Обзор материнской платы MSI Z270 Gaming M5. Обновлённое решение среднего ценового диапазона с «геймерским» уклоном

Игровая серия материнских плат от компании MSI пользуется устойчивой популярностью, знакомство с обновлённой линейкой изделий на базе Intel Z270 мы решили начать с несложной средней модели, имеющей индекс «M5». Минимальное количество дополнительных функций позволит заострить внимание именно на общехарактерных чертах новой плеяды устройств, забегая наперёд, изменений действительно немало.

MSI Z270 Gaming M5

Это — полнофункциональный продукт с небольшим числом бонусов и без резких упрощений в дизайне. Подсистема питания выглядит достаточно убедительно. Дополнительно привлекается контроллер USB 3.1 для портов на задней панели. Глядя на старшие платы, тут не найти вспомогательных кнопок для открытого стенда или многопозиционного активатора упрощённого разгона. Общий набор возможностей собран в таблице:

Модель MSI Z270 Gaming M5 (MS-7A78 VER:1.0)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2600*/2800*/3000*/3200*/3600*/3800*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM2142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z270)
7 x 2.0 (3 разъёма на задней панели, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
0, 1 (M.2 PCI-E, Z270)

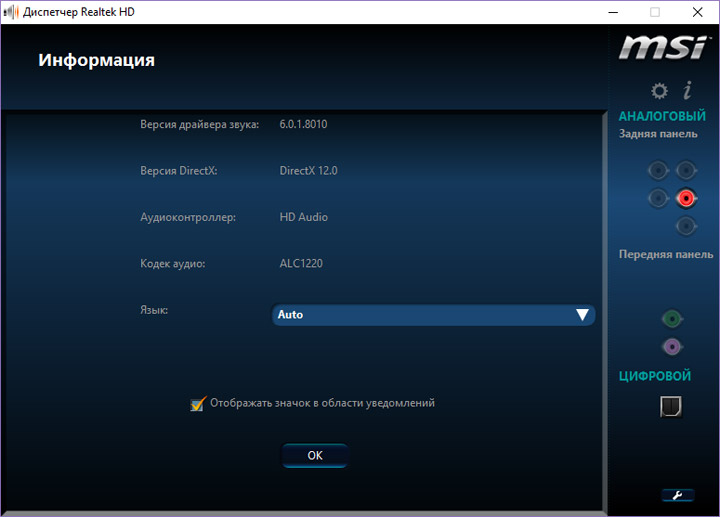

Встроенный звук Audio Boost 4:
Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Qualcomm Atheros Killer E2500 (Gigabit Ethernet)
COM 1 (внутренний)
TPM +

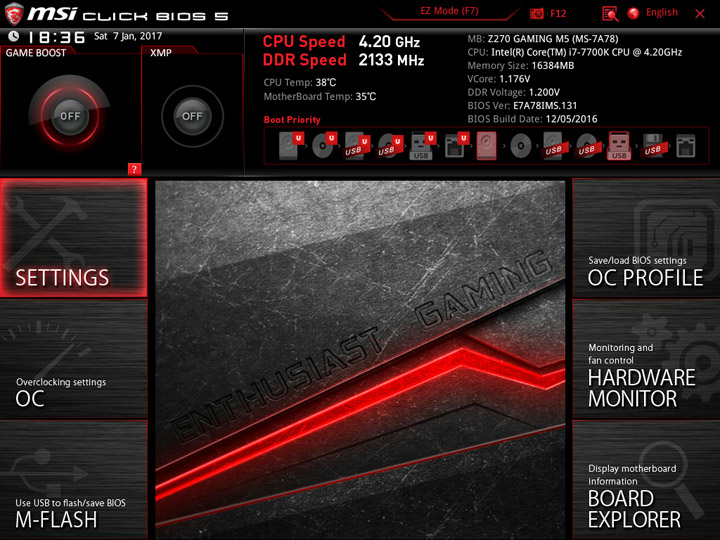

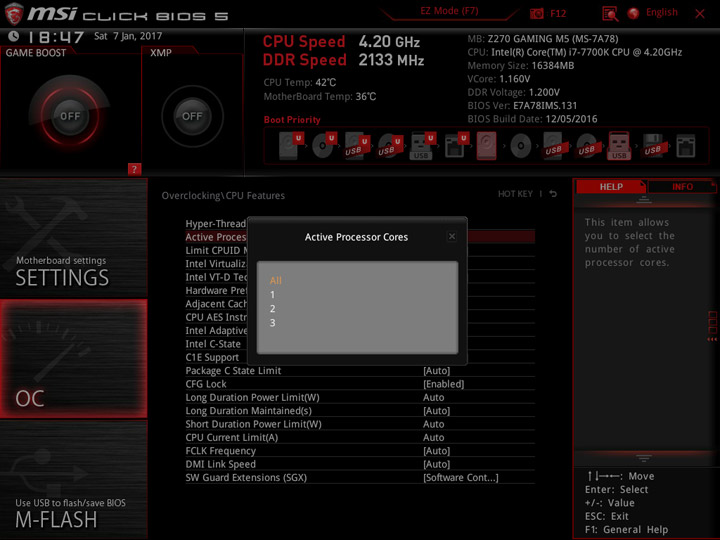

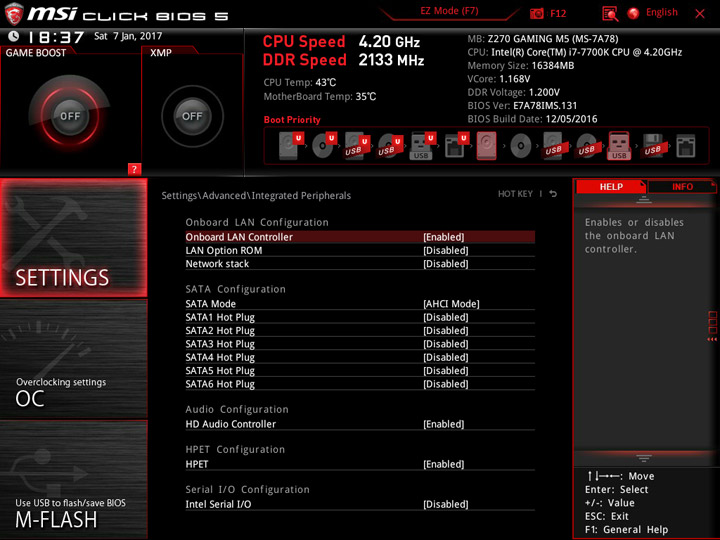

UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, контакты для измерения напряжения, EZ Debug LED (CPU, DRAM, VGA LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, порт U.2, колодка для подключения ленты RGB LED, кнопка BIOS Flashback+, M.2 Shield
Цена в рознице, $ 241

Упаковка и комплектация

Оформление коробки не меняли и оно довольно броское, сама плата частично отображена на лицевой стороне.

MSI Z270 Gaming M5

Сзади есть полноценное фото продукта и таблица с характеристиками, выполнены акценты на включенном в комплект наборе программного обеспечения. Заверена поддержка пятисот наборов оперативной памяти, потому вряд ли пользователь столкнётся с проблемами (не)совместимости.

MSI Z270 Gaming M5

Внутри коробки есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом MSI Gaming Series;
  • карточка регистрации покупателя;
  • удлинитель для подключения светодиодной ленты;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
    комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • один гибкий мостик для организации SLI из двух видеокарт.
Читать статью  Msi x99a sli plus обзор

MSI Z270 Gaming M5

Внешний вид

Отмечу отказ от ярких цветов в оформлении нового продукта, остались лишь монохромные мотивы. Также появилась декоративная накладка, новый способ у производителей разнообразить впечатление от знакомства с платой. Габариты вписались в формат ATX, имеется девять точек для крепления.

MSI Z270 Gaming M5

На тыльной стороне распаяно небольшое число электронных компонентов, куда входит группа белых светодиодов, находящаяся в зоне звуковой части. Все конструктивные элементы имеют надёжное винтовое крепление.

MSI Z270 Gaming M5

Накладка на чипсет роль простого охладителя сменила на яркий элемент дизайна. Здесь имеется «молния» и пять отверстий снизу, которые подсветят часть корпуса. Интенсивность получаемого света довольно высокая.

MSI Z270 Gaming M5

Для подключения накопителей предусмотрено шесть классических портов SATA и один U.2.

MSI Z270 Gaming M5

Не обошлось и без пары компактных M.2. Верхний может принять устройства типоразмера 21100.

MSI Z270 Gaming M5

Нижний рассчитан на 2280 или короче. Ресурсы системы распределены между всем этим благолепием, то есть одновременная работа всех портов невозможна.

MSI Z270 Gaming M5

Железный щит выполняет не только декоративную и, собственно, защитную функции, — благодаря наличию термопрокладки его можно назвать охладителем, правда, теплоёмкость такого решения будет невысока (но такая реализация лучше, как мне кажется, чем вообще ничего).

MSI Z270 Gaming M5

Есть колодки для подключения четырёх корпусных кабелей от гнёзд USB второго и третьего поколений.

MSI Z270 Gaming M5

Внизу расположен индикатор кодов POST красного свечения, после загрузки ПК там отображается температура процессора.

MSI Z270 Gaming M5

Пять светодиодов белого исполнения находятся в правом верхнем углу. Это комплекс EZ Debug LED и лампа активного состояния XMP. Над модулями памяти видна кнопка, позволяющая прошить микрокод, даже когда процессор не установлен (прямое копирование технологии конкурентов, но в результате пользователи только в выигрыше).

MSI Z270 Gaming M5

Конфигурация слотов PCI-E незатейлива. Армированные располагают ресурсами шестнадцати линий от ЦП, остальные работают с PCH.

MSI Z270 Gaming M5MSI Z270 Gaming M5

Цифры, замеченные на накладке, не подсвечиваются, хотя такой шаг практически напрашивается. Вместо этого, диоды расположены с другого края гнёзд PCI-E, единственная видеокарта в составе нашего стенда позволила заработать соответствующему экземпляру красного свечения.

MSI Z270 Gaming M5

Для всех слотов под память придумали единый экранирующий колпак, уже под ним, у верхней части платы, есть четыре белых светодиода, активируются они в соответствии с установленными там модулями.

MSI Z270 Gaming M5

Сетевой адаптер и звуковой кодек распаяны в обычном исполнении, у них нет личных экранирующих конструкций. Имеется единственный экземпляр операционного усилителя.

MSI Z270 Gaming M5

Пластиковая накладка распространяется даже на радиаторы схемы VRM! Выглядит она немного усечённой, вероятно, больше фантазии в реализации следует искать у старших продуктов. Она ничуть не помешала установить башенный кулер при проведении тестирования.

MSI Z270 Gaming M5

Работу стабилизатора возглавляет ШИМ-контроллер uPI Semiconductor uP9508. Его стандартные возможности описываются формулой 3+2 «фазы». Фактическое исполнение трансформировало эту схему в 4+1. Для этого привлекли пять внешних драйверов-удвоителей uP9516 (два находятся на лицевой стороне, а ещё три — на тыльной). Таким образом, восемь каналов реализуют стабилизатор напряжения ЦП и два предусмотрены для нужд интегрированного ГП. Силовые элементы — от Niko Semiconductor. Каждый процессорный канал включает пару вида PK616BA и PK632BA. У ГП в составе каждого канала есть один PK616BA и два PK632BA.

MSI Z270 Gaming M5

Радиаторы силовой подсистемы насчитывают некоторое число рёбер, а роль передатчика тепла возложена на прокладки достаточной площади. Охладитель PCH использует для контакта с кристаллом термопасту.

MSI Z270 Gaming M5

Задняя панель не является переполненной, но для продукта среднего ценового диапазона здесь жаловаться не на что. Предусмотрено два цифровых видеовыхода. Стойка для подключения сетевого кабеля снабжена подсветкой красного цвета. Выходы USB различных поколений начитывают семь единиц, чего для обычных сценариев эксплуатации ПК должно хватить. Имеется кнопка для сброса настроек. Порт HDMI дополнен конвертером уровней сигналов ASM1442.

MSI Z270 Gaming M5

Возможности UEFI

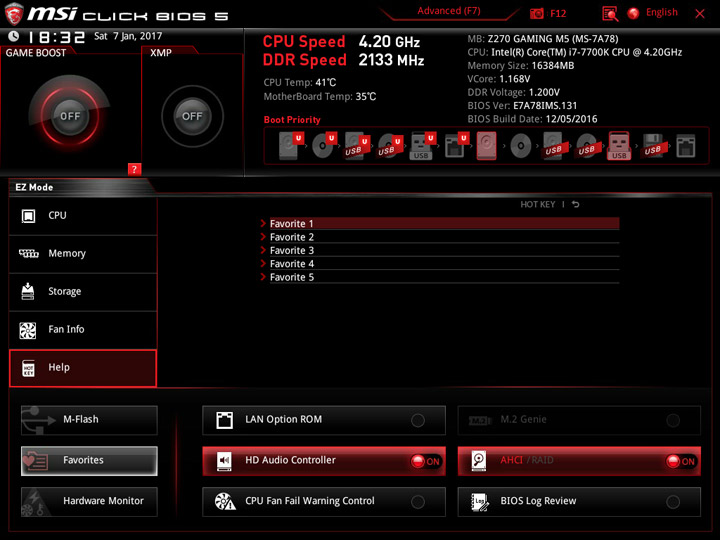

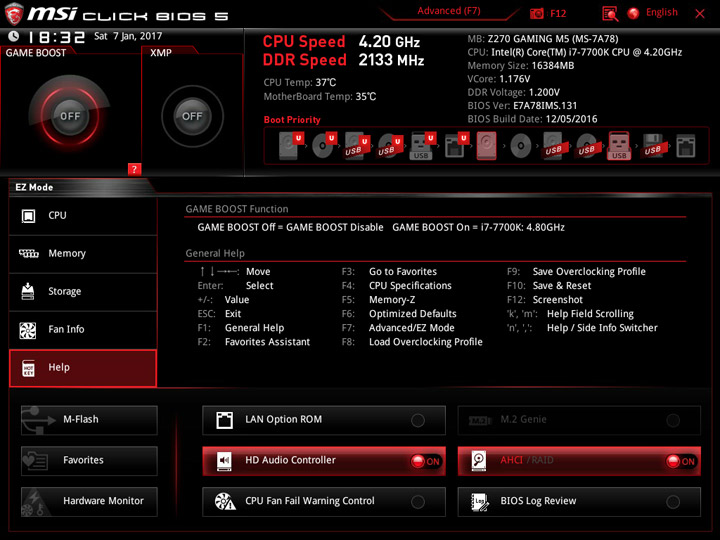

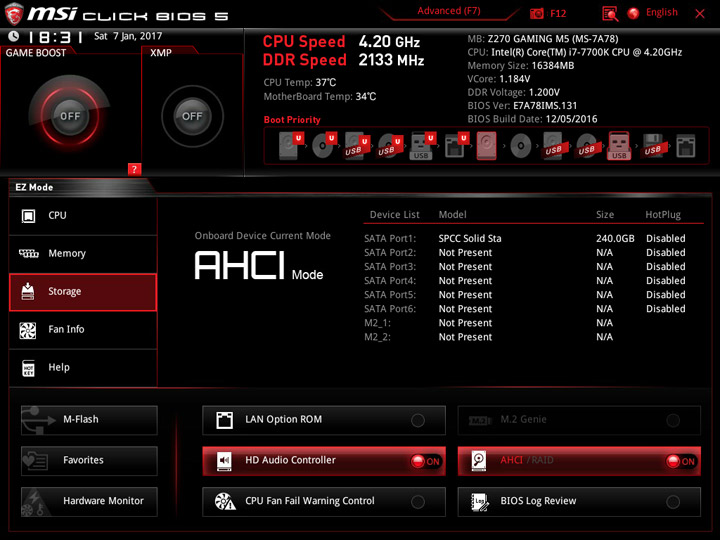

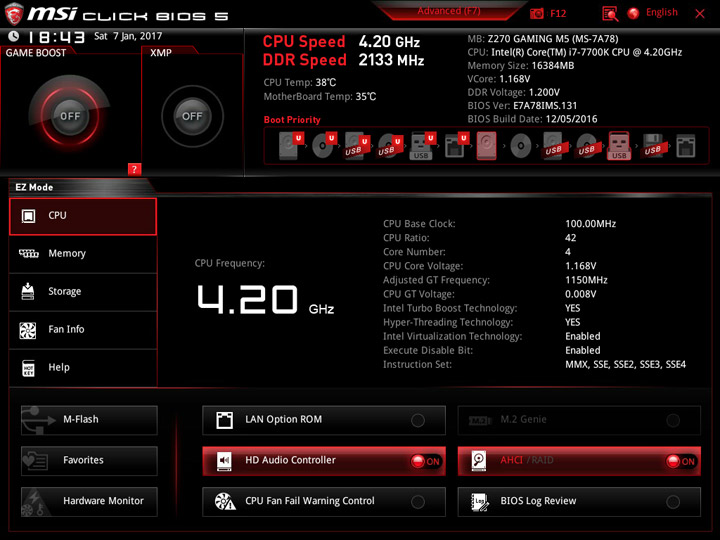

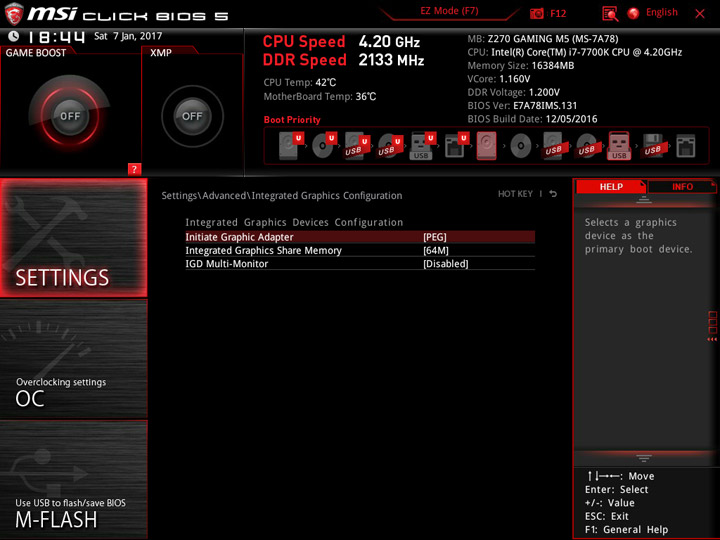

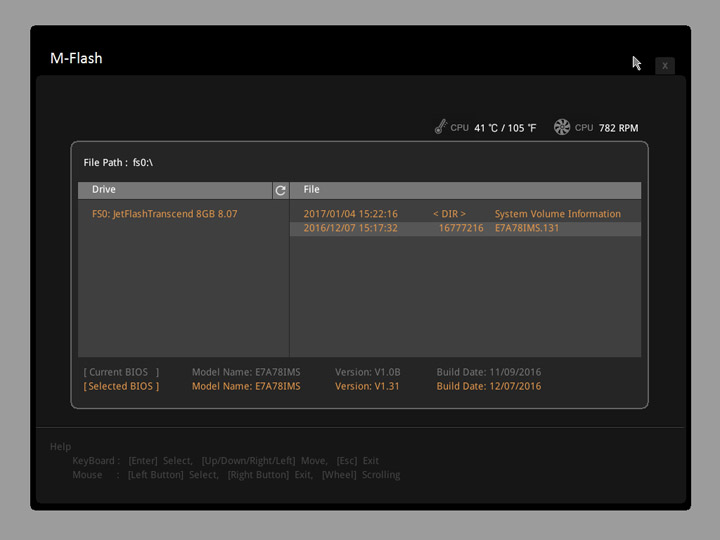

Внешний вид фирменного UEFI от MSI не изменился. Его называют Click BIOS 5. Для обновления прошивки предусмотрен механизм M-Flash, отработавший у нас без замечаний.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

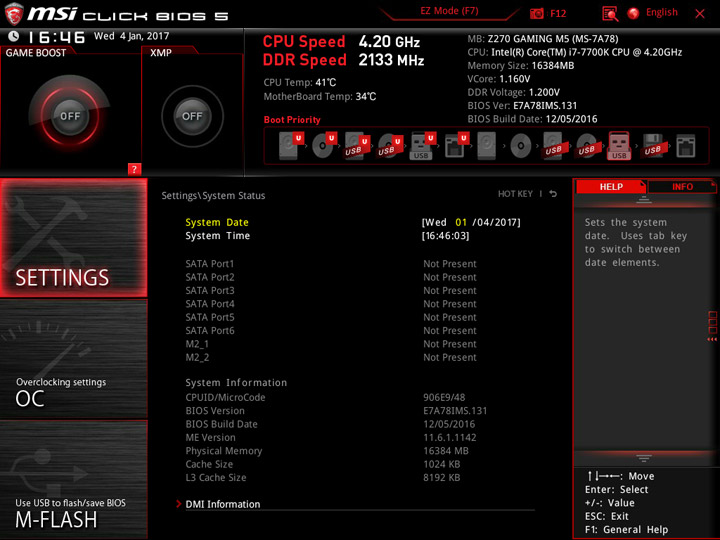

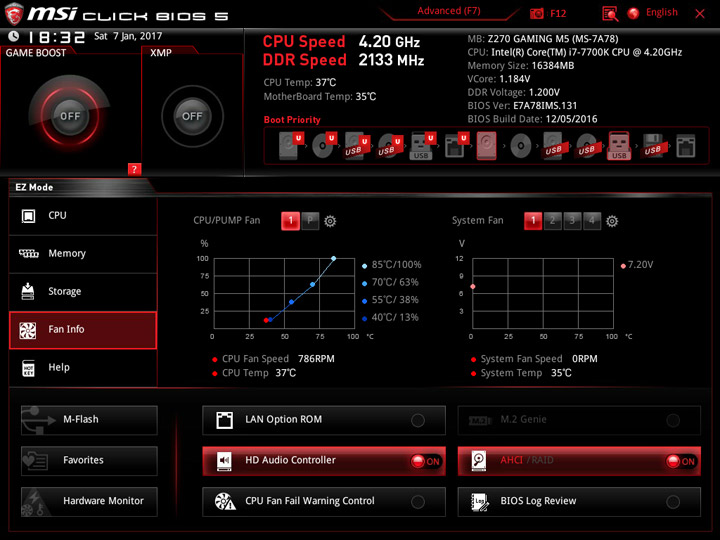

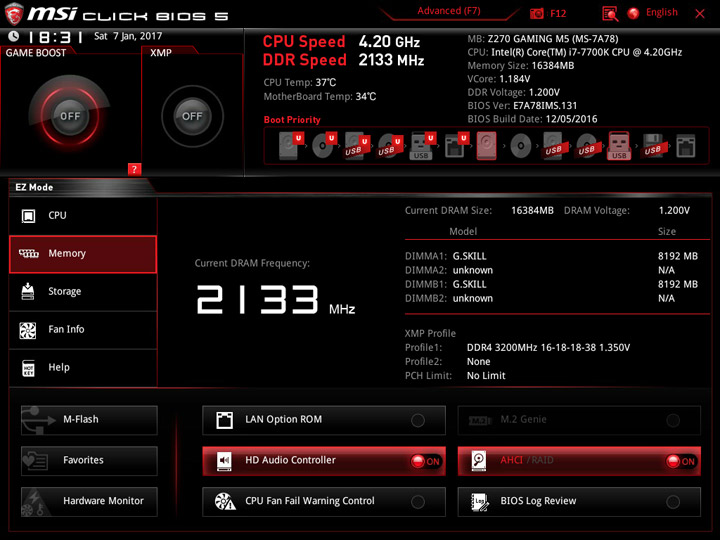

Базовый режим позволит детальнее узнать об используемых в системе процессоре, памяти и накопителях. Ещё тут можно настроить работу охладителей, активировать профиль XMP или же воспользоваться услугами моментального разгона, реализованного инженерами компании. Избранные пункты из состава оболочки можно при желании собрать в одном из пяти собственных разделов.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

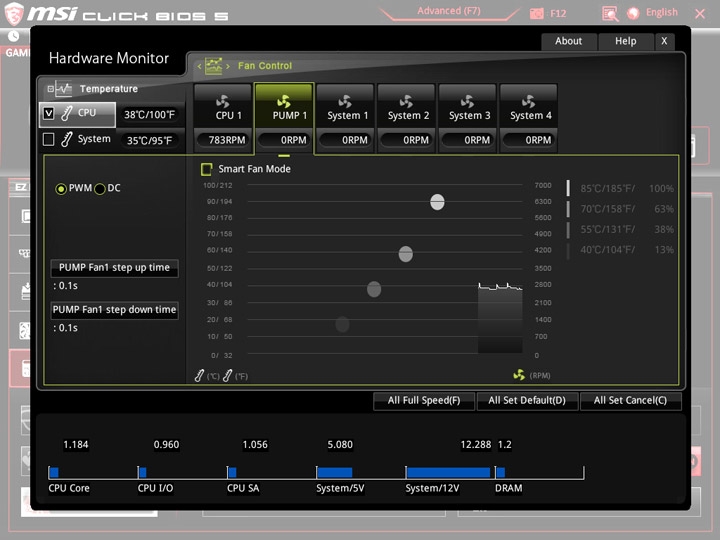

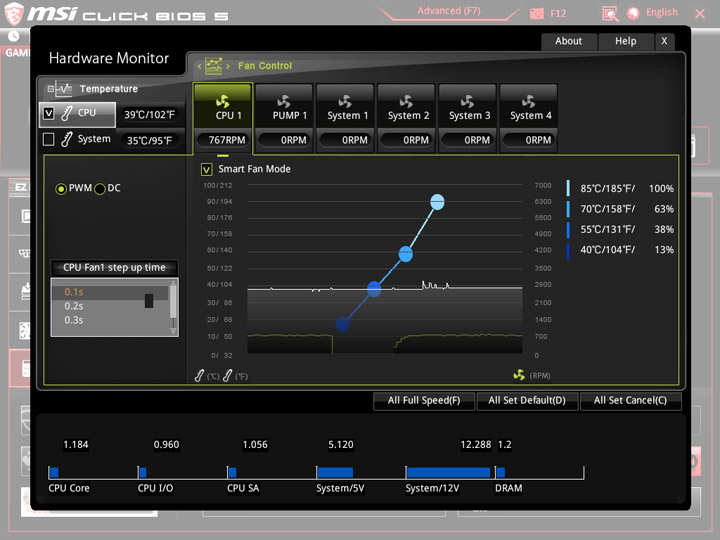

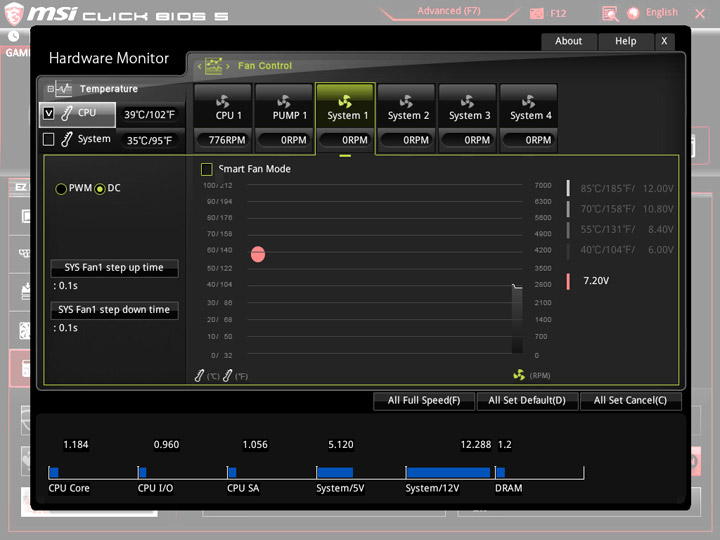

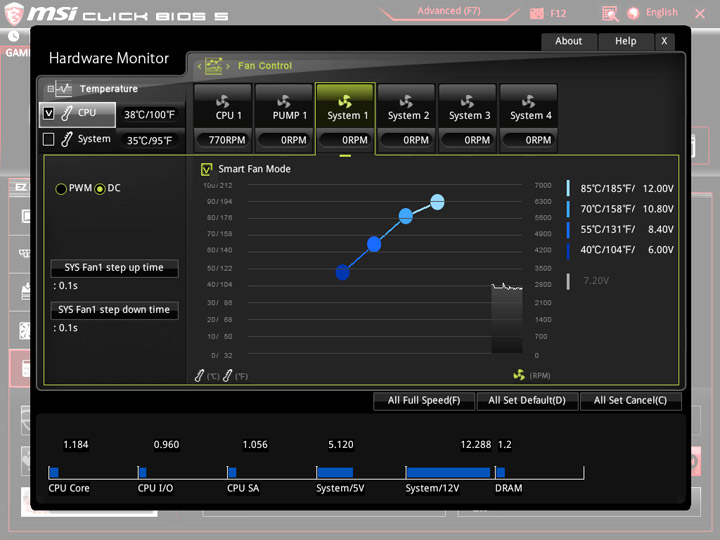

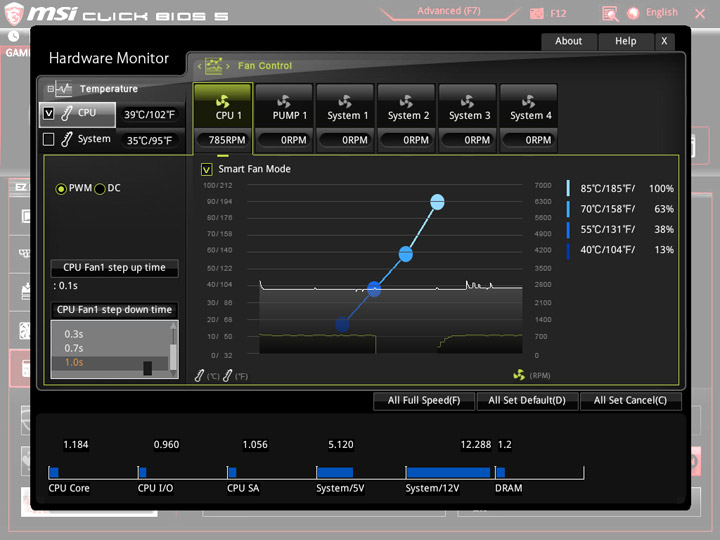

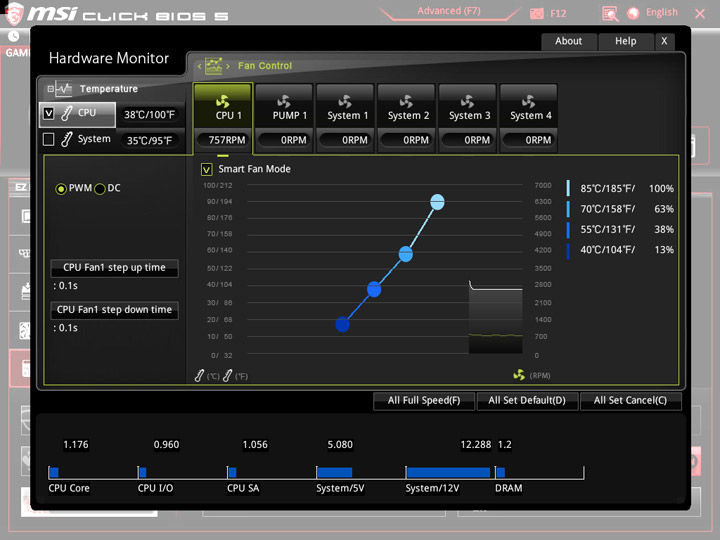

Компонент Hardware Monitor покажет действующие значения четырёх самых важных для разгона величин напряжений, также видны системные +5 и +12 В (интересно, почему позабыта свойственная такой компании величина +3,3 В)? Всего шесть охладителей могут изменять обороты посредством сценариев, формируемых на плате. Для колодок CPU 1 и PUMP 1 используется исключительно интерактивный вариант, а вот четыре системных вентилятора работают изначально при фиксированных оборотах, хотя и для них можно составить отдельные мудрёные профили работы.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

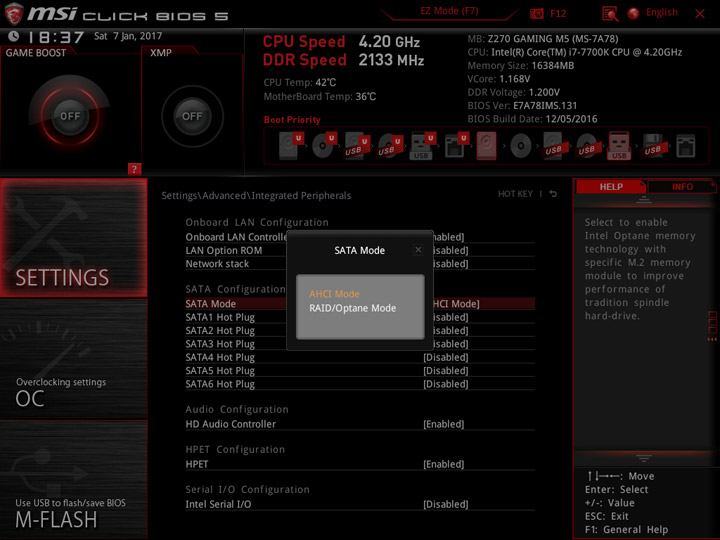

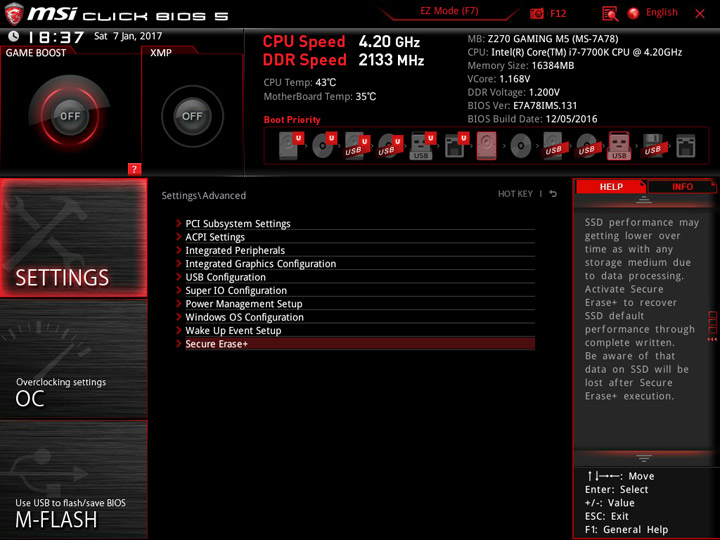

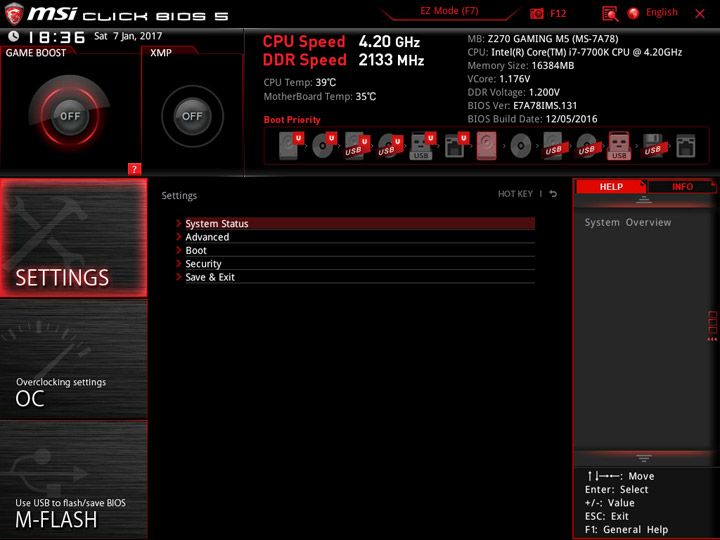

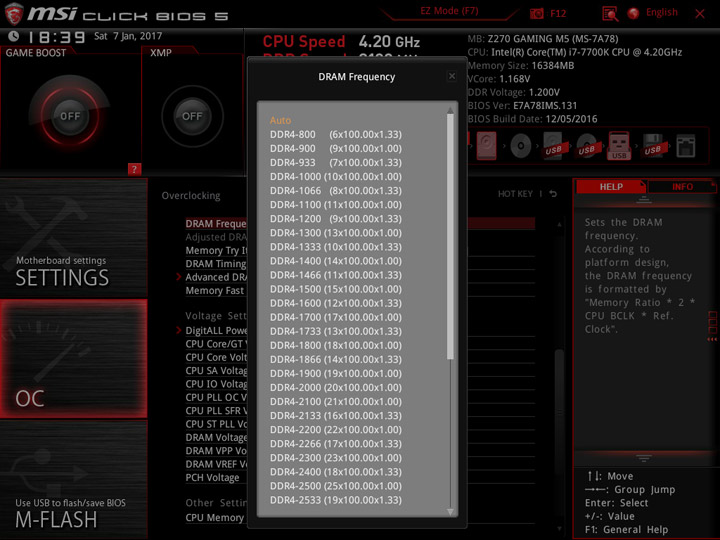

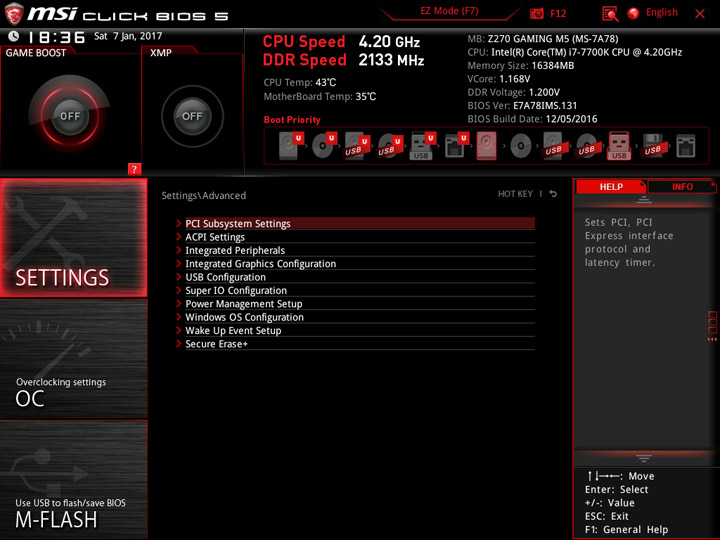

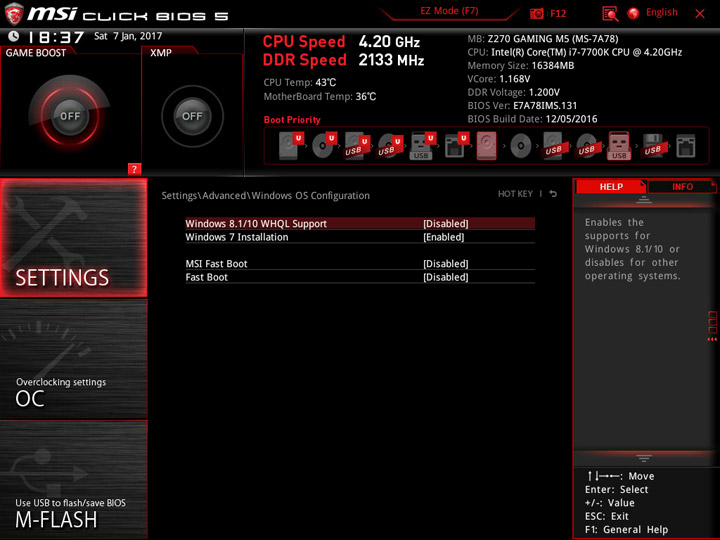

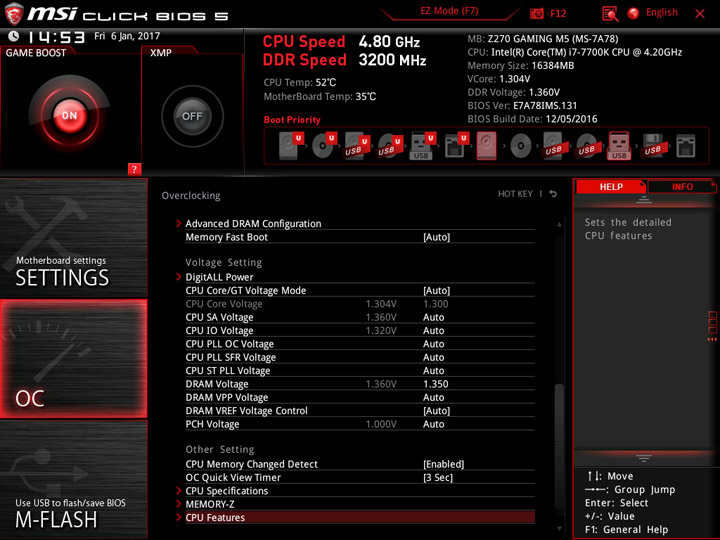

Для деликатной настройки работы системы предусмотрен расширенный режим UEFI.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

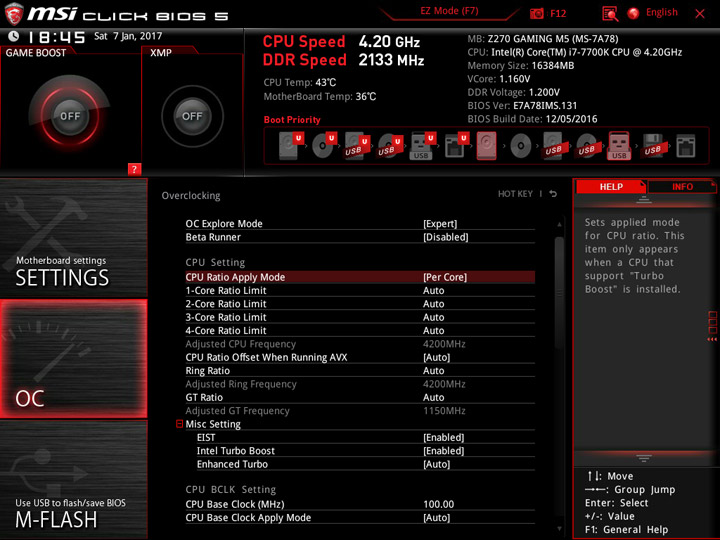

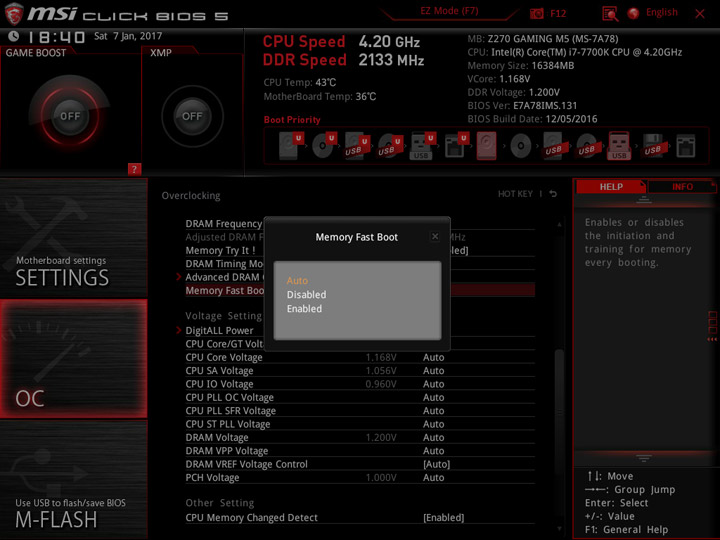

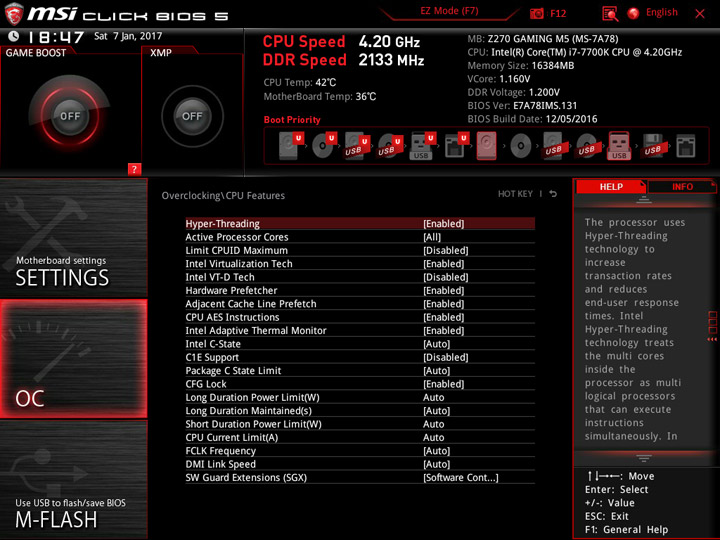

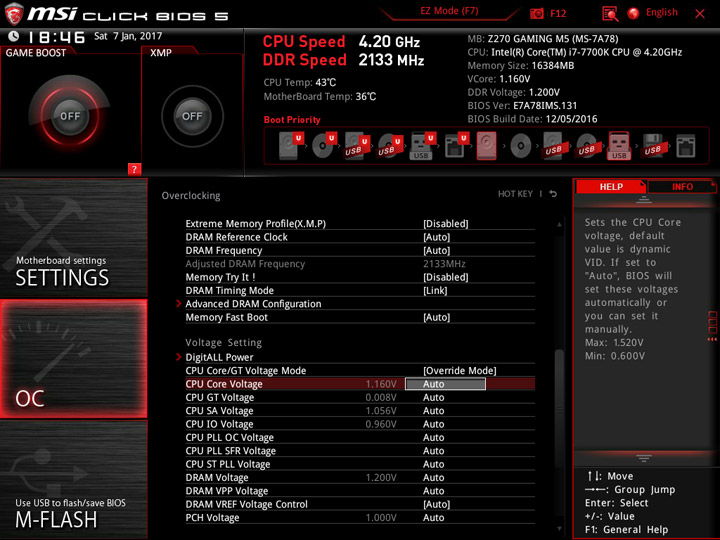

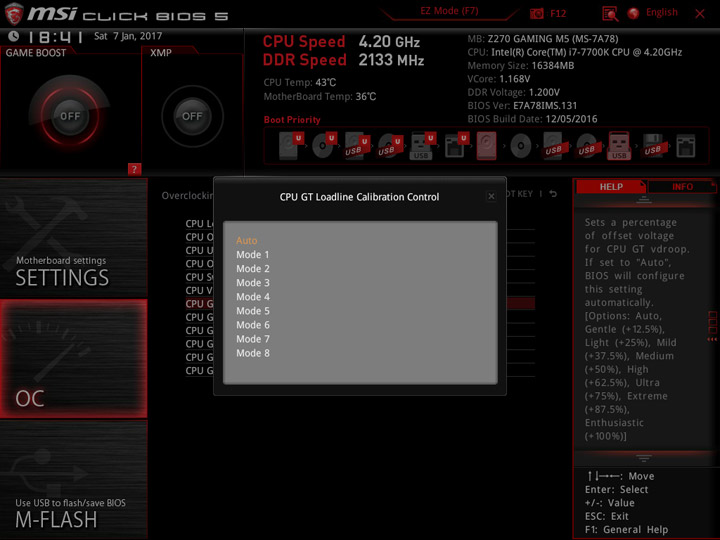

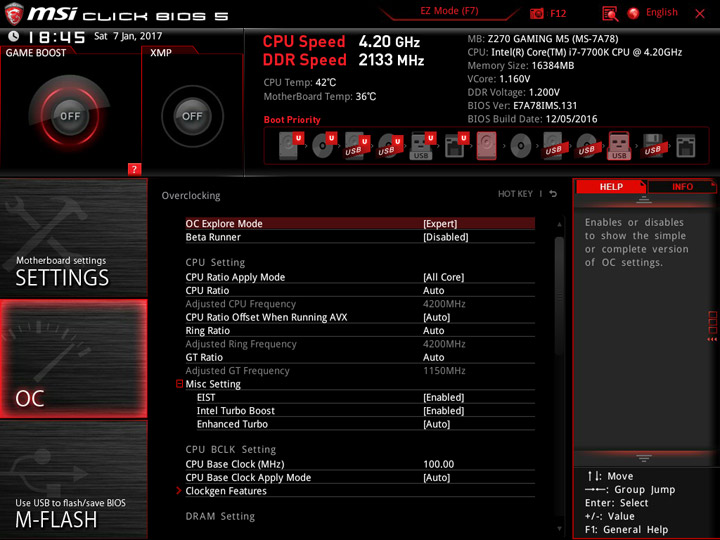

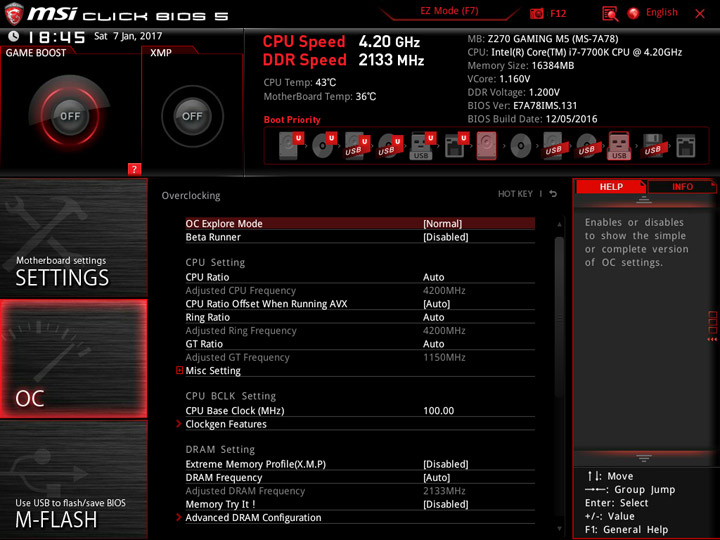

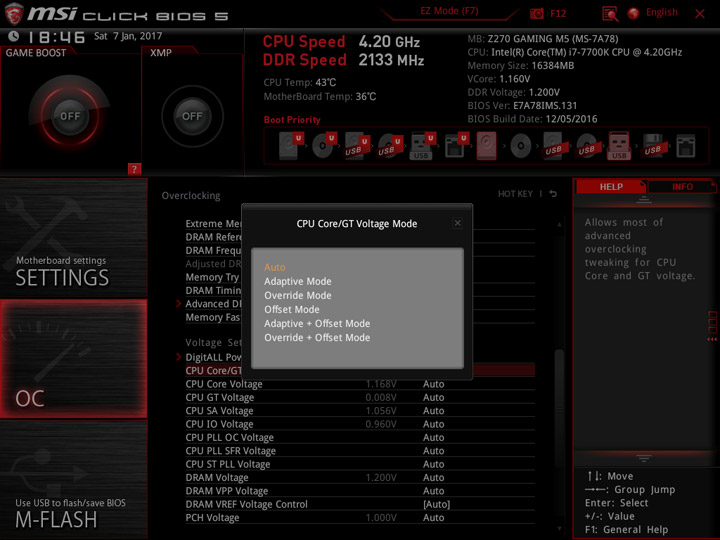

Раздел по разгону изначально скрывает часть параметров, а для их отображения можно перейти в положение Expert.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

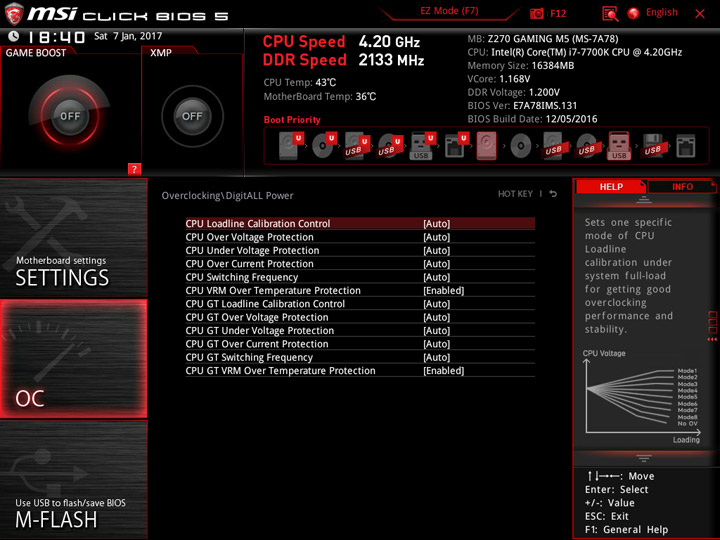

Среди вспомогательных механизмов интересно видеть профили для разгона (или тонкой настройки) оперативной памяти.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

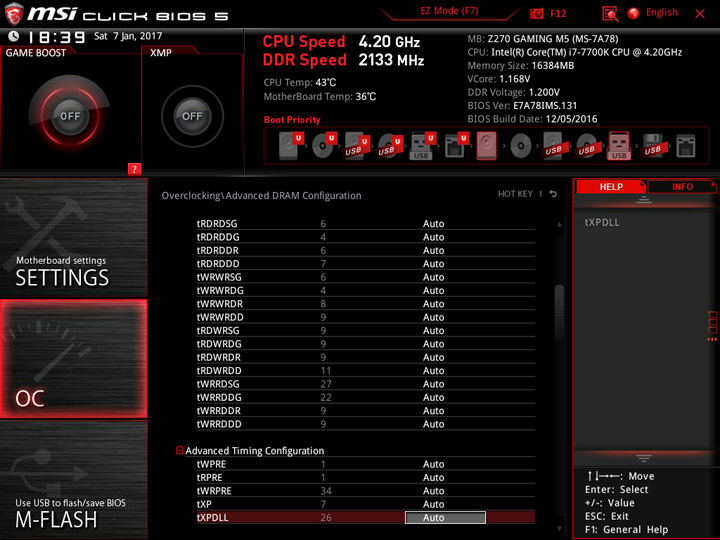

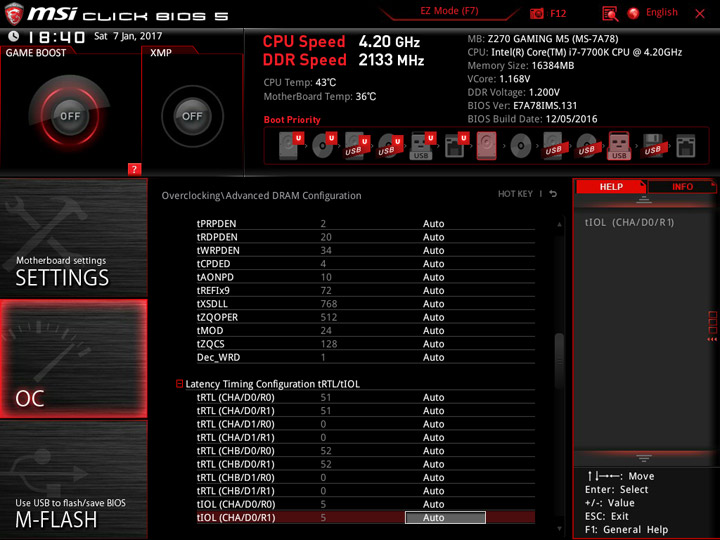

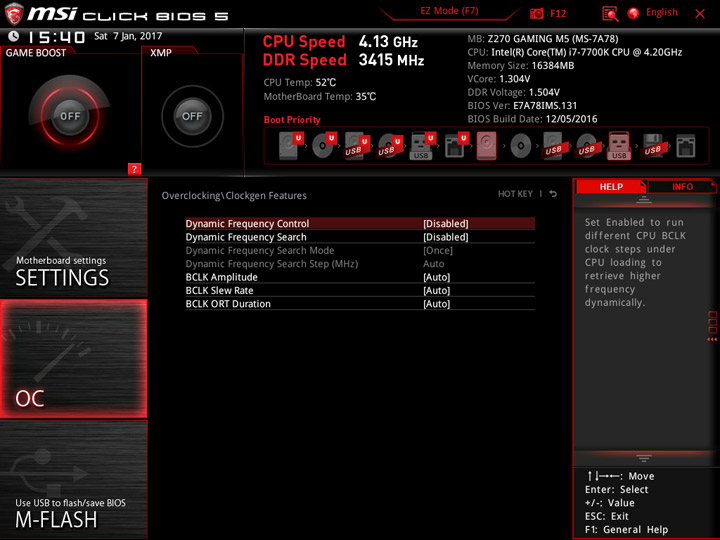

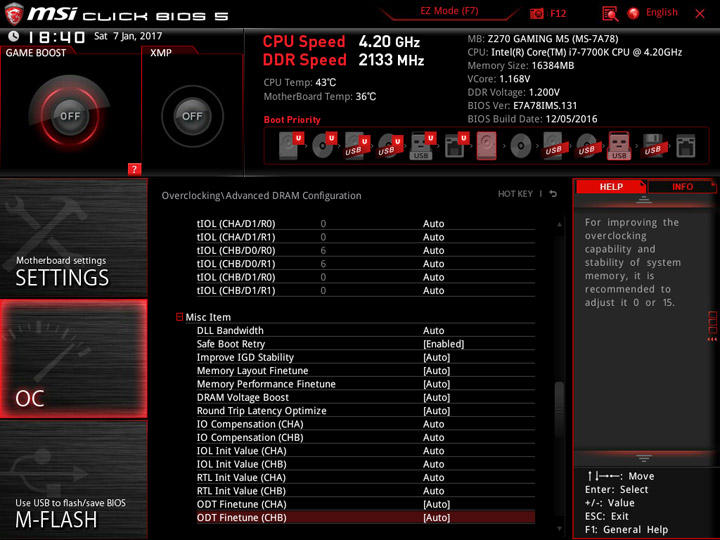

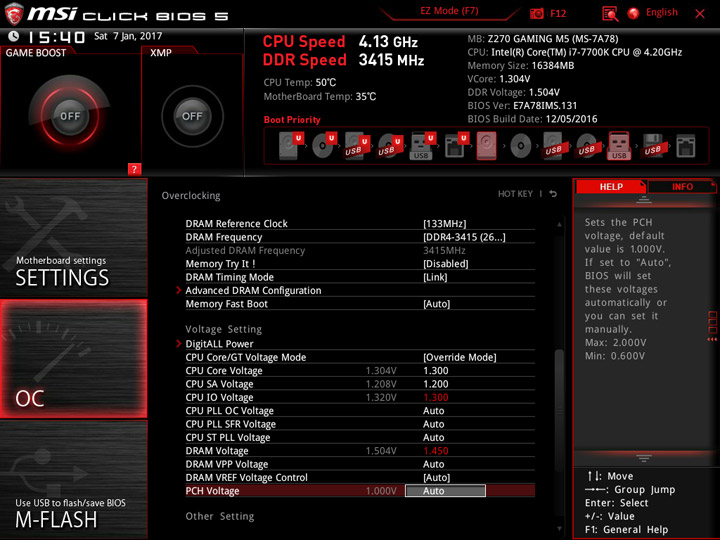

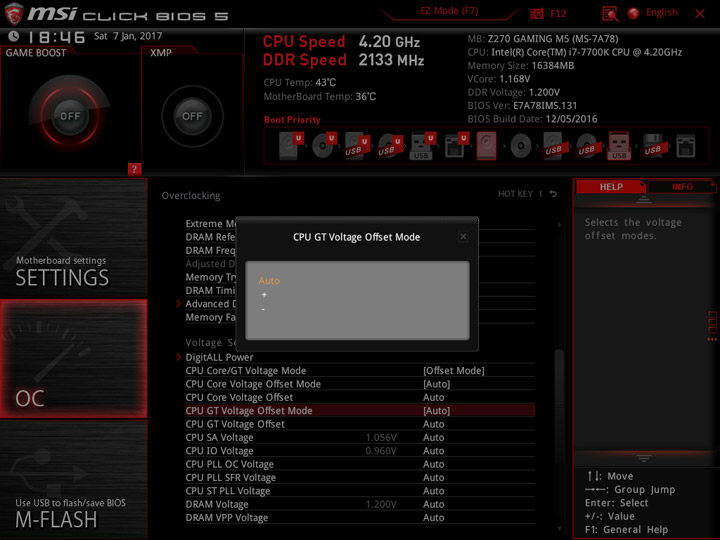

Для проведения собственных экспериментов также есть богатый набор различных параметров.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

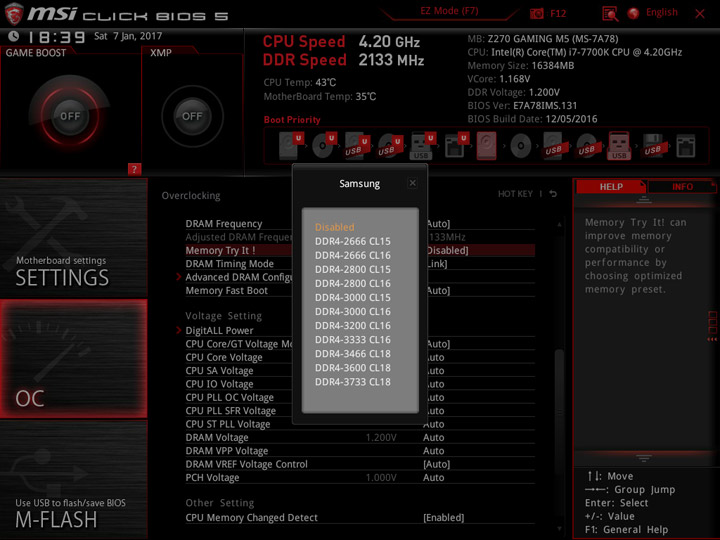

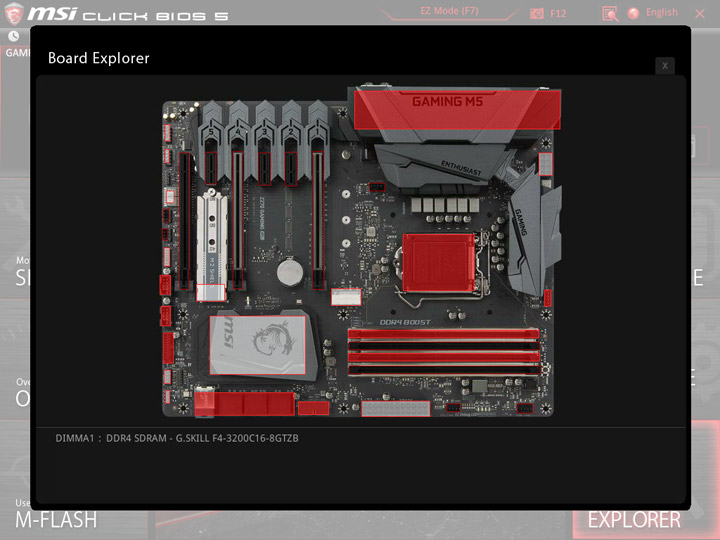

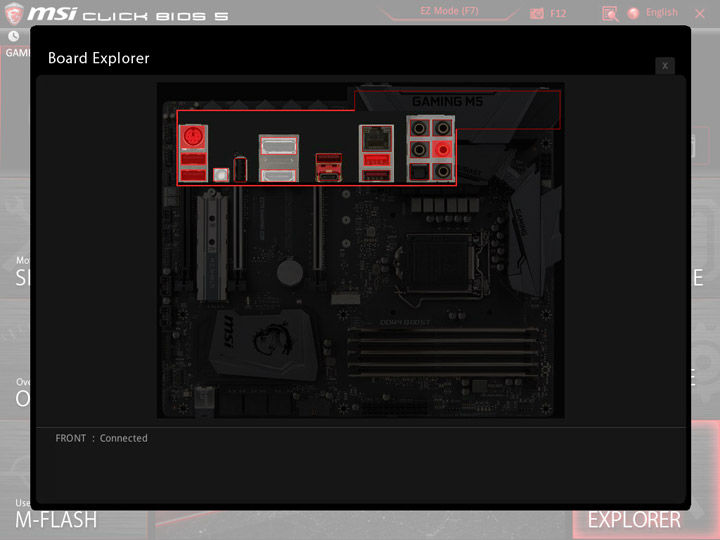

Поводом для радости поклонников продукции MSI стало появление механизма LLC у стабилизатора напряжений.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Для наглядности все важные параметры я собрал в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 70–655,25 0,06. 0,13
CPU Ratio (Multiplier) 8–83 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,6–1,55 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,990 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–83 1

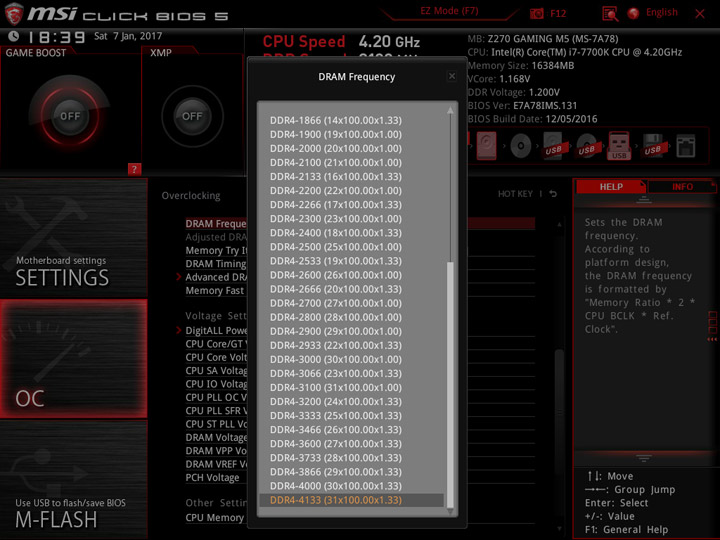

DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,55 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,990 0,005

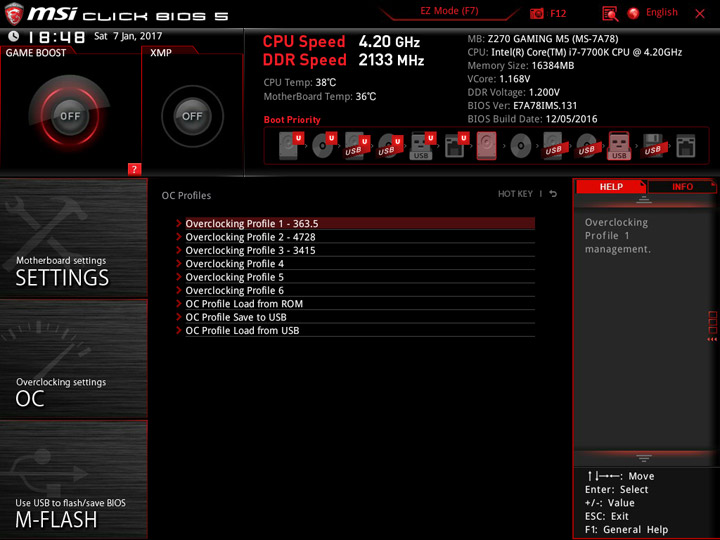

Для сохранения настроек предусмотрены шесть профилей. Интерактивный обозреватель компонентов системы демонстрировал полную работоспособность.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Комплектное ПО

Имеется ряд нововведений в наборе утилит. Фактически, сам набор во многом похож на прежний, как пример можно вспомнить MSI Z170A MPower Gaming Titanium.

Программное обеспечение
Фирменное Command Center, DPC Latency Tuner, Dragon Eye, Fast Boot, Live Update 6, MSI Gaming APP, RAMDisk, Smart Tool, Super Charger, X Boost
Звуковое Nahimic 2
Сетевое XSplit Gamecaster (лицензия на 1 год), WTFast
Дополнительное Intel Extreme Tuning Utility, CPU-Z MSI GAMING

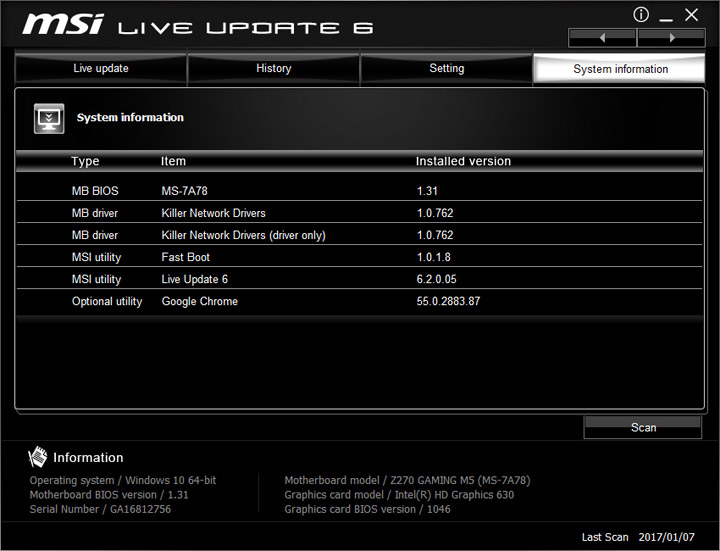

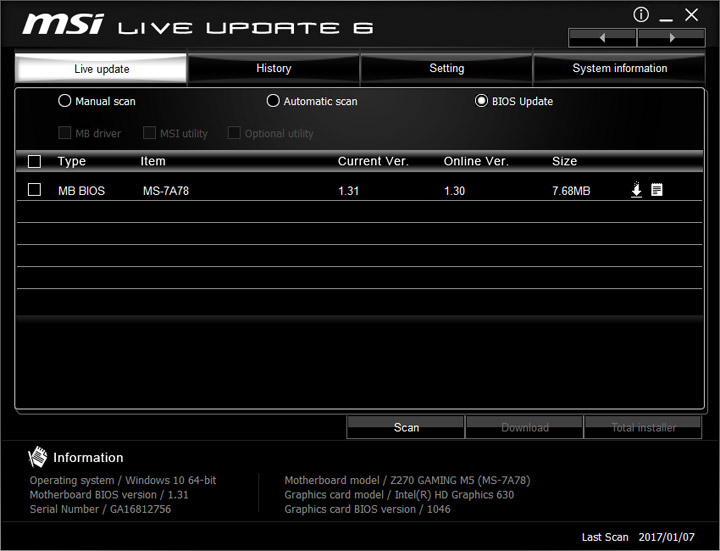

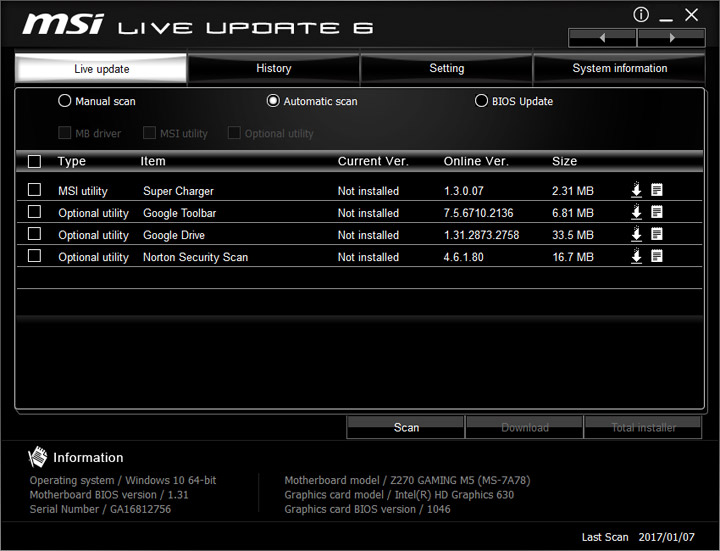

Рекомендую начать знакомство с Live Update 6. Здесь можно загрузить и тут же установить самые свежие (из имеющихся на серверах компании) версии драйверов или утилит. В будущем программа сможет периодически проверять обновление тех же продуктов.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

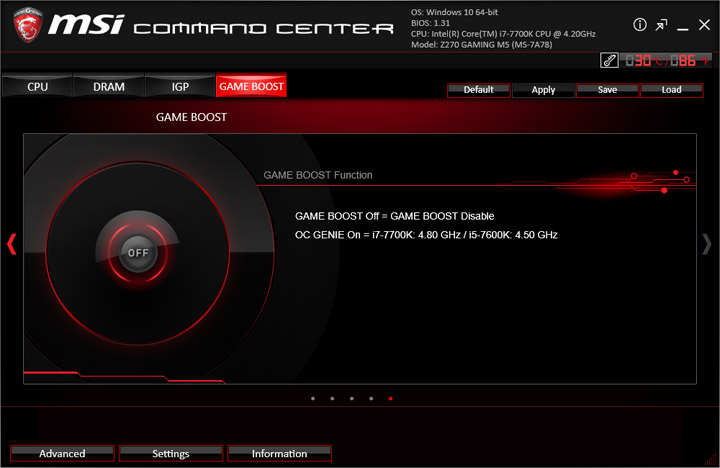

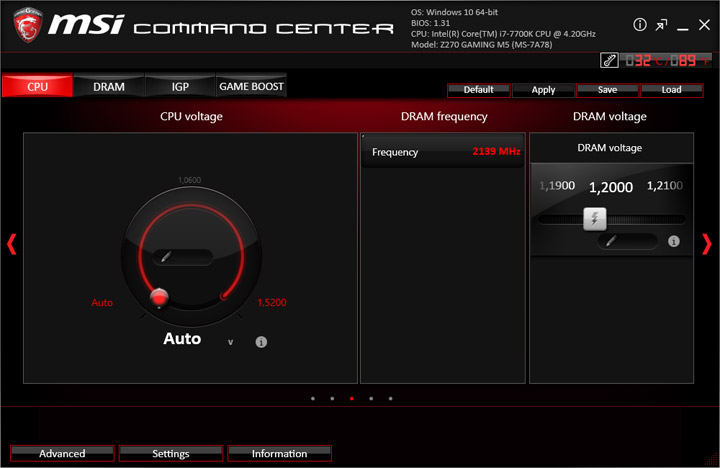

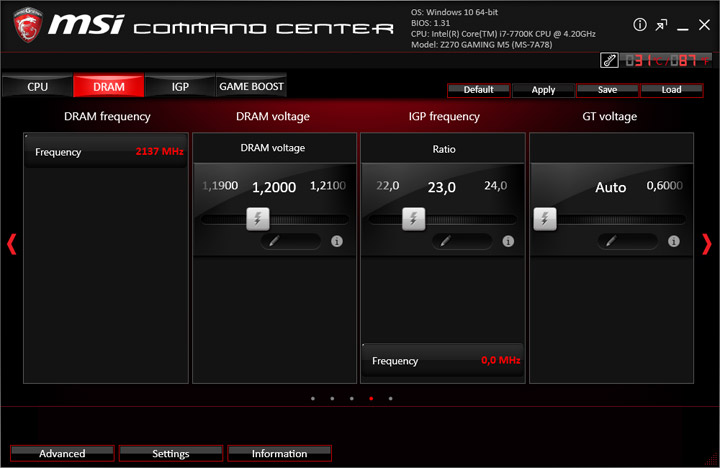

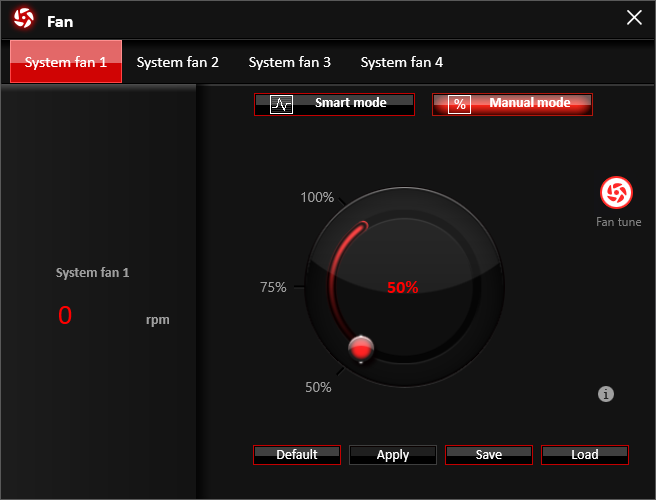

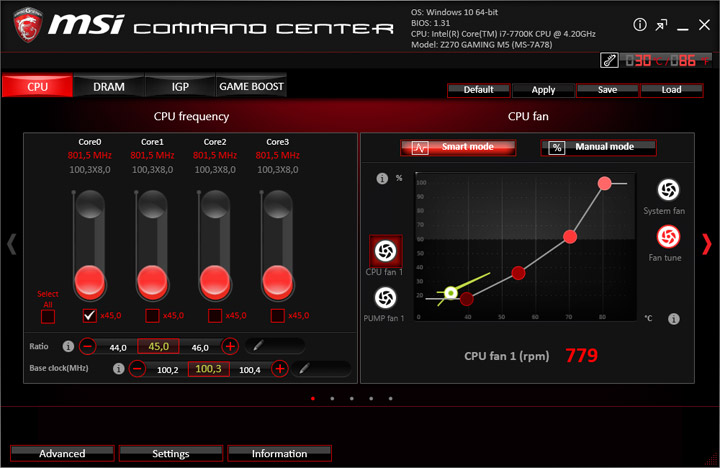

Фирменная оболочка для изменения настроек UEFI называется Command Center. Каких-либо нововведений я для себя не отметил. Она умеет сворачиваться в компактное окно. Механизм по наладке работы вентиляторов мало в чём отличается от предложенного в UEFI.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

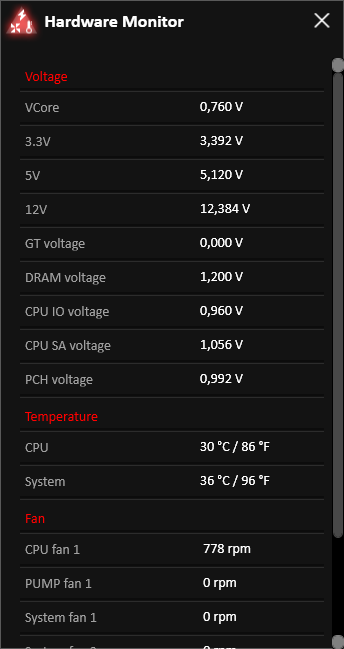

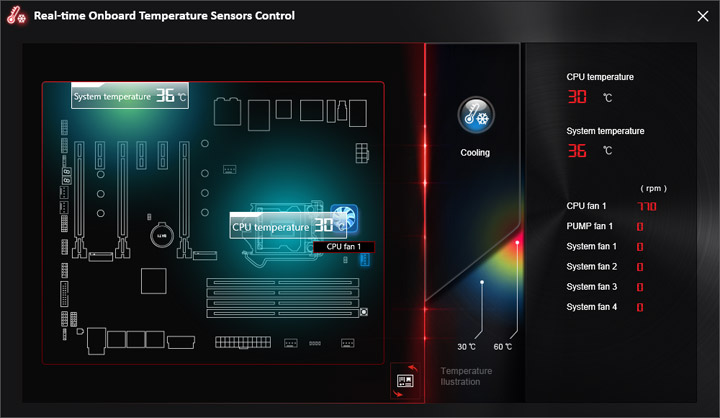

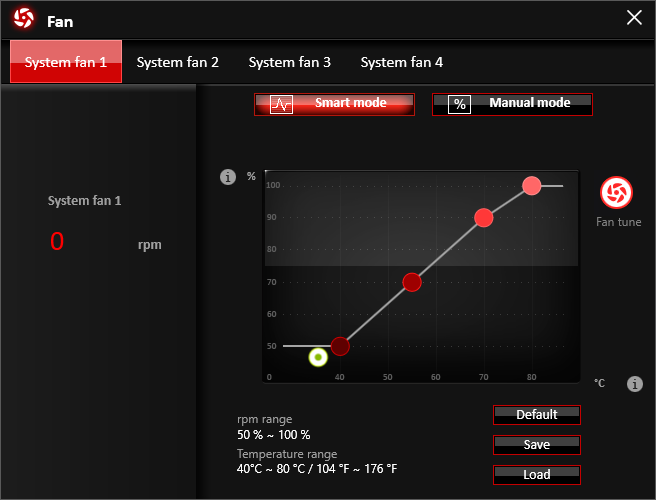

Полезными вкладками могут стать Hardware Monitor и Real-time Onboard Temperature Sensors Control, где видны действующие значения напряжений, температуры платы, процессора и частоты вращения охладителей.

MSI Z270 Gaming M5MSI Z270 Gaming M5

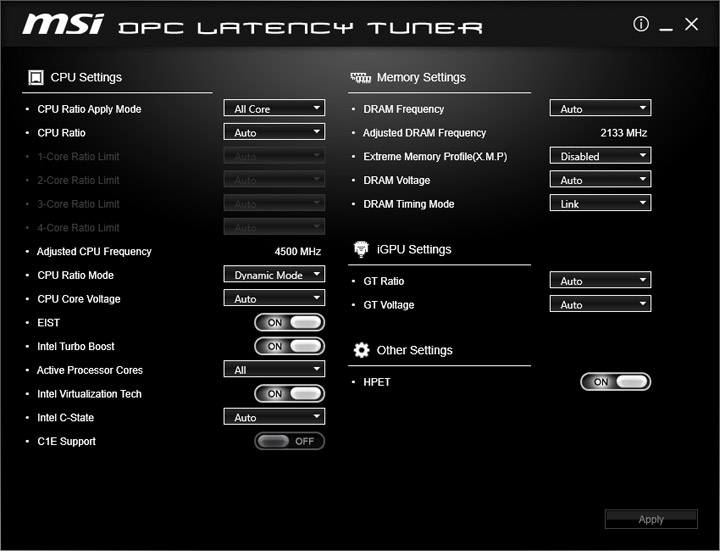

DPC Latency Tuner представляет собой отдельную утилиту для работы с более тонкими настройками, но в своём начале она всё так же опирается исключительно на возможности UEFI.

MSI Z270 Gaming M5

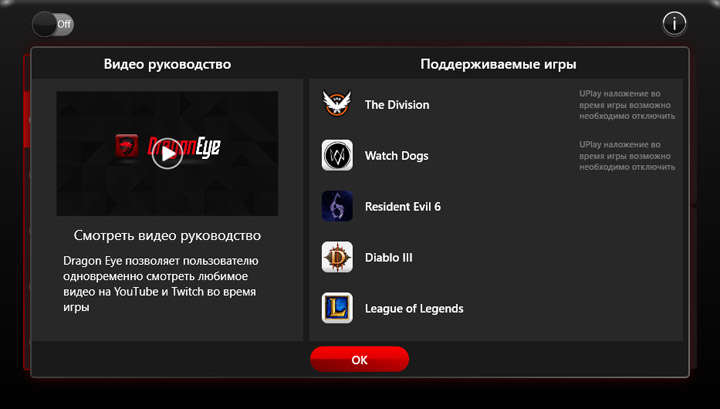

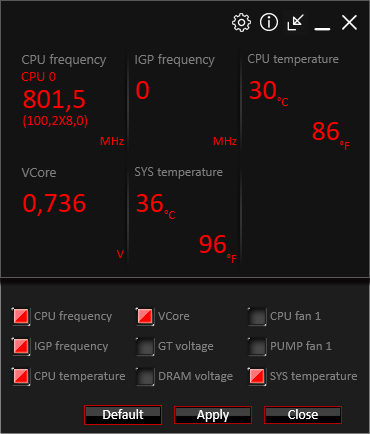

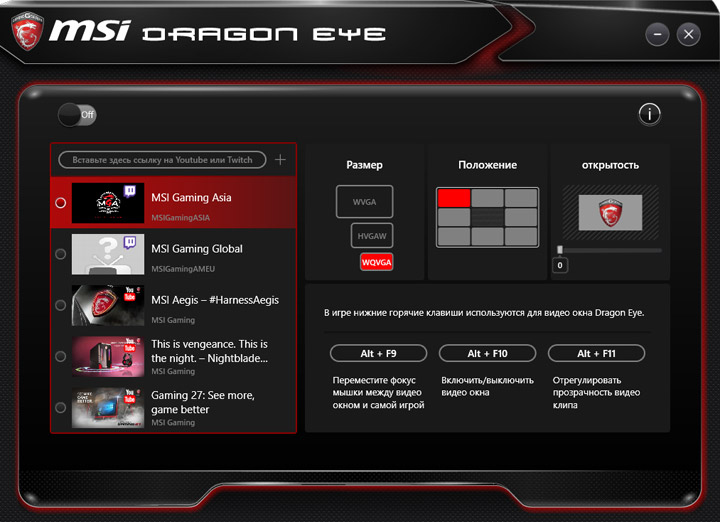

Dragon Eye — фирменный инструмент для работы оверлея, а точнее — вывода видео с YouTube или Twitch.

MSI Z270 Gaming M5MSI Z270 Gaming M5

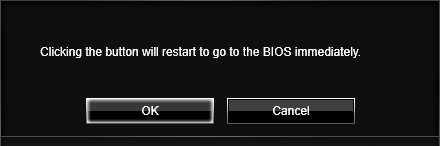

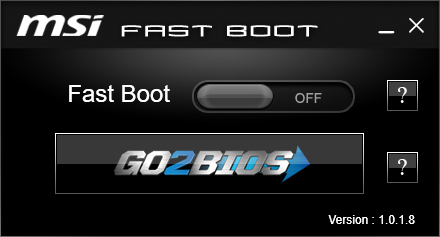

Fast Boot — простой механизм для моментального попадания в среду UEFI сразу после перезагрузки системы.

MSI Z270 Gaming M5MSI Z270 Gaming M5

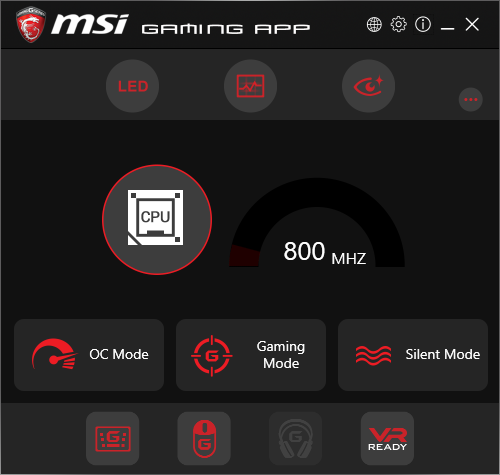

Подстройка работы ПК в среде ОС посредством различных вспомогательных механизмов реализована силами MSI Gaming APP. Как и в Command Center, на этот момент ничего нового здесь не предложили.

MSI Z270 Gaming M5

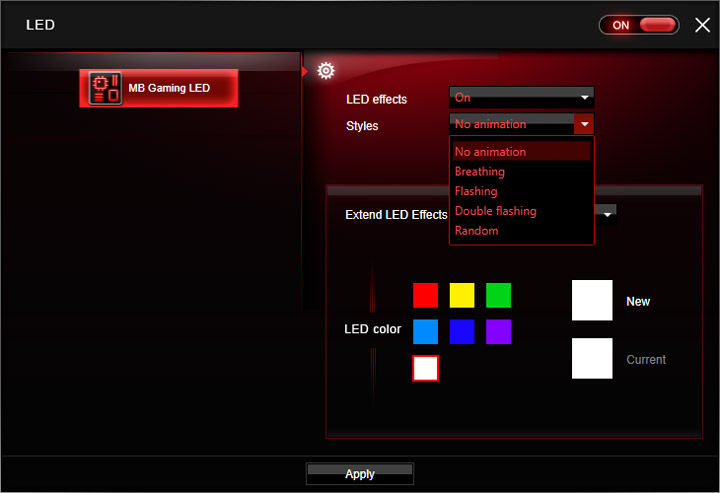

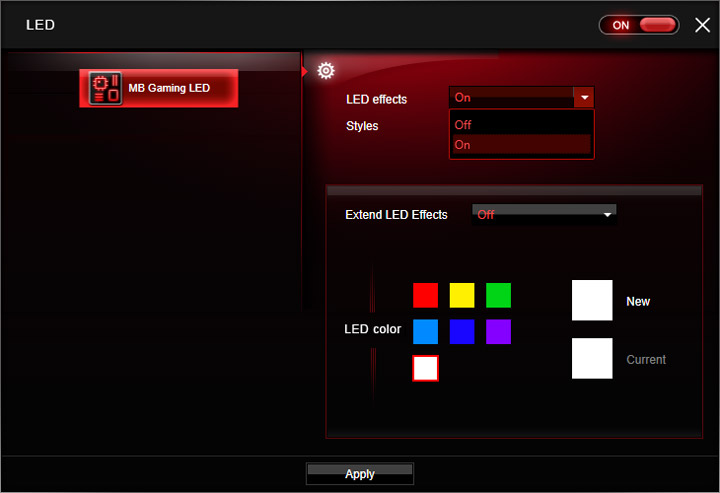

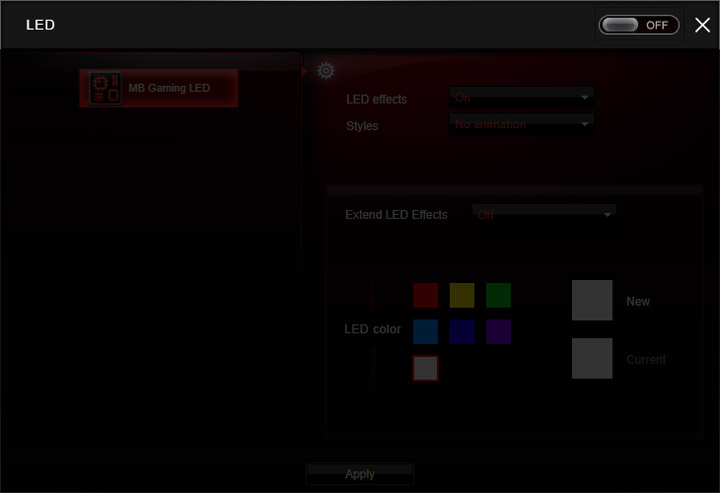

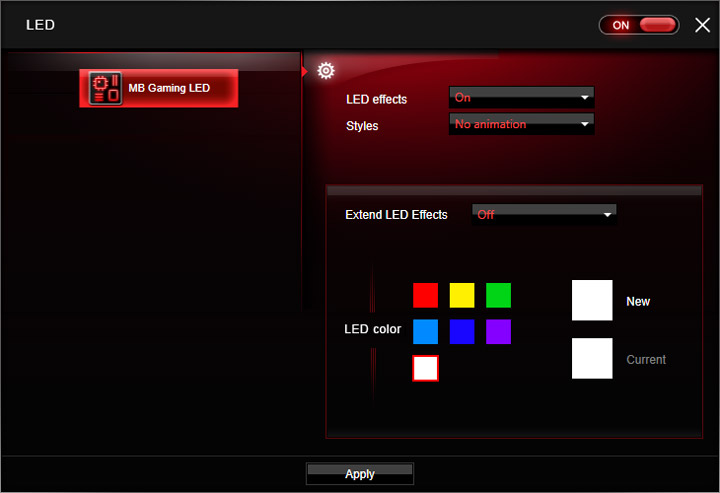

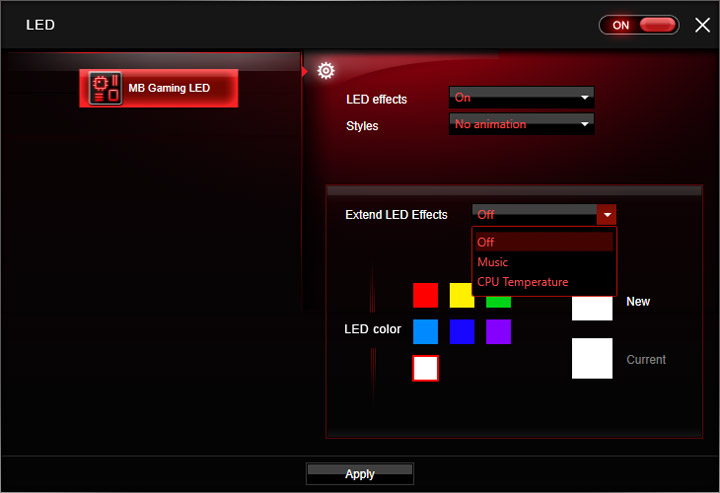

Немного подробнее хочу рассказать о системе подсветки. Алгоритм влияет на работу иллюминации лишь в зоне охладителя PCH. Выбор цвета подразумевает серьёзные ограничения на фоне прочих RGB LED-подсветок. Да и самих сценариев немного. Отключение срабатывает для всех узлов на плате, снабжённых светодиодами.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

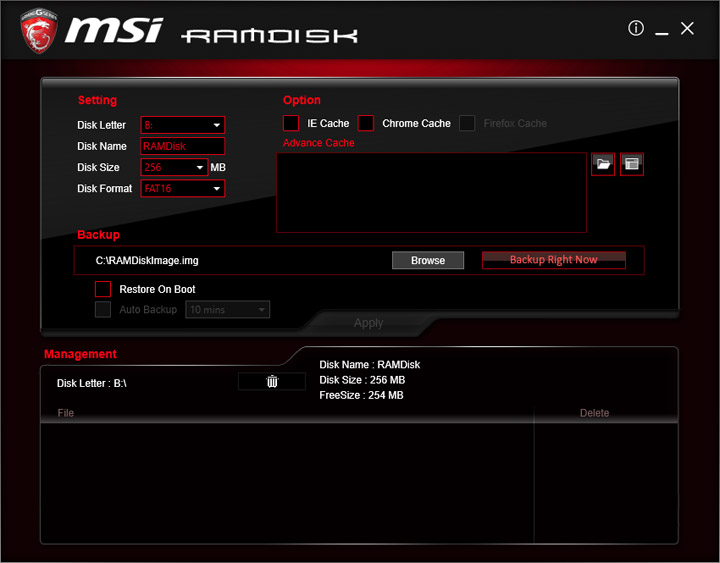

RAMDisk имеет понятный интерфейс и работает сразу после установки.

MSI Z270 Gaming M5

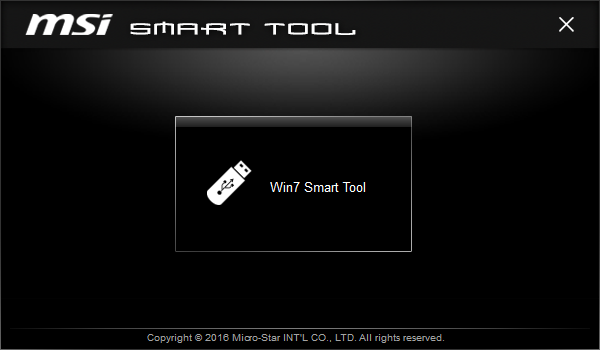

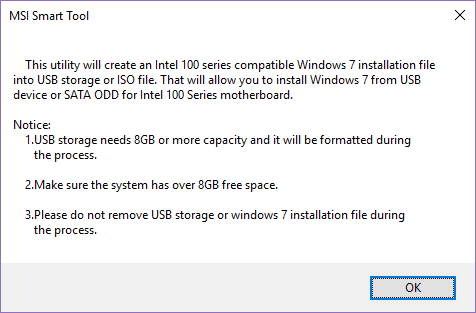

MSI Smart Tool занимается подготовкой носителя для процедуры безболезненной инсталляции Windows 7.

MSI Z270 Gaming M5MSI Z270 Gaming M5

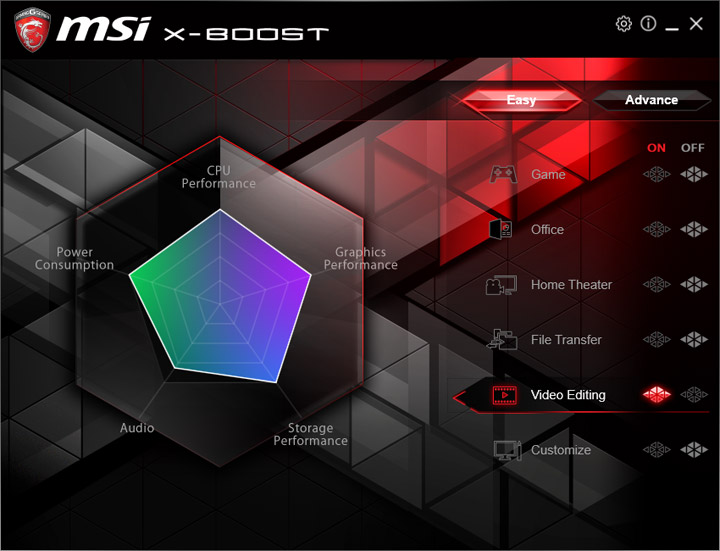

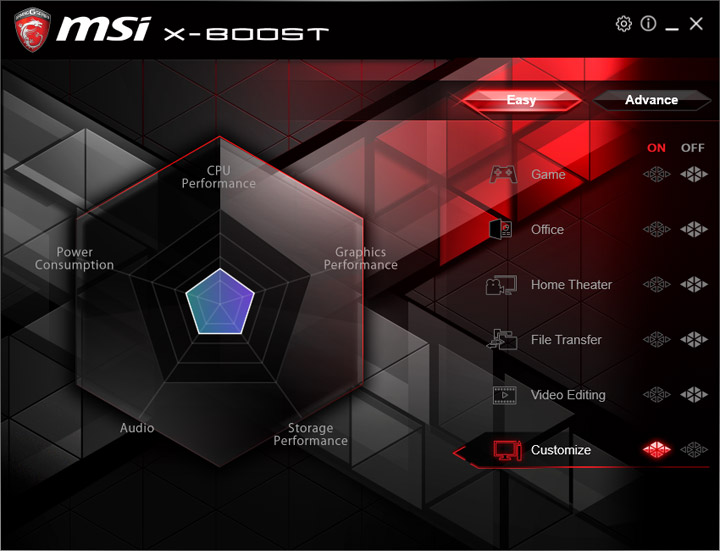

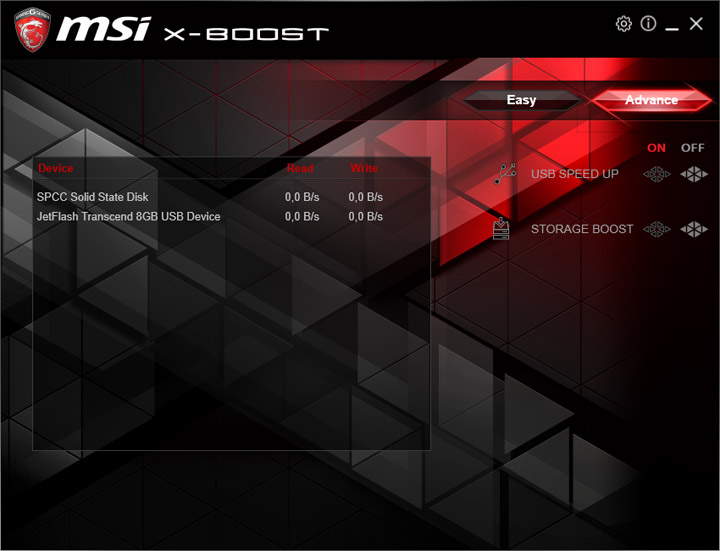

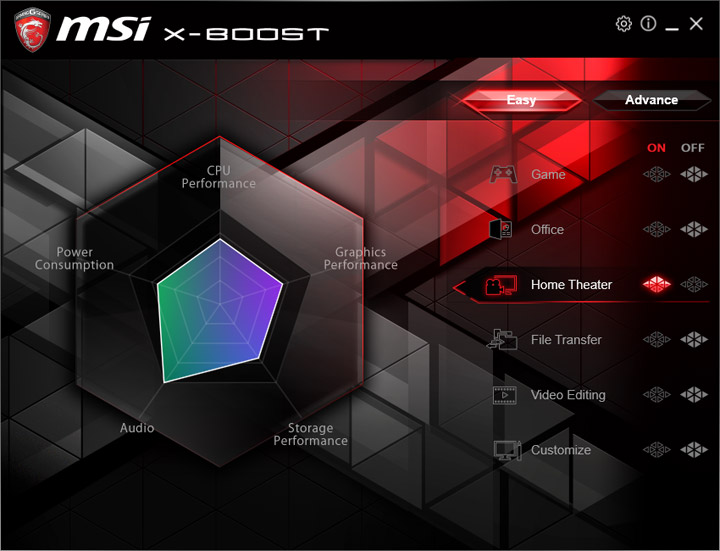

X-Boost управляет работой дисковых подсистем. Использование готовых профилей позволит активировать некие сценарии для всей системы в комплексе, однако ни изменения частот, ни влияния на громкость я так и не заметил, возможно, новая утилита нуждается в доработке.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

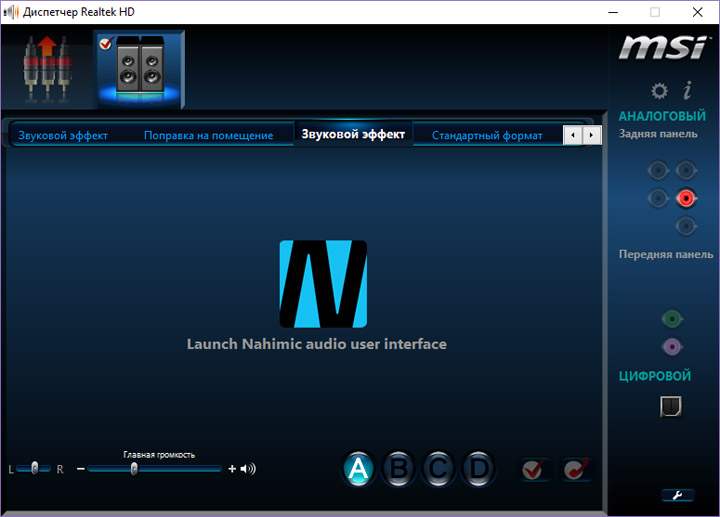

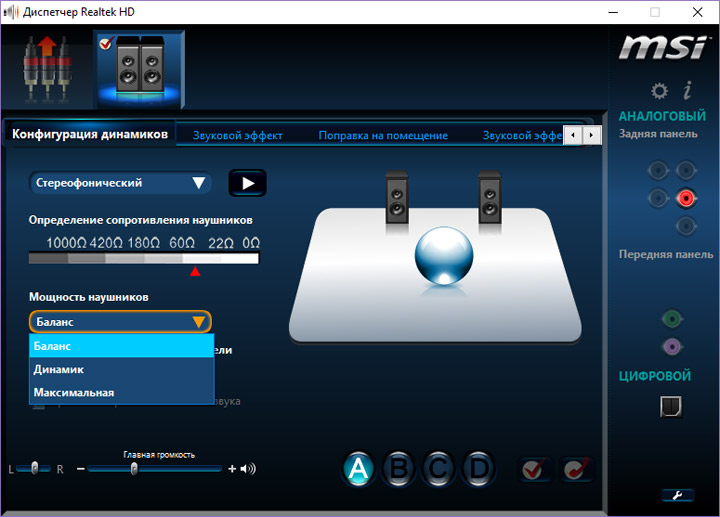

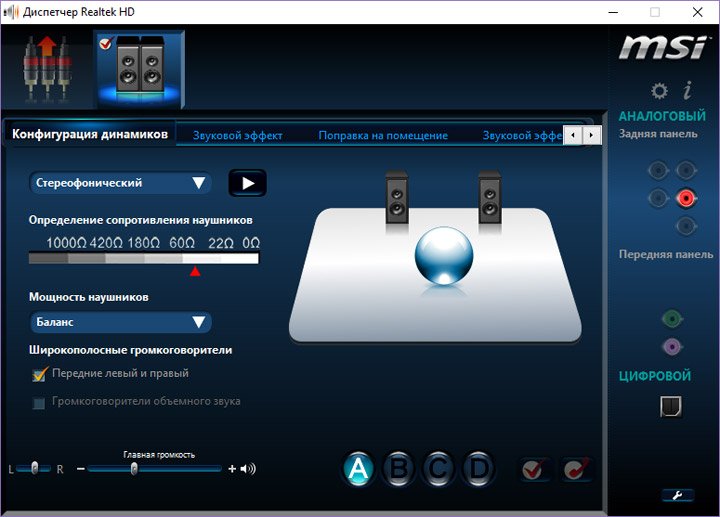

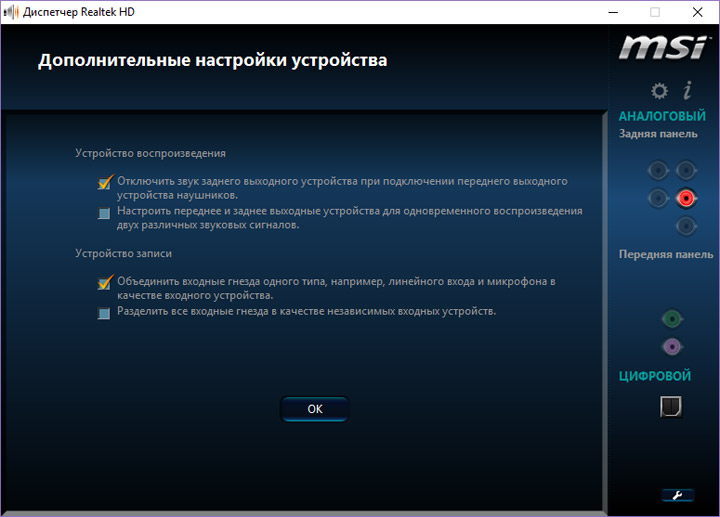

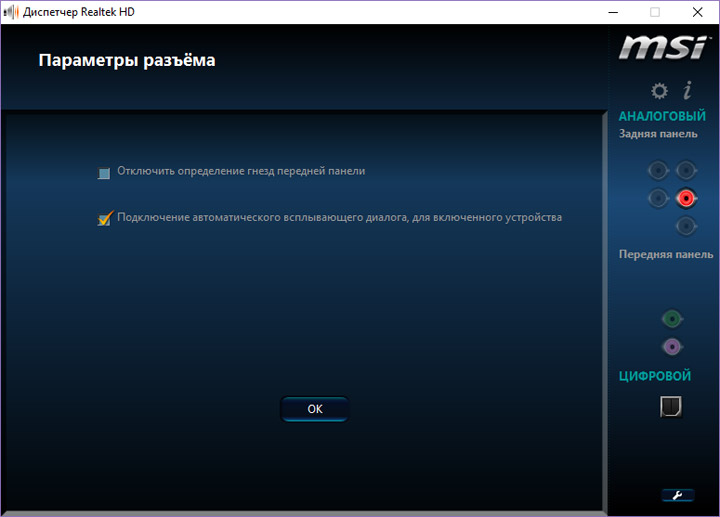

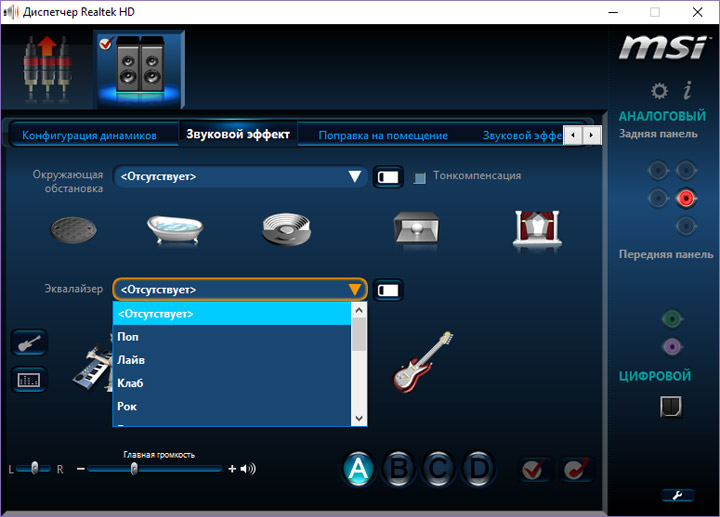

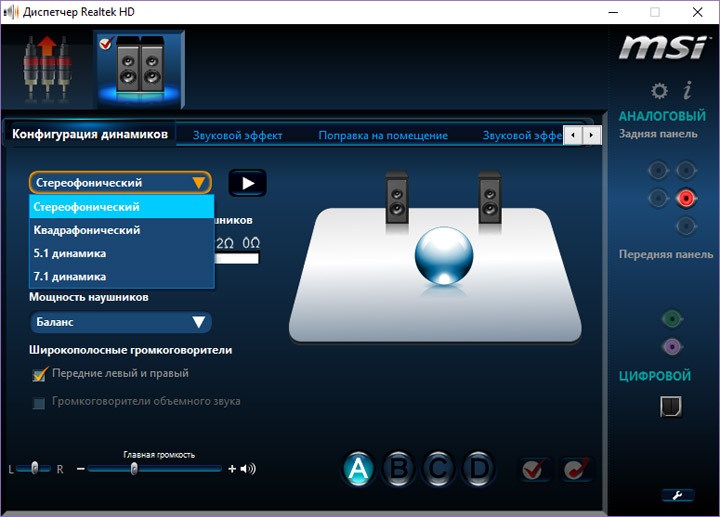

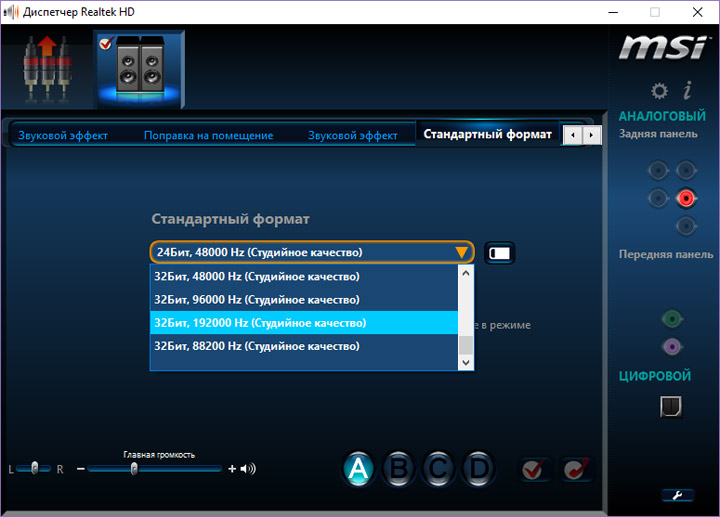

Компания Realtek подготовила новый кодек, который разом подхватили все производители материнских плат. Управление ALC1220 основывается на собственной разработке компании. Автоопределение импеданса выглядит немного иначе, если вспоминать недавний обзор ASUS Maximus IX Hero. Фактически, есть три разных профиля для работы связки с ОУ, но выбор можно произвести и самостоятельно. Реализован крайний режим с частотой дискретизации 192 кГц и квантованием до 32 бит. Что же до самого звучания, то я был приятно удивлён подачей материала, вспоминая лучшие решения на ALC889, которые мне довелось слышать. Нет никаких частотных провалов или сухости, присущей дешёвым кодекам.

Читать статью  Обзор материнской платы Gigabyte X670E Aorus Master на чипсете AMD X670E

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

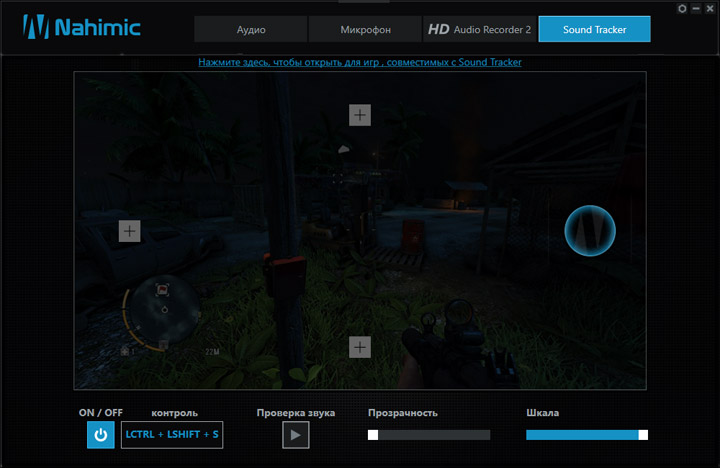

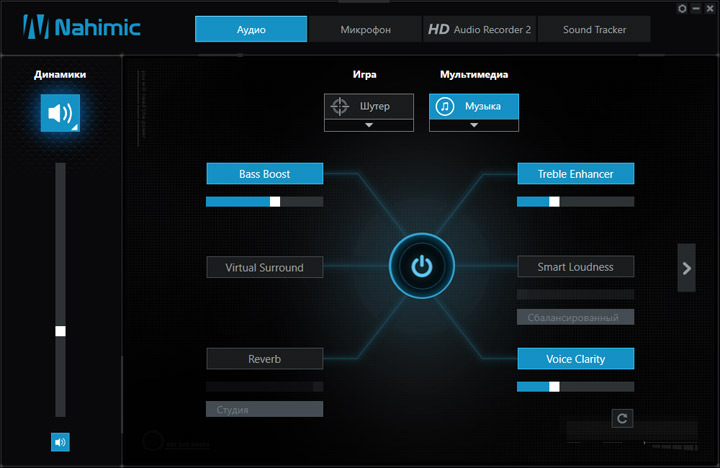

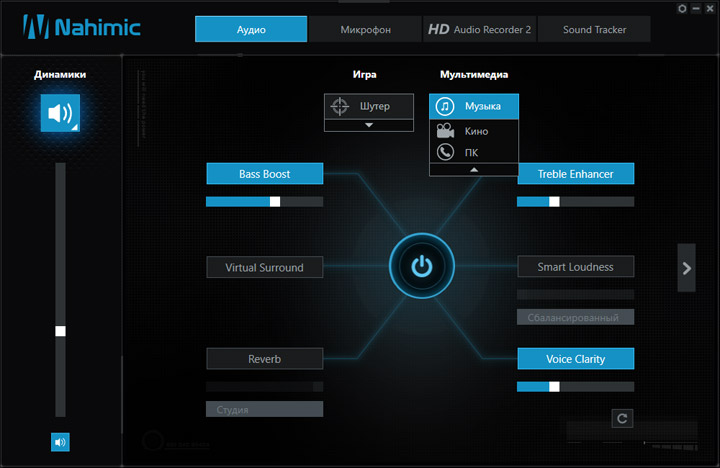

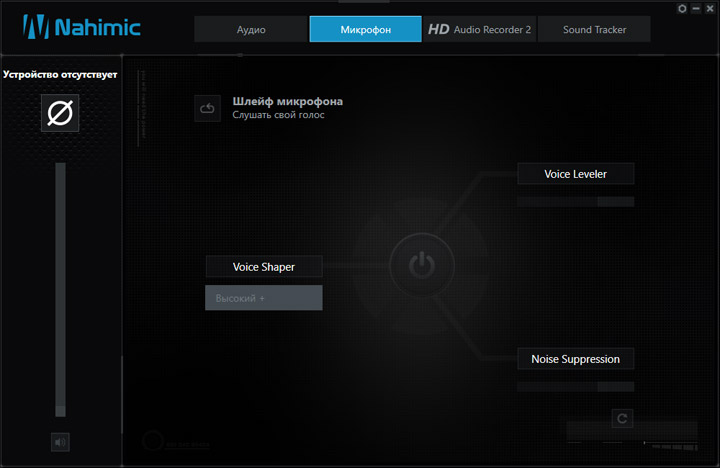

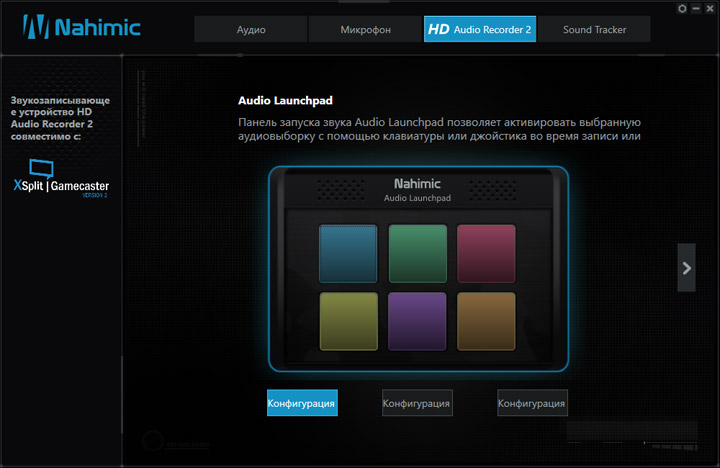

Для ещё больших эмоций от звукового контента предложено воспользоваться Nahimic 2. Тут есть несколько готовых профилей, соответствующих тому или иному сценарию эксплуатации компьютера, больше всего внимания уделено, конечно же, играм. Также можно и самому заняться подстройкой разных выделенных разработчиками условных компонентных групп.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

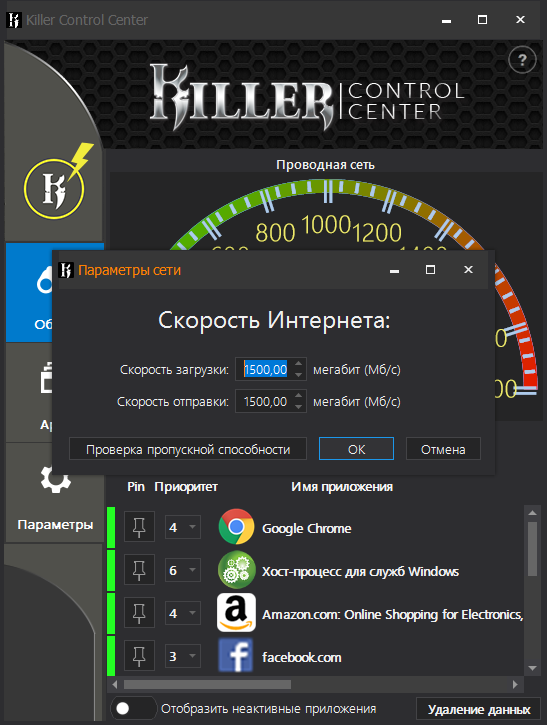

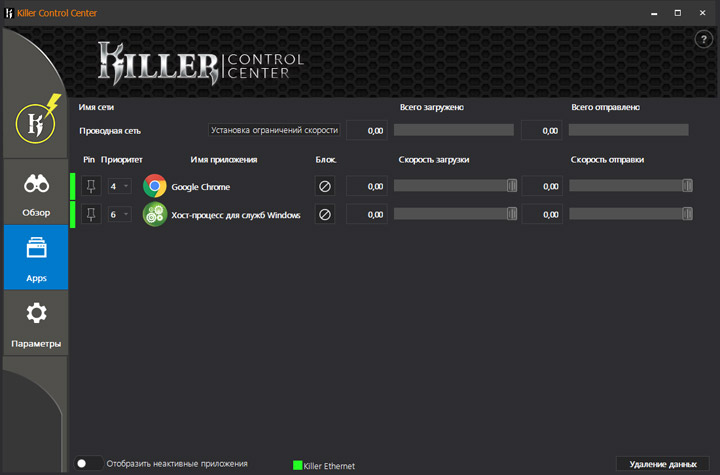

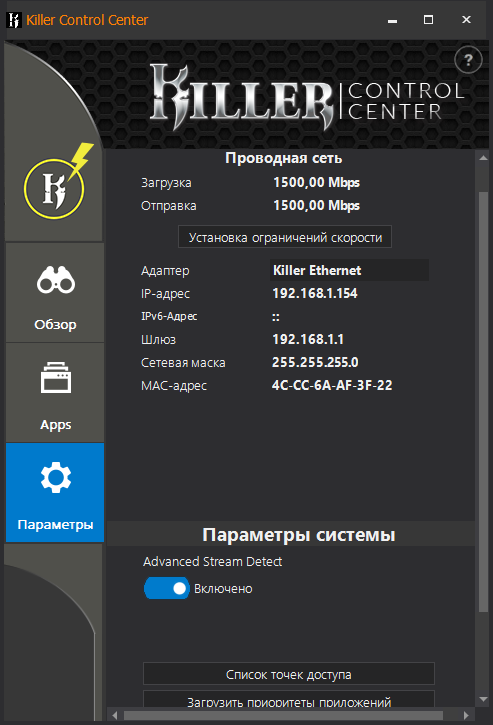

Несколько пугающе выглядит новый интерфейс для взаимодействия с сетевым адаптером Killer и разграничением приоритетов среди приложений, обращающихся к Сети. Слегка напоминает времена Windows 98, но основная суть и содержание вкладок остались прежними. Глубоких настроек фактически никаких здесь нет.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Разгонный потенциал

Для тестов привлекался розничный экземпляр Core i7-7700K, который работал без замены штатного термоинтерфейса, этот факт является главным ограничением при поиске максимальных частот.

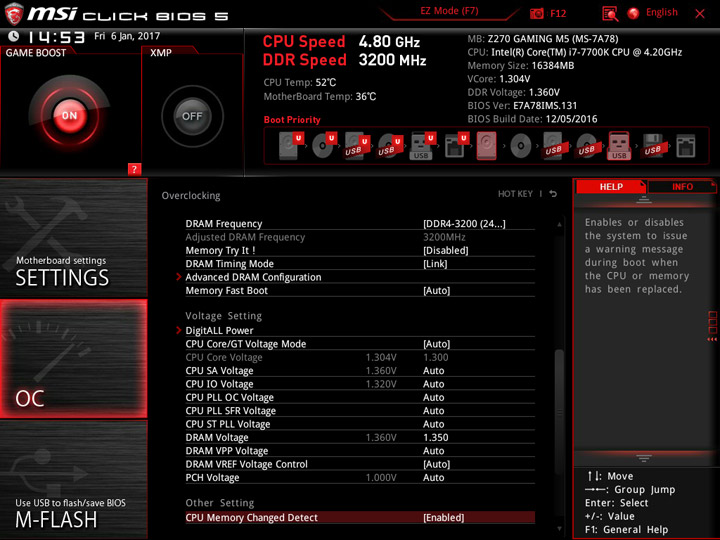

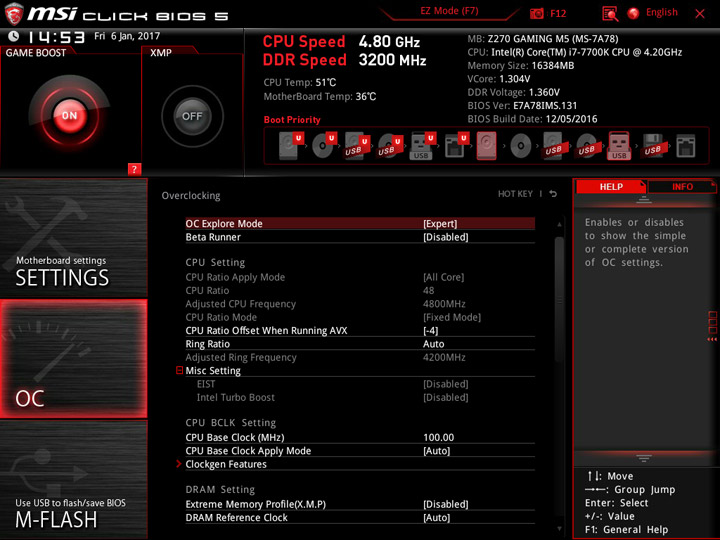

У рассматриваемой платы из готовых сценариев по разгону ЦП имеется лишь один профиль Game Boost. Его активация приводит к использованию XMP для памяти, в том числе повышается напряжение — до 1,35 В. Отключаются энергосберегающие технологии, режим работы охладителей CPU 1 и PUMP 1 переводится в максимально производительный. Растёт частота ЦП — до величины 4,8 ГГц, но использование AVX будет понижать планку до 4,4 ГГц. Отмечу также нескромно высокие действующие значения для вспомогательных CPU IO и SA.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Напряжение на ядрах не превышало 1,3 В, но такой рубеж оказался непреодолим для выбранного экземпляра процессора, поскольку уже после трёх минут работы LinX активировался пропуск тактов в результате перегрева, хотя частота и составила всего 4,4 ГГц. Для более простых задач на отметке в 4,8 ГГц проблем не было.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

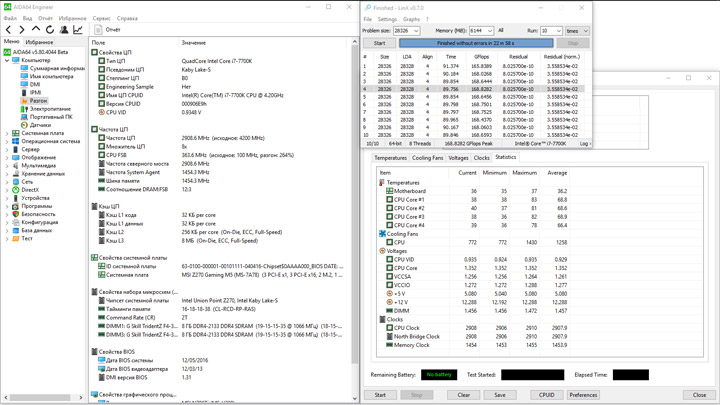

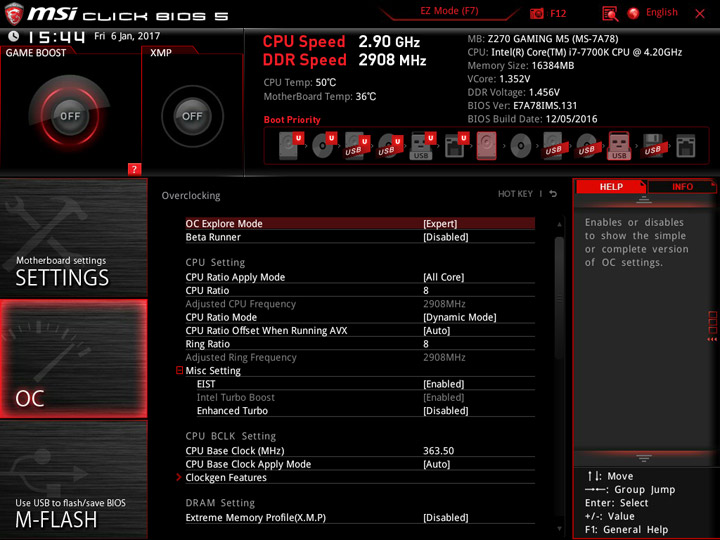

Повышение частоты BLCK с сохранением полной работоспособности системы завершилось на границе 363,5 МГц.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

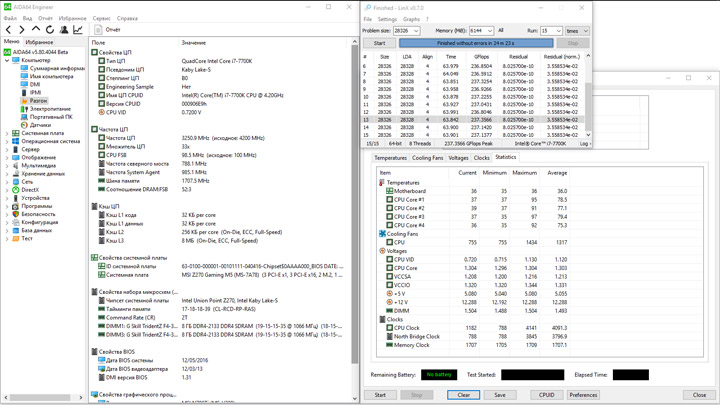

При этом никаких особых подходов не использовалось. Кроме понижения основных множителей, повышались лишь четыре напряжения и вручную фиксировалась конфигурация задержек для ОЗУ.

MSI Z270 Gaming M5MSI Z270 Gaming M5

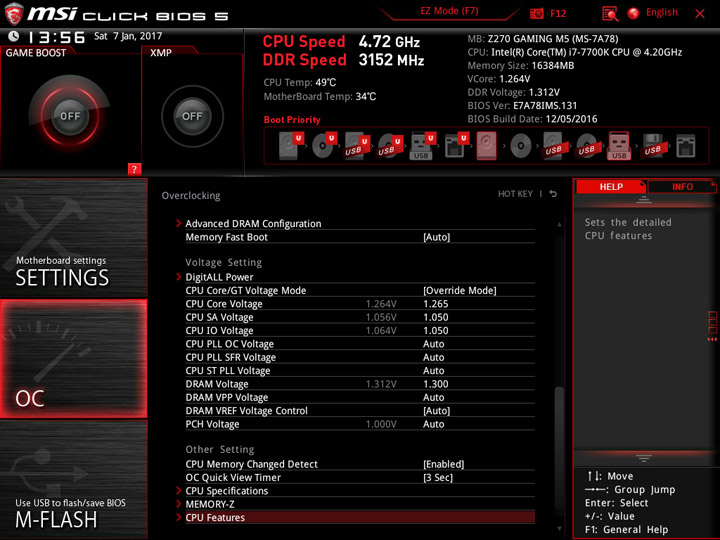

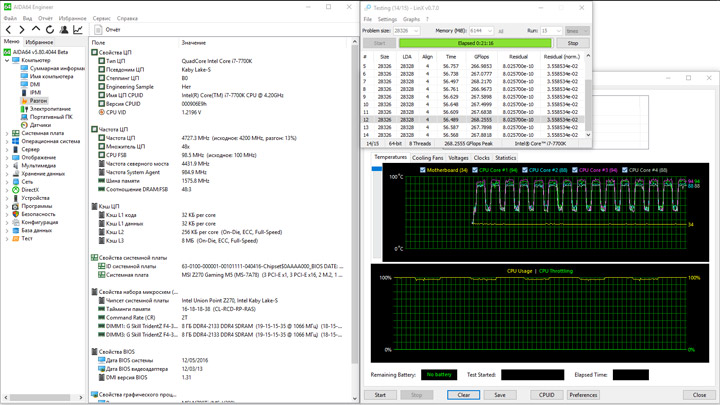

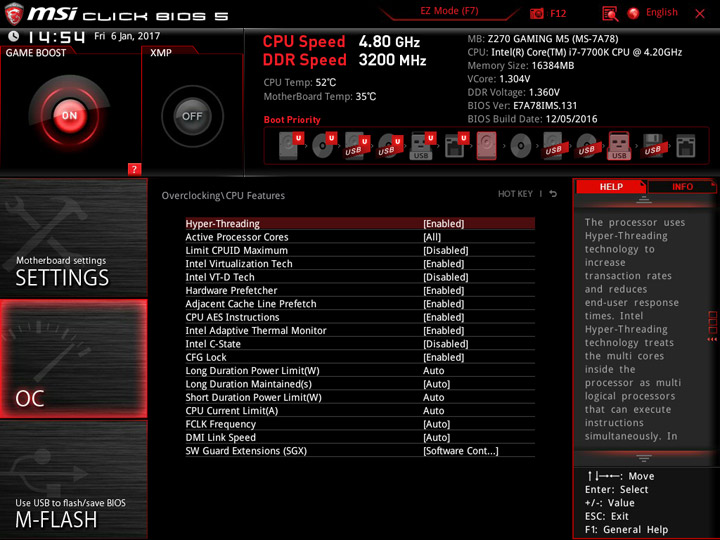

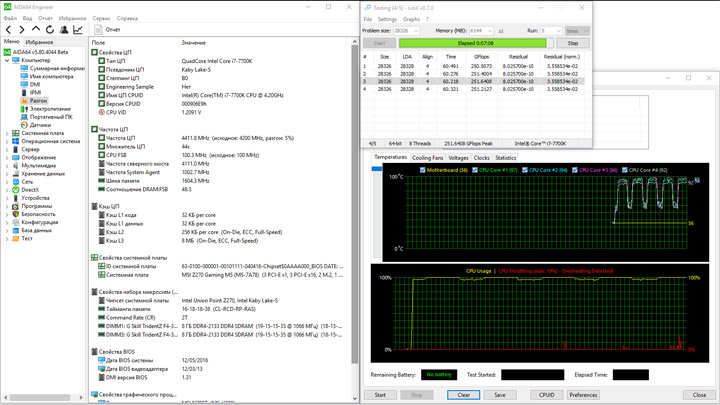

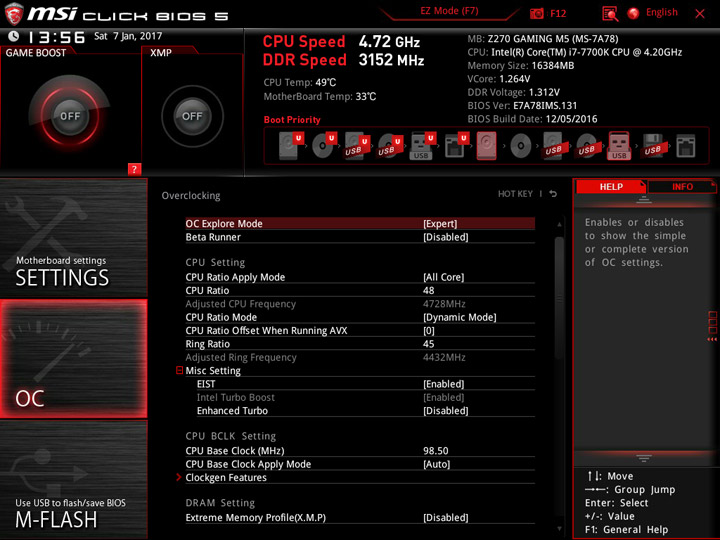

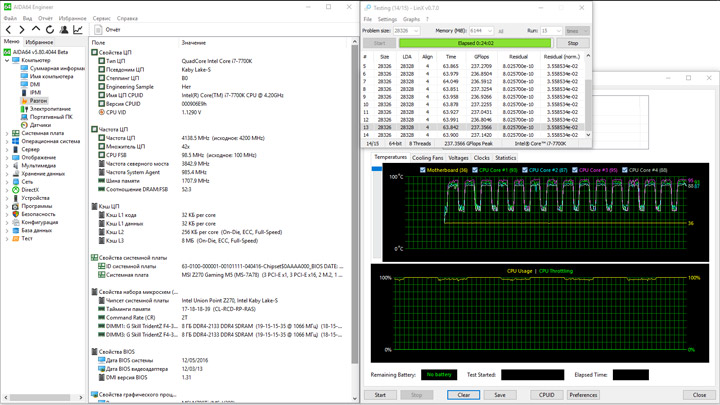

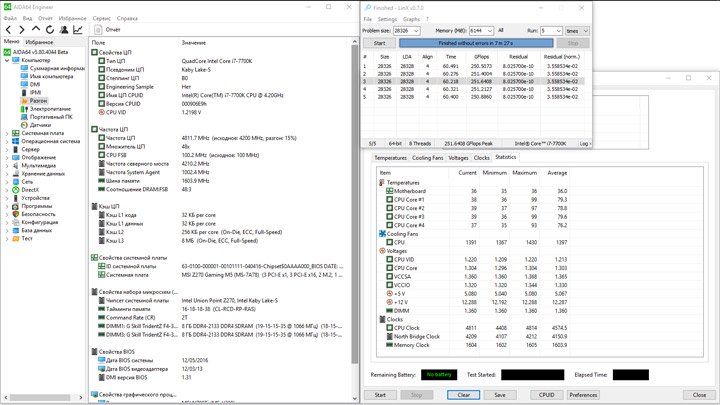

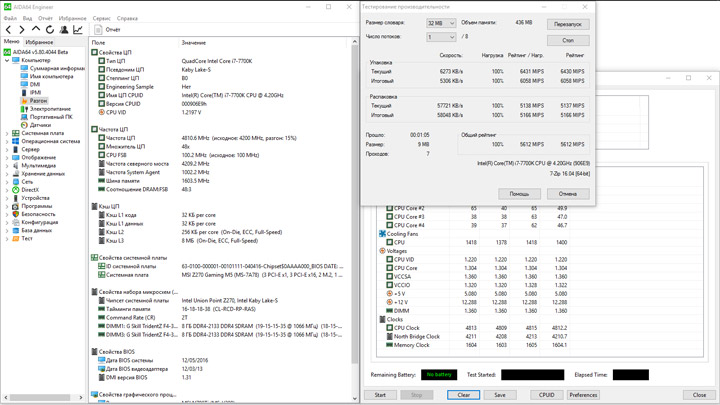

Эксперименты с повышением частоты ЦП успешно завершились лишь на частоте 4728 МГц. Вместе с работающей на 3152 МГц памятью система работала на гране перегрева. Однажды я уже стакивался с особым поведением платы MSI, вспомнить о нём пришлось и теперь. Каждый «холодный» пуск системы приводит к новой интерпретации установленных параметров, особо «отличилась» в этот раз отметка DRAM Voltage. В положении «1,3 В» итоговое число могло принять значение как 1,35 В, так и намного меньше, как это было, к примеру, при итоговом эксперименте — 1,31 В. CPU SA не затрагивалось, а IO выросло до 1,05 В.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

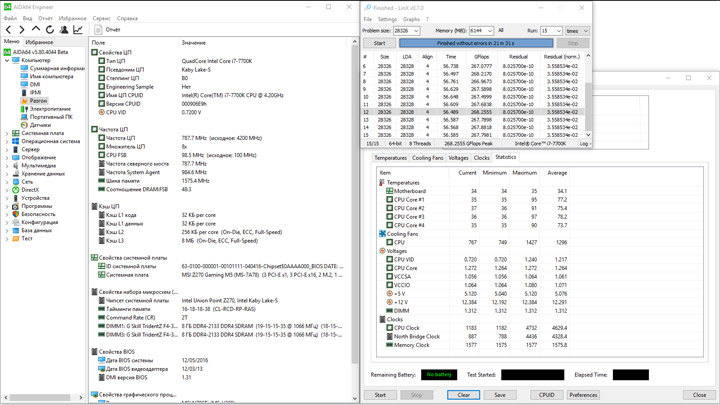

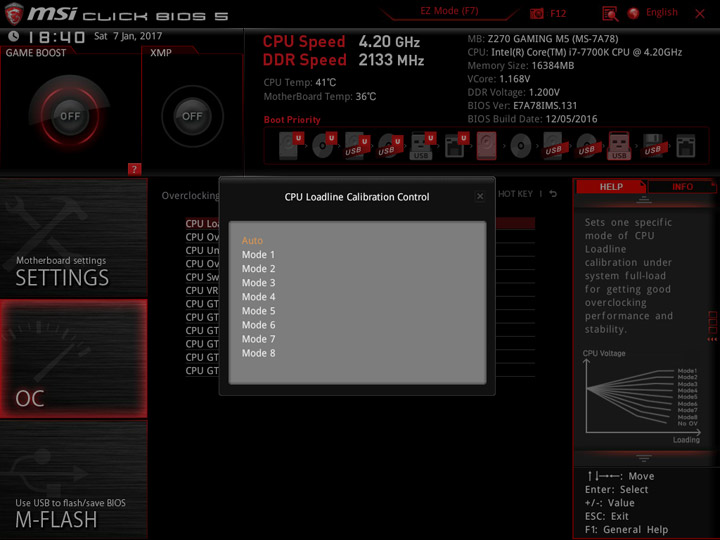

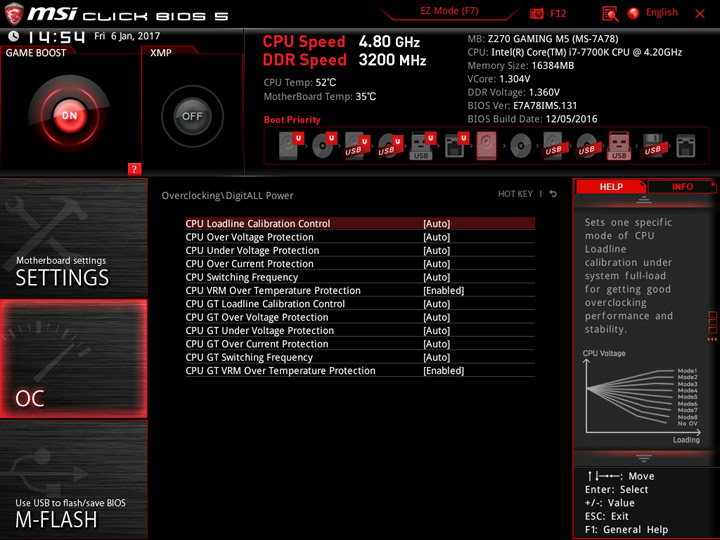

Обилие профилей LLC позволило подобрать оптимальный для тестового сценария, им оказался Mode 4. В таком режиме уровень напряжения на процессоре фиксировался как максимально стабильный, а сама величина равнялась 1,265 В.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

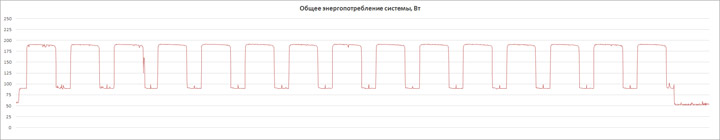

Отличная стабилизация видна и по графику энергопотребления системы, границы уложились в пределы 52–192 Вт. Максимальный нагрев стабилизатора на плате составил 73 °C, а радиаторы (точнее, пластиковая накладка, расположенная поверх них) не прогрелась выше 43 °C.

MSI Z270 Gaming M5

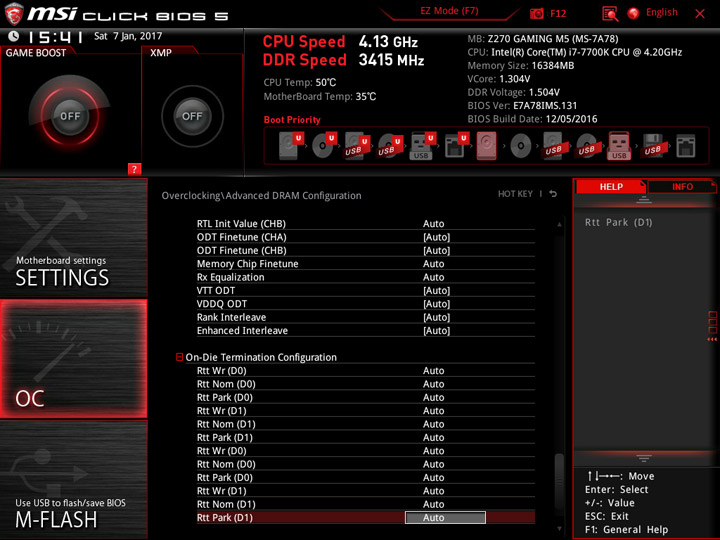

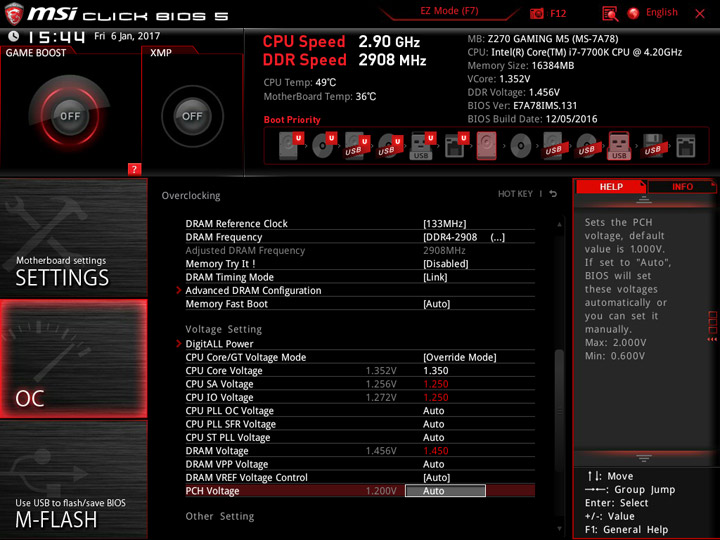

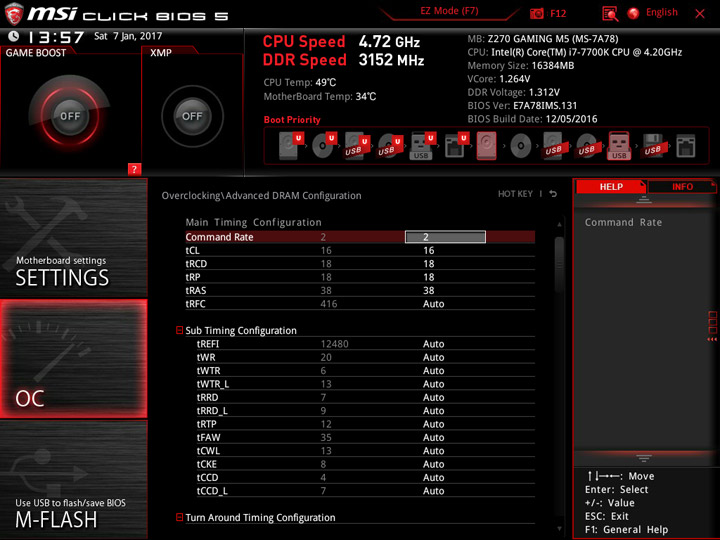

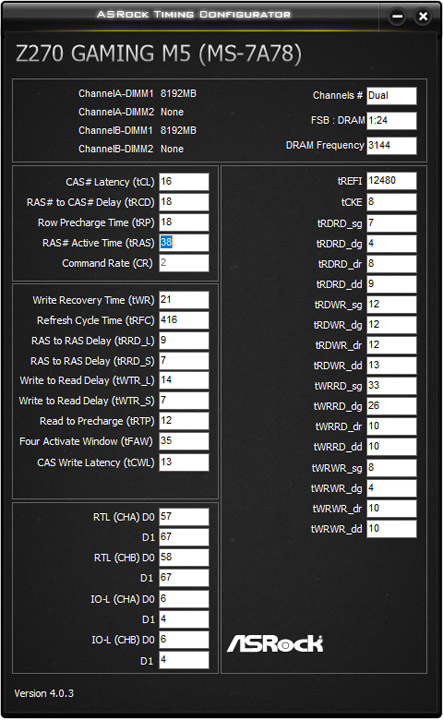

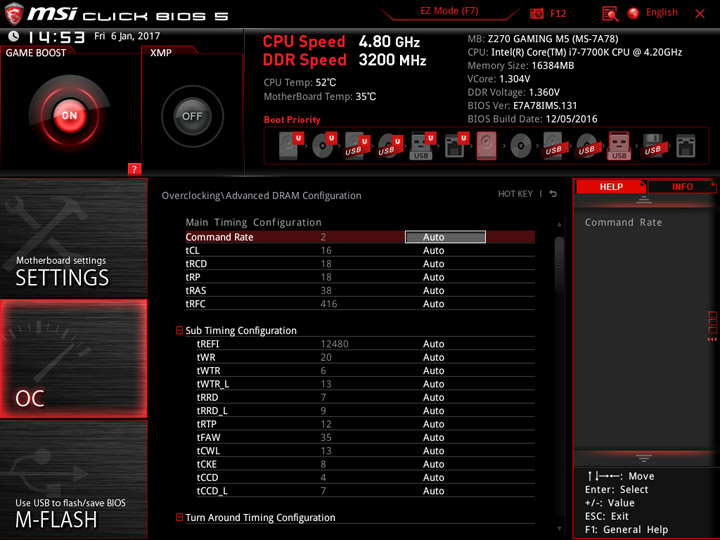

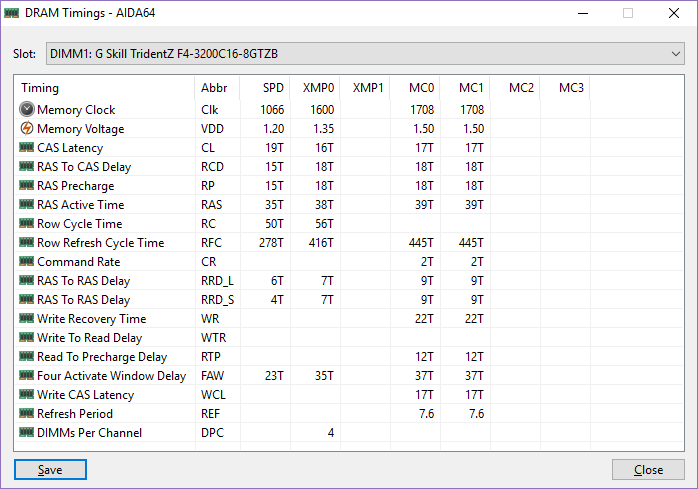

Познав нрав стабилизатора питания памяти, говорить о значимых успехах в разгоне DRAM не приходится. Используя проверенный набор задержек вида 17-18-18-39-2T, удалось взять рубеж в 3415 МГц. Не самый плохой результат, учитывая штатные возможности комплекта, но и до виденных на других платах отметок несколько далековато. Фактическим напряжением на модулях было 1,5 В, а CPU IO пришлось поднимать до высоких 1,32 В. Что порадовало, так это само поведение устройства — мне ни разу не пришлось обнулять CMOS, потому как в случае неудачной процедуры POST происходила перезагрузка системы с предложением внести изменения в настройки.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

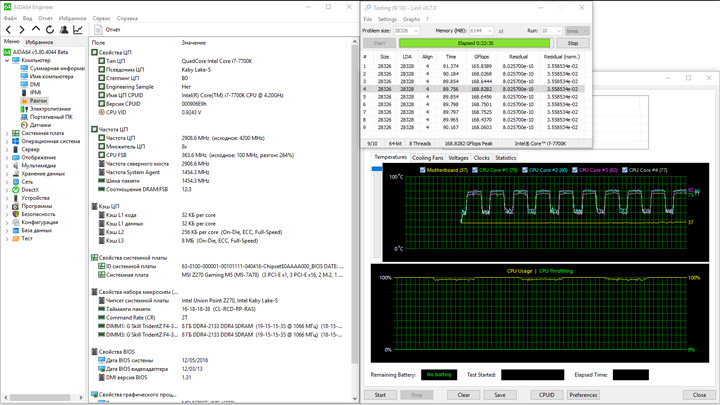

И в этот раз результаты стресс-теста показали невыразительную стабилизацию напряжения на памяти, поэтому для высоких разгонных результатов (если они действительно важны) лучше присмотреться к другому продукту.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Тестовый стенд

В состав стенда вошли:

  • процессор: Intel Core i7-7700K (4,2 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill TridentZ F4-3200C16D-16GTZB (2×8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.80 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.0;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393
ASUS Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393

Результаты тестирования

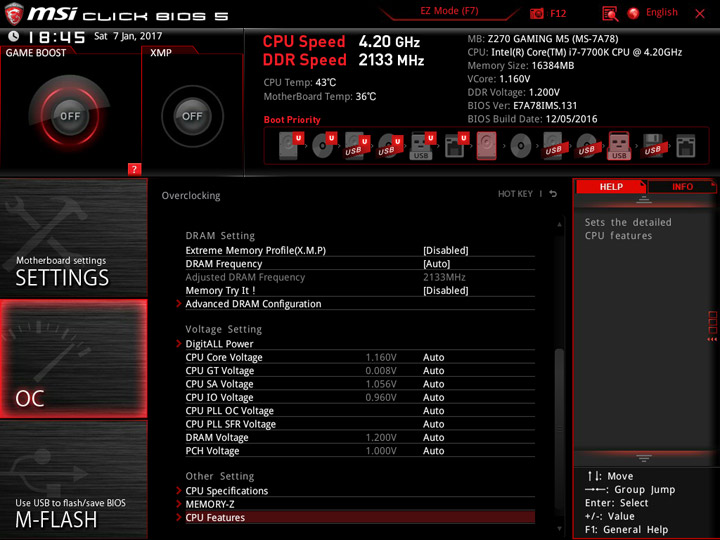

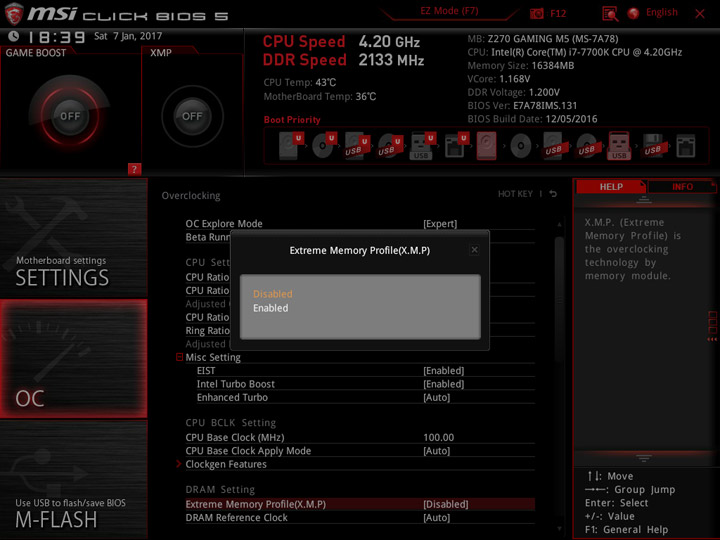

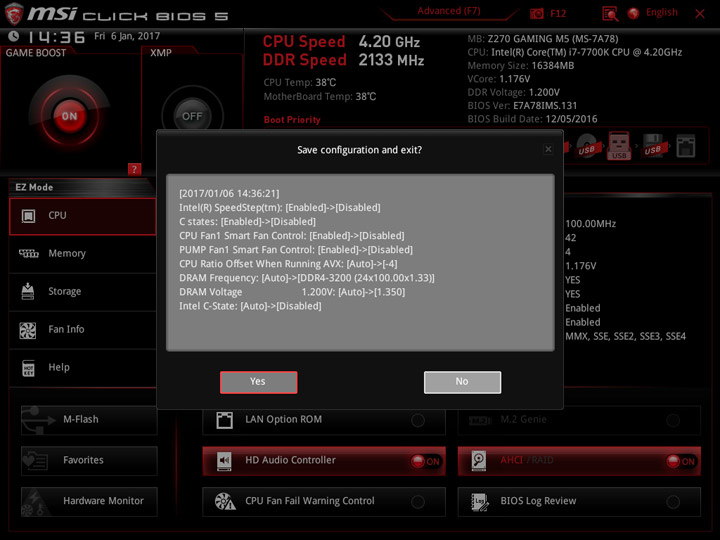

Перед началом испытаний единственное вносимое изменение в настройки системы — активация XMP для пары модулей памяти. Частота ЦП равнялась 4,5 ГГц для всех типов нагрузки, как и у предыдущих участников испытаний. Величина BCLK оказалась немного завышена — до 100,3 МГц, потому новинка вполне может завладеть едва уловимым преимуществом.

MSI Z270 Gaming M5

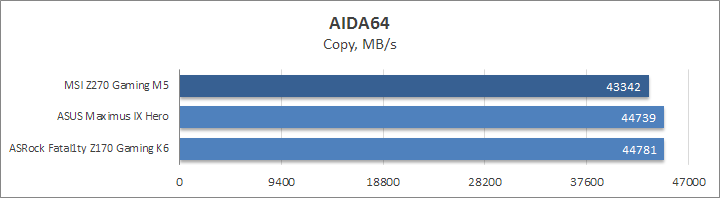

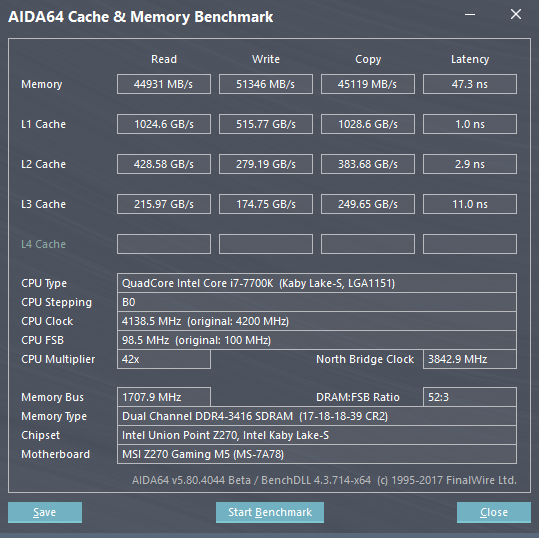

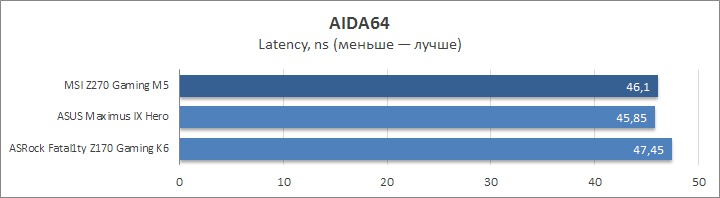

Начнём анализ результатов с замеров быстродействия подсистемы памяти.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

Испытуемая на несколько процентов отстаёт от остальных коллег по цеху, хотя латентность в порядке.

MSI Z270 Gaming M5

MSI Z270 Gaming M5MSI Z270 Gaming M5

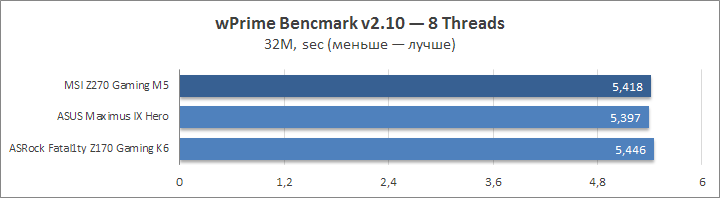

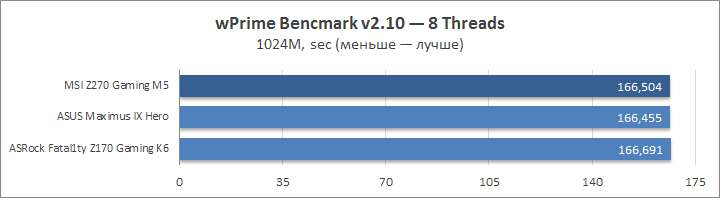

Выполнение несложных расчётов никак не откликнулось на выявленную только что особенность.

MSI Z270 Gaming M5

MSI Z270 Gaming M5MSI Z270 Gaming M5

MSI Z270 Gaming M5

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

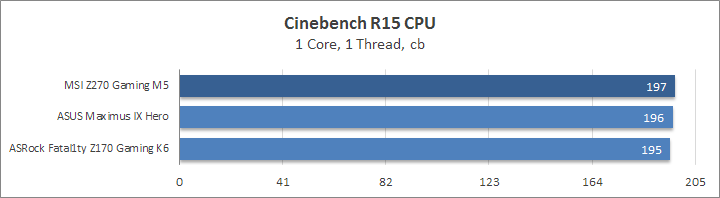

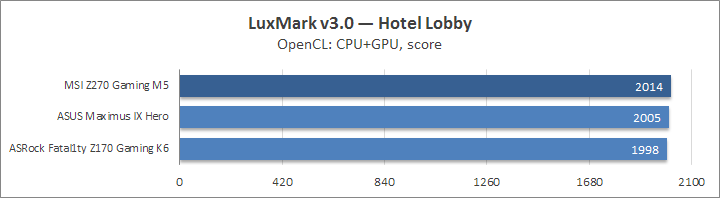

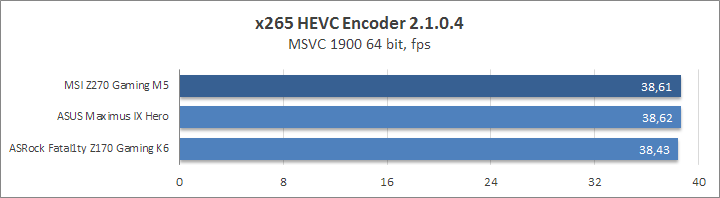

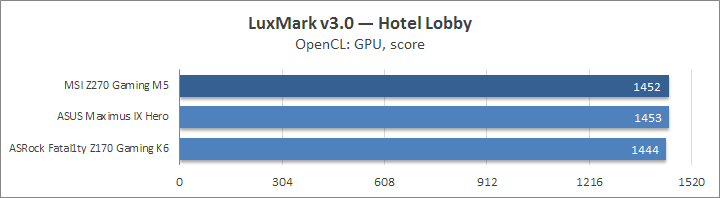

Приближённые к реальной нагрузке бенчмарки обрисовали картинку исключительно в ярких красках, по всей видимости, сказывается несколько повышенная опорная частота.

MSI Z270 Gaming M5MSI Z270 Gaming M5MSI Z270 Gaming M5

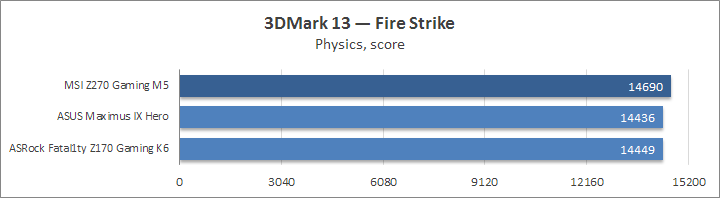

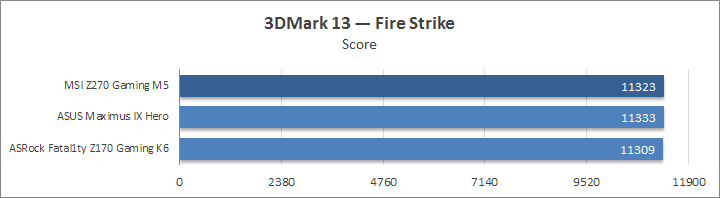

Свежая сборка 3DMark наметила тенденции в подтягивании производительности системы к былым отметкам (как у версии 2.0), что же до испытуемой, то вновь никаких замечаний нет.

MSI Z270 Gaming M5

MSI Z270 Gaming M5MSI Z270 Gaming M5

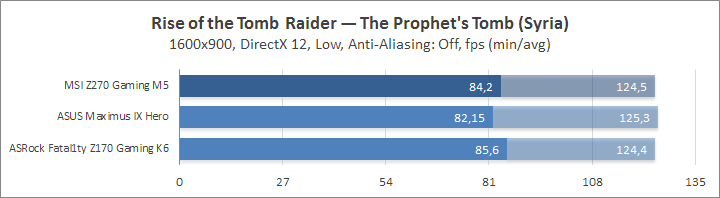

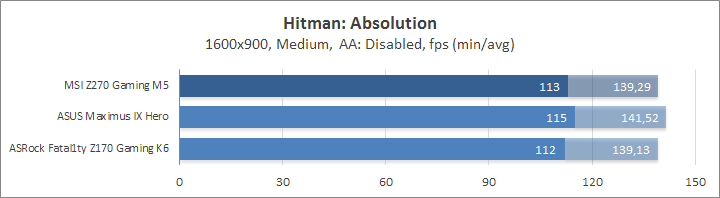

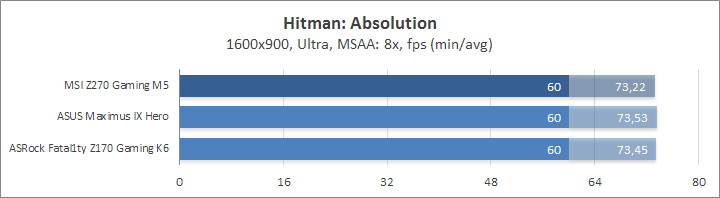

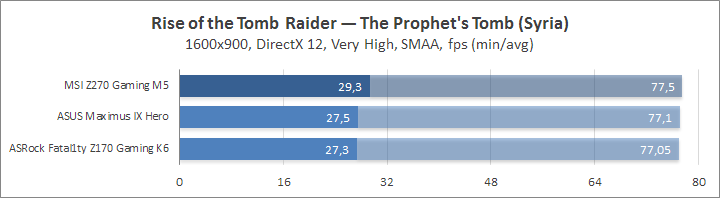

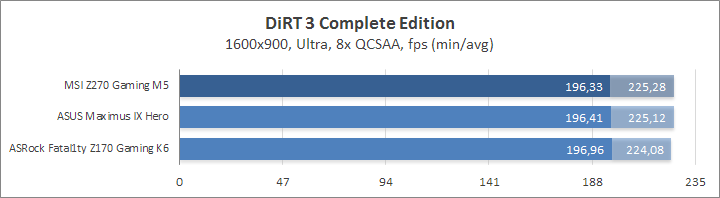

Адекватные результаты зафиксированы в стареньких играх.

MSI Z270 Gaming M5MSI Z270 Gaming M5

MSI Z270 Gaming M5MSI Z270 Gaming M5

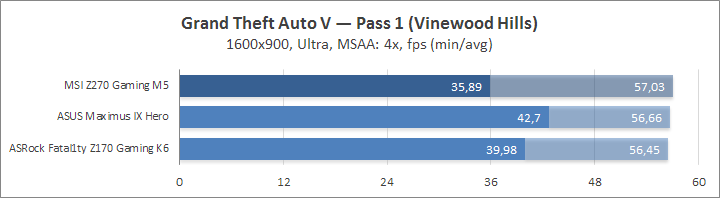

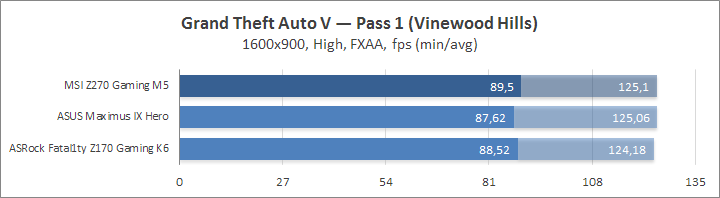

Несколько удивили показатели с высокими настройками в GTA V, многократно я проводил замеры, но все они были разочаровывающими. Учитывая единичность прокола, тут вина скорее в разработчиках самого тестового сценария (результаты заметно разнятся при каждом его запуске). В прочих режимах система функционировала корректно.

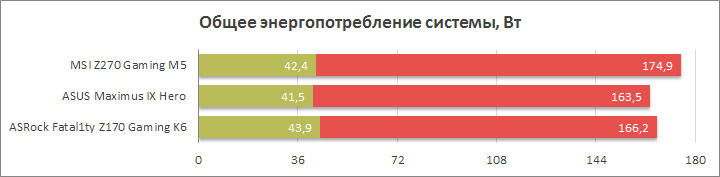

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

MSI Z270 Gaming M5

Активация XMP обнажает проблемы в функционировании подсистемы памяти на плате, ведь тут же растут до невероятных отметок вспомогательные CPU SA (до 1,37 В) и IO (до 1,34 В). Наш комплект ОЗУ работал с меньшими уровнями даже при разгоне, по всей видимости, разработчики перестраховались от возможных проблем с другими, менее податливыми модулями. Напряжение на процессоре не превышало 1,26 В, для PCH и вовсе было штатным. Всё это без сомнений сказалось на повышенном уровне потребления энергии, благо, компьютер вел себя полностью стабильно, а производительность была хорошей.

Вывод

Как показало наше знакомство, MSI Z270 Gaming M5 вполне соответствует своему классу. Из особых качеств выделю новую реализацию звуковой подсистемы. Порадовали профили LLC для подсистемы питания процессора, никаких проблем с его разгоном здесь быть не должно. Да, особых высот без «скальпирования» теперь не достичь, но настоящих энтузиастов этим не испугать.

Для колеблющихся покупателей продукт может быть привлекателен простой процедурой настройки в UEFI, также не стоит забывать про набор программ. Что же до повсеместной подсветки, то здесь её оформили пусть и заметно, но не предоставили полного механизма по реализации фантазий. Для облечённого разгона есть всего один профиль, и он достаточно оптимистичен для обычных розничных процессоров.

Что касается подсистемы памяти, то разгон модулей ОЗУ возможен, но требует высоких напряжений, впрочем, даже активация XMP приводит к тем же шагам. Потому итоговый уровень потребления всего компьютера оказывается высоковат. Однако никаких вопросов к стабильности системы не было, продуктивность также была ожидаемо высокой.

Как бы там ни было, к моменту анонса новых плат MSI успели хорошо подготовиться, не вижу никаких явных ограничений для рекомендации продукта широким кругам пользователей.
