Многим потенциальным покупателям очень интересно, как обычная материнская плата из бюджетного класса MSI 970A-G43 успела расположить к себе многих пользователей? Ведь недорогой сегмент устройств имеет ограниченный функционал и редко попадает в поле зрения продвинутых пользователей и любителей игр. Приведённые в данной статье обзор, тестирование и отзывы владельцев помогут читателю поближе познакомиться с новинкой и узнать, что такого особенного в недорогой материнской плате.

MSI 970A-G43

Интересный подход к покупателям

О том, что материнская плата MSI 970A-G43 принадлежит к бюджетному сегменту, говорит только стоимость устройства (6000 рублей). Остальные же факторы (форм-фактор, функционал и оснащение) свойственны всем системным платам более дорогого класса. Естественно, у любого потенциального покупателя возникнут сомнения относительно качества такого уникального устройства, ведь для снижения себестоимости производитель где-то схитрил и нарушил технологию производства.

Профессионалы в области ИТ считают иначе, в своих отзывах они уверяют, что такие продукты нужно рассматривать с другой точки зрения. Все материнские платы, произведённые на заводе и поставленные на мировые рынки, имеют сертификат качества, а значит, полностью работоспособные. Удешевление устройства могло произойти в результате отказа от старых технологий и лишних компонентов. Либо наоборот, производитель собрал системную плату, используя старые запчасти.

Первое знакомство с устройством

Компания MSI всегда любила выделиться на рынке среди конкурентов. На упаковках с видеокартами тайваньский производитель размещает фото драконов, а на коробке с материнской платой изображена микросхема. Довольно странный подход, ведь многим покупателям было бы интереснее созерцать фото самого устройства и его функционал. Коробка имеет огромные размеры и слегка увесиста. Естественно, возникает много мыслей перед открытием о присутствующих подарках от самого производителя внутри упаковки.

материнская плата MSI 970A-G43

На бюджетный класс материнской платы MSI 970A-G43 ATX намекает комплектация. Она очень бедная и неинтересная. Помимо самого устройства, в коробке присутствуют диски с драйверами и программным обеспечением, инструкция по монтажу и настройке и множество литературы рекламного характера в виде небольших буклетов. В макулатуре пользователь также найдёт защитную решётку для панели интерфейсов. В процессе монтажа с ней нужно быть предельно осторожным, так как выполнена она из низкокачественного металла и имеет режущие кромки, о которые легко разрезать себе пальцы.

Внешний обзор системного устройства

Материнская плата выполнена в формате ATX, и это радостная новость для всех пользователей, ведь в таком форм-факторе системные устройства имеют максимум необходимых функций и не лишены нужных плат расширения. Большая площадь коричневого текстолита устройства MSI 970A-G43 AM3 содержит действительно много интересных разъёмов. Также бросается в глаза большое количество электролитических конденсаторов (их присутствие является одним из критериев, повлиявших на снижение стоимости материнской платы).

MSI 970A-G43 обзор

Стоит отметить, что на рынке присутствует две модификации данного устройства. Разница между ними лишь в маркировке и внешнем виде печатной платы. Так, более дорогая модификация имеет в своём названии слово Plus и вместо коричневого окраса текстолита производитель использовал чёрный цвет. Технические же характеристики ничем не отличаются. Как отмечают владельцы в своих отзывах, внешняя красота системной платы в чёрном исполнении обманчива, так как на ней практически отсутствует маркировка для подключения кабелей питания и дополнительных устройств.

Особенности интегрированной панели

В отличие от продукции компании Intel, системная плата MSI 970A-G43 SocketAM3 не содержит встроенного видео. Маркировка G43 не имеет никакого отношения к интегрированной графике – это обычное совпадение. На задней панели устройства пользователь найдёт два старых интерфейса PS2 для подключения клавиатуры и манипулятора. Также производитель установил семиканальную аудиосистему и сделал 6 выходов для подключения дорогостоящих колонок. Понравится пользователям и большое количество USB-портов. Правда, всего два вывода предназначены для подключения устройств с интерфейсом USB 3.0. У остальных старый разъём USB 2.0. Отсутствие портов Thunderbolt, eSATA, FireWire, LPT и COM явно намекают владельцу, что материнская плата из бюджетного класса.

Намёк на игровой сегмент

Любители динамических ресурсоёмких игр успели заметить, что на системной плате MSI 970A-G43, обзор которой производится в данной статье, присутствует два разъёма PCIex16 и маркировка CrossFire возле них. Да, бюджетный представитель поддерживает установку двух дискретных видеокарт. И этот факт, естественно, не может не радовать всех потенциальных покупателей.

MSI 970A-G43 AM3

Правда, производитель странно поступил с платами расширения PCIex1 и PCI. При установке двух видеоадаптеров все слоты расширения будут перекрыты системой охлаждения видеоадаптеров. Всего один интерфейс PCIex1 будет доступен пользователю, так как размещён над всеми слотами расширения. Это огромный недостаток данной системной платы, и его нужно учитывать при покупке устройства.

Добротные интерфейсы

Остальные же устройства подключать очень легко к материнской плате MSI 970A-G43. Отзывы владельцев в СМИ уверяют, что доступ к платам расширения USB, контроллеру SATA и контактам панели управления не перекрывается ни видеокартой, ни её системой охлаждения. И если панель управления и подключение платы расширения USB является разовой акцией, то с портами SATA приходится многим пользователям работать чаще. Производитель установил два обычных порта SATA III недалеко от чипа южного моста, а 4 интерфейса расположил под углом 90 градусов и вынес на торец материнской платы. В компьютерном корпусе они будут находиться в районе размещения корзины для жёстких магнитных накопителей. Огромного размера системная плата не имеет места для IDE-разъёма. Это явная недоработка, учитывая тот факт, что современные интерфейсы eSATA и FireWire тоже отсутствуют.

Поддержка модернизации

Любой апгрейд системы всегда начинается с увеличения объёма оперативной памяти. Всем владельцам материнской платы MSI 970A-G43 волноваться не о чем, ведь производитель установил четыре слота расширения DDR3, способных работать в двухканальном режиме. Установленная шина на аппаратном уровне поддерживает работоспособность всех существующих на рынке модулей памяти, включая сверхбыструю память с тактовой частотой 2133 МГц.

MSI 970A-G43 отзывы

Вот только производитель скромно умолчал, что максимальный объём оперативной памяти, поддерживаемый системой, должен составлять не более 32 гигабайт. Профессионалы в области ИТ уверяют, что ограничение больше программное, нежели аппаратное. Соответственно, в дальнейшем завод-изготовитель может выпустить новую прошивку BIOS, которая снимет ограничение.

Поддержка процессоров

Системной платой MSI 970A-G43 поддерживаются все существующие на рынке современные процессоры. Единственный недостаток, на который стоит обратить внимание любителям ресурсоемких игрушек – это отсутствие поддержки технологии Hyper-Threading. По сути, этот факт демонстрирует покупателю, что совместимость некоторых процессоров с материнской платой ограничена, соответственно, перед приобретением нужно уточнить информацию о продукции на официальном сайте производителя.

MSI 970A-G43 разгон

Есть вопросы к технологам MSI и по установке системы охлаждения кристалла. Контактная площадка SocketAM3 на первый взгляд кажется просторной, однако многие владельцы в своих отзывах жалуются на невозможность монтажа продвинутых систем охлаждения. Всему виной электролитические конденсаторы, которые не позволяют радиатору правильно разместиться в гнезде сокета. Вариантов тут немного: поменять кулер либо выпаять конденсаторы и впаять новые, с удлинёнными ножками (ёмкости можно будет отогнуть в сторону).

Гарант стабильности

Любителям увеличения производительности системы можно не беспокоиться о сбоях и повреждениях материнской платы MSI 970A-G43. BIOS устройства не только имеет резервную систему, но и способен самостоятельно подстраиваться под действия пользователя благодаря интеллектуальному распределению питания. Для надёжного обеспечения сохранности данных на чипе BIOS производитель задействовал технологию M-Flash. Правда, для этого придётся после покупки системной платы пожертвовать одним флеш-накопителем, на который необходимо записать настройки базовой системы ввода-вывода. В целом защита BIOS безупречна и придётся по душе всем продвинутым пользователям.

Читать статью  Обзор материнской платы ASUS P5Q Pro

MSI 970A-G43 SocketAM3

Есть ли порох в пороховницах?

Увеличение производительности собственными силами требует отдельного обзора системной платы MSI 970A-G43. Разгон многие новички представляют себе в виде специализированного приложения, в котором мощность системы возрастает в результате передвижения ползунков вверх на панели управления. Некоторые пользователи ищут такие же ползунки в базовой системе ввода-вывода. Ничего такого в данной системной плате нет и не будет.

Разгон собственноручно можно осуществить всего двумя способами: поднять напряжение шины либо увеличить её частоту. В редких случаях можно увеличить множитель процессора, если эта функция не заблокирована производителем. В системной плате MSI 970A-G43 увеличение производительности предусмотрено, но все действия пользователь выполняет на свой страх и риск. Вся проблема в том, что в самом BIOS нет встроенной утилиты тестирования системы на стабильность без загрузки операционной системы, присутствует лишь мониторинг, который мало чем поможет пользователю при разгоне.

В заключение

Бюджетная системная плата MSI 970A-G43 имеет довольно интересное оснащение и функционал. Производитель создал некое многофункциональное устройство, которое должно заинтересовать широкий круг покупателей. Прежде всего любители игр должны обратить внимание на данный продукт, ведь помимо поддержки работы с двумя дискретными видеоадаптерами в режиме CrossFire, плата имеет 4 слота для установки модулей памяти и совмещена со многими популярными процессорами. Не стоит забывать и о 6 разъёмах SATA III и слотах PCIex1, которые можно задействовать для установки NAND SSD накопителей.

А вот для домашних пользователей и офисного сегмента материнская плата будет менее интересна. Всему виной отсутствие интегрированного видеоадаптера и плат расширения для подключения периферии. Также для монтажа устройства ATX требуется соответствующий корпус, который на компьютерном рынке находится явно не в бюджетном сегменте.

Материнская плата msi 970a g43 plus обзор

Линейка системных плат Micro-Star International с сокетом AM3+ пополнилась решением 970A-G43 Plus с рядом небольших изменений относительно предшественницы 970A-G43, выпущенной три года назад.

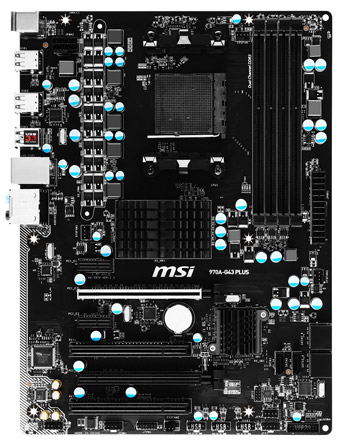

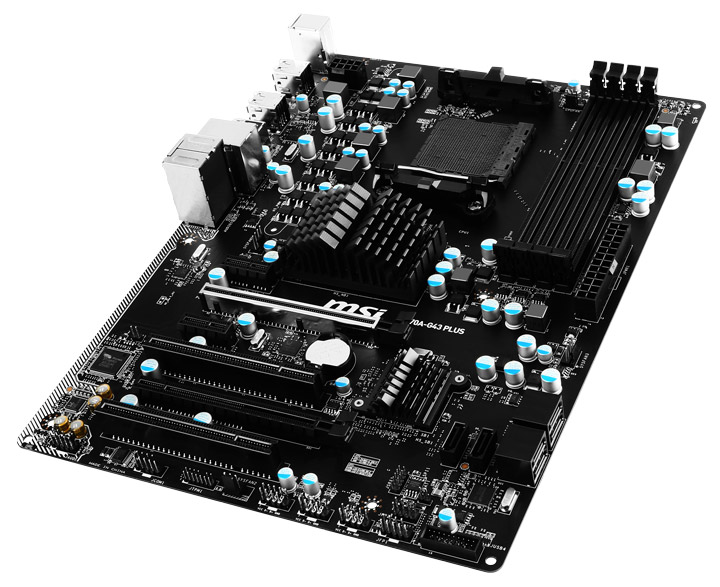

Плата почти полностью облачилась в черный цвет — белым выделены армированный слот для видеокарты PCI Express 2.0 x16 и аудиотракт. Место двух портов USB 3.1 Gen1 (5 Гбит/с) заняли более скоростные USB 3.1 Gen2 (10 Гбит/с), сообщающиеся с контроллером ASMedia ASM1143.

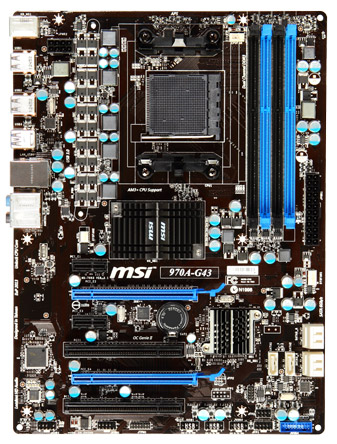

MSI 970A-G43 и 970A-G43 Plus (справа)

В остальном перед нами все та же модель, поддерживающая процессоры AMD AM3+ и AM3 с тепловым пакетом до 125 Вт, обладающая 5-канальной системой питания CPU, четырьмя слотами для оперативной памяти DDR3-1066/. /2133 (до 32 ГБ ОЗУ), разъемами PCI-E 2.0 x16, PCI-E 2.0 x16@x4, PCI-E 2.0 x1 (2) и PCI (2), шестью портами SATA 6 Гбит/с, аудиокодеком Realtek ALC887 и сетевым контроллером Realtek RTL8111E.

Несколько огорчает отсутствие радиатора на транзисторах VRM, которые при разгоне «прожорливых» процессоров AM3+ будут нуждаться как минимум в обдуве. Под теплосъемниками находятся северный мост AMD 970 и южный SB950.

На задней панели, кроме пары разъемов USB 3.1, нет ничего примечательного:

Материнская плата MSI 970A-G43 – это недорогое решение для тех, кто хочет собрать ПК для офисных целей с возможностью оверклокинга. Данная плата прекрасно подходит для этой цели. Она поддерживает современные высокоскоростные интерфейсы SATA 6 Гбит/сек и USB 3.0. А благодаря полноценной поддержке технологии AMD CrossFireX и современных процессоров AMD семейства FX, она может позволить оценить качество игровой графики и высокую производительность устройства.

Спецификации устройства

Согласно официальным данным производителя эта материнская плата имеет следующие технические характеристики:

Модель 970A-G43 (rev 1.0)
Официальный сайт продукта MSI 970A-G43
Форм-фактор, ATX
Чипсет AMD 970 + AMD SB950
Процессорный разъем AMD Socket AM3+
Поддерживаемые процессоры AMD Phenom II, AMD Athlon II (Socket AM3)
AMD FX (Socket AM3+)
Используемая память 2133(O.C.)/1866(O.C.)/1600/1333/1066/800 МГц
Поддержка памяти 4×1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
Слоты расширения 1 x PCI Express 2.0 x16
1 x PCI Express 2.0 x16 @x4
2 x PCI Express 2.0 x1
2 x PCI
Дисковая подсистема Южный мост AMD SB950 поддерживает:
6 x SATA 6 Гбит/с портов с поддержкой до 6 устройств SATA 6 Гбит/с
Поддержка RAID 0, 1, 5, 10
LAN 1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с)
Звуковая подсистема Кодек Realtek ALC887
2/4/5.1/7.1-канальный звук
Питание 24-контактный разъем питания ATX
8-контактный ATX12V разъем питания
Вентиляторы 1 x разъема вентилятора CPU (4-пин)
2 x разъема подключения системных вентиляторов (3-пин и 4-пин)
Охлаждение Алюминиевый радиатор северного моста
Алюминиевый радиатор южного моста
Внешние порты I/O 1 x LAN (RJ45)
2 x USB 3.0
6 x USB 2.0
6 x Аудио портов
2 x PS/2 (мышь и клавиатура)
Внутренние порты I/O 3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
1 x USB 3.0, с поддержкой подключения двух USB 3.0
6 x портов SATA 6 Гбит/с
1 x TPM
1 x COM
1 x коннектор вывода звука на переднюю панель
1 x блок коннекторов передней панели
1 x джампер для сброса CMOS
BIOS MSI ClickBIOS II
Физические размеры, мм 305 х 225
Стоимость 70$

Совместимость

На официальном сайте продукта указано, что данная материнская плата не поддерживает процессоры мощностью в 200 В и выше. Поэтому выбирая графический ускоритель, стоит проверить его наличие в списке совместимых устройств.

Если вы намерены собрать ПК самостоятельно, то данные из этих таблиц помогут не ошибиться с выбором той или иной комплектующей и избежать ситуаций с конфликтующими деталями или программным обеспечением.

Внешний вид и элементная база

Материнская плата MSI 970A-G43 поставляется в плотной коробке белого цвета, на лицевой стороне которой размещён логотип производителя и модель устройства. Акцент сделан на высокой производительности и стабильности устройства. В верхнем правом углу имеются пометки касательно поддержки ОС Windows 8 (а в более новых ревизиях и Windows 10), технологии AMD CrossFireX и функции автоматического разгона OC Genie II.

На обратной стороне коробки имеется таблица с подробными спецификациями, а также описанием функции разгона.

В комплекте с платой в коробке идут:

  • Диск с драйверами;
  • Инструкция пользователя;
  • Гарантийный талон с описанием условий обслуживания;
  • Интерфейсная заглушка;
  • 2хSATA.

Внешность материнской платы следующая. Плата выполнена в формате ATX и имеет стандартные размеры 305х225 мм. На текстолите коричневого цвета грамотно расположены все элементы, благодаря чему установка системы охлаждения, видеокарты, планок ОЗУ и других комплектующих не должна вызвать у пользователей трудностей. Единственное что нужно отметить, это расположение колодки подключения USB 3.0 в правом углу платы.

На тыльной стороне текстолита нет ничего примечательно, кроме усилительной пластины процессорного разъёма и крепежей южного и северного моста.

Обзор платы начнем с нижнего левого угла. Именно здесь расположен набор следующих разъёмов:

  • Колодка подключения аудио разъёмов фронтальной панели;
  • Порт COM;
  • Порт TPM;
  • Три колодки для активации внутренних USB 2.0.

Ближе к правому нижнему углу можно заменить колодку активации разъёмов USB 3.0.

Порты SATA 6 Гбит/сек расположены также в правом нижнем углу. Их работа обеспечена силами южного моста AMD SB950.

Поскольку все 6 портов USB 3.0 расположены перпендикулярно текстолиту, то после установки видеокарты доступ к портам может быть ограничен.

Что же касается оперативной памяти, то для её реализации предусмотрено 4 DIMM-слоты DDR3. Каждый слот имеет защёлки с обеих сторон. Слоты обозначены 2 цветами: чёрным и синим. Эти цвета указывают, что модули ОЗУ могут работать в двухканальном режиме, а поэтому планки нужно устанавливать либо в слоты черного цвета, либо синего. Максимальный объём ОЗУ – 32 Гб. Рабочие частоты стартуют с 1066 МГц и в режиме разгона могут увеличиваться до 1866 и 2133 МГц.

Читайте также: Троеточие в конце предложения что значит

Система охлаждения данной платы реализована двумя алюминиевыми радиаторами. Первый расположен на северном, а второй на южном мостах. Заявленные температуры данных мостов во время работы системы не превышают 45 и 67 градусов, что является приемлемым для данной платы.

Сокет AM3+ рассчитан для процессоров AMD линейки Phenom II и Athlon II. Питания процессора осуществляется по 5-фазной схеме. Для питания самой платы предназначены 24-х и 8-контактный разъёмы.

Читать статью  MSI Z97 PC Mate обзор: спецификации и цена

Возможности расширения стандартные. Плата имеет достаточное количество слотов расширения:

  • 1хPCI_E2;
  • 1хPCI_E4;
  • 2xPCI Express 2.0×16;
  • 2хPCI Express 2.0 x1;
  • 2хPCI.

Производителем также заявлена поддержка технологии AMD CrossFireX, которая может быть задействована при подключении 2-х видеокарт.

Возможности Multi I/O реализованы благодаря микросхеме Fintek F71889ED, которая управляет портами COM и PS/2, работой вентиляторов системы охлаждения.

За работу USB 3.0 отвечают контроллеры RENESAS UPD720202. Их всего 2.

Для реализации сети использован LAN-контроллер Realtek RTL8111E.

Звуковая подсистема основана на кодеке Realtek ALC887.

Интерфейсная панель выведены следующие порты:

Также стоит отметить, что материнская плата MSI 970A-G43 выполнена из качественных комплектующих. Использованы твердотельные конденсаторы, срок службы которых намного выше, чем у электролитических.

Прошивка платы

В материнской плате MSI 970A-G43 использована современная прошивка ClickBIOS II, которая основана на интерфейсе UEFI.

Меню программы интуитивно понятное. Иметься 6 разделов:

  • Настройки;
  • Оверклокинг;
  • ECO или мониторинг;
  • Настройки сети;
  • Утилиты;
  • Настройки.

Настройки, которые пригодятся в случае разгона системы следующие:

Параметр Название меню Диапазон Шаг
Процессорный множитель Adjust CPU Ratio 4 – 32,5 0,5
Множитель частоты системной шины Adjust CPU – NB Ratio 4 – 20 1
Максимальный Adjust FSB Frequency 190 – 690 1
Турбо множитель процессора
Частота оперативной памяти DRAM Frequency 800, 1066, 1600, 1866, 2133
Напряжение на ядре процессора CPU Voltage 1,051500 – 1,513500 0,022
Напряжение на системной шине CPU – NB Voltage 0,903834 – 1,885500 0,022666
Напряжение на модулях оперативной памяти DRAM Voltage 1,108 – 2,471 0,007
Напряжение на северном мосту NB Voltage 0,812 – 1,812 0,006
Напряжение на южном мосту SB Voltage 0,812 – 1,812 0,006
Тайминги оперативной памяти Command Rate, tCL, tRCD, tRP, tRAS, tRTP, tRC, tWR, tRRD, tWTR, tCWL, tFAW, tREF, tRFCo, tRFC1

Фирменные технологии и утилиты

  • Технология APS (Active Phase Switching) представляет собою интеллектуальную систему, которая контролирует расход электроэнергии. Встроенный чип определяет количество активных фаз VRM процессора и ОЗУ и, в случае необходимости, переключает их.
  • Технология AMD CrossFireX предназначена для геймеров и заставляет стабильно работать два дискретных графических процессора, повышая производительность ПК в игре. Однако стоит отметить, что данная плата больше подходит для сборки инженерных систем, но не игровых, так как сильные и современные видеокарты на данную плату не установишь, а режим CrossFireX х16+х4 препятствует созданию сильной связки.
  • Технология MSI 3TB+ Infinity, кроме поддержки новейших жестких дисков ёмкостью 3TB, позволяет при установке 64-битной операционной системы использовать эти же 3TB винчестеры в качестве загрузочных.
  • Утилита MSI Live Update 5 предназначена для своевременного обновления BIOS и ПО, экономя время пользователя. Утилита сама анализирует состояние прошивки и драйверов, а затем ищет и обновляет устаревшие компоненты.
  • Уникальная технология MSI M-Flash обладает двойным преимуществом: не нуждается в дополнительных компонентах, все данные BIOS сохраняются на USB-приводе. Данные могут не только сохраняться и обновляться, они, также, отображаются как портативное устройство BIOS.
  • Бесплатная ОС Winki 3 с ядром Linux предоставляет легкую в использовании интернет-среду, включающую такие необходимые опции, как браузер, электронную почту, службу быстрых сообщений, просмотр изображений.
  • Технология AMD Cool’n’Quiet предназначена для минимизации нагрева и шума и позволяет автоматически настраивать множитель частоты процессора, регулируя его скорость в четырех режимах.
  • Инструмент OC Genie II от MSI предназначен для оверклокинга и предоставляет повышенную на 248% производительность одним нажатием кнопки. При этом не имеет значение опыт пользователя, активировав OC Genie II можно разблокировать скрытые ядра CPU, разгонять память абсолютно безопасно.

Плюсы и минусы

Плюсы:

  • Хорошая элементная база;
  • Надёжный узел питания;
  • Поддержка современных портов USB0 и SATA 6.0 Гбит/сек;
  • Отсутствие ограничений при использовании слотов расширения;
  • Поддержка устаревшего COM;
  • Поддержка полезных фирменных утилит;
  • Приемлемая цена.

Минусы:

  • Не поддерживает IDE, FDDи LPT;
  • Использование технологии AMD CrossFireX в режиме х16+х4.

Выводы

Материнская плата MSI 970A-G43 предназначена для пользователей, которые хотят собрать мощный офисный ПК, на котором время от времени можно запустить современную игру на средних настройках. Плата имеет качественную внутреннюю начинку, которая способна обеспечить хороший разгонный потенциал. Однако для установки нескольких мощных видеокарт данная модель не подойдет. Потянет такая плата только один графический ускоритель. Также стоит отметить, что во время сборки ПК стоит обновить БИОС, так как процессор не будет распознаваться.

Видео-обзор материнской платы MSI 970A-G43:

Материнская плата MSI 970A-G43 является недорогим решением, выполненным в формате ATX, которое может заинтересовать потенциального покупателя поддержкой AMD CrossFireX и наличием современных высокоскоростных интерфейсов USB 3.0 и SATA 6 Гбит/с. Также отметим, что благодаря полноценной поддержке процессоров от AMD семейства FX, материнская плата позволит без особых проблем оценить разгонный потенциал наиболее новых CPU от AMD на основе 32 нм микроархитектуры Piledriver.

Предлагаем перейти непосредственно к обзору материнской платы MSI 970A-G43:

Читайте также: Как выглядит керамический конденсатор

Спецификации материнской платы MSI 970A-G43:

AMD 970 + AMD SB950

AMD Phenom II, AMD Athlon II (Socket AM3)

AMD FX (Socket AM3+)

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

1 x PCI Express 2.0 x16

1 x PCI Express 2.0 x16 @x4

2 x PCI Express 2.0 x1

Южный мост AMD SB950 поддерживает:

6 x SATA 6 Гбит/с портов с поддержкой до 6 устройств SATA 6 Гбит/с

Поддержка RAID 0, 1, 5, 10

1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с)

Кодек Realtek ALC887

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

1 x разъема вентилятора CPU (4-пин)

2 x разъема подключения системных вентиляторов (3-пин и 4-пин)

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Внешние порты I/O

6 x Аудио портов

2 x PS/2 (мышь и клавиатура)

Внутренние порты I/O

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x USB 3.0, с поддержкой подключения двух USB 3.0

6 x портов SATA 6 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

MSI ClickBIOS II

брошюра с описанием гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Упаковка и комплектация

Материнская плата MSI 970A-G43 поставляется в коробке, выполненной из плотного картона. Помимо заявления о высочайшем качестве и стабильности материнской платы, лицевая сторона отведена под логотипы AMD CrossFireX, поддержки процессоров линейки FX, Windows 8, а также функции автоматического разгона OC Genie II.

На обратной стороне упаковки производитель более подробно описал особенности материнской платы, а также поместил изображение интерфейсной панели материнской платы и краткую ее спецификацию.

Комплект поставки стандартный, и вполне ожидаемый для недорогой материнской платы.

В комплекте с MSI 970A-G43 можно будет найти:

Дизайн и особенности платы

Материнская плата MSI 970A-G43 выполнена в формате ATX на текстолите коричневого цвета и отличается грамотным расположением набортных элементов. Компоновка платы выполнена практически без недостатков. Благодаря формату все разъемы размещены на оптимальных местах, и не вызовут неудобств при сборке компьютера даже в компактном корпусе. 24-контактный разъем питания ATX и 8-контактный ATX12V разъем размещены в оптимальных местах, на краях платы. По сути, у компоновки MSI 970A-G43 есть только две особенности: расположение колодки подключения USB 3.0 в правом нижнем углу, и немного непривычное расположение портов SATA.

Поскольку мы имеем дело с далеко не самым богатым оснащением материнской платы, то на обратной стороне текстолита внимание привлекает разве что усилительная пластина процессорного разъема, а все элементы питания без проблем уместились на лицевой стороне.

В левом нижнем углу платы расположена колодка, отвечающая за подключение аудио разъемов фронтальной панели, а также порты COM и TPM. Как видим, материнская плата MSI 970A-G43 оборудована тремя колодками для подключения внутренних портов USB 2.0, при этом каждая имеет возможность подключения до двух устройств. Всего на материнской плате реализована возможность подключения двенадцати портов USB 2.0 (шесть внутренних и шесть на интерфейсной панели). Работа всех двенадцати портов реализована силами «южного моста» AMD SB950.

Читать статью  Msi b350 gaming plus, новая экономичная плата для am4

Ближе к правому нижнему углу находятся колодки подключения выносной панели с портами USB 3.0. Всего на материнской плате MSI 970A-G43 реализовано четыре порта USB 3.0 (два внутренних и два на интерфейсной панели). Поскольку «южный мост» AMD SB950 не поддерживает данный интерфейс, работа соответствующих портов реализована силами двух контроллеров RENESAS UPD720202.

В правом углу платы, разместились шесть портов SATA 6 Гбит/с, работа всех портов обеспечена силами «южного моста» AMD SB950. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Поскольку два из шести портов расположены перпендикулярно текстолиту, то доступ к ним может быть затруднен в случае установки габаритной видеокарты во второй слот PCI-Express x16, хотя подобная ситуация маловероятна поскольку данный слот работает в режиме х4, что снижает эффективность реализации CrossFireX.

Системная плата MSI 970A-G43 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в два черных, либо в два синих слота. Поддерживаются модули, работающие на частотах до 1866 МГц в номинальном режиме и до 2133 МГц в разгоне. Максимальный объем памяти может составлять 32 ГБ, чего будет достаточно для большинства поставленных задач.

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от «северного моста» AMD 970, в то время как второй отвечает за охлаждение «южного моста» AMD SB950. Оба радиатора крепятся при помощи винтов. В процессе тестирования температура радиатора на южном мосте составляла 49°С, а на северном 65°С, что можно назвать неплохим результатом, но намекающим на необходимость хорошей вентиляции в корпусе.

Расположение Socket AM3+ и опорной пластины стандартно. Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов.

Сам преобразователь основан на ШИМ-контроллере Upi Semiconductor uP1601P. Для питания MSI 970A-G43 предназначены основной 24-х и дополнительный 8-контактный разъемы. Наличие усиленного 8-контактного разъема питания позволяет надеяться на, как минимум, неплохой разгонный потенциал, что мы и проверим в соответствующем разделе.

Возможности расширения функциональности материнской платы MSI 970A-G43 вполне стандартные. В наличии два слота для установки графических адаптеров — PCI-Express x16, которые делят между собой 20 линий спецификации 2.0.

Читайте также: Файл thumbdata3 1967290299 что это

Производителем заявлена поддержка технологии AMD CrossFireX, но при использовании двух графических адаптеров линии между слотами распределяются по схеме х16+х4. Подобный режим, к сожалению, не позволит в полной мере раскрыть потенциал связки из двух производительных видеокарт.

Также расширение функциональности материнской платы возможно за счет двух слотов PCI-Express х1 и двух PCI.

Возможности Multi I/O обеспечены микросхемой Fintek F71889ED, которая управляет портами COM и PS/2, работой системных вентиляторов, а также обеспечивает мониторинг.

Работа четырех портов USB 3.0 реализована силами двух популярных и проверенных временем контроллеров RENESAS UPD720202.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

На интерфейсную панель материнской платы MSI 970A-G43 выведены следующие порты:

Можно отметить хорошую компоновку интерфейсной панели, в особенности как для бюджетной платы, ведь в наличии все необходимые современные порты для комфортной работы.

Материнская плата MSI 970A-G43 оснащена вполне достаточным количеством разъемов для подключения вентиляторов. Помимо четырехконтактного разъема для процессорного кулера, в наличии еще два разъема для системных вентиляторов (один трехконтактный и один четырехконтактный).

UEFI BIOS

На материнской плате MSI 970A-G43 используется современный фирменный предзагрузчик ClickBIOS II, основанный на интерфейсе UEFI. Предзагрузчик отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки.

Опции, необходимые для тонкой настройки системы, сгруппированы в разделе «OC Settings».

При необходимости пользователь может получить доступ к регулировкам задержек памяти.

Как видно, поддерживается сохранение пользовательских настроек BIOS в шести различных вариантах, также поддерживается загрузка необходимого профиля с USB накопителя.

Множитель частоты памяти позволяет использовать модули от DDR3-800 до DDR3-2133.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Adjust CPU Ratio

Множитель частоты системной шины

Adjust CPU – NB Ratio

Турбо множитель процессора

Adjust FSB Frequency

Частота оперативной памяти

800, 1066, 1600, 1866, 2133

Напряжение на ядре процессора

Напряжение на системной шине

CPU – NB Voltage

Напряжение на модулях оперативной памяти

Напряжение на северном мосту

Напряжение на южном мосту

Тайминги оперативной памяти

Command Rate, tCL, tRCD, tRP, tRAS, tRTP, tRC, tWR, tRRD, tWTR, tCWL, tFAW, tREF, tRFCo, tRFC1

Также не обошлось без отдельного раздела мониторинга, в котором можно следить за:

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS.

Возможности разгона

При помощи функции автоматического разгона OC Genie II наш тестовый процессор удалось ускорить до частоты в 4000 МГц.

Ручной же разгон путем простого повышения множителя и незначительного повышения напряжения также прошел без проблем, нам удалось добиться более высокой частоты в 4600 МГц.

Оперативная память без проблем заработала на частоте в 2133 МГц без корректировки таймингов.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

AMD FX-8350 (Socket AM3+, 4 ГГц, L3 8 МБ) Turbo Boost: enable C1E: enable

Scythe Kama Angle Rev.B

2x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

AMD Radeon HD 6970 2 ГБ GDDR5

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (560 Вт, 120 мм вентилятор)

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

Результаты тестов:

В процессе тестирования MSI 970A-G43 показала производительность на уровне с более дорогими конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамические диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамические диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Очень хорошо

Предустановленный аудиокодек Realtek ALC887 является неплохим выбором для недорогой материнской платы, поскольку он способен обеспечить более чем достаточное качество звука для повседневного использования.

Выводы

Материнская плата MSI 970A-G43 является отличным представителем сегмента качественных и вместе с тем недорогих решений, предназначенных для работы с процессорами AMD. Пожалуй, главным ее преимуществом является именно сочетание доступной стоимости и хорошей функциональности. Благодаря применению двух сторонних контроллеров материнская плата получила поддержку современного интерфейса USB 3.0. Также из основных отличий от конкурентов стоит выделить оснащение платы, которое выполнено в соответствии с концепцией «Military Class II», а также хороший разгонный потенциал и полноценную поддержку процессоров от AMD на микроархитектуре Piledriver.

К особенностям платы стоит отнести не самую удачную реализацию технологии AMD CrossFireX в режиме х16+х4, который не позволит в полной мере раскрыть возможности связки из двух мощных видеокарт, а также возможные проблемы с доступом к двум из шести портов SATA в случае установки габаритной видеокарты во второй слот расширения PCI-Express.

В целом материнскую плату MSI 970A-G43 можно смело рекомендовать к покупке тем пользователям, которые нуждаются в качественной и недорогой основе для компьютера с процессором от AMD и не планируют использовать связку из двух «топовых» видеокарт.

Источник https://fb.ru/article/226514/materinskaya-plata-msi-a-g-obzor-testirovanie-i-otzyivyi

Источник https://planshet-info.ru/kompjutery/materinskaja-plata-msi-970a-g43-plus-obzor

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
