Платы на базе чипсета B550 представлены в широком ассортименте. Среди различных моделей вы встретите много интересных устройств, которые, к сожалению, нельзя назвать доступными. С такими платами по большому счету все ясно, ведь тестовая лаборатория изучила немало добротных B550-материнок. Но как обстоят дела с устройствами попроще и подешевле? Узнаете, прочитав эту статью

⇣ Содержание

  • Страница 1 — Технические характеристики участников тестирования. ASRock B550M-HDV. ASRock B550M Pro4
    • § Технические характеристики участников тестирования
    • § ASRock B550M-HDV
    • § ASRock B550M Pro4
    • § ASUS PRIME B550M-A
    • § ASUS PRIME B550M-K
    • § GIGABYTE B550M DS3H
    • § GIGABYTE B550M S2H
    • § MSI B550M PRO-VDH WIFI
    • § Стенд и методика тестирования
    • § Результаты тестирования
    • § Выводы

    Так сложилось, что к нам в редакцию для одиночных обзоров приезжают в основном материнские платы дороже 15 000 рублей. В этом году, если говорить о чипсете AMD B550, мы протестировали такие модели, как ASUS ROG STRIX B550-E GAMING, ASUS ROG STRIX B550-F GAMING (WI-FI), ASRock B550 PG Velocita, GIGABYTE B550 Vision D и MSI MAG B550 Tomahawk. Ни одно из устройств не провалилось, и было бы странно наблюдать обратное. Выход таких плат в продажу наглядно показывает, что AMD делает большую ставку именно на набор логики B550, а потому инициатива производителей, присылающих подобные платы, вполне оправданна. И все же очевидно, что наиболее продаваемыми в нашей стране будут материнки попроще и подешевле. Именно это и замотивировало нас создать очередной сравнительный тест. Сегодня вы познакомитесь сразу с семью B550-платами, которые стоят 10 000 рублей и меньше.

    ⇡#Технические характеристики участников тестирования

    Возможности чипсета AMD B550 уже хорошо известны — повторюсь, на нашем сайте вышло много одиночных обзоров матплат. Этот набор логики появился спустя год после X570, и устройства на его основе получили поддержку PCI Express 4.0 и гарантированную стопроцентную совместимость с чипами Ryzen 5000. Однако на старте продаж цены на B550-платы нас явно не обрадовали — в июле и августе многие новинки стоили больше 10 000 рублей. Как видите, к концу года ситуация несколько изменилась, и сегодня вы познакомитесь сразу с семью устройствами, подходящими под наш основной критерий. Полный перечень устройств и их характеристики приведены в таблице ниже.

    ASRock B550M-HDV ASRock B550M Pro4 ASUS PRIME B550M-A ASUS PRIME B550M-K GIGABYTE B550M DS3H GIGABYTE B550M S2H MSI B550M PRO-VDH WIFI
    Поддерживаемые процессоры AMD Ryzen 3/5/7 (Zen/Zen+/Zen 2/Zen 3)
    Чипсет B550
    Подсистема памяти 2 × DIMM, до 64 Гбайт DDR4-2133-4733 4 × DIMM, до 128 Гбайт DDR4-2133-4733 4 × DIMM, до 128 Гбайт DDR4-2133-4400 4 × DIMM, до 128 Гбайт DDR4-2133-4800 4 × DIMM, до 128 Гбайт DDR4-2133-4733 2 × DIMM, до 64 Гбайт DDR4-2133-5100 4 × DIMM, до 128 Гбайт DDR4-2133-4400
    Слоты расширения 1 × PCI Express x16 4.0
    1 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    1 × PCI Express x4 3.0
    1 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    2 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    2 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    1 × PCI Express x4 3.0
    1 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    2 × PCI Express x1 3.0
    1 × PCI Express x16 4.0
    2 × PCI Express x1 3.0
    Интерфейсы накопителей 1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x2 3.0 и SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2230) с поддержкой модулей Wi-Fi/BT 4.0 и SATA 6 Гбит/с
    6 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 3.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 3.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x2 3.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
    1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 3.0 и SATA 6 Гбит/с
    4 × SATA 6 Гбит/с
    RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
    Локальная сеть 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с 1 × Realtek RTL8118AS, 10/100/1000 Мбит/с 1 × Realtek RTL8118AS, 10/100/1000 Мбит/с 1 × Realtek RTL8111H, 10/100/1000 Мбит/с
    Аудиоподсистема Realtek ALC887 7.1 HD Realtek ALC1200 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC887 7.1 HD Realtek ALC892/ALC897 7.1 HD
    Внутренние интерфейсы 1 × F-Audio
    1 × TPM
    1 × COM
    2 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    1 × F-Audio
    1 × TPM
    1 × COM
    2 × USB 2.0
    2 × USB 3.2 Gen1 Type A
    2 × RGB LED
    2 × LED
    1 × F-Audio
    1 × TPM
    1 × COM
    2 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    2 × Aura RGB
    1 × LED
    1 × S/PDIF
    1 × F-Audio
    1 × TPM
    1 × COM
    2 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    2 × RGB LED
    2 × LED
    1 × F-Audio
    1 × TPM
    1 × COM
    1 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    2 × RGB LED
    2 × LED
    1 × F-Audio
    1 × TPM
    1 × COM
    1 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    1 × RGB LED
    1 × LED
    1 × F-Audio
    1 × TPM
    1 × COM
    2 × USB 2.0
    1 × USB 3.2 Gen1 Type A
    1 × USB 3.2 Gen1 Type C
    2 × RGB LED
    2 × LED
    Интерфейсы на задней панели 1 × PS/2
    1 × D-Sub
    1 × DVI-D
    1 × HDMI
    2 × USB 2.0 Type A
    4 × USB 3.2 Gen1 Type A
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × D-Sub
    1 × DisplayPort
    1 × HDMI
    2 × USB 2.0 Type A
    4 × USB 3.2 Gen1 Type A
    1 × USB 3.2 Gen2 Type A
    1 × USB 3.2 Gen2 Type C
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × D-Sub
    1 × DVI-D
    1 × HDMI
    4 × USB 3.2 Gen1 Type A
    2 × USB 3.2 Gen2 Type A
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × D-Sub
    1 × DVI-D
    1 × HDMI
    4 × USB 3.2 Gen1 Type A
    2 × USB 3.2 Gen2 Type A
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × DVI-D
    1 × HDMI
    2 × USB 2.0 Type A
    4 × USB 3.2 Gen1 Type A
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × D-Sub
    1 × DVI-D
    1 × HDMI
    2 × USB 2.0 Type A
    4 × USB 3.2 Gen1 Type A
    1 × RJ-45
    3 × 3,5 мм
    1 × PS/2
    1 × D-Sub
    1 × DisplayPort
    1 × HDMI
    2 × USB 2.0 Type A
    4 × USB 3.2 Gen1 Type A
    1 × RJ-45
    3 × 3,5 мм
    Форм-фактор mATX,230 × 201 мм mATX,244 × 244 мм mATX,244 × 244 мм mATX,244 × 244 мм mATX,244 × 244 мм mATX,244 × 205 мм mATX,244 × 244 мм
    Цена ~7 000 руб. ~9 000 руб. ~10 000 руб. ~9 000 руб. ~8 000 руб. ~7 000 руб. ~10 000 руб.

    Материнские платы нам любезно предоставил компьютерный магазин «Регард». Если вы откроете каталог B550-устройств на сайте, то увидите, что я взял практически все модели дешевле 10 000 рублей. В сравнительное тестирование не попала только GIGABYTE B550M AORUS ELITE, но она очень похожа на модель B550M DS3H. Такие платы, как GIGABYTE B550M AORUS PRO-P и ASRock B550 Phantom Gaming 4, стоят уже больше 10 000 рублей.

    Легко заметить, что недорогие B550-платы обладают сходными чертами. Например, все семь моделей созданы на базе форм-фактора mATX, следовательно, они имеют ограниченное число слотов расширения. Внимательно изучив таблицу, можно увидеть, что в таких устройствах используются далеко не самые современные и качественные контроллеры и интерфейсы. Элементарный пример: только ASRock B550M Pro4, ASUS PRIME B550M-A и ASUS PRIME B550M-K получили порты USB 3.2 с пропускной способностью 10 Гбит/с.

    На самом деле ко мне приехало сразу восемь устройств, однако одна модель вела себя нестабильно во время тестирования. Речь идет о Biostar B550MH, конвертер питания которой сильно греется даже во время простоя стенда. Смена прошивки BIOS не привела к улучшению ситуации, а внешний осмотр не выявил каких-либо конструктивных дефектов у платы. Так что было решено дисквалифицировать это устройство.

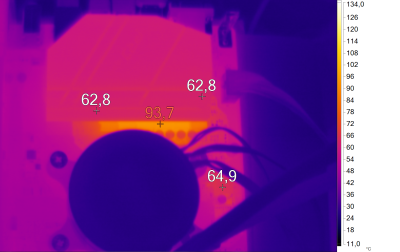

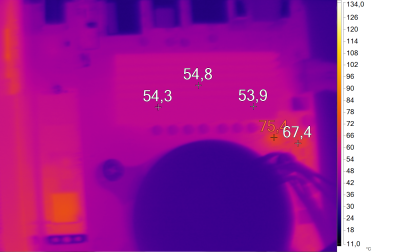

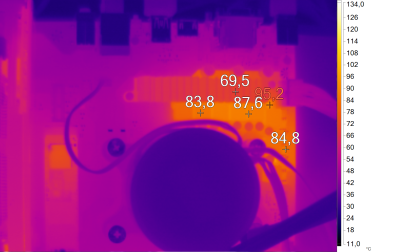

     Нагрев Biostar B550MH без нагрузки (AMD Ryzen 7 3800X)

    Нагрев Biostar B550MH без нагрузки (AMD Ryzen 7 3800X)

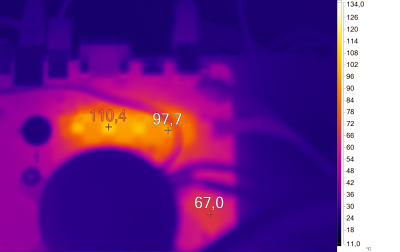

     Нагрев Biostar B550MH без нагрузки (AMD Ryzen 5 3600)

    Нагрев Biostar B550MH без нагрузки (AMD Ryzen 5 3600)

    ⇡#ASRock B550M-HDV

    Комплект поставки всех без исключения материнских плат можно охарактеризовать всего одним словосочетанием — минимально необходимый. В коробке с устройствами лежали кабели SATA (чаще всего две штуки), заглушка I/O-панели, винты для крепления M.2-накопителей, диск с драйверами и сопутствующим ПО и бумажное руководство по эксплуатации. Так что особого смысла разбирать комплект поставки героев сегодняшней статьи я не вижу.

     ASRock B550M-HDV

    Знакомство с B550-платами мы начнем с самого дешевого представителя, ведь ASRock B550M-HDV в некоторых магазина стоит даже меньше 6 000 рублей. Так как мы имеем дело с одними из самых недорогих плат, то нет ничего удивительного в том, что производители экономят буквально на всем — в том числе и на текстолите. Да, размеры печатной платы B550M-HDV сильно урезаны относительно форм-фактора mATX и составляют 230 × 201 мм. Впрочем, бывают mATX-материнки еще меньше. Вот и получается, что вместо четырех слотов расширения плата ASRock имеет всего два. Столько же у модели и DIMM-слотов, предназначенных для установки оперативной памяти.

    Применение PCB меньшего размера влечет за собой некоторые нюансы во время сборки. Например, вы не сможете закрепить материнку по правому краю, следовательно, при подключении модулей оперативной памяти, SATA-коннекторов и 24-пинового разъема блока питания текстолит будет заметно прогибаться. Учтите этот момент на будущее. Второй минус — малое расстояние до портов для установки оперативной памяти. Так что советуем подобрать в систему небольшой кулер.

    Первым слотом идет PCI Express x16, а вот единственный M.2-порт расположен сразу же за ним. Такое конструкторское решение мне не нравится, так как если вы установите в систему с ASRock B550M-HDV мощную и горячую видеокарту, то она будет греть закрепленный NVMe SSD. В остальном же к разводке компонентов на плате у меня претензий нет.

    Дисковая подсистема у платы очень простая. Про единственный M.2 я уже сказал, но на правой стороне PCB есть еще четыре порта SATA 6 Гбит/с. В принципе, такого количества разъемов оказывается вполне достаточно для среднестатистического игрового ПК и уж тем более для офисной машины. Колодки развернуты относительно плоскости PCB на 90 градусов. Поэтому в слот PCI Express x16 смело можно устанавливать видеокарты длиннее 190 мм.

    Еще одна проблема самых дешевых материнских плат — наличие небольшого числа разъемов для подключения вентиляторов. ASRock B550M-HDV, как и большинство других матплат, принимающих участие в сегодняшнем тестировании, оснащена всего тремя 4-штырьковыми коннекторами. Два из них расположены рядом с гнездом AM4: к одному разъему мы подключим вентилятор процессорной СО, а к другому — корпусную крыльчатку, закрепленную на задней стенке. Еще один 4-пиновый коннектор разведен в нижней части PCB — к нему мы подключим вентилятор, прикрученный к передней панели корпуса. Если ваша сборка будет иметь именно такую схему подключения «карлсонов», то никаких проблем вы не испытаете. А вот если вентиляторов в системе окажется гораздо больше, то придется выкручиваться из сложившейся ситуации: докупать разветвители, переходники, реобасы или же выбирать корпус с уже предустановленной регулировкой частоты вращения вентиляторов.

    Все три коннектора, кстати, могут управлять вращением крыльчаток как с ШИМ, так и без нее. Частоту вращения можно привязать либо к температуре центрального процессора, либо к температуре чипсета.

    Внутренние порты ASRock B550M-HDV:

    • 1 × F-Audio,
    • 1 × TPM,
    • 1 × COM,
    • 2 × USB 2.0,
    • 1 × USB 3.2 Gen1 Type A.

    Порты на I/O-панели:

    • 1 × PS/2,
    • 1 × D-Sub,
    • 1 × DVI-D,
    • 1 × HDMI,
    • 2 × USB 2.0 Type A,
    • 4 × USB 3.2 Gen1 Type A,
    • 1 × RJ-45,
    • 3 × 3,5 мм.

    За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H, а за звук — Realtek ALC887. Никаких японских конденсаторов, не проводящих ток слоев текстолита и усилителей для наушников вы здесь не увидите — это бюджетная материнка.

    Подсистема питания ASRock B550M-HDV состоит из честных шесть фаз, работающих по схеме 4+2 (питание CPU + питание SoC). Для большей наглядности приведу компоненты VRM-зоны в виде списка:

    • Контроллер — Richtek RT3667BQ.
    • Дублеры фаз — не предусмотрены.
    • Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × Sinopower SM4337 и 1 × Sinopower SM4336.
    • Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.

    Дополнительного охлаждения мосфеты конвертера питания не получили.

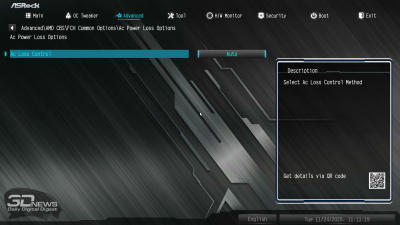

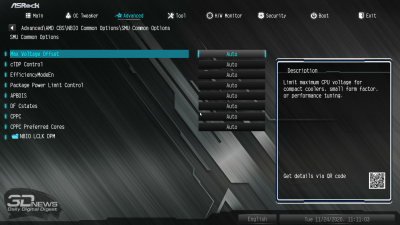

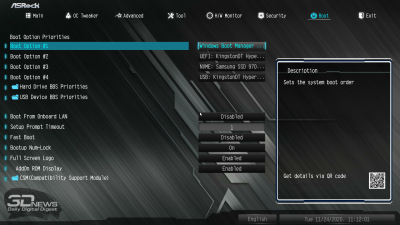

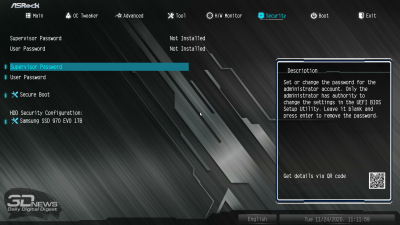

    ASRock B550M-HDV
    Напряжение, мин./макс. значения и шаг, В
    CPU Voltage (VID) 0,9/1,55 0,0625
    CPU Voltage (VID) Offset Не предусмотрен
    SoC/Uncore OC Voltage (VID) 0,7/1,55 0,01
    SoC/Uncore OC Voltage (VID) Offset Не предусмотрен
    CLDO VDDP Voltage Control 0,7/1,55 0,001
    CLDO VDDG CCD Voltage Control 0,7/1,55 0,001
    CLDO VDDG IOD Voltage Control 0,7/1,55 0,001
    CPU VDD 1.8 Voltage 1,7/2,1 0,05
    DRAM Voltage 1,1/1,8 0,01
    VDDP 0,9/1,13 0,005
    Load-Line Calibration
    CPU Load-Line Calibration (уровни) Не предусмотрено
    VDDSOC Load-Line Calibration (уровни) Не предусмотрено
    Датчики температуры
    CPU Temperature, M/B Temperature
    Дополнительно
    Настройка первичных таймингов Предусмотрена
    Настройка вторичных и третичных таймингов Предусмотрена
    Профили настроек BIOS Есть, 10 слотов
    Очистка SSD Предусмотрена

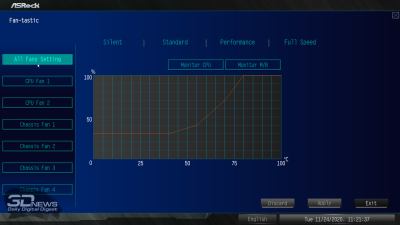

    Настройка вращения вентиляторов Предусмотрена (Fan-tastic, FanTuning)
    Изменение BCLK Предусмотрено, 100-150 МГц с шагом 0,0625 МГц
    Автоматический разгон процессора Не предусмотрен
    Автоматический разгон памяти Не предусмотрен
    Обновление BIOS без включения платы Не предусмотрено

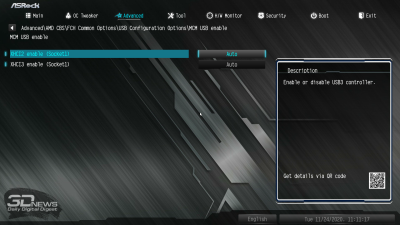

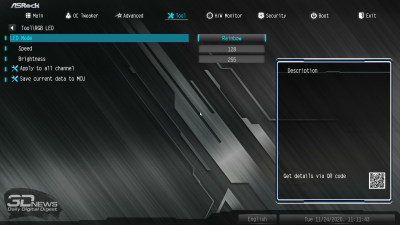

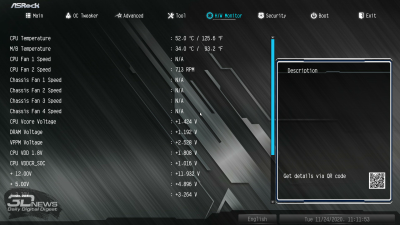

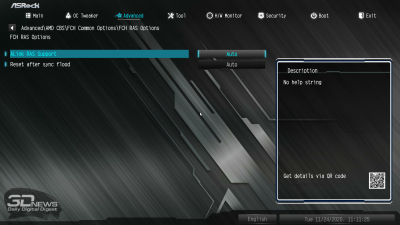

    ASRock B550M-HDV

     ASRock B550M Pro4

    Смотреть все изображения (56)

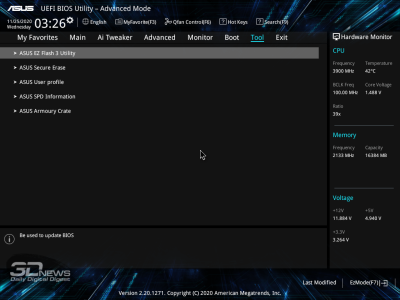

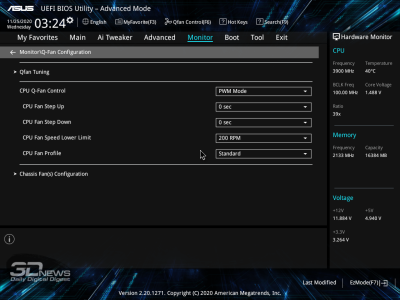

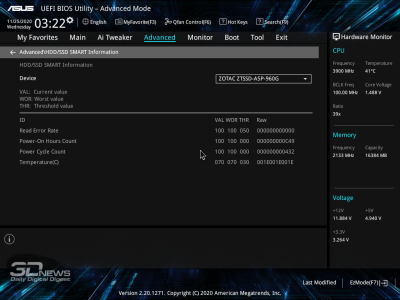

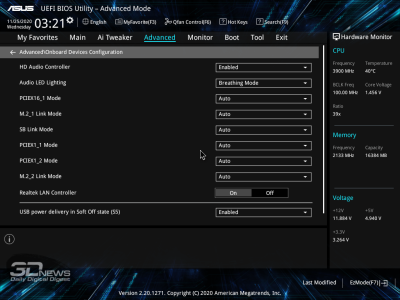

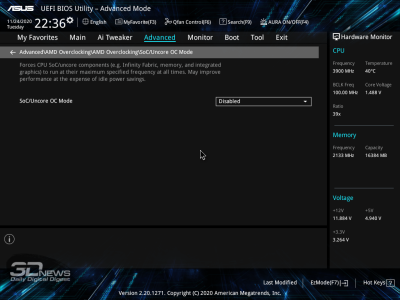

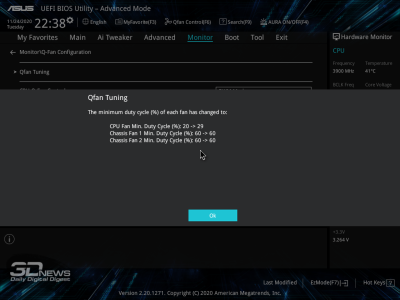

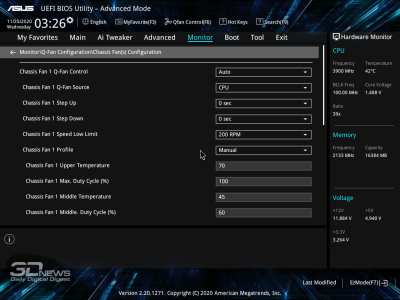

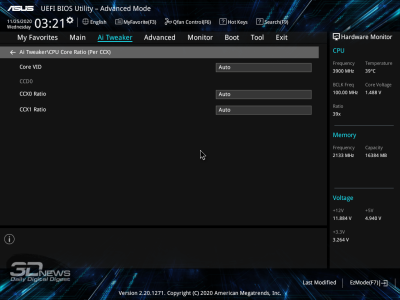

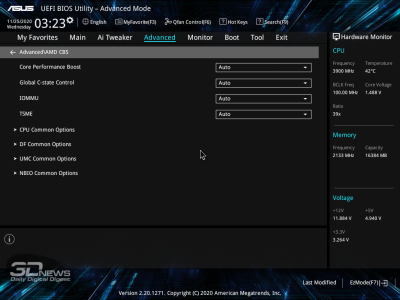

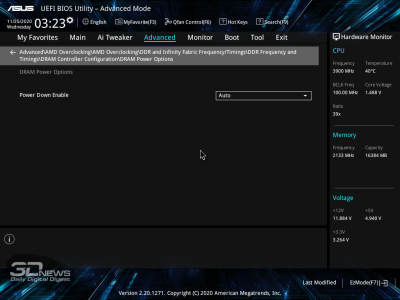

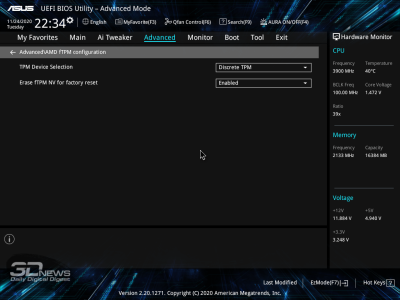

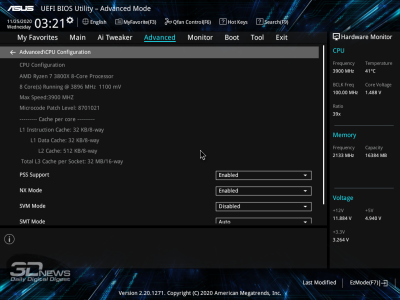

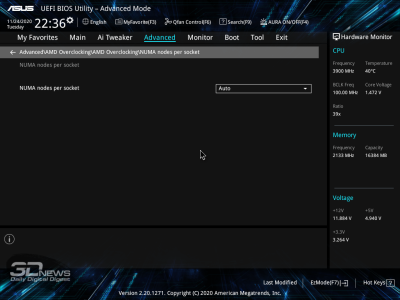

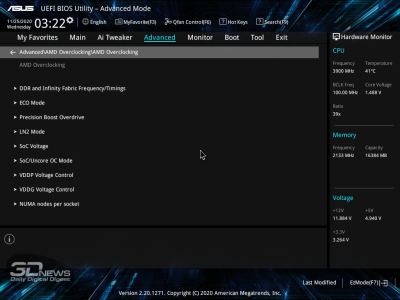

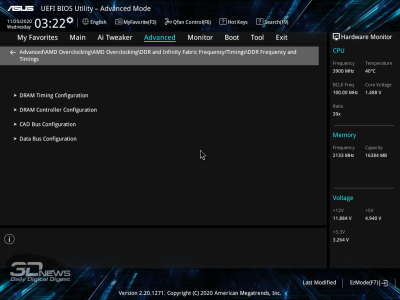

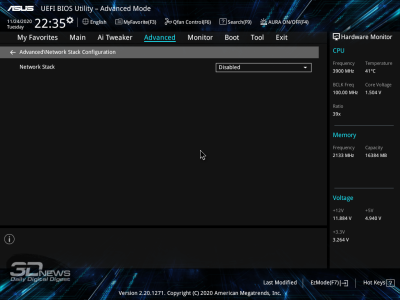

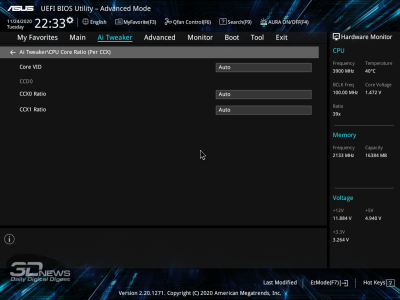

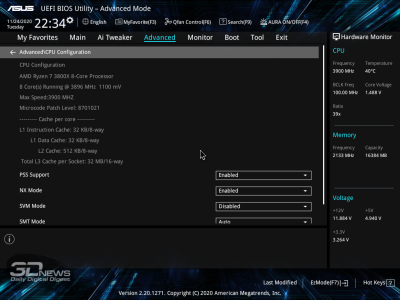

     ASUS PRIME B550M-A

    Смотреть все изображения (48)

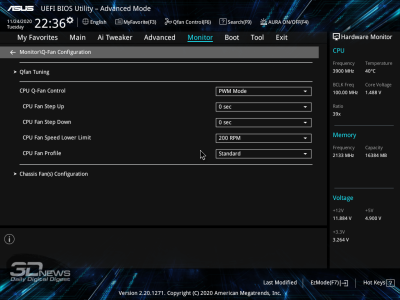

     ASUS PRIME B550M-K

    Смотреть все изображения (52)

     GIGABYTE B550M DS3H

    Смотреть все изображения (55)

    Смотреть все
    изображения (55)

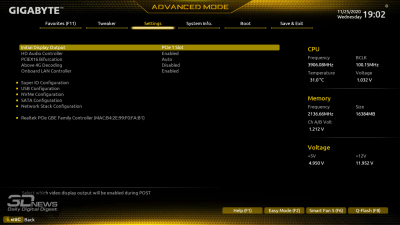

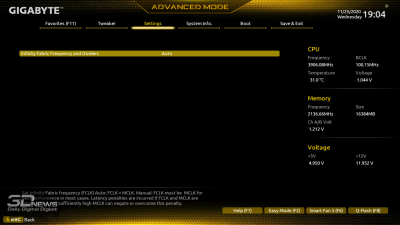

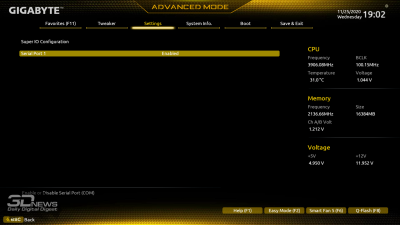

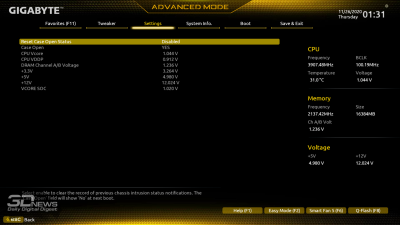

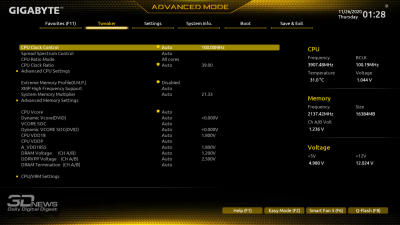

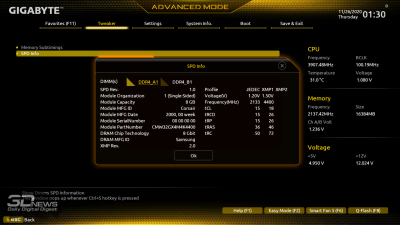

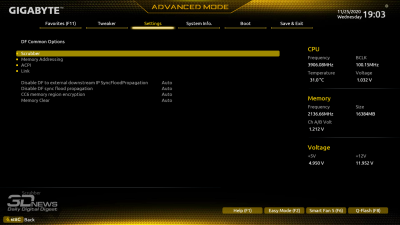

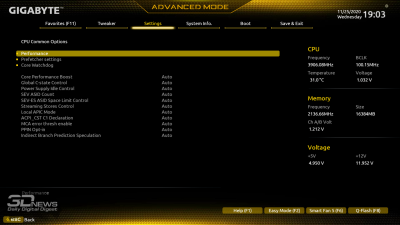

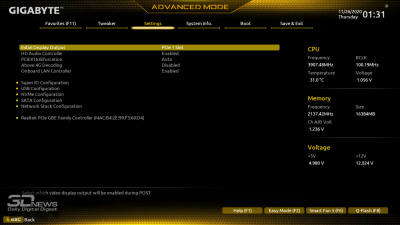

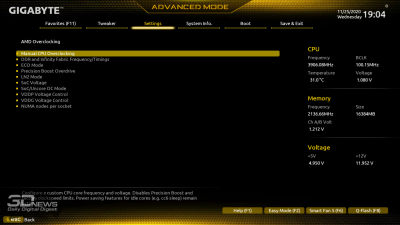

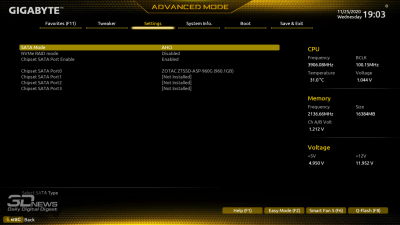

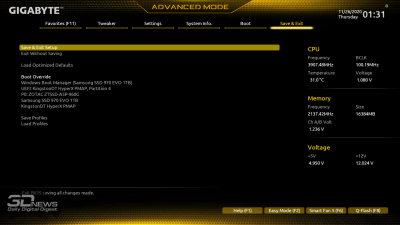

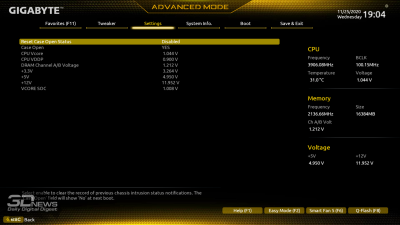

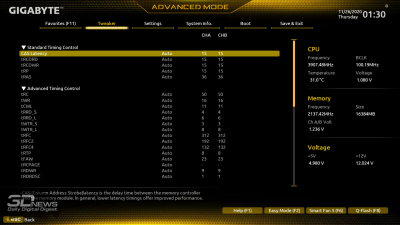

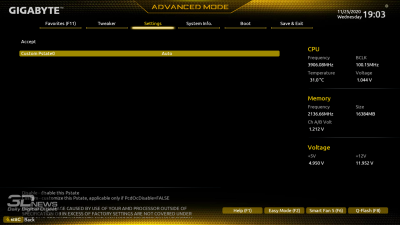

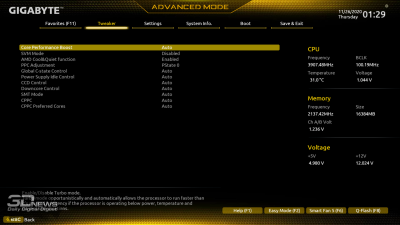

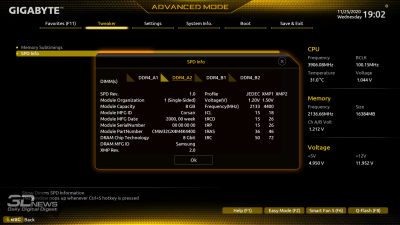

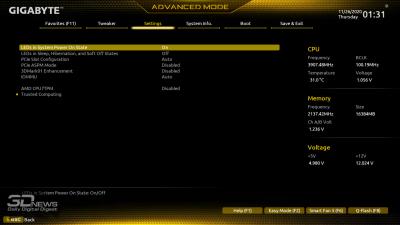

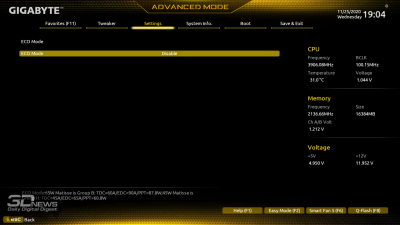

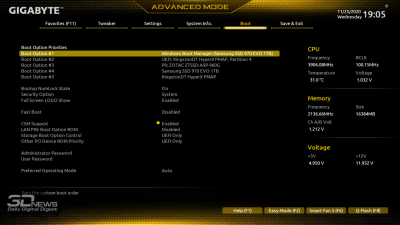

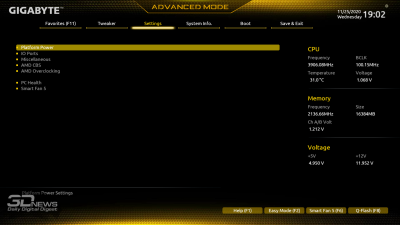

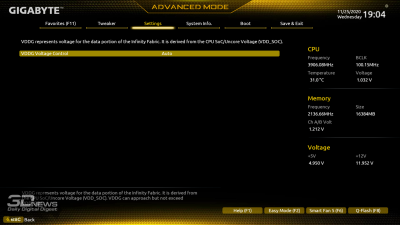

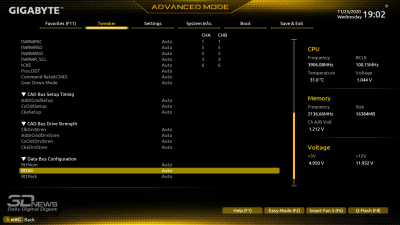

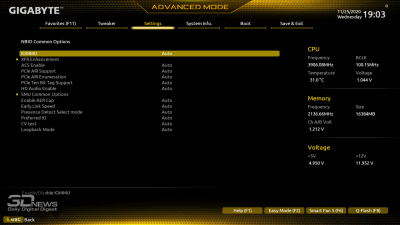

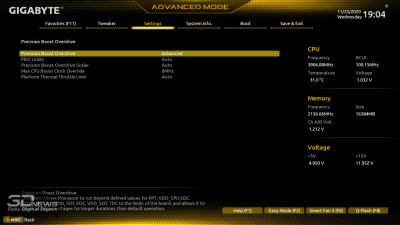

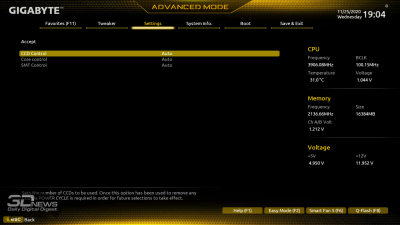

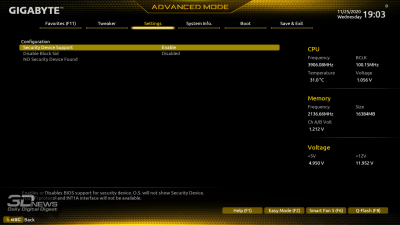

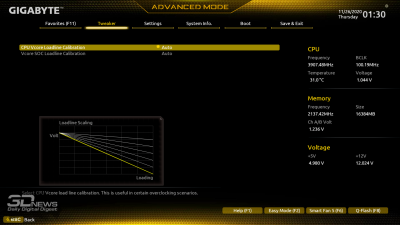

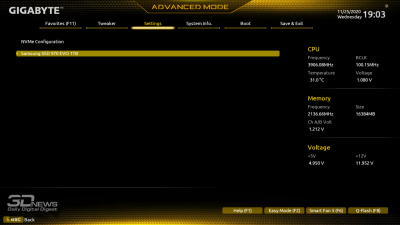

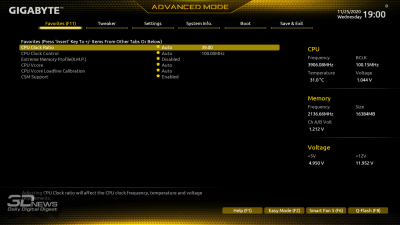

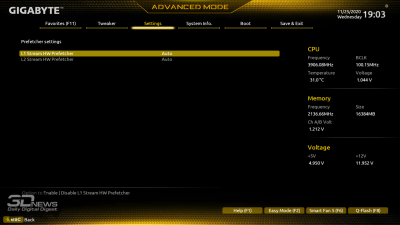

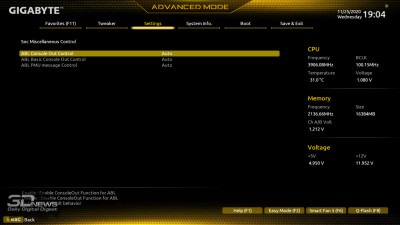

    Я не заметил каких-либо существенных изменений в прошивке B550M DS3H, хотя стоит признать, что обновленный BIOS платы стал гораздо симпатичнее — сравниваю GIGABYTE UEFI с платами 300-й и 400-й серий. Как всегда, выделяю очень удобную функцию Smart Fan 5. С ее помощью можно настроить работу любого подключенного к материнке вентилятора. При этом плата оснащена сразу четырьмя термодатчиками: System 1, PCH, VRM MOS и VRM SOC.

    Интересно, что раньше создатели GIGABYTE снабжали свои бюджетные платы весьма урезанными в плане разгона прошивками. Например, GIGABYTE GA-AB350-GAMING 3 в свое время могла изменять напряжение только трех параметров системы: CPU Vcore, Vcore SOC и DRAM Voltage. В B550M DS3H набор напряжений, поддающихся регулировке, оказался гораздо богаче. Плюс есть возможность тонко регулировать LLC.

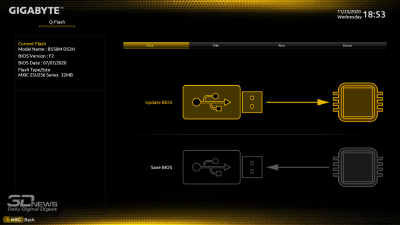

    Обе платы GIGABYTE поддерживают функцию Q-Flash Plus, позволяющую обновить микрокод BIOS без установки ЦП, ОЗУ и графической карты. Для этого на PCB устройства есть специальная кнопка. Q-Flash Plus может не пригодиться ни разув жизни, но сейчас наличие этой функции актуально как никогда. Судите сами: ни одна из восьми материнских плат, приехавших ко мне, не поддерживала Ryzen 5000 из коробки — все устройства были оснащены старыми версиями. Например, в B550M DS3H была установлена прошивка F2, выпущенная в начале июля 2020 года. Прошло почти полгода, а на полках компьютерных магазинов лежат платы со старыми версиями BIOS — этот факт я неоднократно подчеркивал в выпусках «Компьютера месяца». И вот вы покупаете вместе с B550M DS3H любой из ныне продающихся Ryzen 5000, но без обновленной версии BIOS материнская плата его попросту не определит. Наличие такой функции, как Q-Flash Plus, избавит вас от необходимости искать старый Ryzen (чтобы запустить систему и самостоятельно обновить прошивку до нужной версии) или же обращаться в сервисный центр магазина, в котором вы купили эту материнскую плату.

    ⇡#GIGABYTE B550M S2H

    Модель GIGABYTE B550M S2H оказалась намного проще только что рассмотренной B550M DS3H. Здесь используется и печатная плата меньшей площади, и всего два слота DIMM. Впрочем, «под нож» было пущено далеко не все.

     GIGABYTE B550M S2H

    GIGABYTE B550M S2H

    Плата стала на 40 мм уже по сравнению с DS3H. Устройство лишилось второго M.2-порта, а основной разъем для NVMe-накопителя теперь поддерживает только SSD длиной до 80 мм включительно. В целом единственный M.2-порт расположен удачно, чего нельзя сказать про SATA 6 Гбит/с.

    Хорошо, что производитель не стал урезать коннекторы для подключения вентиляторов. Вы будете смеяться, но среди B550-материнок есть и такие (речь про дисквалифицированную плату BIOSTAR). Коннекторы распаяны так, что удобнее подключать вентилятор, закрепленный на задней стенке корпуса. Все порты — четырехконтактные, но плата умеет управлять частотой вращения и вентиляторов без ШИМ. Доступны режимы регулировки как по частоте, так и по напряжению.

    Внутренние порты GIGABYTE B550M S2H:

    • 1 × F-Audio,
    • 1 × TPM,
    • 1 × COM,
    • 1 × USB 2.0,
    • 1 × USB 3.2 Gen1 Type A,
    • 1 × RGB LED,
    • 1 × LED.

    Порты на I/O-панели:

    • 1 × PS/2,
    • 1 × D-Sub,
    • 1 × DVI-D,
    • 1 × HDMI,
    • 2 × USB 2.0 Type A,
    • 4 × USB 3.2 Gen1 Type A,
    • 1 × RJ-45,
    • 3 × 3,5 мм.

    Вы не поверите, но за Ethernet-соединение отвечает контроллер Realtek RTL8118AS, а за звук — Realtek ALC887. Ну и второй «сюрприз» — звуковой тракт приправлен четырьмя аудиофильскими японскими конденсаторами и изолирован от других элементов печатной платы (в GIGABYTE полосу не проводящего ток текстолита называют антишумовым экраном).

    Подсистема питания GIGABYTE B550M S2H целиком и полностью перекочевала из B550M DS3H. Мы видим:

    • Контроллер — Renesas RAA229004.
    • Дублеры фаз — нет.
    • Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × ONSemi 4C10N и 2 × 4C06N.
    • Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 1 × ONSemi 4C10N и 1 × 4C06N.

    Только в отличие от более качественной «доски», конвертер питания GIGABYTE B550M S2H охлаждается радиатором меньшего размера.

    GIGABYTE B550M S2H
    Напряжение, мин./макс. значения и шаг, В
    CPU Vcore 0,752/1,802 0,006
    Dynamic Vcore (DVID) -0,204/0,204 0,006
    VCORE SOC 0,752/1,802 0,006
    Dynamic VCORE SOC (DVID) -0,204/0,204 0,006
    CPU VDD18 1,6/2,32 0,04
    CPU VDDP -0,2/0,7 0,02
    A_VDD18S5 1,5/2 0,02
    DRAM Voltage 1/2 0,01
    DDRVPP Voltage 1,98/3,02 0,04
    DRAM Termination -0,15/0,4 0,005
    Load-Line Calibration
    CPU Load-Line Calibration (уровни) 8
    VDDSOC Load-Line Calibration (уровни) 7
    Датчики температуры
    CPU Temperature, System 1, VSOC MOS, PCH, VRM MOS
    Дополнительно
    Настройка первичных таймингов Предусмотрена
    Настройка вторичных и третичных таймингов Предусмотрена
    Профили настроек BIOS Есть, 8 слотов
    Очистка SSD Не предусмотрена

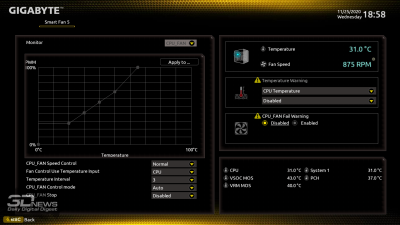

    Настройка вращения вентиляторов Предусмотрена (Smart Fan 5)
    Изменение BCLK Предусмотрено, 100-119 МГц с шагом 1 МГц
    Автоматический разгон процессора Не предусмотрен
    Автоматический разгон памяти Не предусмотрен
    Обновление BIOS без включения платы Предусмотрено

    GIGABYTE B550M S2H

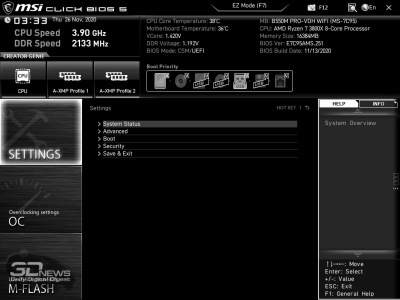

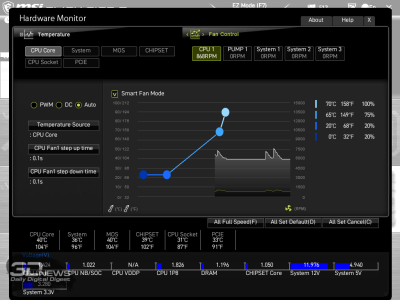

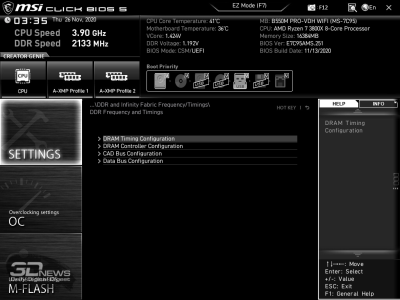

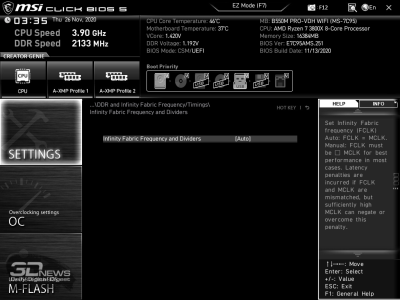

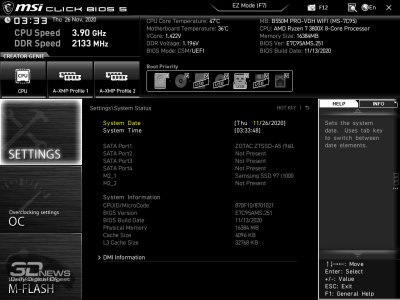

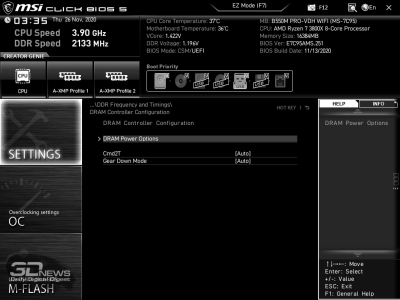

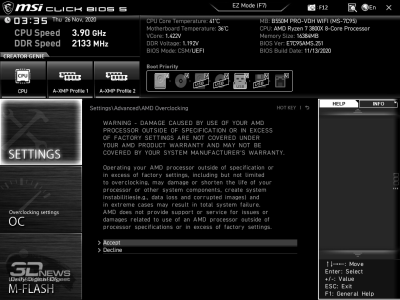

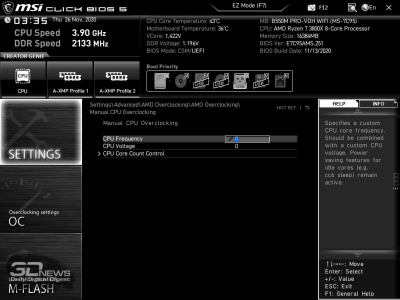

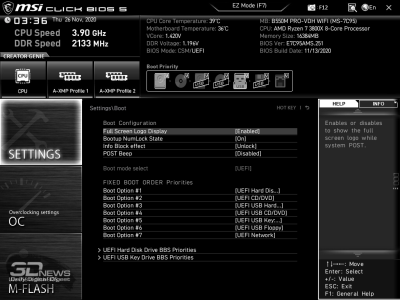

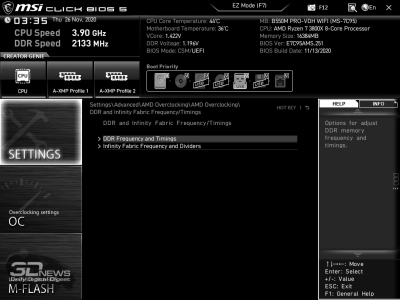

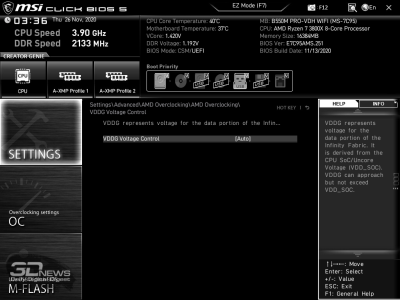

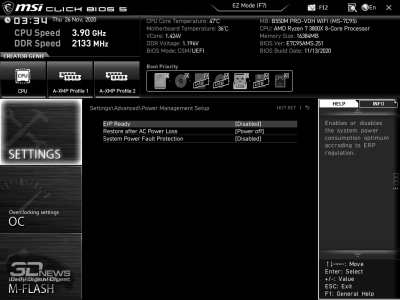

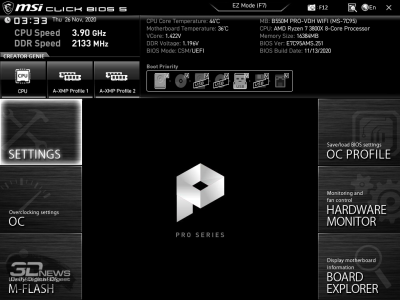

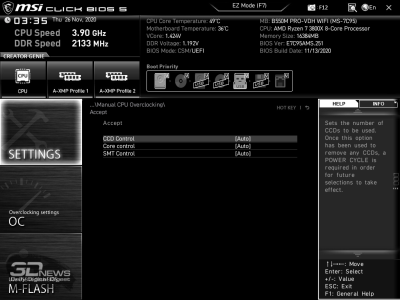

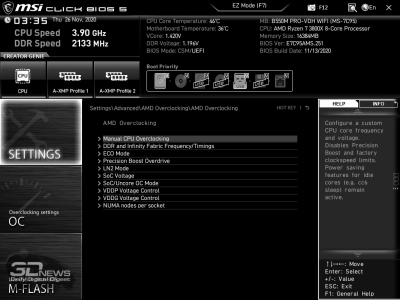

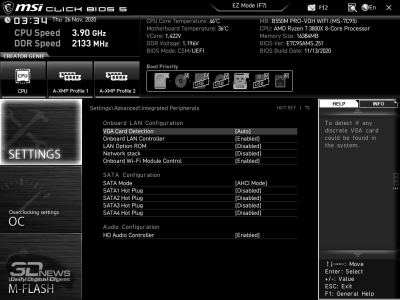

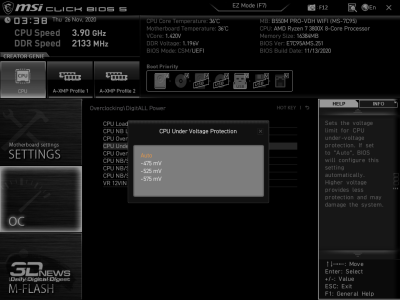

     MSI B550M PRO-VDH WIFI

    Смотреть все изображения (60)

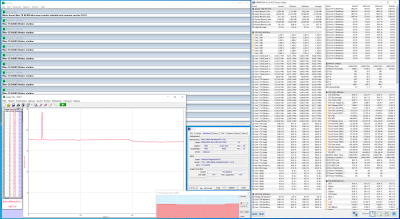

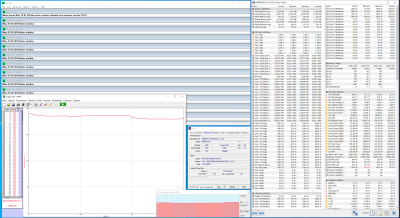

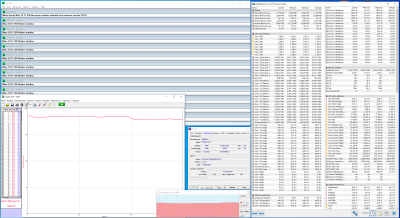

     Нагрузка AMD Ryzen 7 3800X в Battlefield V

    Смотреть все изображения (14)

    Смотреть все изображения (39)

    Смотреть все
    изображения (39)

    Картина вырисовывается не очень радужная. По сути, у меня нет претензий только к ASRock B550M Pro4 и MSI B550M PRO-VDH WIFI — эти платы подходят для работы с любым поддерживаемым процессором Ryzen. С большой натяжкой к этой когорте можно отнести ASUS PRIME B550M-A — ее конвертер питания в том же «Блендере» нагревается до 100 градусов Цельсия, но стенд прошел все тесты. Просто с этой «мамкой» обязательно нужно использовать воздушную СО. Корпус с хорошей продуваемостью тоже очень не помешает.

    Остальные же устройства не обеспечивают стабильную работу Ryzen 7 3800X. Впрочем, нет, позвольте использовать другую формулировку. Заменим « не обеспечивают стабильную работу Ryzen 7 3800X » на « не обеспечивают стабильную работу Ryzen 7 3800X в ресурсоемких приложениях ». Если вы хотите собрать системный блок на базе 8-, 12- или 16-ядерного Ryzen и использовать его исключительно в играх, то платы ASUS и GIGABYTE условно подходят для этих задач. В Battlefield V конвертер питания перечисленных устройств греется по-прежнему сильно, но частота Ryzen 7 3800X держится на стабильном уровне.

    Все плохо даже в играх только у ASRock B550M-HDV.

    ASRock B550M-HDV ASUS PRIME B550M-K GIGABYTE B550M DS3H GIGABYTE B550M S2H
    Процессор — AMD Ryzen 5 3600
    Тактовая частота процессора, номинальный режим Prime95 3,97-4,04 ГГц 4-4,07 ГГц 4-4,07 ГГц 4-4,07 ГГц

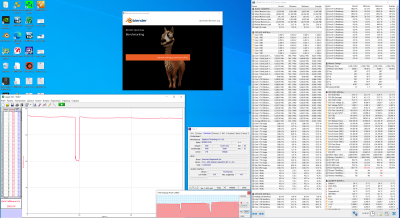

    Blender 2.90 0,54-4,07 ГГц 3,4-4,1 ГГц

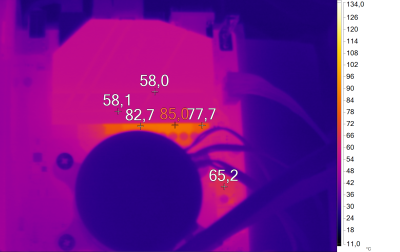

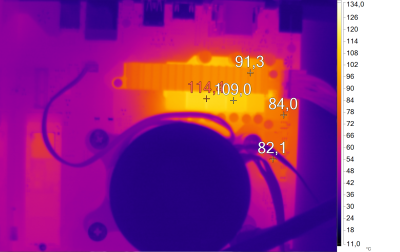

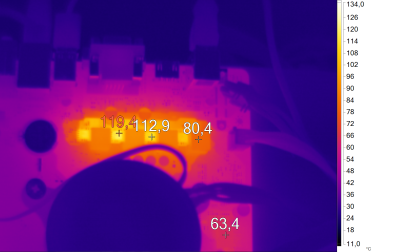

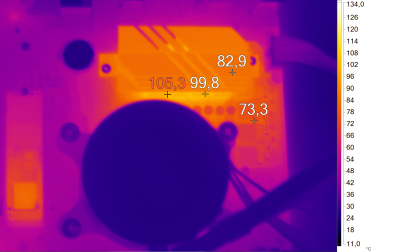

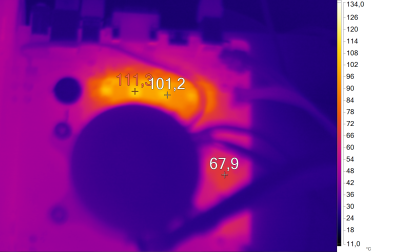

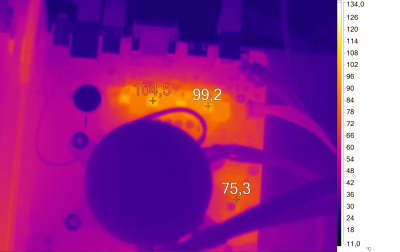

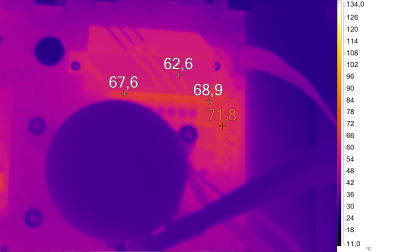

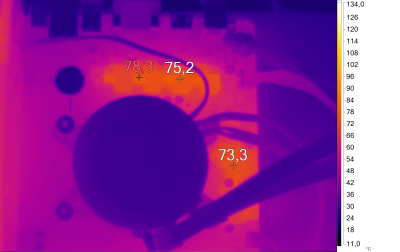

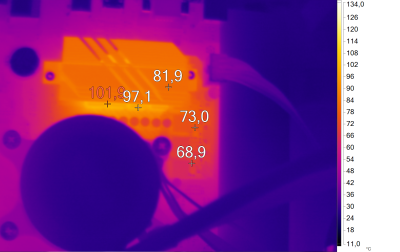

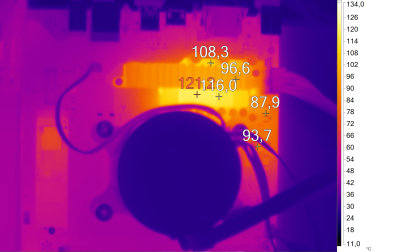

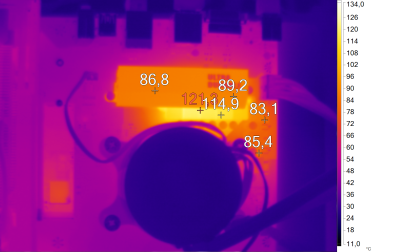

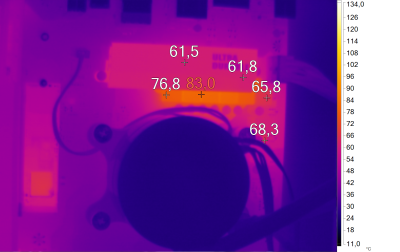

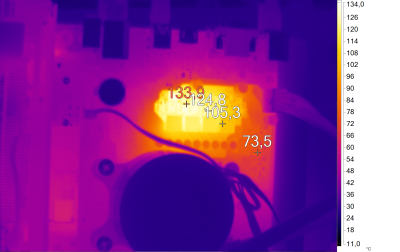

    Снимок тепловизора (максимальная температура VRM на снимке) Prime95 110 ℃ 94 ℃ 83 ℃ 88 ℃
    Blender 2.90 111 ℃ 100 ℃
    Battlefield V 78 ℃ 77 ℃
    CPU Package Power (макс. значение) Prime95 88 Вт 88 Вт 78 Вт 81 Вт
    Вердикт Prime95 Плата ведет себя нестабильно, перегрев конвертера питания Условно-стабильная работа Стабильная работа Стабильная работа
    Blender 2.90
    Battlefield V Стабильная работа в играх Стабильная работа в играх
    Символом «✓» указаны значения, которые не требуют проверки, так как в более ресурсоемких задачах плата работала стабильно.

    Результаты тестирования 3600
    Смотреть все
    изображения (13)

    Больше того: я не рекомендую использовать ASRock B550M-HDV даже в сборках с 6-ядерными Ryzen, такими как Ryzen 5 3600. Эта плата, судя по всему, подходит только для сборки офисных маломощных компьютеров. Остальные же участники тестирования с неразогнанным Ryzen 5 3600 справились и в Prime95, и в Blender, и в Battlefield V.

    Разгон Ryzen 7 3800X при помощи ASRock B550M Pro4

    На мой взгляд, очевидно, что большинство рассмотренных материнских плат не подходят для разгона процессоров Ryzen. Я не вижу смысла «выжимать» дополнительные 200-400 МГц из чипов, когда плата работает, что называется, на грани. Частично мои слова подтверждает разгон Ryzen 7 3800X, установленного в ASRock B550M Pro4. Этот 8-ядерник берет стабильные 4,4-4,5 ГГц, но для этого необходимо серьезно увеличить напряжение VCore. Мне, используя плату ASRock, добиться стабильной работы на частоте 4,4 ГГц в Prime95 не удалось — конвертер питания начал «закипать». Получилось выжать лишь 4,3 ГГц — для этого пришлось выставить напряжение 1,4 В и второй уровень Load-Line Calibration.

    Разгон Ryzen 7 3800X при помощи MSI B550M PRO-VDH WIFI

    Чуть лучше проявила себя MSI B550M PRO-VDH WIFI, с которой все же удалось разогнать Ryzen 7 3800X до 4,4 ГГц. Правда, VRM-зона устройства начала довольно сильно греться. Ну и зачем все это нужно?

    ⇡#Выводы

    Все познается в сравнении, и тестирование дешевых B550-плат привело к мысли, что на данный момент мы имеем дело с весьма… несбалансированными устройствами. Да-да, при бюджете в 10 000 рублей и меньше приходится говорить о самых простых матплатах.

    Вот возьмем откровенного аутсайдера сегодняшнего тестирования — ASRock B550M-HDV. Если вы читали статью внимательно, то наверняка тоже недоумеваете, за что тут платить почти 7 000 рублей. За гарантированную поддержку Zen 3? За наличие PCI Express 4.0? За Smart Access Memory? Нет, нет и еще раз нет, ведь за такую сумму можно взять, например, ASRock B450 PRO4, которая окажется лучше по всем статьям.

    Эта же претензия относится и к другим участникам — платам ASRock, ASUS и GIGABYTE. Так, по цене ASRock B550M Pro4 и ASUS PRIME B550M-A можно взять, например, ASUS TUF GAMING B450M-PRO S или GIGABYTE B450 AORUS PRO — платы с более качественными сетевыми и звуковым контроллерами, более «жирными» конвертерами питания, лучшей функциональностью и уже получившие поддержку чипов Zen 3, кстати. Я бы не задумываясь взял одну из них.

    Пожалуй, только MSI B550M PRO-VDH WIFI выделяется на фоне остальных участников сегодняшнего тестирования. В сравнении с теми же ASUS TUF GAMING B450M-PRO S и GIGABYTE B450 AORUS PRO, имеющими сопоставимую цену, плата MSI уступает только в функциональности (нет USB 3.2 Gen2, например), использует менее качественные сетевой и звуковой чипы, но в остальном смотрится вполне убедительно. В таком ключе «плюшки» в виде PCI Express 4.0 действительно могут привлечь внимание покупателя.

    Выражаем благодарность компьютерному магазину «Регард» за предоставленное для тестирования оборудование.

    Socket AM3, материнские платы: описание, технические характеристики и отзывы

    За весь период своего активного существования материнская плата AMD AM3 была представлена многими производителями. Среди них есть как удачные варианты, так и абсолютно провальные. Некоторые модели плат до сих пор, спустя 6-7 лет, пользуются успехом.

    Так, лидерами в производстве материнских плат этого формата стали MSI, Gigabyte, ASRock и ASUS. Каждый из этих разработчиков постарался создать более качественный продукт и победить конкурентов. Но не у всех это получилось.

    Плата от MSI

    Эта компания уже давно создает неплохие комплектующие. В 2009 году она выпустила MSI 790FX-GD70 AM3. Материнские платы с этим процессорным гнездом только начали появляться на рынке. Поэтому данная модель стала новинкой и сразу привлекла внимание пользователя.

    am3 материнские платы

    Комплектация довольно обычная для этого производителя. Коробка разрисована в огненно-оранжевый цвет. Спереди указана основная спецификация и некоторые поддерживаемые технологии. Внутри коробки нет ничего лишнего: пара инструкций, два диска с драйверами, планка на заднюю панель, 2 переходника, 4 кабеля SATA, пара шлейфов и заглушка.

    Система питания построена на пять фаз, которые используют твердотельные конденсаторы. Кроме того, данная область занята группой транзисторов, рядом с которыми помещен массивный радиатор.

    Система охлаждения в целом неплохая для MSI 790FX-GD70 AM3. Материнские платы нечасто встречались с настолько проработанной деталью. Радиатор имеет изогнутую форму. Одна часть его начинается у южного моста, далее трубка проходит рядом со слотом для видеокарты и переходит в более крупный радиатор. Он охлаждает не только транзисторы, но и северный мост.

    Характеристики плата получила топовые. Она имеет отличный потенциал разгона, также является довольно сильным конкурентом Gigabyte 880GA-UD3H. Эту модель мы рассмотрим далее. Но главным недостатком этой платы все же стало то, что пользователь не может разблокировать отключенные ядра процессоров AMD Phenom II. Конечно, для многих эта проблема станет решающей в выборе материнки. Но нельзя забывать, что MSI 790FX-GD70 – модель, позволяющая разогнать процессор до 4 ГГц, поэтому и выбор чипа должен быть соответствующим.

    socket am3 материнские платы

    Отзывы о MSI

    Пользователи отозвались об этой плате хорошо. Хвалили полный комплект, отличный разгонный потенциал, легкую регулировку в «БИОС», имеющиеся технологии. Система охлаждения справлялась хорошо даже с самыми сложными задачами. Особенно важно, что эта плата была актуальна даже через 3-4 года. Единственное, чего со временем ей стало не хватать – это поддержки чипов AM3+. Материнские платы с этим гнездом стали появляться позже, тогда же появилась и совместимость обоих форматов.

    Модель от Gigabyte

    Эта компания от многих своих конкурентов отличается надежностью. Чаще всего, когда у пользователя немного денег, но он желает собрать ПК, который служил бы долго и показывал бы стабильную работу, он обращается к комплектующим от Gigabyte. Когда на рынке появились новоформатные процессоры, то этот производитель не стал пасти задних.

    материнская плата asus am3

    Материнская плата Gigabyte AM3 880GA-UD3H поставлялась в слабой комплектации. Пользователю были доступны инструкции, диск с драйверами и ПО, заглушка на панель, два кабеля SATA и всего один шлейф. Хотя компания положила в коробку еще наклейки – это её не спасло от критики в сторону упаковки со стороны покупателей.

    Дизайн довольно обычный. Все элементы скомпонованы тесно друг к другу. Плата поддерживает все имеющиеся процессоры формата Socket AM3. Для памяти представлены разъемы DDR3, которые могут разгоняться до 1866 МГц.

    Система охлаждения уступает конкуренту от MSI. Как обычно, этот производитель решил отдать предпочтение дизайну, а не кулеру. Он тут довольно скромный и в процессе нагрузки требует дополнительной помощи. В целом процесс оверклокинга показал отличный результат. Единственное, стали наблюдаться проблемы с понижением частот при сильной нагрузке. Но это опять-таки камень в сторону охладительной системы.

    Отзывы о Gigabyte

    Материнка Gigabyte 880GA-UD3H отзывы получила хорошие. Покупатели хвалили соотношение цены и качества, возможность «открыть» ядра и кэш, понятный установочный софт, качественные материалы модели. Порадовало и появление USB 3.0, которое тогда было в новинку. Особенно хорошо отзывались о компоновке всех портов и слотов.

    материнская плата amd am3

    А вот нарекания, как ни удивительно, коснулись системы охлаждения. С мощным процессором и видеокартой приходилось ставить дорогой кулер, чтобы меньше грелся северный мост.

    Конкурент от ASRock

    Эта компания в свое время выпустила целую серию материнских плат. Одни стали невероятно популярными, другие – провальными. Материнская плата ASRock AM3 880G Extreme3 была одной из триумфальных моделей, которая покорила не только обычных пользователей, но и привередливых покупателей.

    Комплект модели практичный. Снова не хватает каких-то «плюшек», но позже к такому порядку вещей покупатель привык. Помимо инструкций и диска здесь поместили заглушку, заднюю планку с кабелем формата SATA и еще дополнительно два подобных провода.

    Внешне эта новинка полностью повторила дизайн своего предыдущего собрата и вообще стала практически его копией. Для ОЗУ здесь помещено четыре слота: по два синих и белых. Тип поддерживаемой памяти все тот же – DDR3. При этом производитель утверждает, что разогнать её можно до 1,8 ГГц. Максимальный объем ОЗУ 16 Гб.

    Система охлаждения – мобильная, крепится к плате клипсами. Северный мост «охраняет» радиатор, который имеет желобок. Внутри него заканчивается трубка теплоотвода. Главное отличие от 890GX – отсутствие особой технологии и немного уменьшенное значение частоты видеоядра, которое, кстати, здесь интегрированное.

    материнская плата gigabyte am3

    Отзывы об ASRock

    Эта и другие формата Socket AM3 материнские платы отличались быстрой памятью. Именно эта характеристика была их характерной чертой. Чаще всего каждая модель составляла неплохую конкуренцию платам от других производителей. ASRock 880G Extreme3 не стала исключением.

    Эта плата, хотя и не показала превосходный разгон, все же выделялась отличным соотношением «цена/качество», была дешевле, чем лидеры «Асус» или «Гигабайт». Настройка в «БИОС» понятная, так же как и имеющийся в комплекте софт. Нарекания касались только недоработанной системы охлаждения. Нагревание северного и южного моста было заметно при высоких нагрузках.

    Материнка от ASUS

    Эта компания известна всем и каждому. Многие пользователи, которые решают самостоятельно собирать свой ПК, стараются подбирать комплектующее от данного производителя. Связано это не только с тем, что компания на рынке устройств давно, но и потому, что продукция её отличается качеством и функциональностью.

    Материнская плата ASUS AM3 M4A89GTD PRO/USB3 не стала исключением. Комплектация более чем полная. Внутри коробки покупатель нашел инструкции, диск с драйверами и программным обеспечением. Есть 4 шлейфа SATA, два из которых с пропускной способностью 3 Гб/с, а остальные – 6 Гб/с. Также есть один шлейф IDE. Как обычно, представлена заглушка, оригинальная карточка-ключ для PCI и еще фирменные разъемы ASUS Q-Connector.

    Радиатор системы охлаждения очень похож на тот, который поместили в модель от MSI. Он условно состоит из двух частей, одна из которых охлаждает мосфеты, а другая – северный мост. ОЗУ, как обычно, имеет двухканальную архитектуру и тип DDR3. Максимально можно установить 16 ГБ, а частота при оверклокинге достигает 2 ГГц.

    материнская плата asrock am3

    При разгоне лучше все же установить более мощную систему охлаждения, чтобы показатели были стабильными. Овреклокинг во многом зависит от правильности настройки в «БИОС». Не всем автоматическим регулировкам можно доверять.

    Получилась довольно неплохая и потенциальная модель ASUS M4A89GTD PRO/USB3 AM3. Материнские платы от этого производителя часто имеют лишь один недостаток – это завышенная стоимость. То же самое произошло и в этом случае. Несмотря на довольно неплохие показатели разгона и в целом технические характеристики, были и недостатки у платы.

    Отзывы об ASUS

    Как показала практика, система охлаждения не всегда справляется с поставленными задачами. У неё неудачная конструкция в области северного моста. Отвод тепла оттуда очень неудачный, поэтому приходилось дополнительно покупать кулер. Нарекали покупатели и на неудачное расположение слотов PCIe 2,0×16. В итоге видеокарта перекрывала один разъем, который оказывался абсолютно бесполезным.

    В основном подобного формата Socket AM3 материнские платы нашли своего покупателя. Многие потребители отдали предпочтение таким моделям еще в 2009-2010 годах и до сих пор довольны эксплуатацией этого устройства.

    Источник https://3dnews.ru/1026727/obzor-7-materinskih-plat-amd-b550-deshevle-10-000-rubley

    Источник https://www.syl.ru/article/300139/socket-am-materinskie-platyi-opisanie-tehnicheskie-harakteristiki-i-otzyivyi

    Читать статью  10 лучших бюджетных материнских плат

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
