Обзор материнской платы Gigabyte GA-AB350-Gaming 3 на чипсете AMD B350

Обзор материнской платы Gigabyte GA-AB350-Gaming 3. Подходит или нет упрощённый чипсет AMD B350 для оверклокинга?

Уже на этапе анонса новых вспомогательных компонентов (чипсетами их называть уже сложно, а хабы — слово, ещё не вошедшее в обиход) специалисты AMD подчёркивали полную готовность к разгону материнских плат на базе «моста» среднего уровня B350, а не только топового решения — X370. Главным его упрощением является отказ от поддержки NVIDIA SLI, то есть разделить поровну шестнадцать процессорных линий PCI-E нельзя. Также уменьшили число поддерживаемых устройств с интерфейсами SATA и USB, детальнее об этом можно прочитать в обзоре ожидания революции от AMD Ryzen.

В качестве тестового образца мы выбрали GA-AB350-Gaming 3 — самую старшую из пяти плат Gigabyte, доступных на розничном рынке. В области стабилизатора питания процессора находится приличный радиатор, основательный подход к проектированию устройства также позволит в полной мере понять возможности подобных продуктов. В то же время, дополнительных контроллеров здесь нет никаких, это неминуемо сказалось на цене.

Gigabyte GA-AB350-Gaming 3

Отличительной чертой у «игровых» плат является повышенное внимание на звуковой и сетевой подсистемах, а также особая подсветка. Учитывая не самый высокий ранг изделия, звуковой кодек здесь не стали укомплектовывать вспомогательным ОУ, а бонусом к обычному адаптеру Etherneth от Realtek приложили утилиту cFosSpeed. Детальнее об иллюминации я расскажу чуть дальше, сейчас отмечу наличие двух колодок для LED-лент.

Модель Gigabyte GA-AB350-Gaming 3 (rev. 1.0)
Официальная страница продукта в Сети gigabyte.ua
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667*/2933*/3200*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 2.0 x16 (x4) — B350
1 x PCI Express 2.0 x16 (x1) — B350
2 x PCI Express 2.0 x1 — B350
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2 (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, B350)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
5 x 2.0 (1 разъём на задней панели, B350)
Serial ATA 6 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek 8111G (Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 230
Дополнительные возможности Diagnostic LEDs (CPU, DRAM, VGA, BOOT), пара колодок для подключения лент RGB LED, специализированный USB (DAC-UP 2) для подключения внешнего ЦАП, поддержка AMD 2-Way CrossFireX, фиксация шести температурных значений
Цена в рознице, $ 126

Упаковка и комплектация

Оформление упаковки ничем не отличается от продукции, построенной с использованием чипов от конкурирующей компании Intel. Наличие небольших пиктограмм в правом нижнем углу позволит точно идентифицировать принадлежность продукта.

Gigabyte GA-AB350-Gaming 3

Описание основных особенностей сконцентрировано на тыльной стороне коробки. Также здесь есть фото платы и небольшая таблица с характеристиками.

Gigabyte GA-AB350-Gaming 3

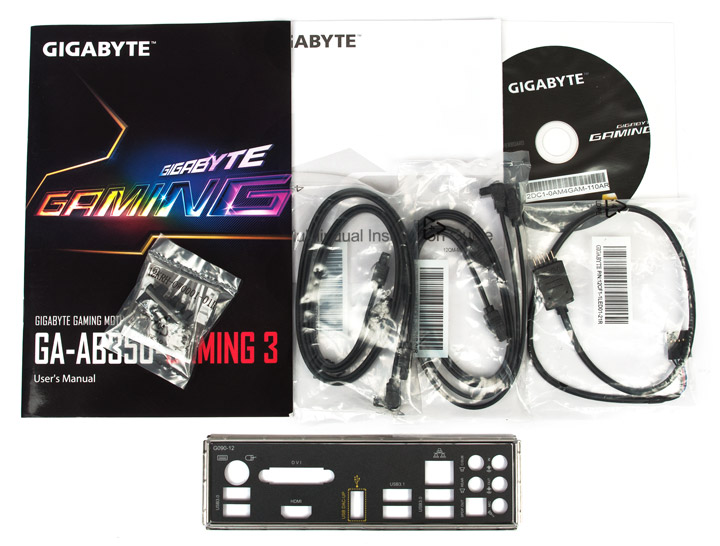

В комплект поставки вошли:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • «кобура» для удобного подключения корпусных разъемов G Connector;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • пятипроводной удлинитель для подключения светодиодной ленты.

Gigabyte GA-AB350-Gaming 3

Внешний вид

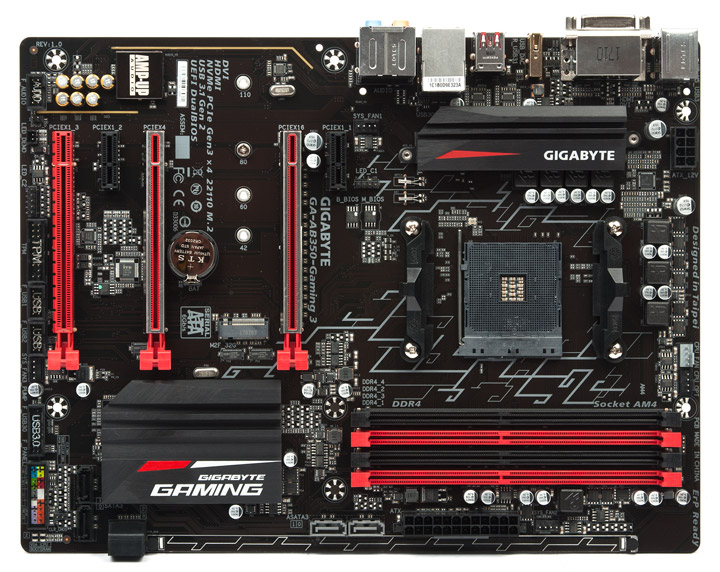

Более сантиметра в ширине плата не добрала до стандарта ATX и потому обходится только семью точками для крепления в корпусе. На поверхности отсутствуют вспомогательные кнопки, какие-либо участки для щупов, индикатор кодов POST. Предусмотрен упрощённый механизм для проведения быстрой диагностики — четыре красных светодиода, свечение каждого соответствует определенному узлу, проходящему в текущий момент времени инициализацию.

Gigabyte GA-AB350-Gaming 3

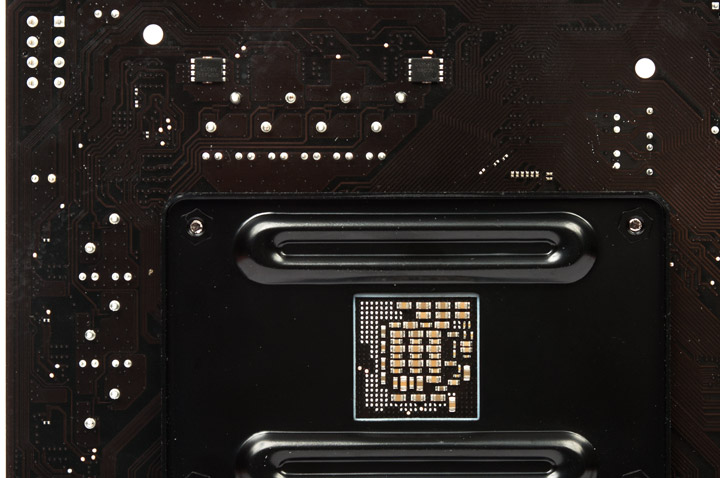

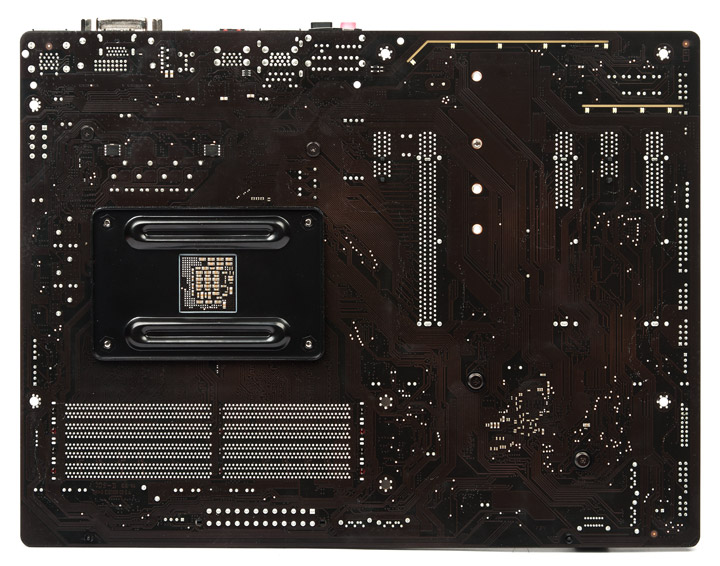

Обратная сторона примечательна наличием пары элементов из состава стабилизатора напряжения для ЦП, ещё тут есть светодиоды типа RGB, распаянные у изолирующих зазоров в области размещения кодека. Оба радиатора используют надёжную винтовую систему крепления.

Gigabyte GA-AB350-Gaming 3

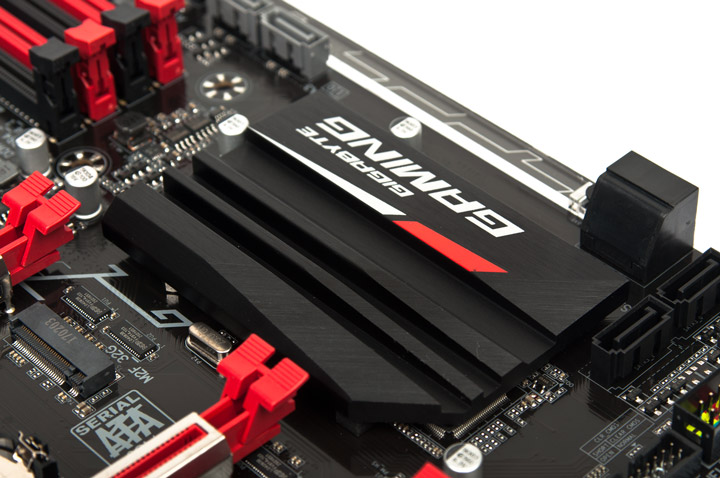

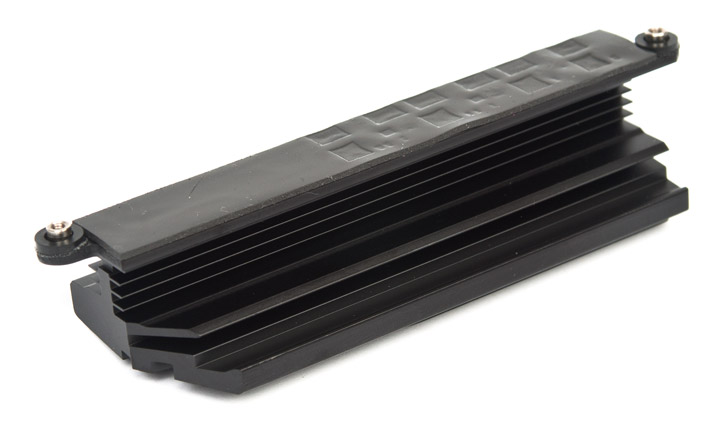

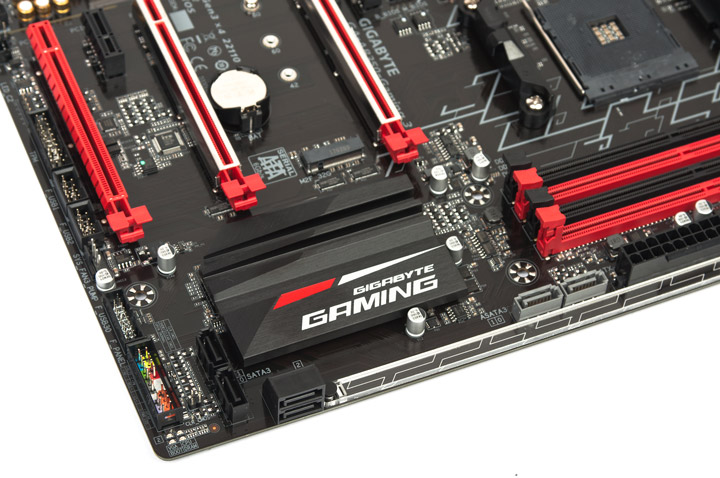

Об охлаждении хаба позаботились хорошо, выбрали массивный ребристый радиатор. Собственной подсветки он не имеет.

Gigabyte GA-AB350-Gaming 3

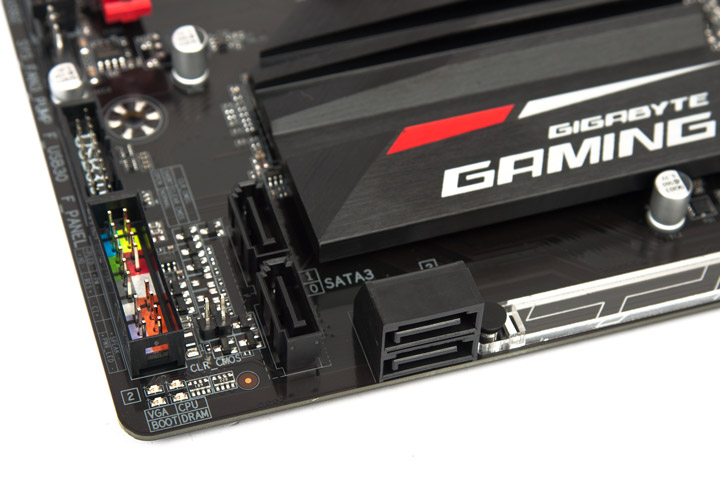

B350 может предоставить в распоряжение четыре порта SATA.

Gigabyte GA-AB350-Gaming 3

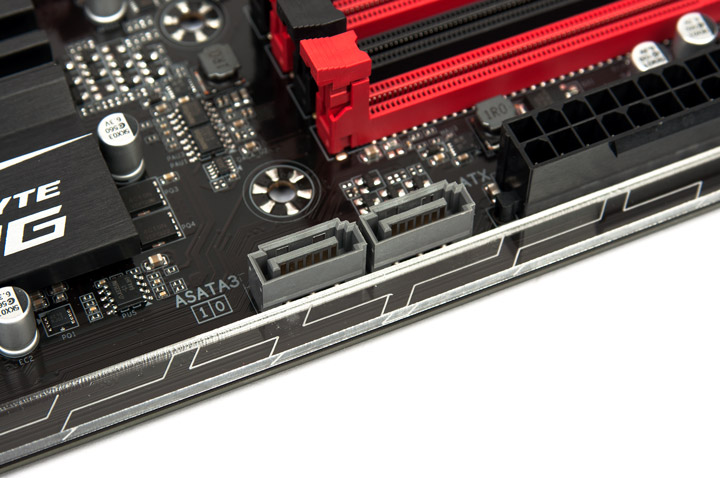

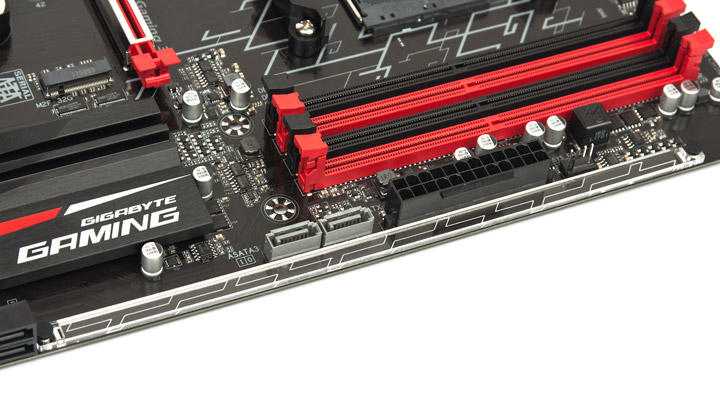

Ещё два реализованы благодаря ресурсам ЦП.

Gigabyte GA-AB350-Gaming 3

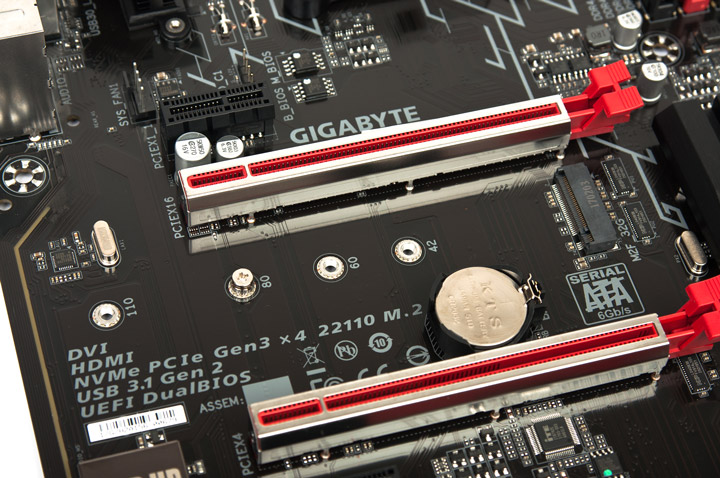

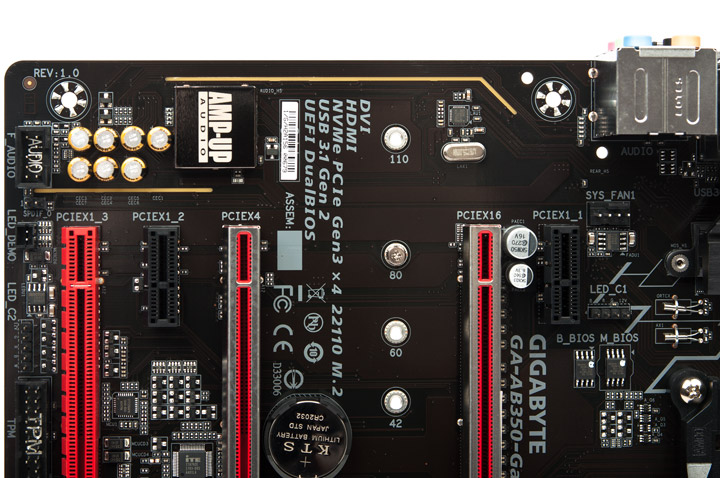

Для скоростных и компактных изделий M.2 есть одно свободное посадочное место, габариты — вплоть до типоразмера 22110.

Gigabyte GA-AB350-Gaming 3

Под корпусные гнёзда USB есть пара колодок второго и одна третьего поколений.

Gigabyte GA-AB350-Gaming 3

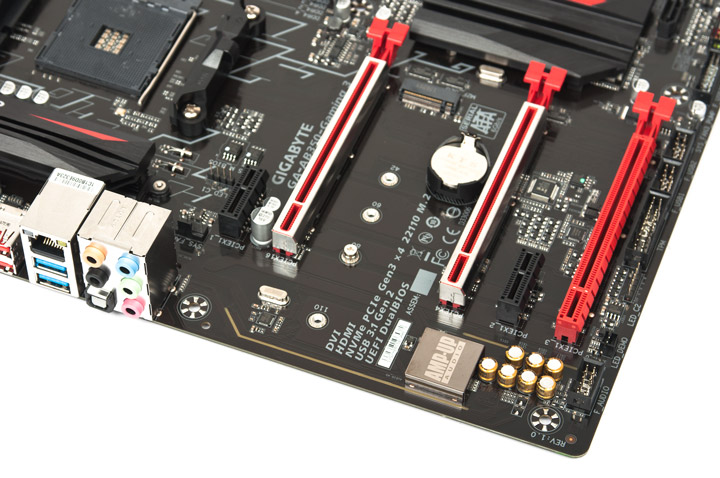

Внешний вид гнёзд расширения способен ввести в заблуждение. Только верхнее армированное PCI-E x16 располагает ресурсом линий PCI-E непосредственно от ЦП, другое работает только с четырьмя, идущими от хаба. Третье, самое нижнее, и вовсе довольствуется единственной линией! Благо, при маркировке гнёзд об этом не стали умалчивать, оно именуется как PCIEX1_3 (третье по счёту).

Gigabyte GA-AB350-Gaming 3

Сетевой адаптер выбран среди самых простых моделей, доступных на сегодня, а вот звуку уделили больше внимания. Есть экранирующий колпак на кодеке и группа особых конденсаторов. Как я уже писал, зазор оснащён подсветкой, также для её нужд присутствует колодка, находящаяся чуть выше гнезда PCIEX1_1. Туда удобнее всего будет подключать процессорный (светящийся) кулер.

Gigabyte GA-AB350-Gaming 3

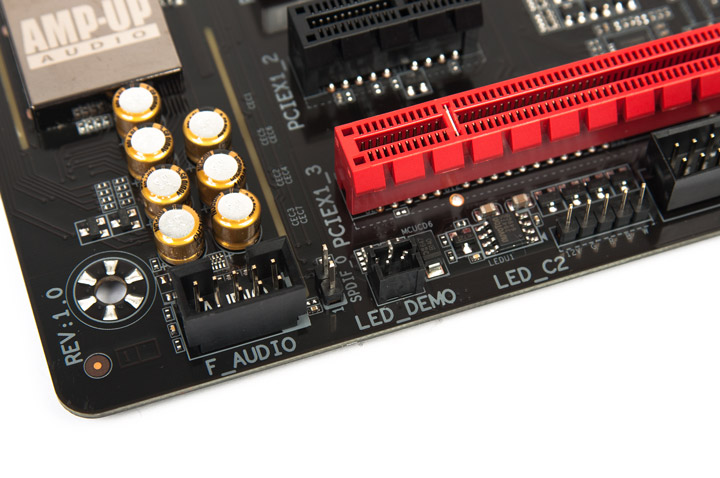

Основная роль в подсветке досталась специальному световоду, занимающему пространство между двумя мощными диодами типа RGB.

Gigabyte GA-AB350-Gaming 3

Дополнительный штырьковый разъём на пять контактов расположен у нижней грани. Именно для него в комплекте приготовили небольшой удлинитель.

Gigabyte GA-AB350-Gaming 3

Обе микросхемы с прошивками — основная и резервная — расположены ближе к процессорному сокету. Здесь достаточно места для выполнения безболезненного монтажа охлаждающей ЦП конструкции.

Gigabyte GA-AB350-Gaming 3

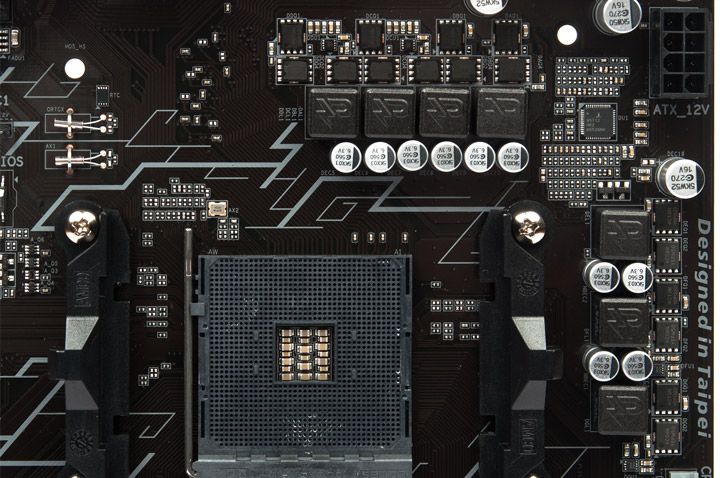

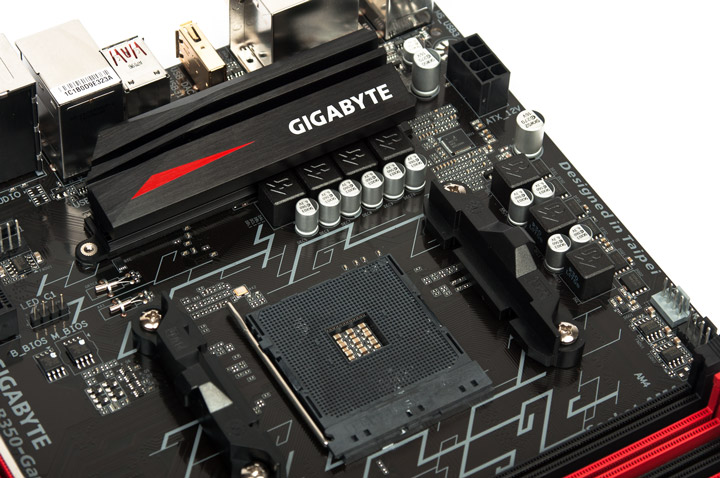

Стабилизатор выполнен на базе семиканального ШИМ-контроллера Intersil Corporation ISL95712. У него встроено три драйвера, а ещё четыре реализованы дискретными моделями на плате. Четыре канала ответственны за процессорное напряжение, а три — за CPU NB (SOC) Voltage. Также использовали проверенные силовые сборки ON Semiconductor NTMFS4C10N (для каждого канала по одному элементу) и NTMFS4C06N (два — для каналов ЦП, один — для каждого канала напряжения Uncore). Идеологически схема — полная копия (за исключением ШИМ-контроллера) применяемой в составе Gigabyte GA-Z270-Gaming K3, это вселяет оптимизм.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Радиатор тоже используется в точности такой же, как у модели, указанной выше. С прижимным отпечатком нет проблем, как и с площадью используемой термопрокладки. Разве что, может беспокоить пара сборок, которая оказалась на обратной стороне платы.

Читать статью  Рассмотрим лучшие материнские платы на 775 сокете

Gigabyte GA-AB350-Gaming 3

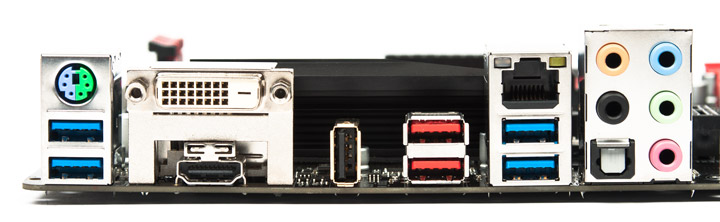

На мой взгляд, конфигурация слотов на задней панели ввода-вывода хорошая как для платы мейнстрим-категории. Кому-то может не хватить симметричного порта USB типа C или стоек для антенн под беспроводной адаптер, но подобные изящества уже следует искать среди изделий подороже.

Gigabyte GA-AB350-Gaming 3

Возможности UEFI

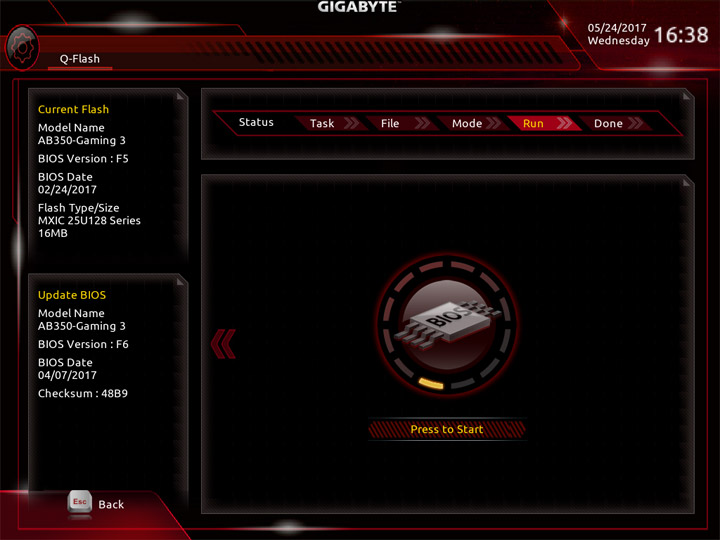

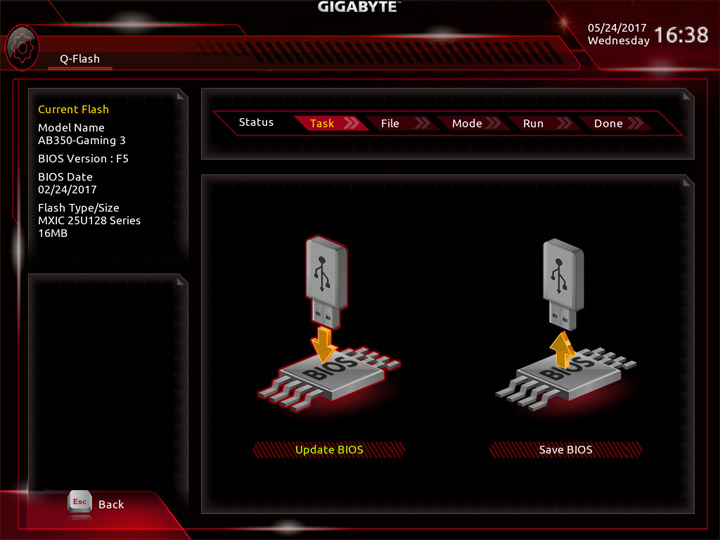

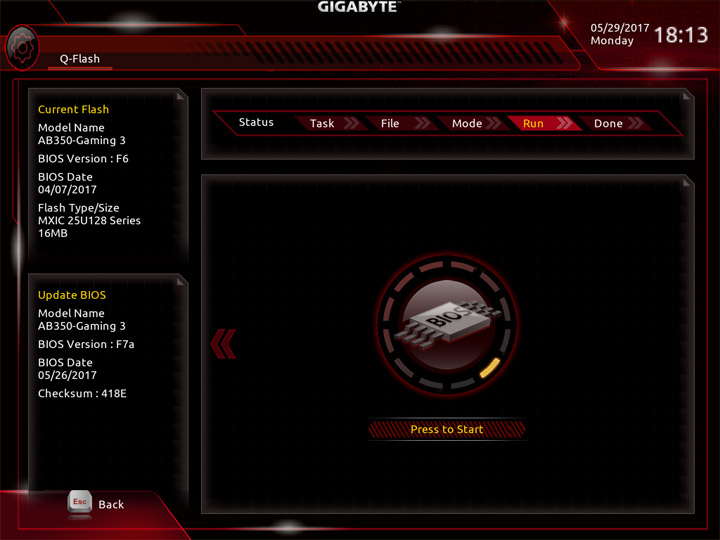

Внешний вид фирменного инструмента для обновления прошивок серьёзно преобразился. Пользоваться ним мне было гораздо удобнее, никаких проблем не было.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

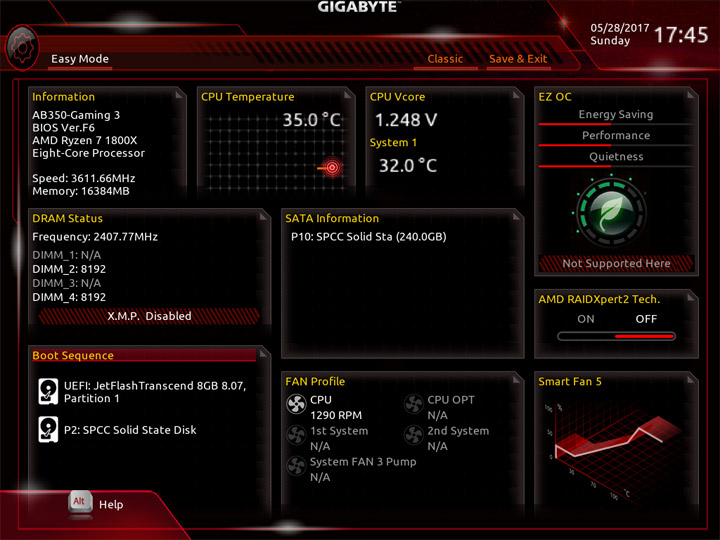

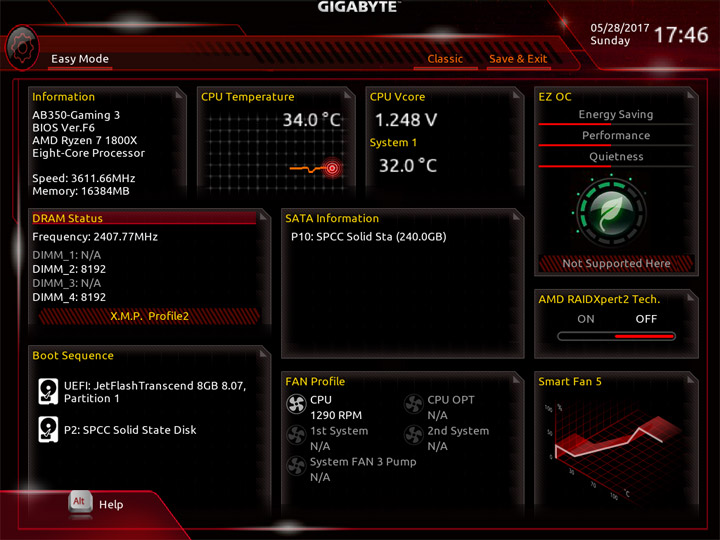

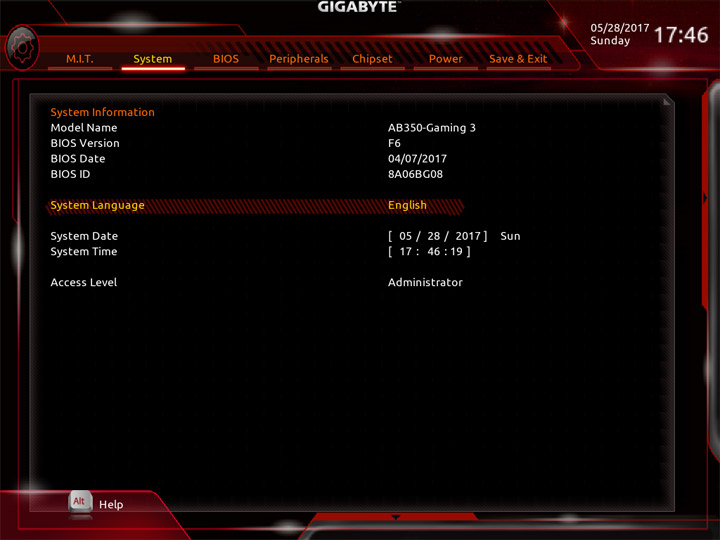

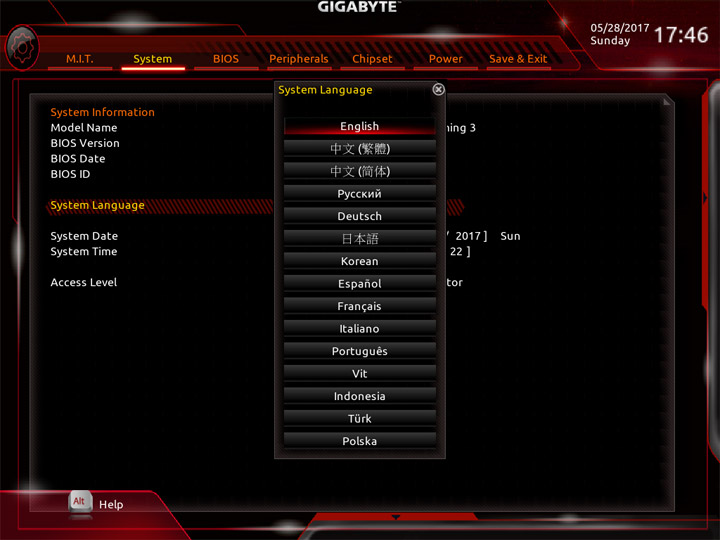

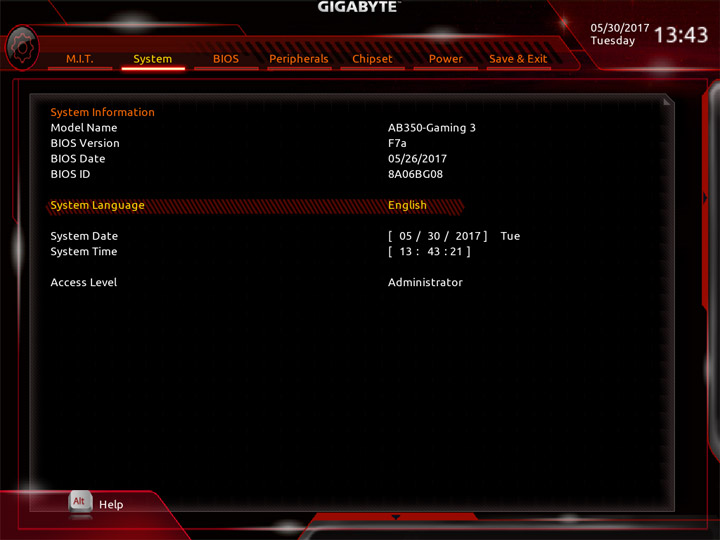

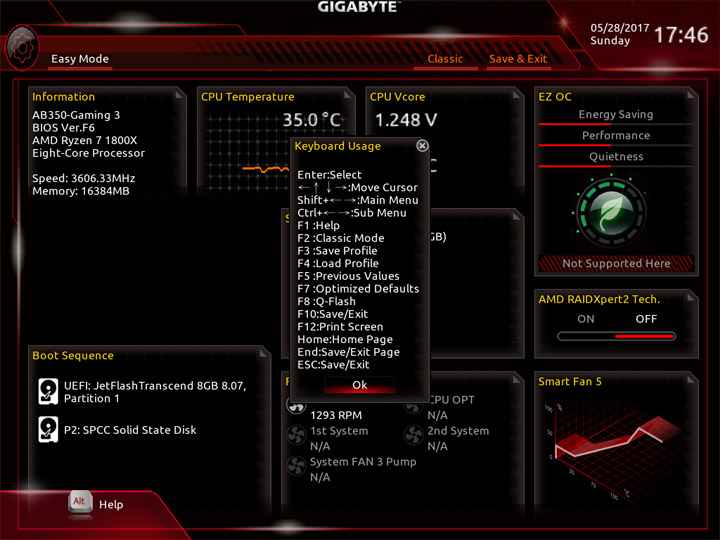

Внешний вид и структура ничем не отличается от плат, где в роли хаба выступает продукция Intel. Имеется базовый режим настроек, здесь можно, разве что, выбрать профиль XMP или же перейти на страницу наладки работы вентиляторов. Фактически, он предоставляет информационные сведения о компонентах системы. Уже здесь видно полное отсутствие фирменных профилей для разгона.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

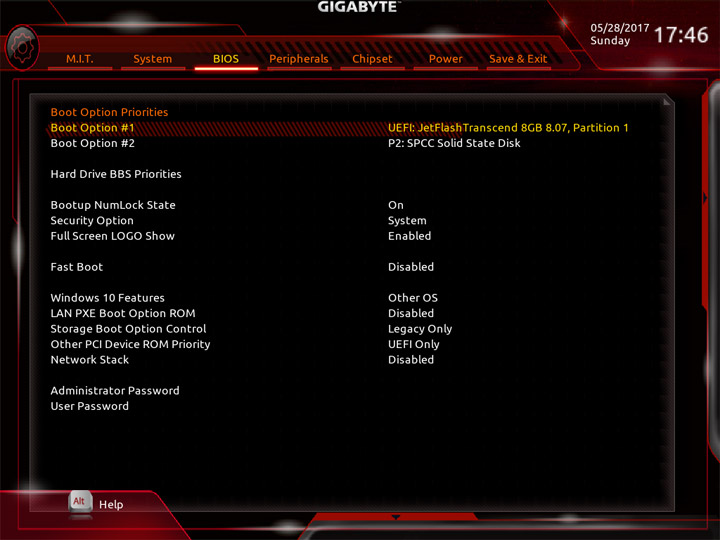

Полновесный режим позволит осуществить основные настройки. Присутствует немало версий локализации интерфейса.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

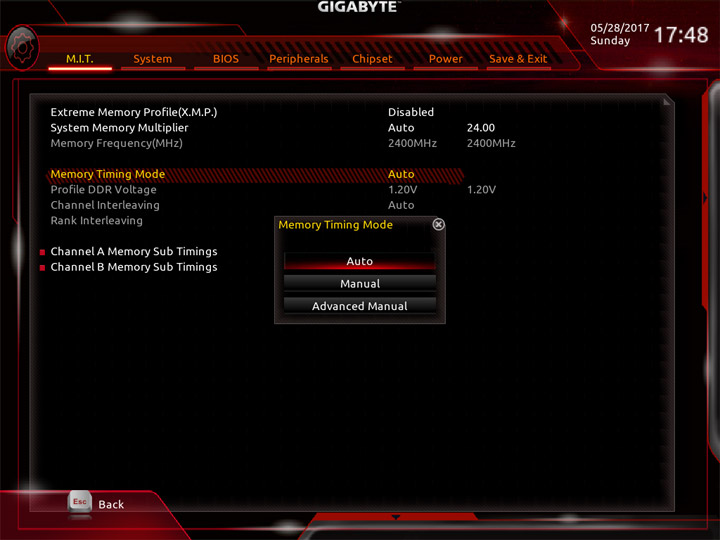

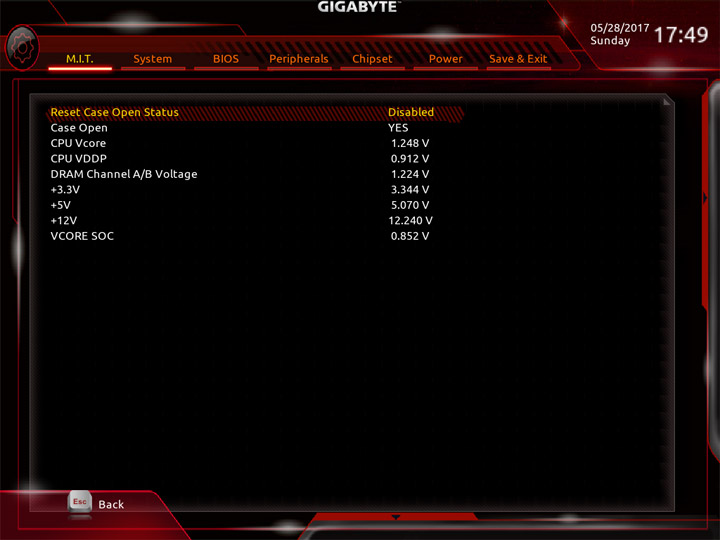

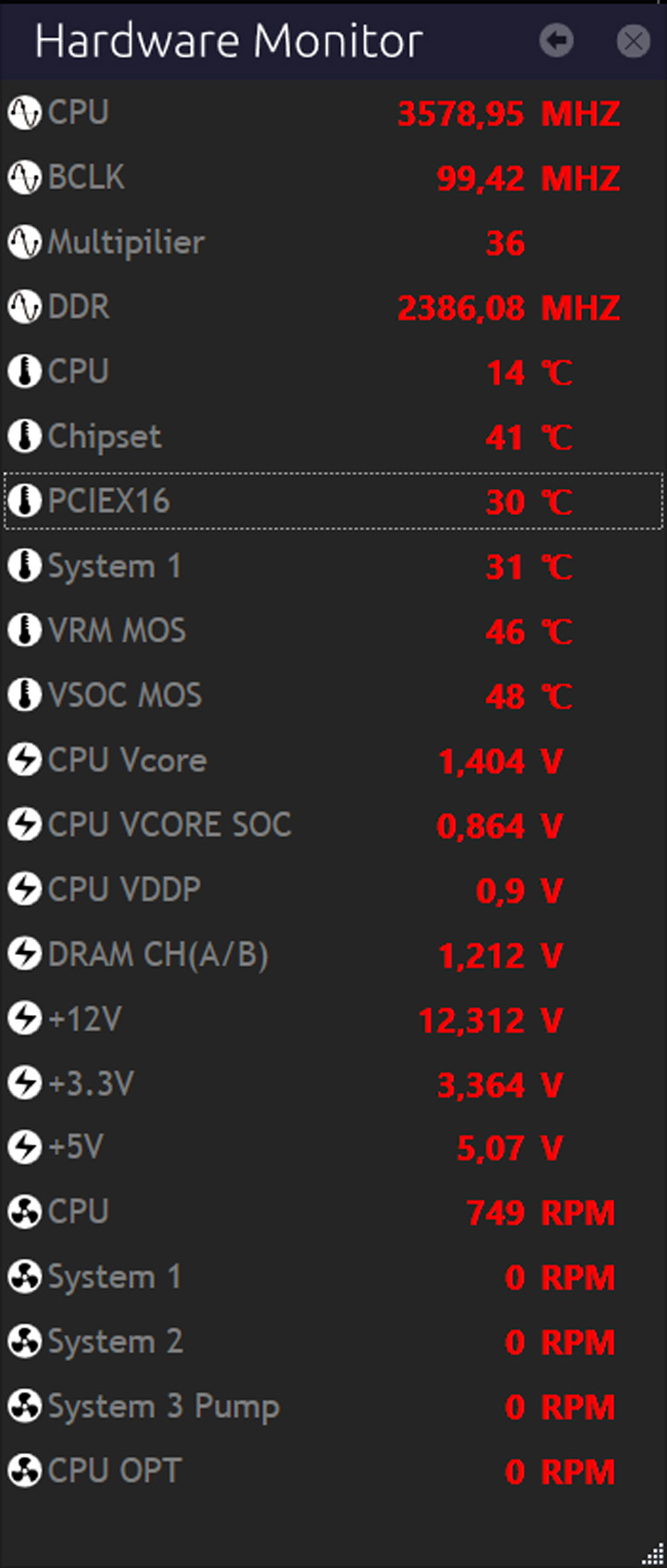

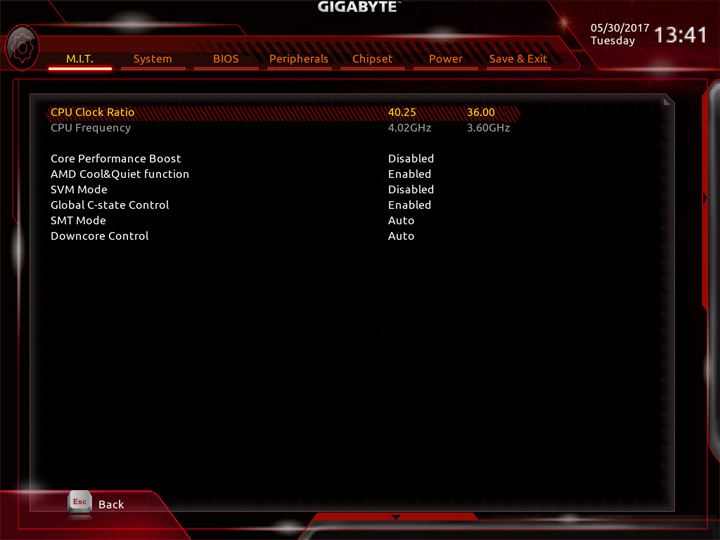

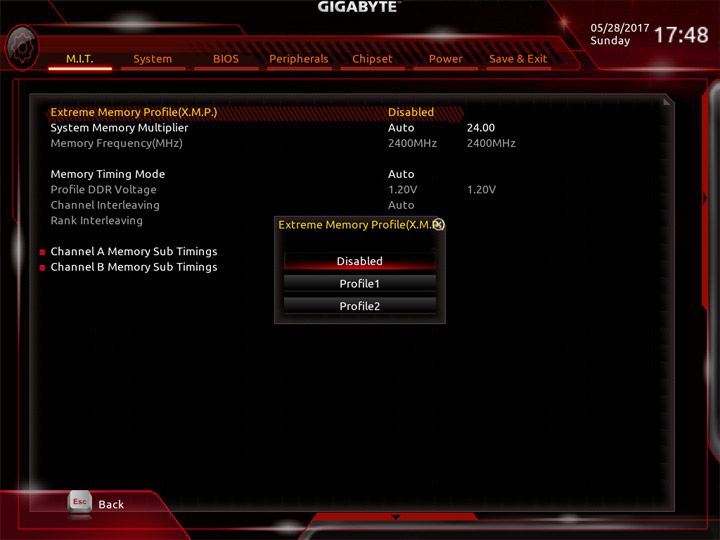

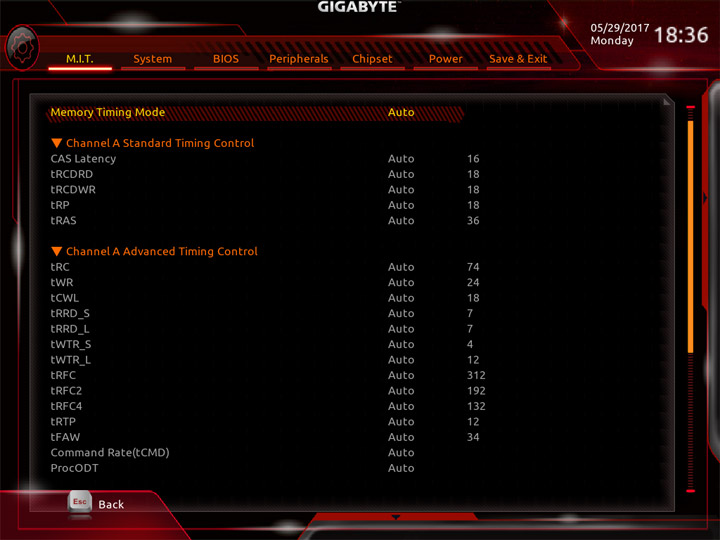

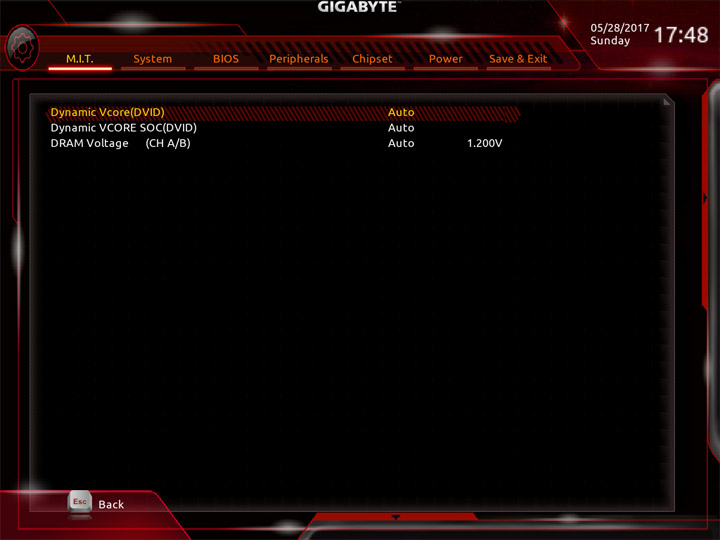

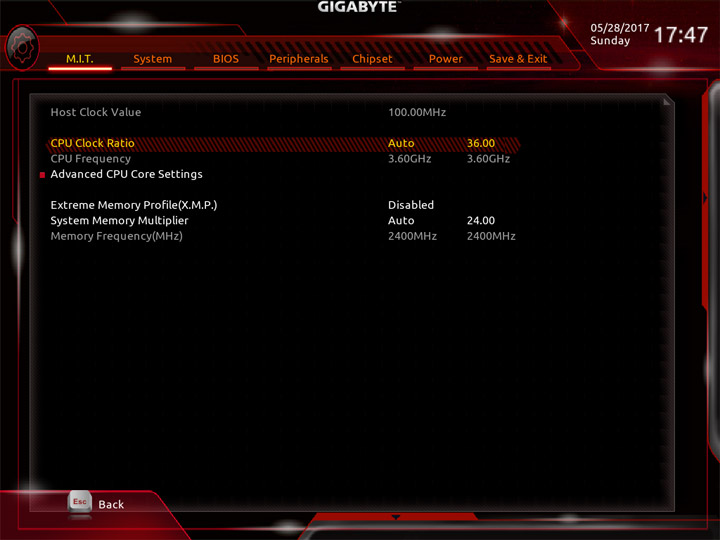

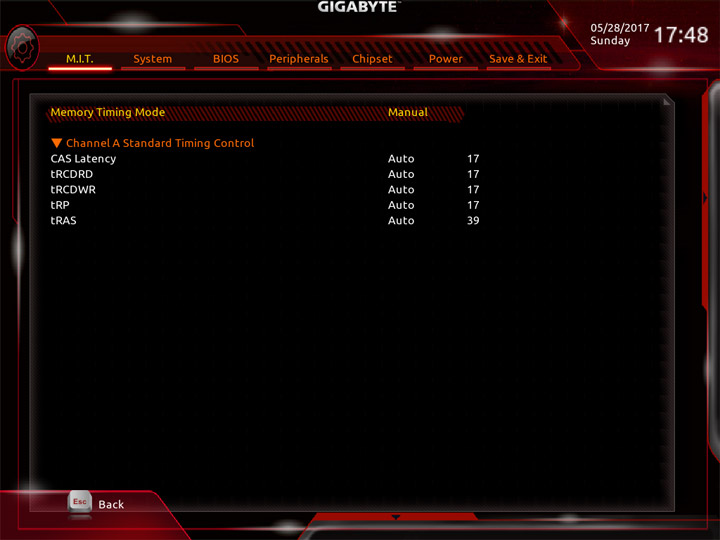

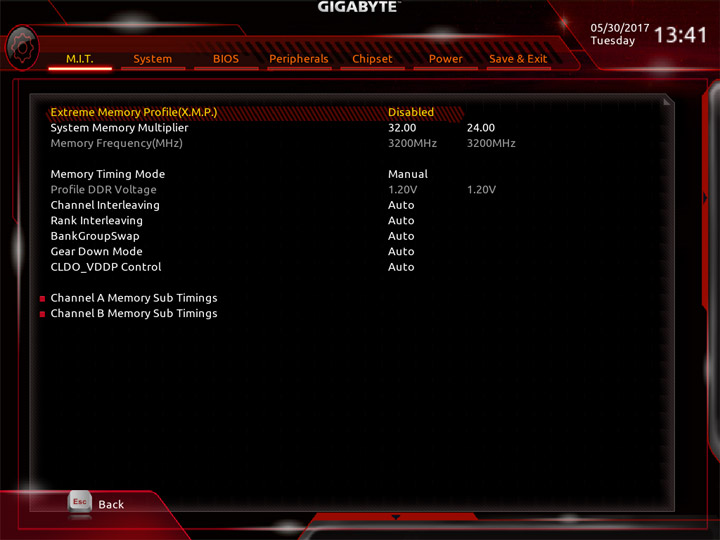

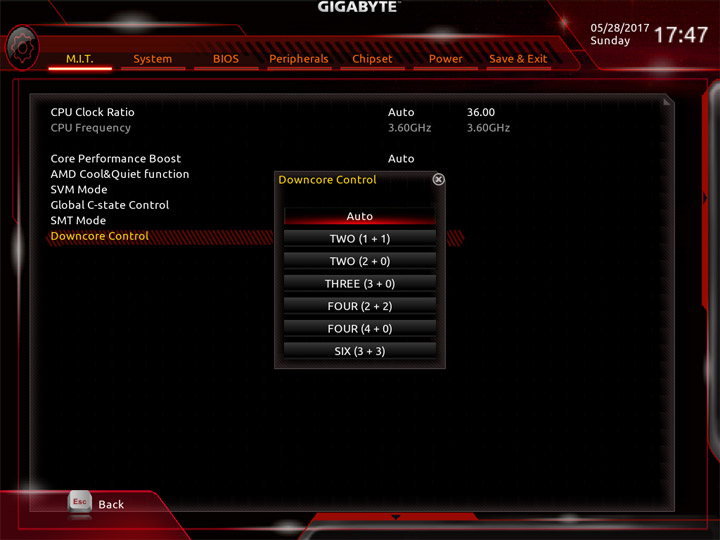

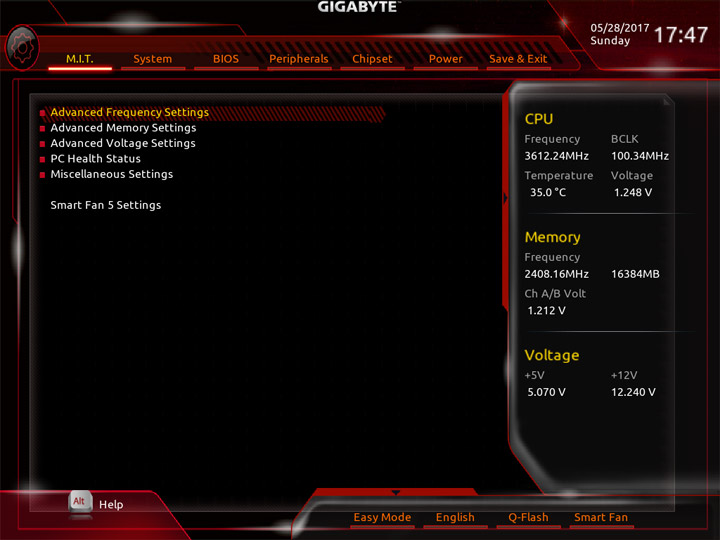

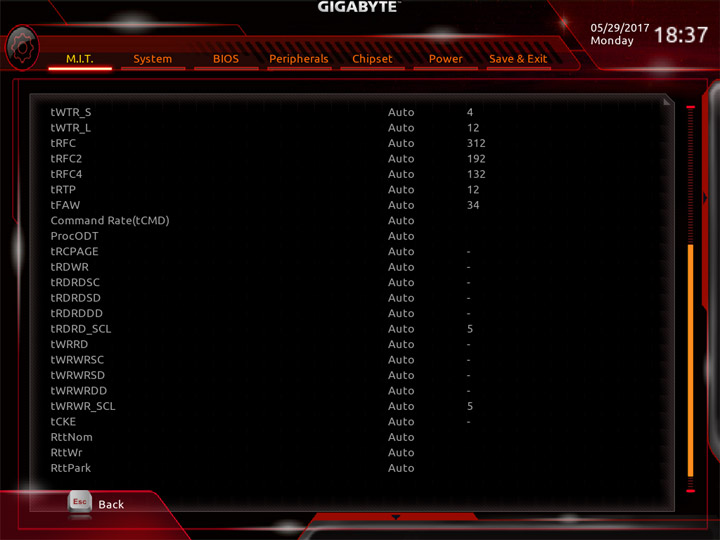

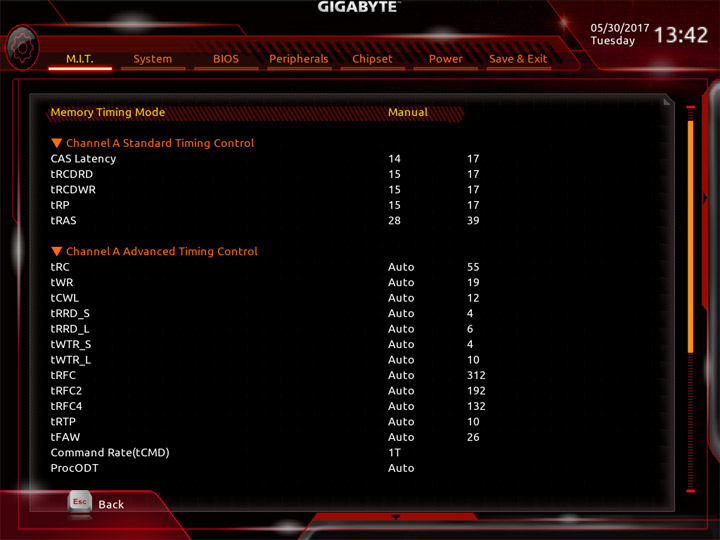

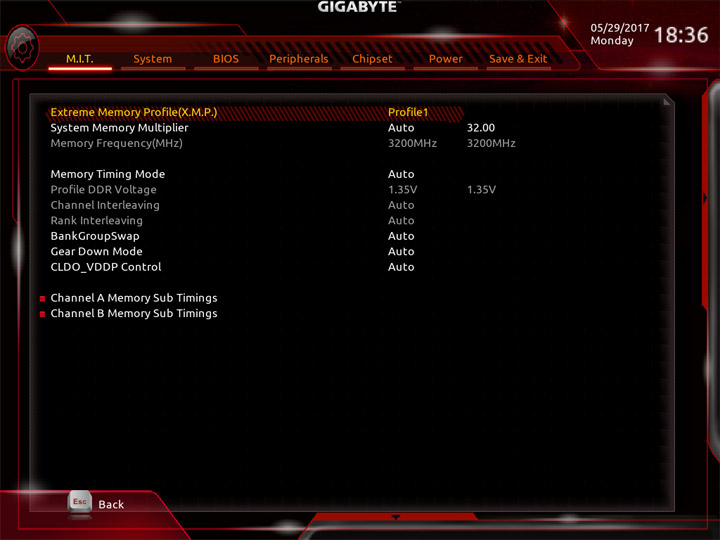

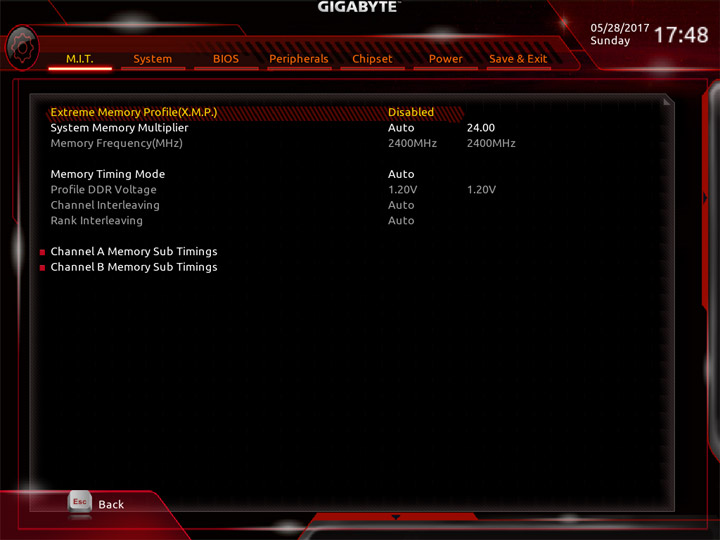

Главный раздел — M.I.T. — содержит основной инструментарий, используемый при разгоне системы. Возможности, прямо скажем, базовые.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Механизма противодействия падению напряжения нет вообще. Самые важные параметры собраны в таблице.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–63,75 0,25
Dynamic Vcore (DVID) (В) –0,3…+0,3 0,006
Dynamic VCORE SOC (DVID) (В) +0…+0,3 0,006
System Memory Multiplier 13,33–32,00 2,66
DRAM Voltage (B) 1,0–2,0 0,01

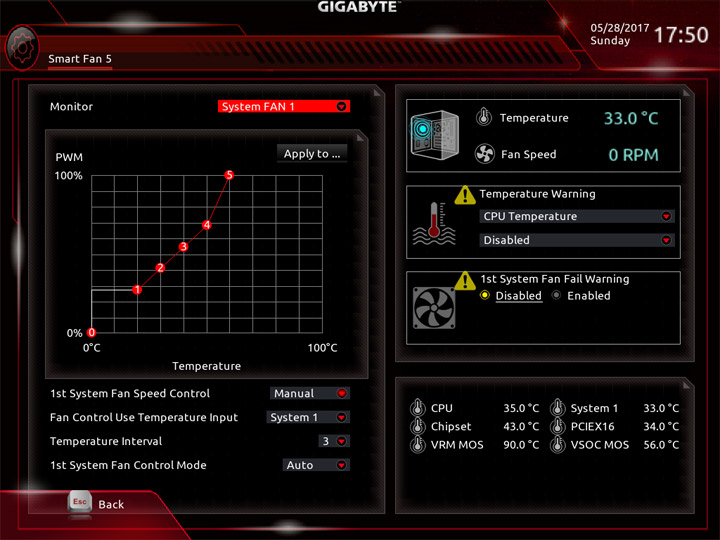

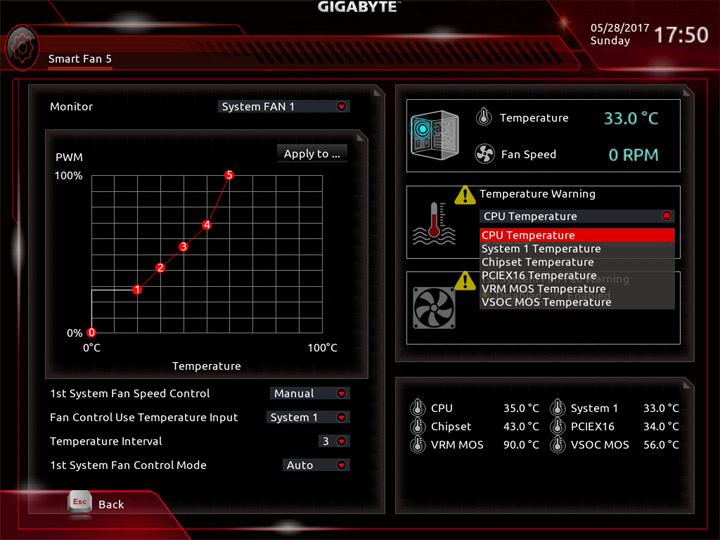

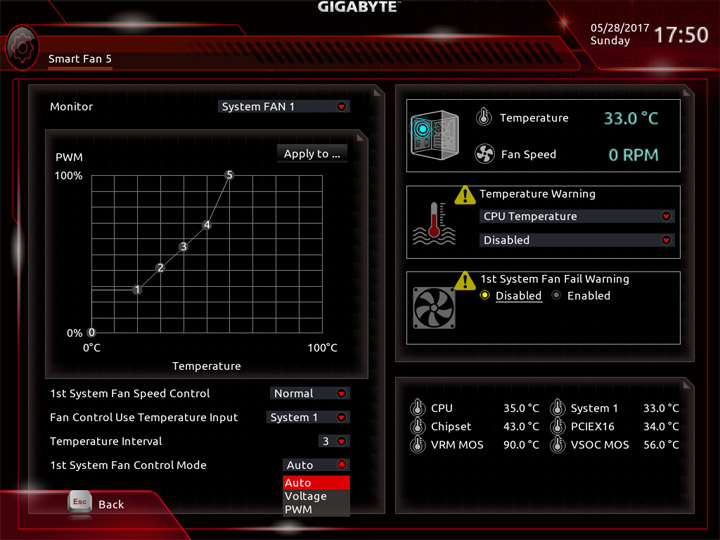

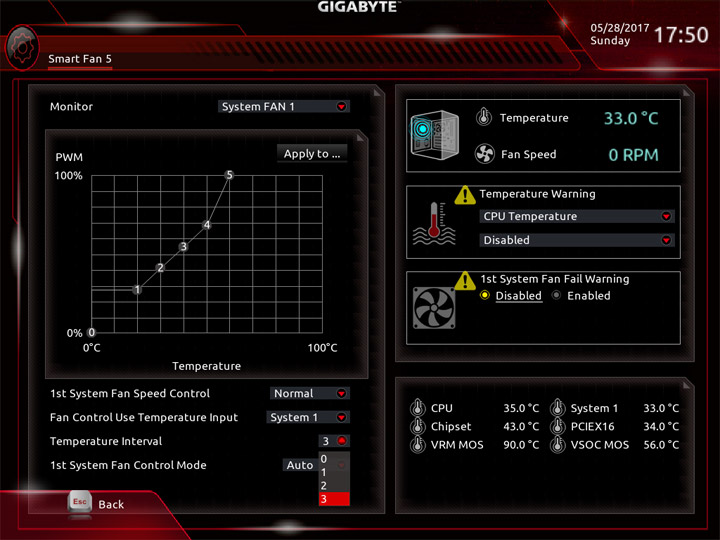

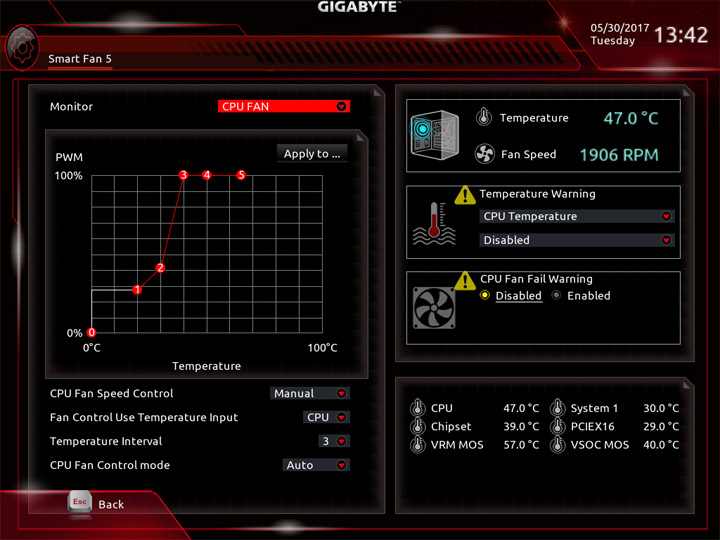

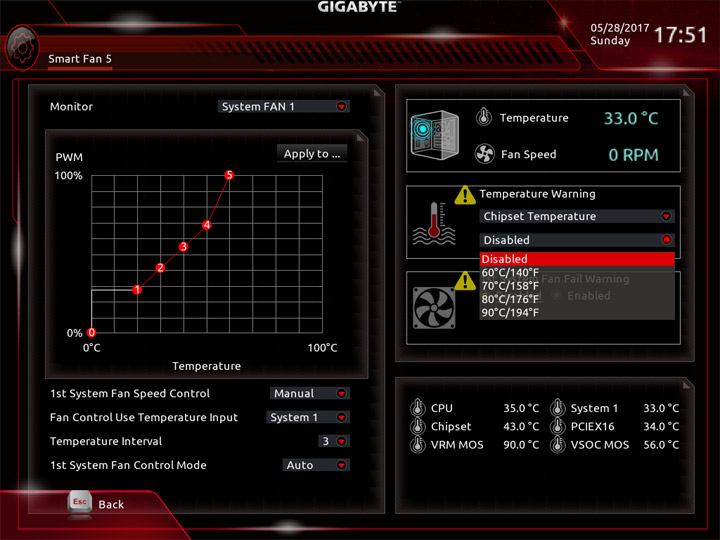

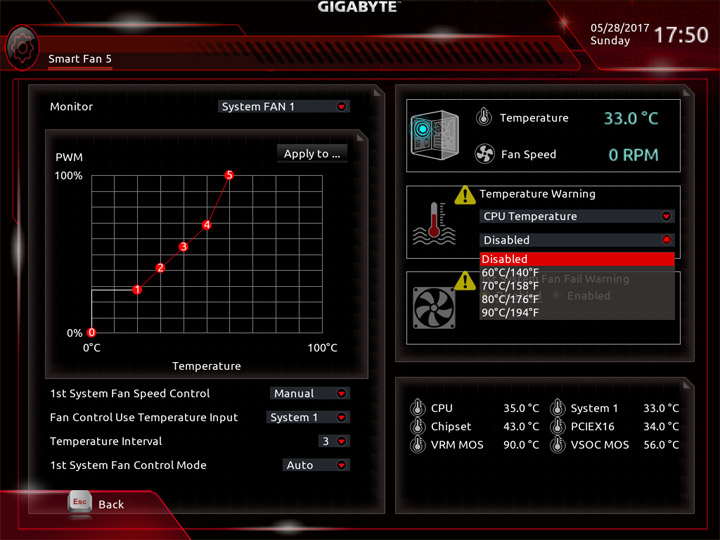

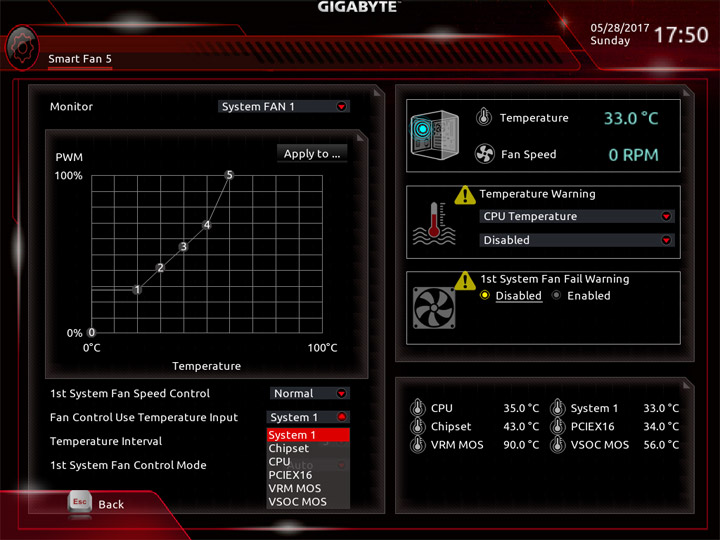

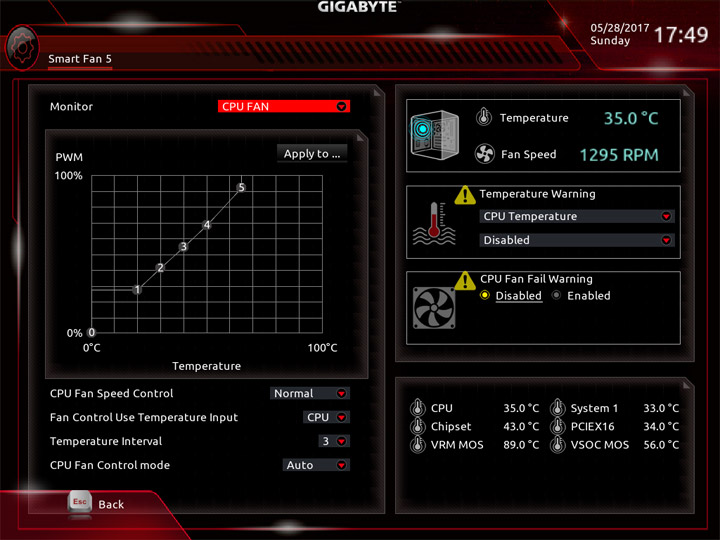

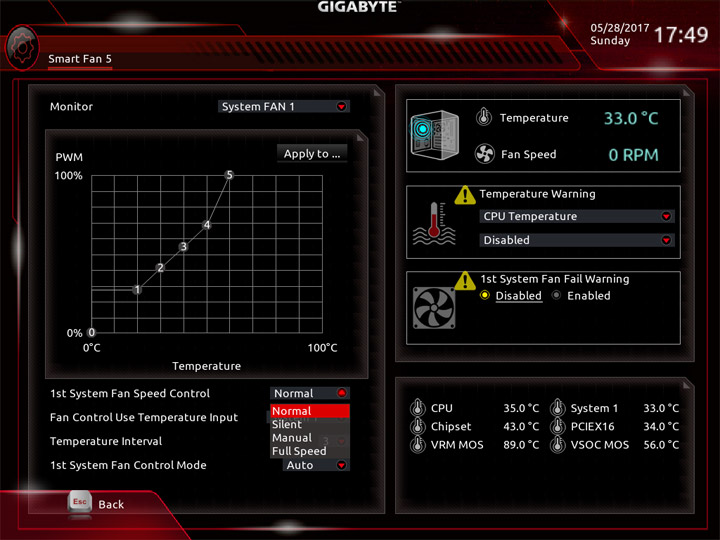

Smart Fan 5 — настоящая эволюция механизма по контролю за вентиляторами от специалистов Gigabyte. На каждом из пяти гнёзд работает автоопределение подключенного устройства. Также предусмотрен выбор в качестве опорной температуры одного из шести показаний, они размещены здесь же, получилось весьма наглядно.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Реальную работу можно понять по ещё одной таблице. Не хватает, разве что, калибровки изделий, но изменения происходят «на лету», поэтому процесс хорошо контролируем.

Тип подключения 4 pin 3 pin
Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
100% (об/мин) 1375* 1950
CPU FAN (режим) Auto Auto
60% (об/мин) 1300 1475
30% (об/мин) 850 975
CPU OPT (режим) Auto Auto
60% (об/мин) 1275 1475
30% (об/мин) 850 950
System FAN 1 (режим) Auto Auto
60% (об/мин) 1225 1475
30% (об/мин) 850 950
System FAN 2 (режим) Auto Auto
60% (об/мин) 1275 1500
30% (об/мин) 875 975
System FAN 3 Pump (режим) Auto Auto
60% (об/мин) 1300 1475
30% (об/мин) 875 975

*— с округлением до 25 об/мин

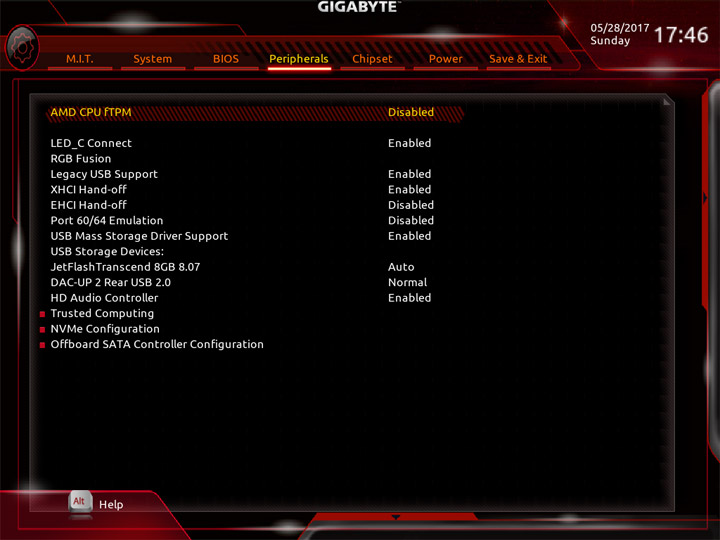

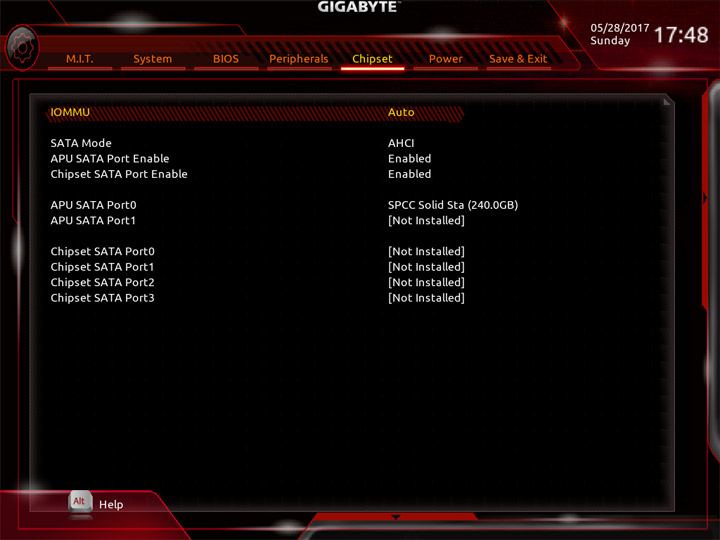

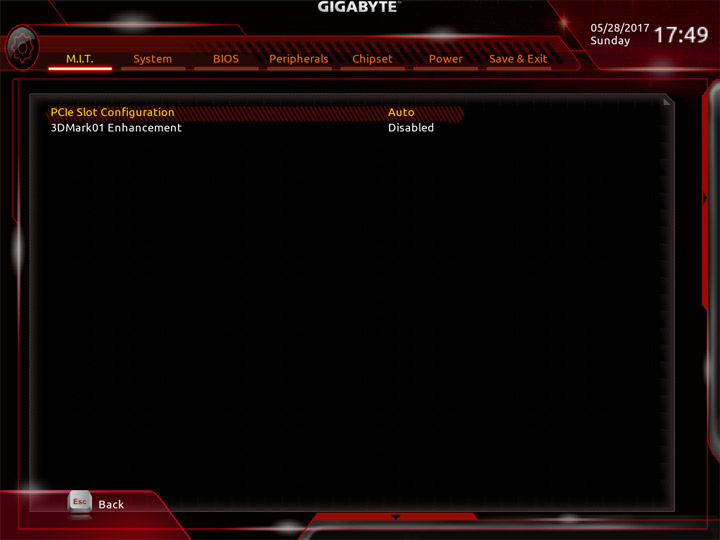

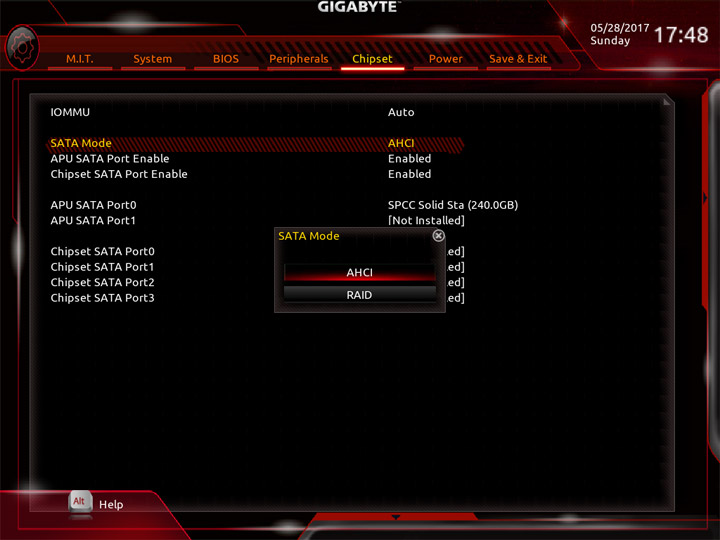

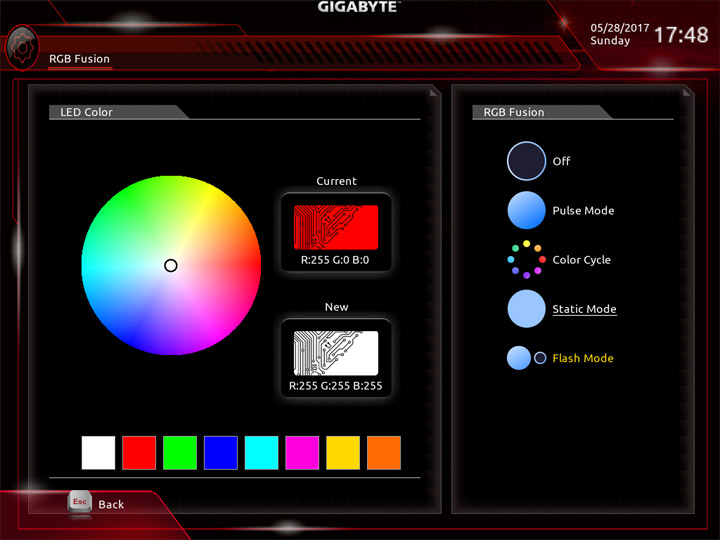

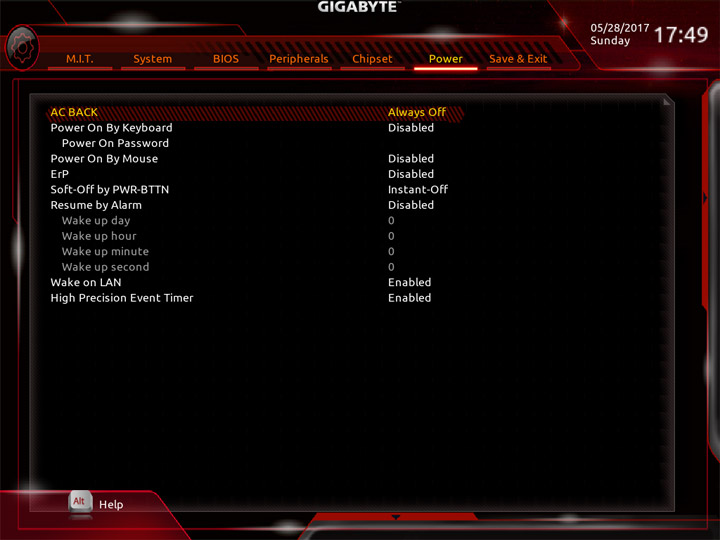

Среди второстепенных настроек можно выделить обособленную страницу для системы подсветки — RGB Fusion.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

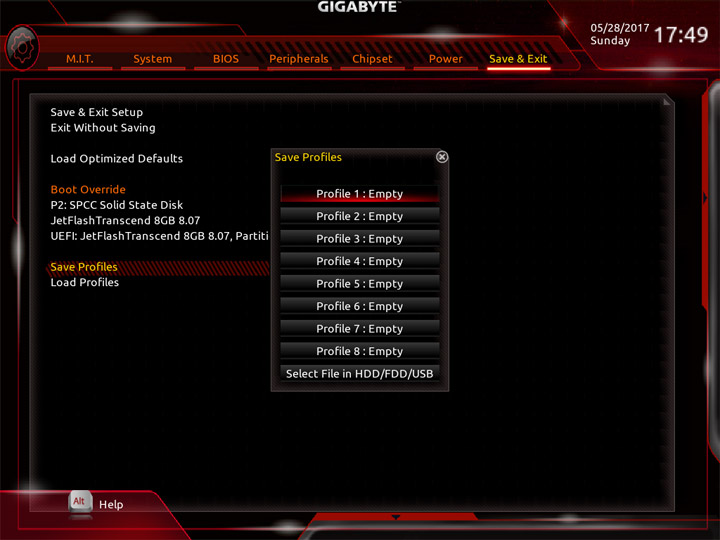

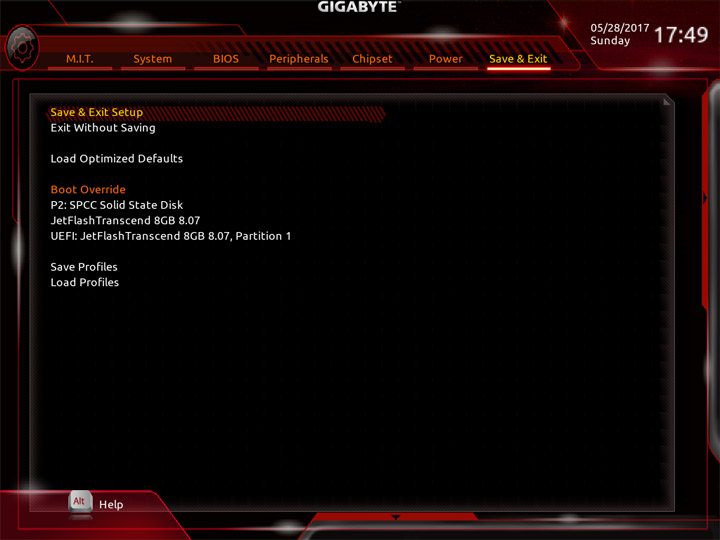

Полезным будет присутствие восьми профилей для хранения настроек.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Комплектное ПО

Интересная ситуация сложилась с набором программ. И на странице, в Сети, с описанием возможностей продукта, и на коробке указан бонусный cFosSpeed, но в разделе по загрузке утилит его почему-то нет до сих пор, благо, я смог отыскать установщик на комплектном диске. Весь набор выглядит так:

Программное обеспечение
Фирменное APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, BIOS Setup, Cloud Station, Color Tempertaure, EasyTune, Fast Boot, Game Boost, On/Off Charge, Smart Backup, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker, USB DAC-UP 2)
Сетевое cFosSpeed Internet Accelerator Software, TriDef SmartCam (лицензия на 90 дней), XSplit Gamecaster + Broadcaster (Premium лицензия на 14 дней)

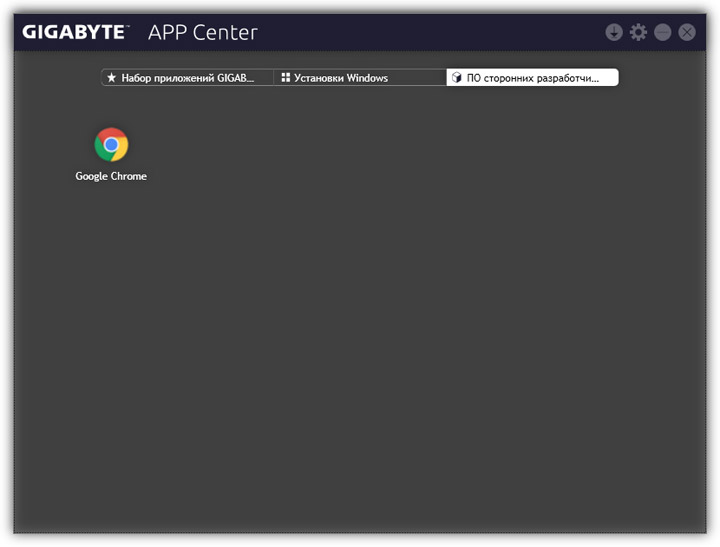

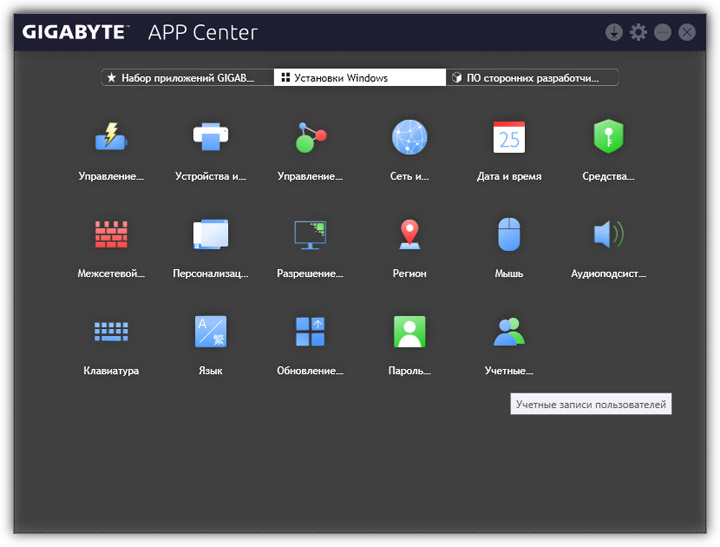

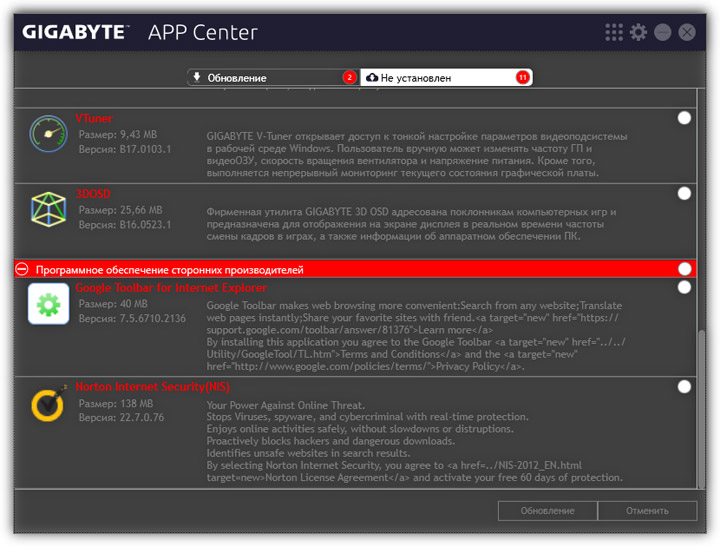

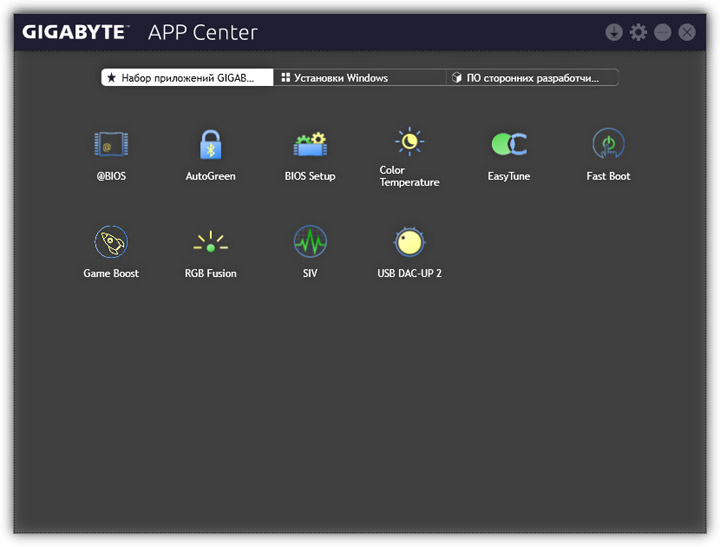

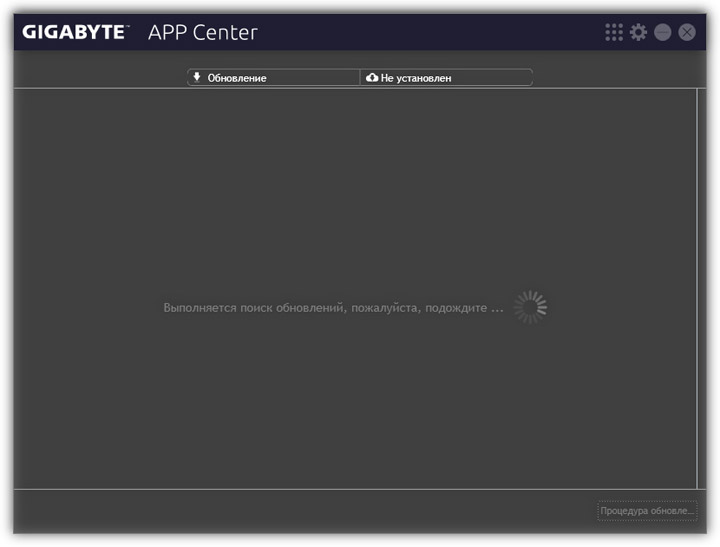

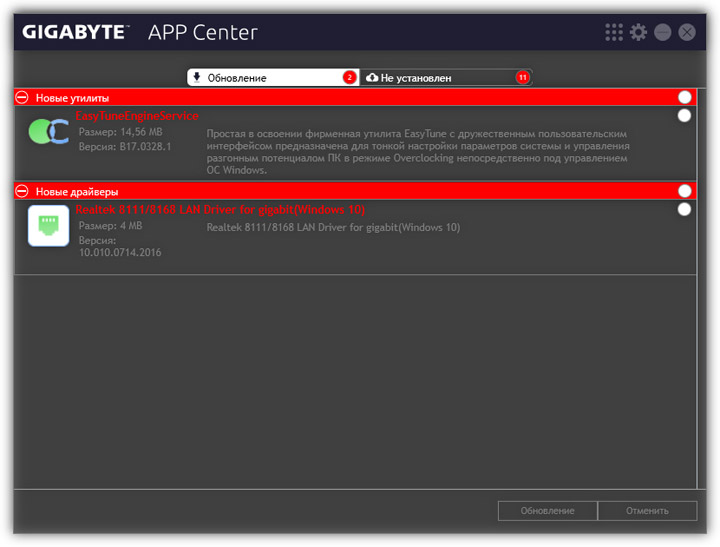

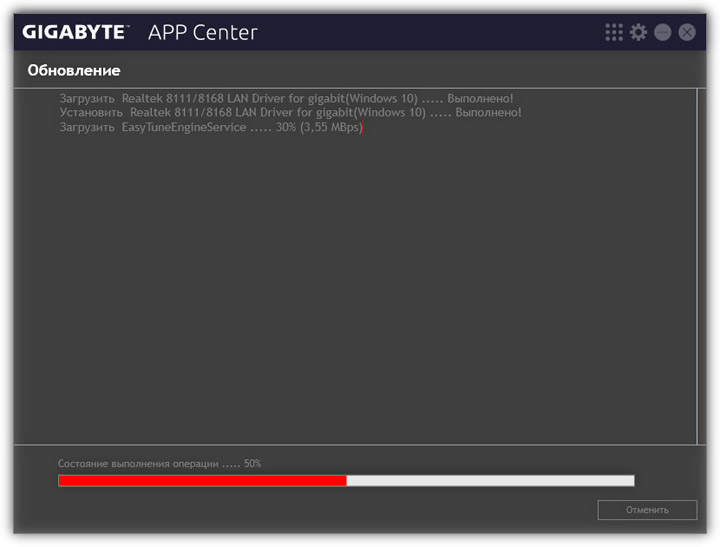

APP Center поможет найти свежие версии утилит и драйверов, выполнить их загрузку, обновить их. Также прямо здесь можно начать установку прежде не инсталлированных программ.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

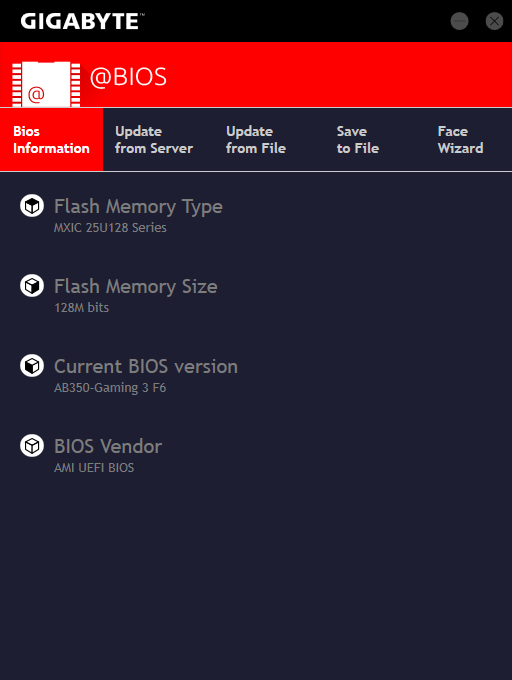

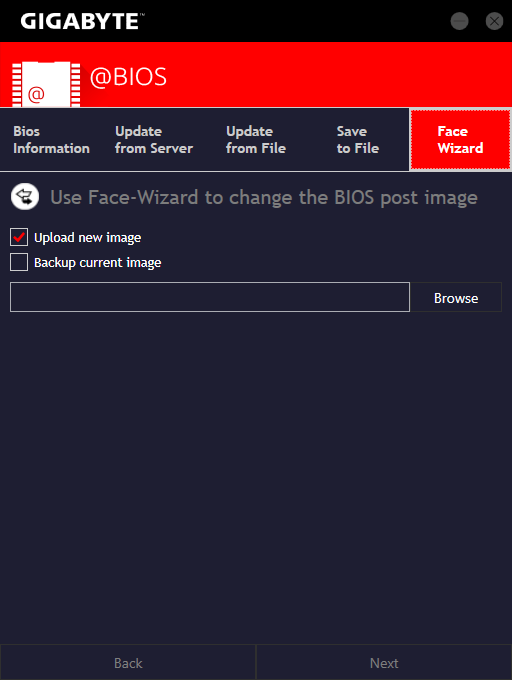

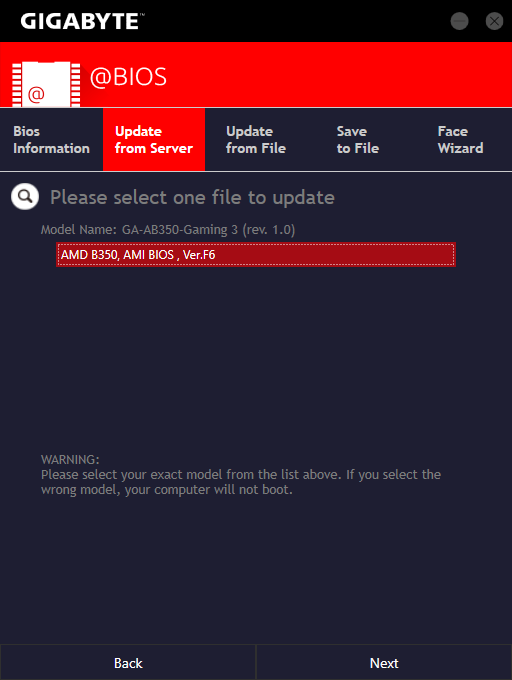

@BIOS поможет найти в Сети свежую версию прошивки, а также заменить стартовое экранное изображение.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

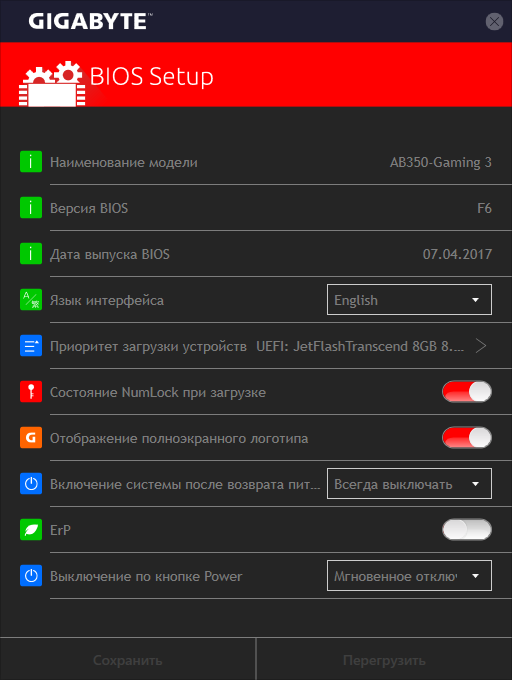

BIOS Setup — укороченный вариант настроек системы, для самых пугливых пользователей.

Gigabyte GA-AB350-Gaming 3

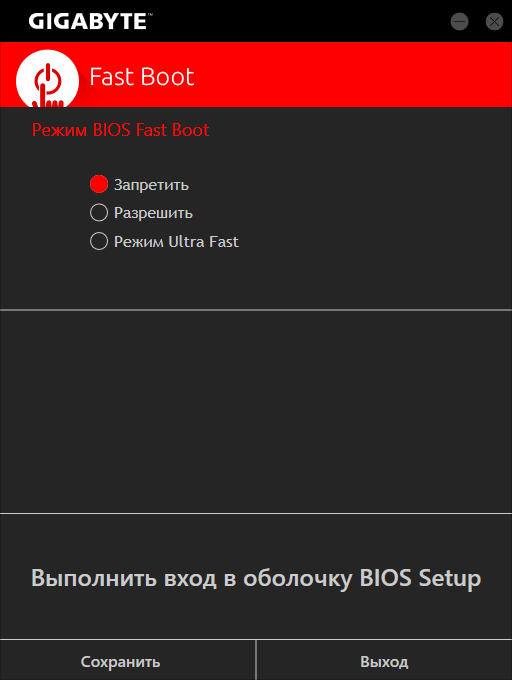

Реализован режим по автоматическому входу в среду UEFI, сразу после перезагрузки системы, но удобным его использование я назвать не могу, движений нужно выполнять излишне много.

Gigabyte GA-AB350-Gaming 3

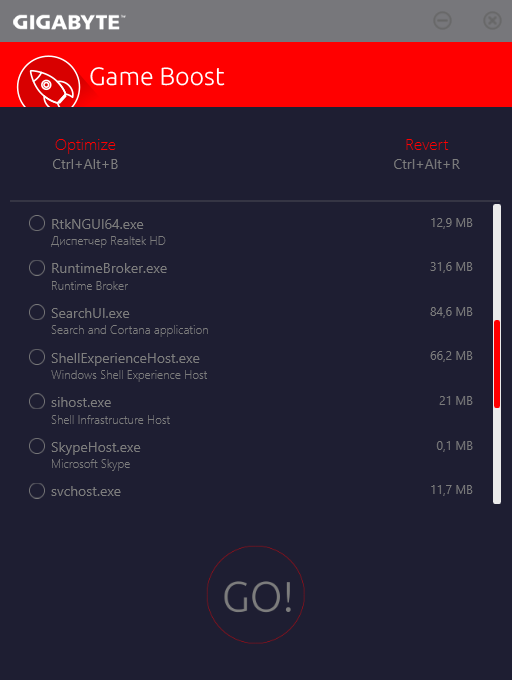

Game Boost принципов работы не поменял.

Gigabyte GA-AB350-Gaming 3

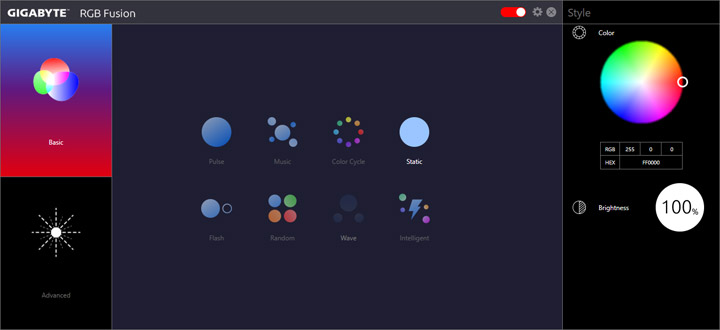

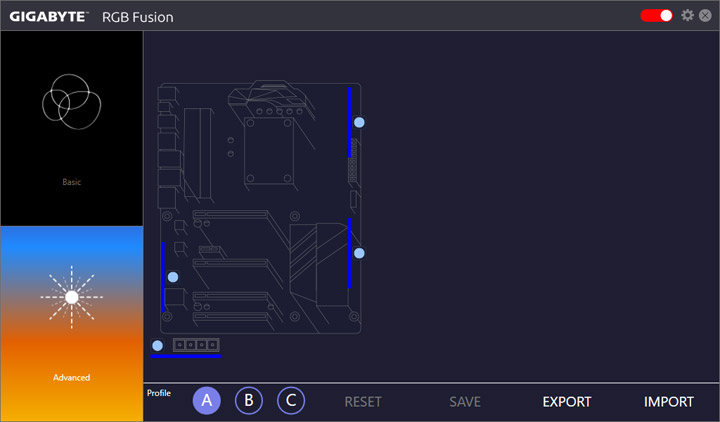

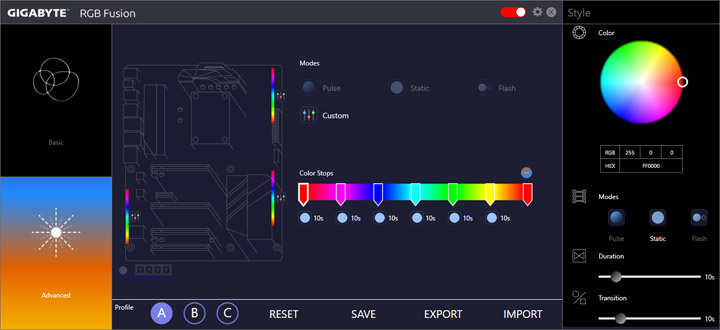

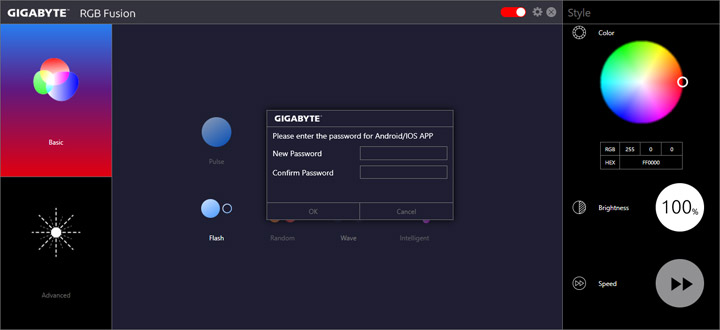

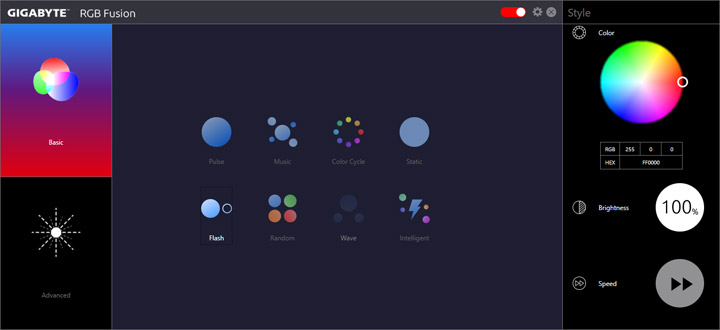

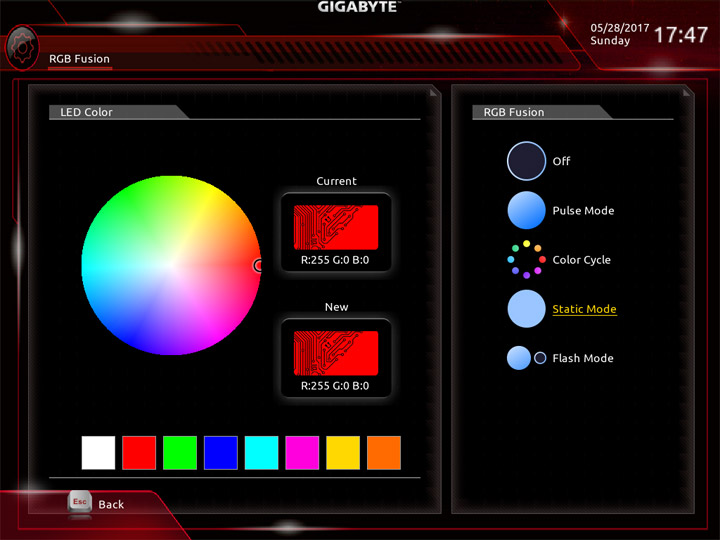

Кроме стандартных схем подсветок разработчики Gigabyte пошли дальше, предложив возможность создания сценариев со сложными эффектами. Некоторые наработки уже можно загрузить со страницы модели из Сети, а RGB Fusion поможет безболезненно их импортировать. Также управление иллюминацией заявлено при помощи отдельного мобильного приложения.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

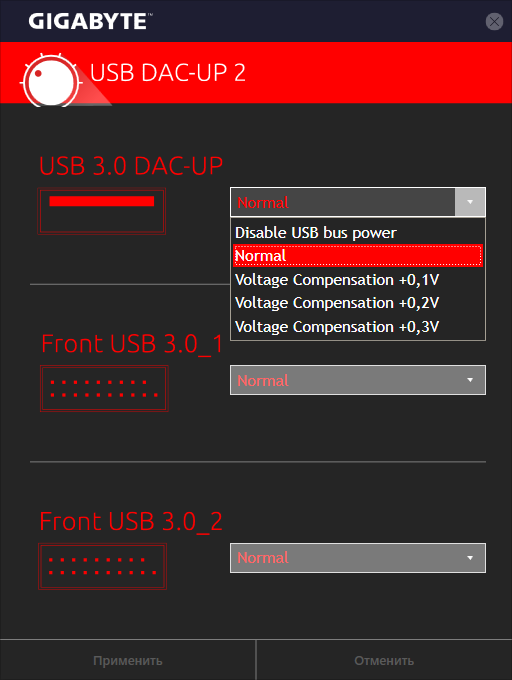

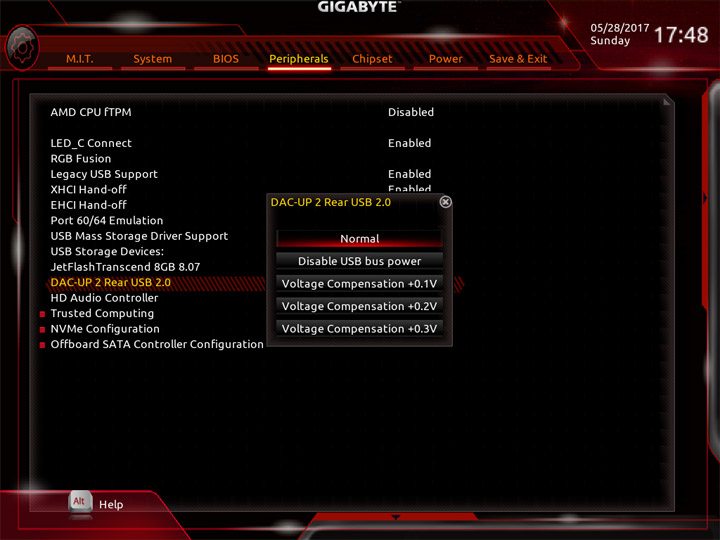

USB DAC-UP 2 поможет нарастить уровень напряжения на портах задней панели.

Gigabyte GA-AB350-Gaming 3

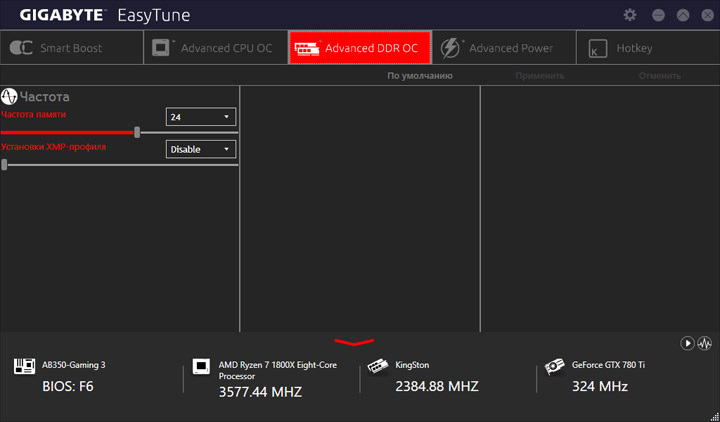

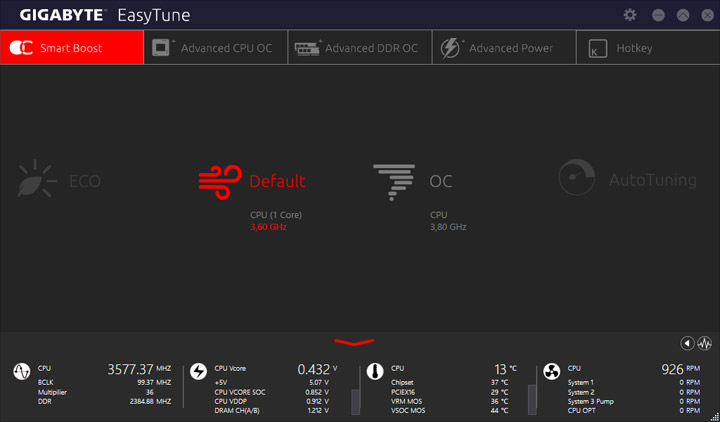

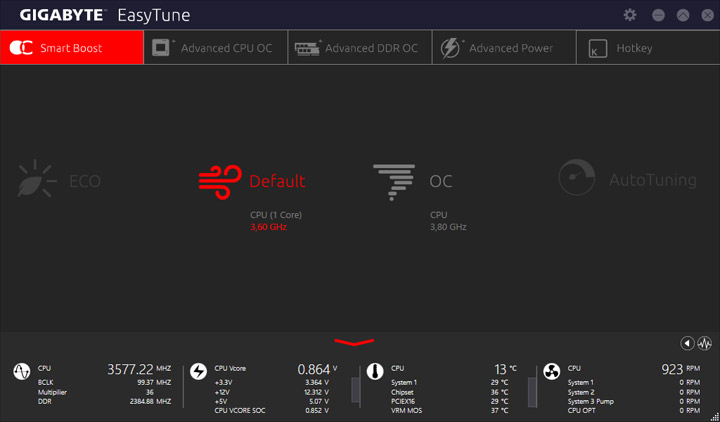

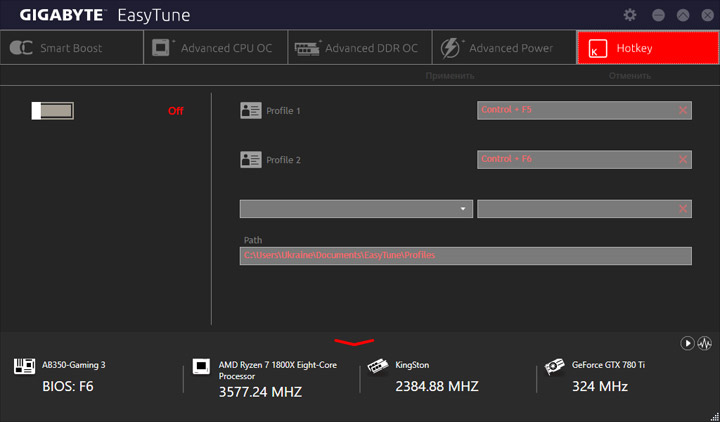

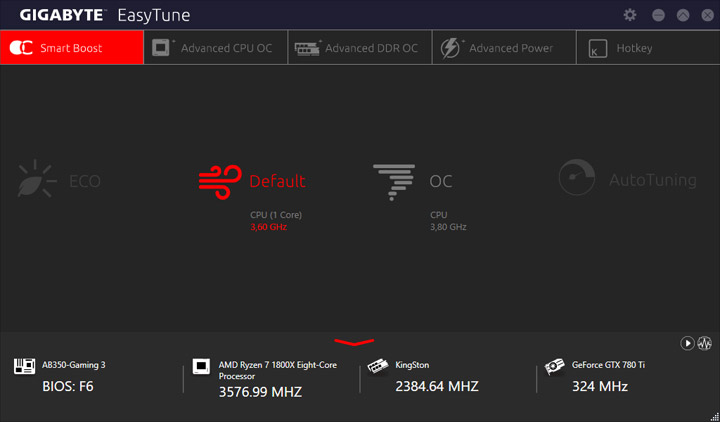

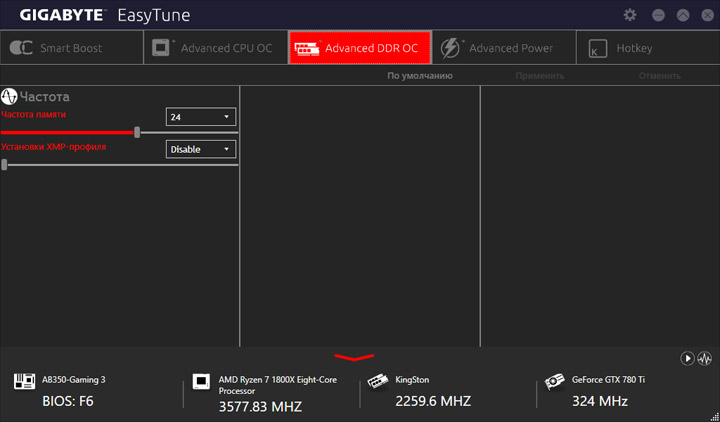

Механизмы EasyTune не стали дополнением к возможностям UEFI. Здесь не появились профили LLC, разве что, доступен один готовый профиль по разгону системы, позволяющий нарастить частоту до 3,8 ГГц. Температура процессора в простое составила 13 градусов, очевидно, плата несколько занижает это значение.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

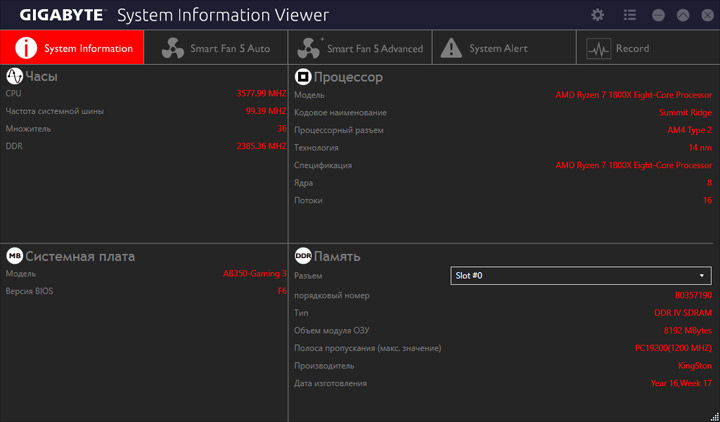

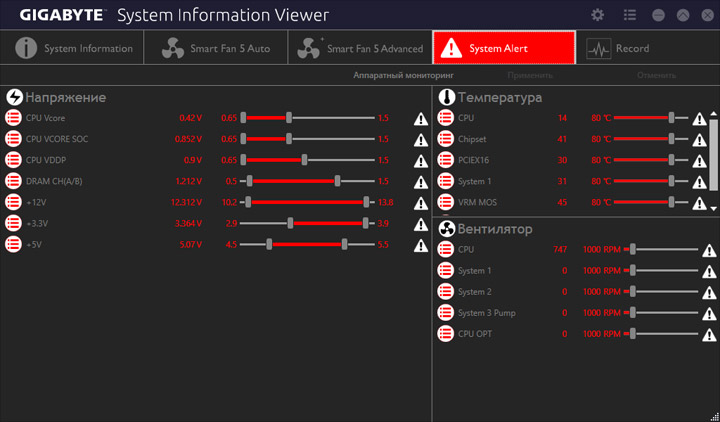

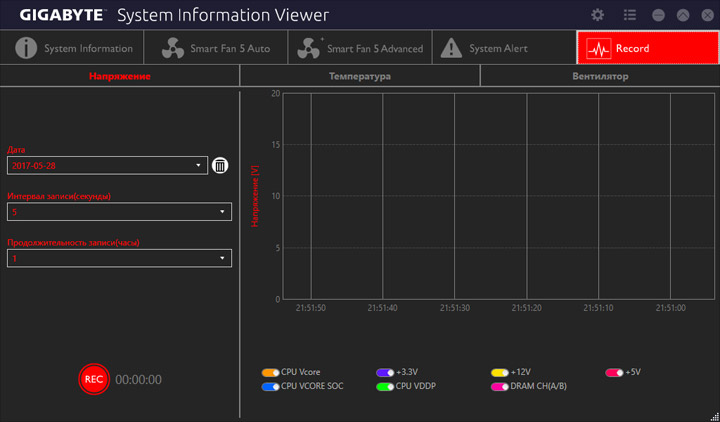

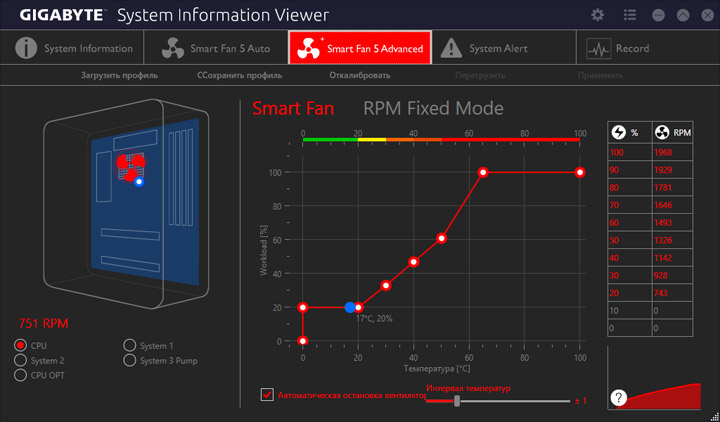

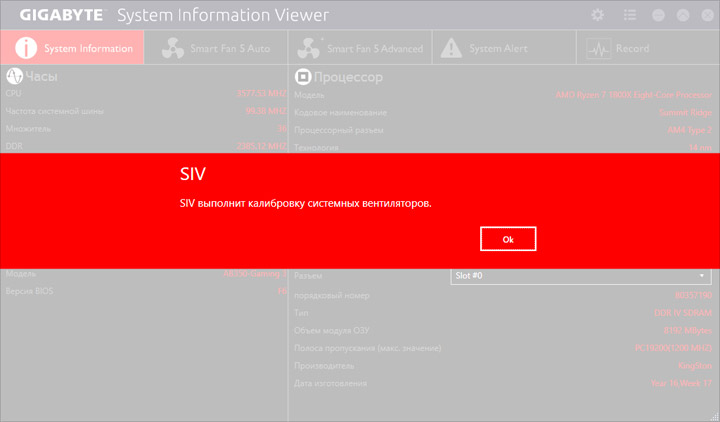

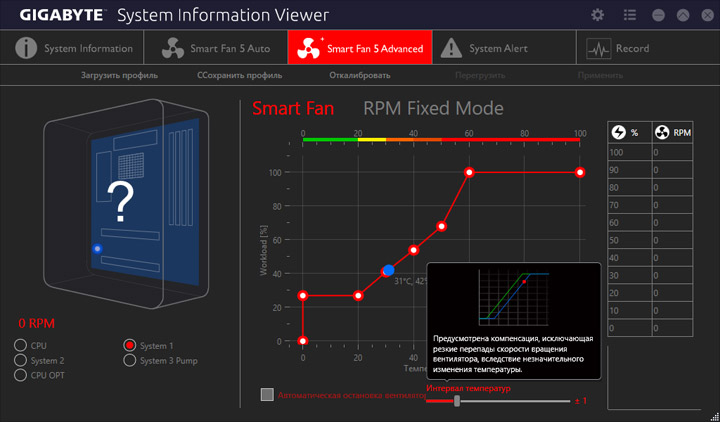

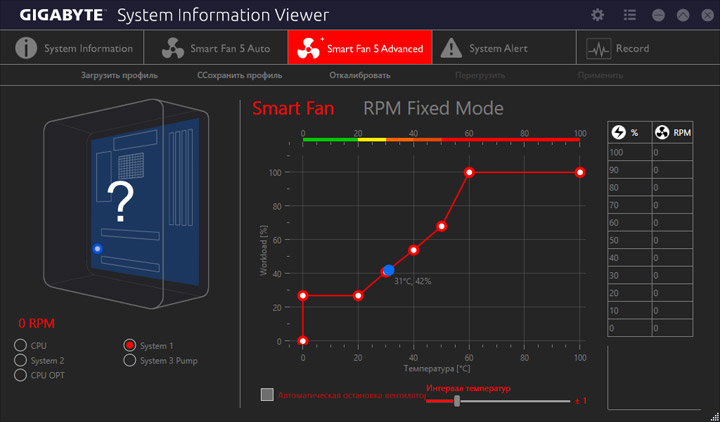

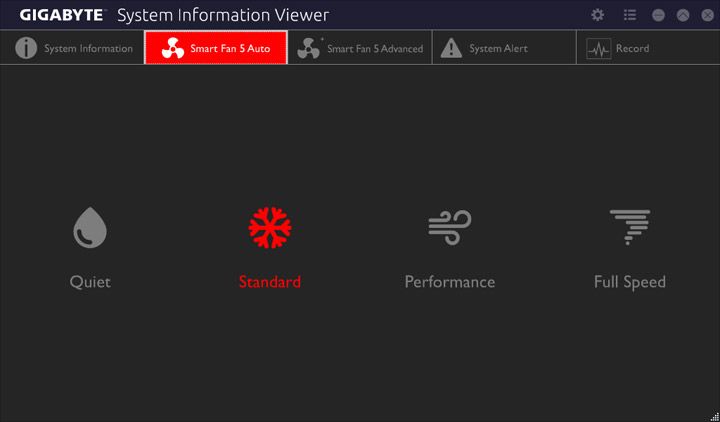

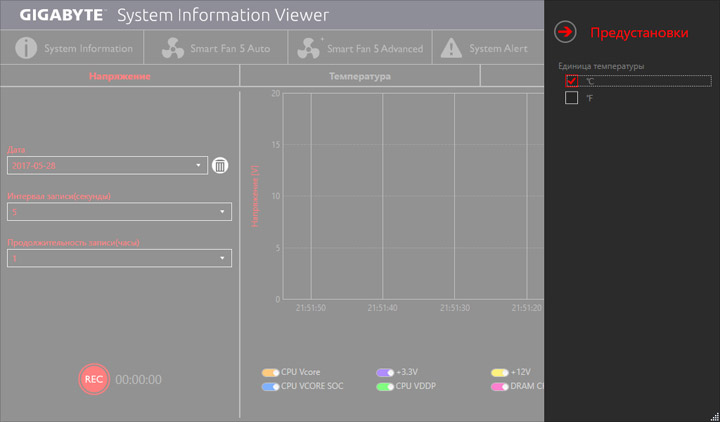

SIV интересен, в первую очередь, возможностью проводить калибровку вентиляторов. Есть недоработки на странице System Alert (нижний порог у напряжения ЦП слишком большой) и в рубрике Record (нельзя переключаться между тремя вкладками).

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

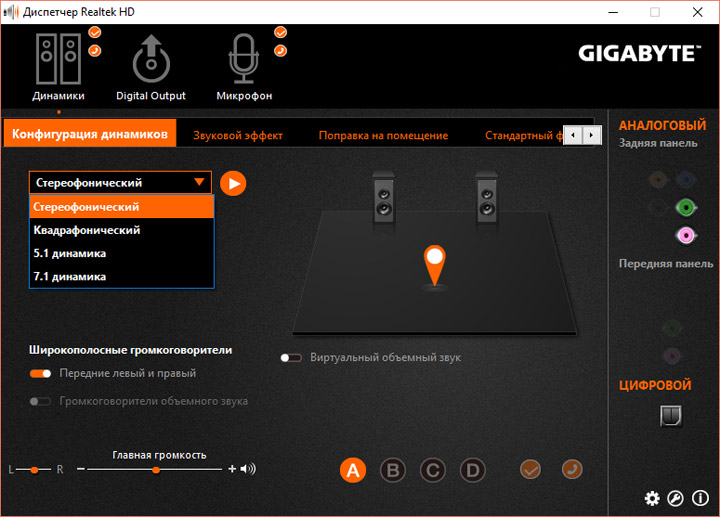

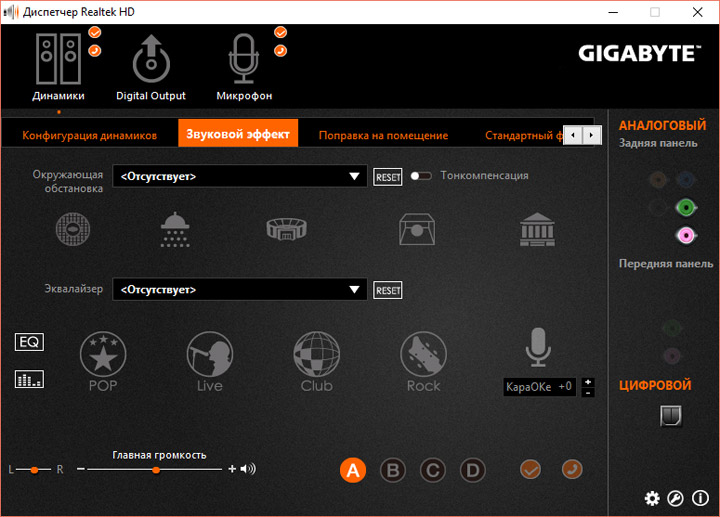

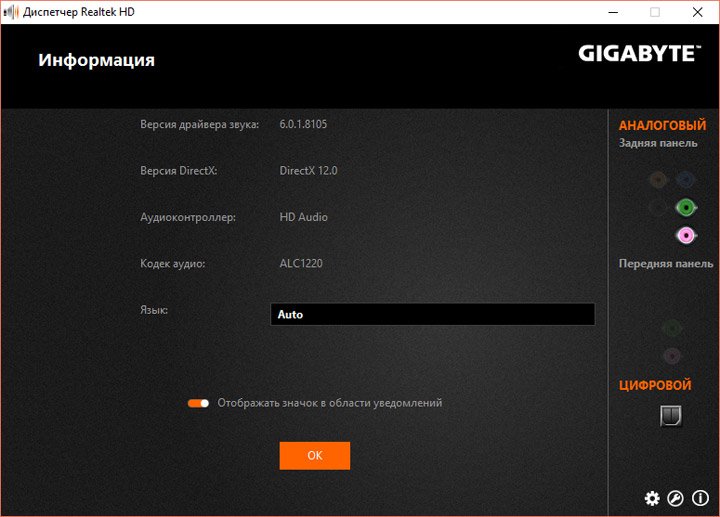

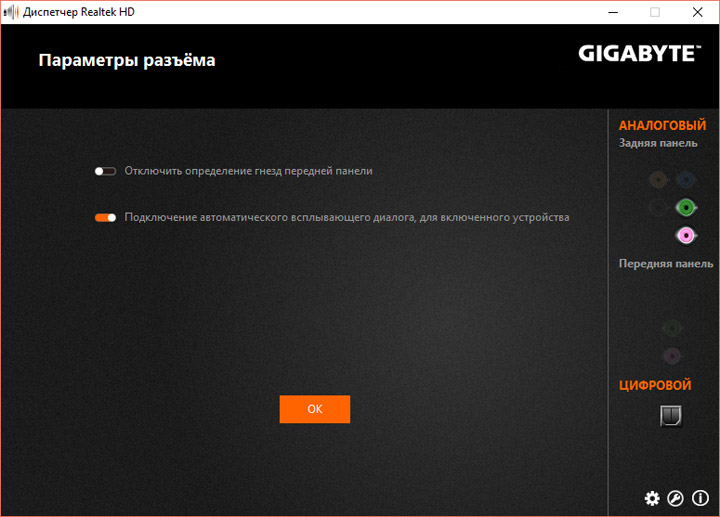

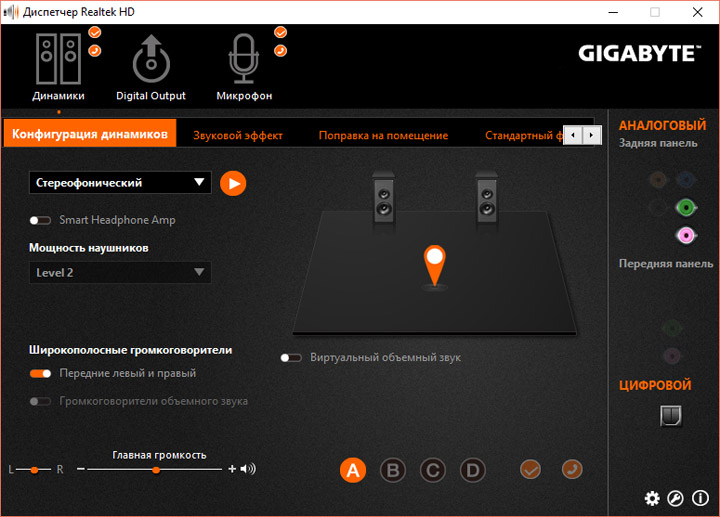

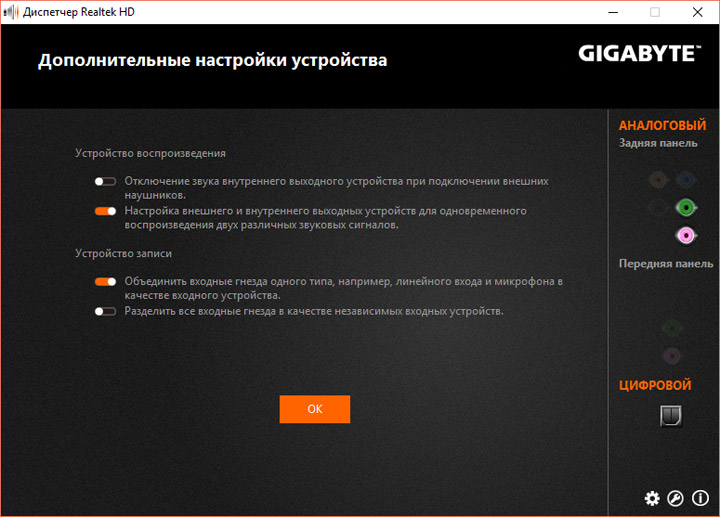

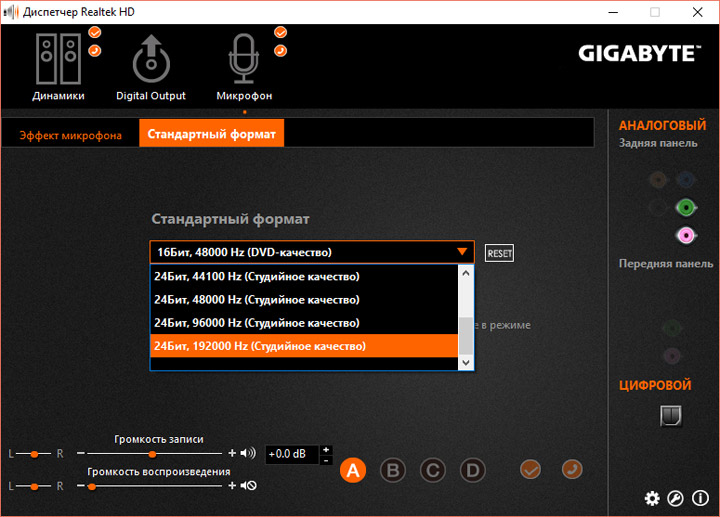

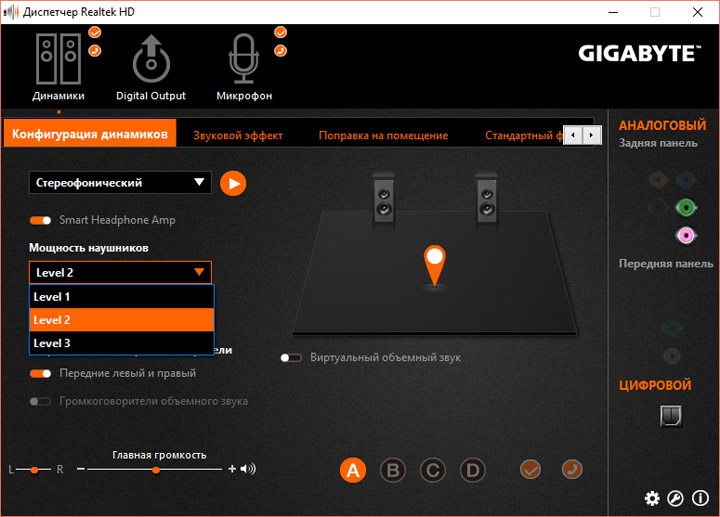

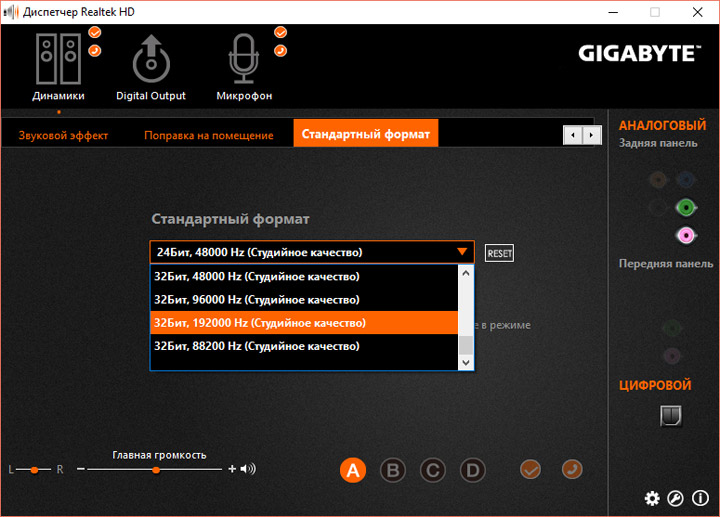

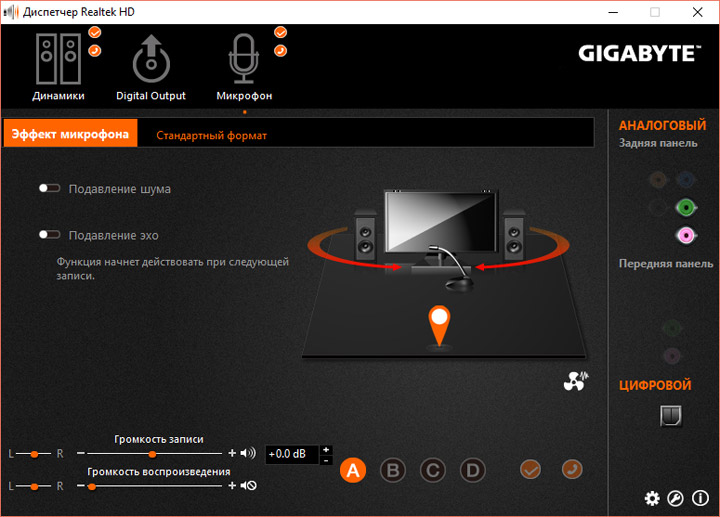

Управление звуком возложено на фирменную утилиту Realtek. Всё выглядит стандартно как для ALC1220. Подачу материала можно назвать хорошей, но модели с набортным ОУ звучат намного увереннее. Больше всего картина утратила в области НЧ, а использование усиливающих профилей Level 1–3 приводит к надутости и бухтению.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

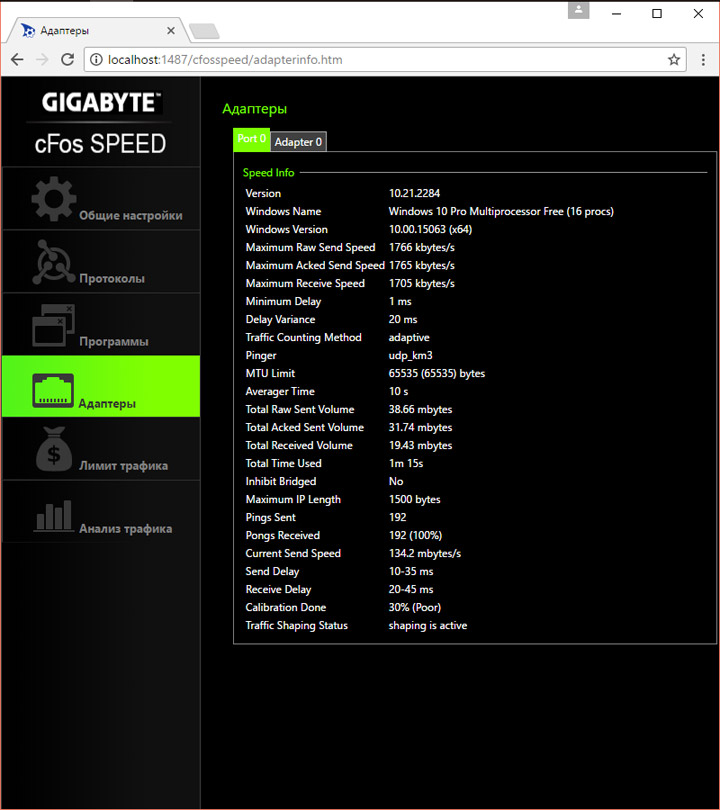

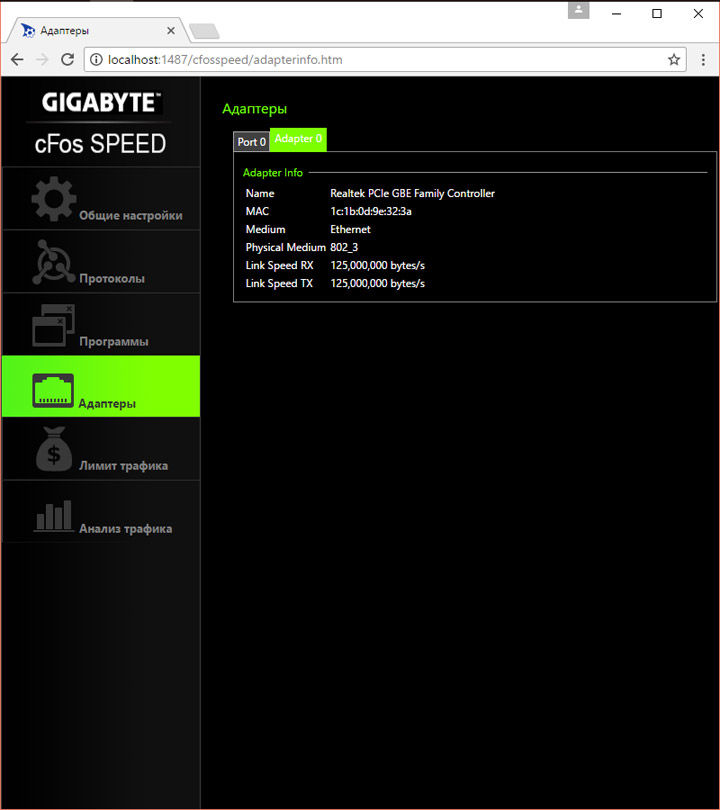

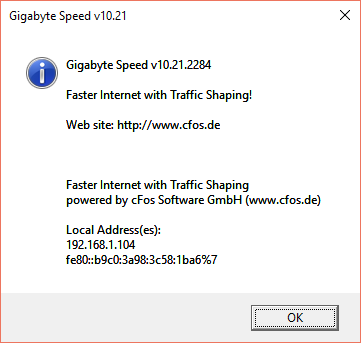

С работоспособностью cFosSpeed проблем не было, не смотря на распаянную сетевую карту от Realtek

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

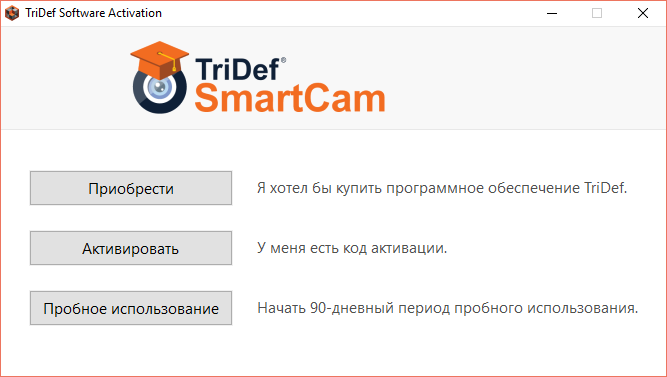

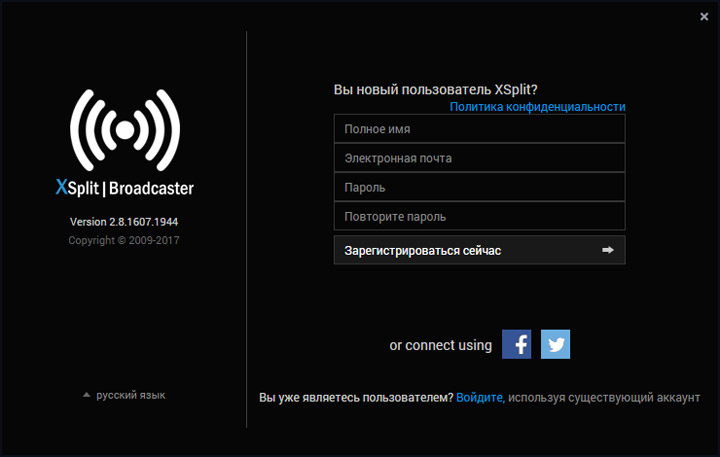

При наличии желания, можно воспользоваться демоверсиями TriDef SmartCam и XSplit Gamecaster.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Тестовый стенд

В состав стенда вошли:

  • процессор: AMD Ryzen 7 1800X (3,6 ГГц);
  • кулер: Noctua NH-U12P + Nanoxia FX12-2000;
  • термоинтерфейс: Noctua NT-H1;
  • память: HyperX Predator HX432C16PB3K2/16 (2×8 ГБ, 3200 МГц, 16-18-18-36-1T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.10, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.90 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 AMD Chipset Drivers Windows 10
Gigabyte GA-AB350-Gaming 3 F6 5.90.4246 4.3.741-x64 2.3.3693 17.10 10.0.15063.332
MSI X370 XPower Gaming Titanium 1.50 5.90.4220 4.3.741-x64 2.3.3693 16.60 10.0.15063.250
ASUS Prime X370-Pro 0515 5.90.4215 4.3.741-x64 2.3.3693 16.60 10.0.15063.138

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц. Обращение некоторых программ диагностики системы к укромным частям модели GA-AB350-Gaming 3 (информационным датчикам) приводят к зависанию компьютера, в их число входит и AIDA64. В частности, наличие модуля памяти во втором слоте осталось для неё незамеченным, хотя двухканальный режим работы опознавался корректно. На данный момент решение вырабатывается, но энтузиасты должны быть готовы к трудностям в случае нетипичного использования системы (Hackintosh, Linux). Чуть детальнее об этом упомянуто вот здесь.

Читать статью  Обзор и тестирование материнской платы GIGABYTE GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3

Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя. В этот раз особый интерес представляет анализ результатов поддержки хабом B350 режима XFR.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

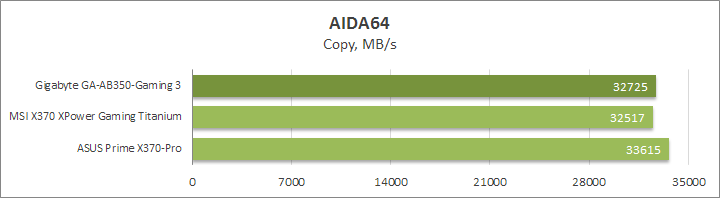

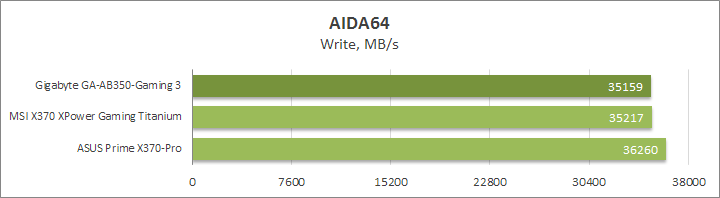

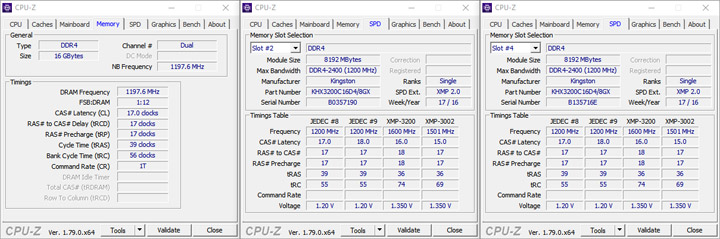

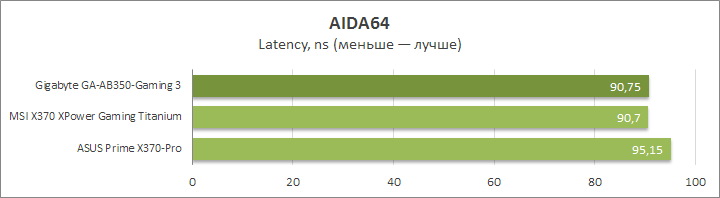

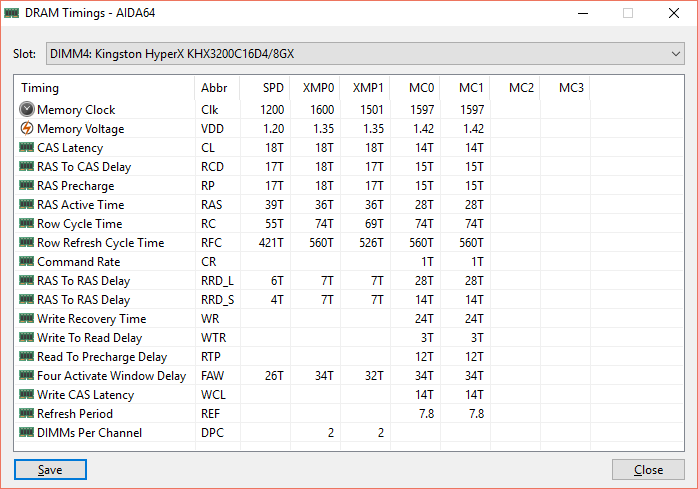

Подсистема памяти работает ничуть не хуже, чем с X370.

Gigabyte GA-AB350-Gaming 3

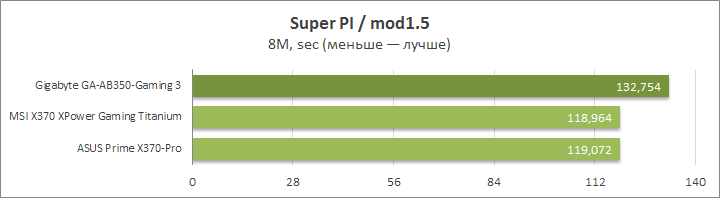

Однопоточный Super PI оказался единственным тестом, где результаты тестируемой системы были заметно ниже. Для полного подтверждения вины B350 потребуется ещё одна плата, желательно, другого бренда.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

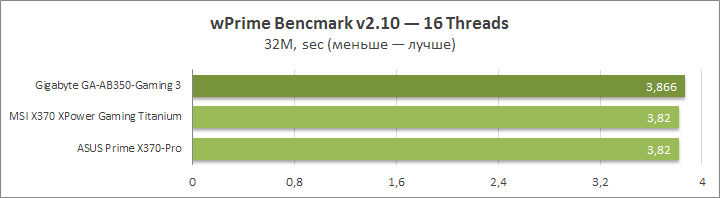

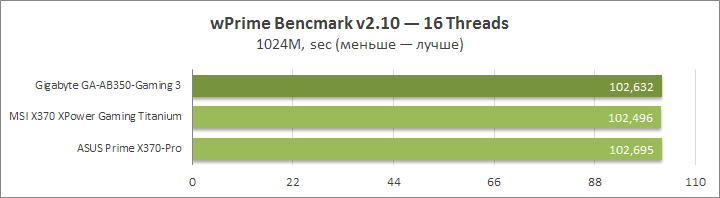

Во многопоточном wPrime уже не было никаких проблем.

Gigabyte GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

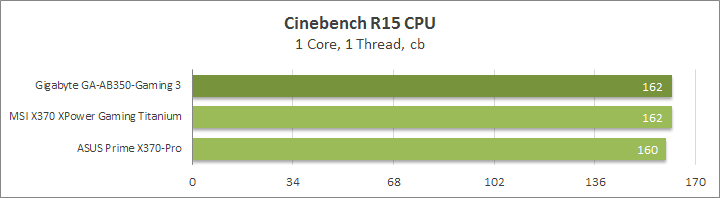

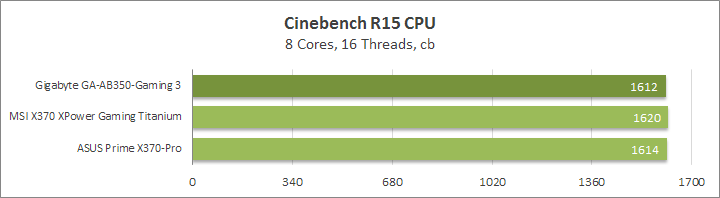

Работа с одним потоком при рендере аномалий не обнажила.

Gigabyte GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

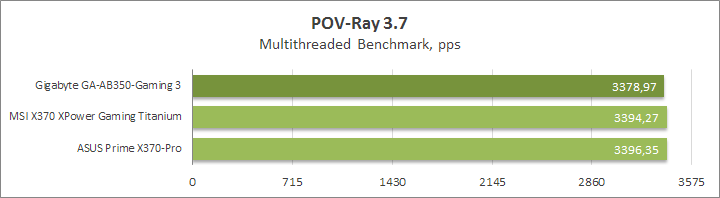

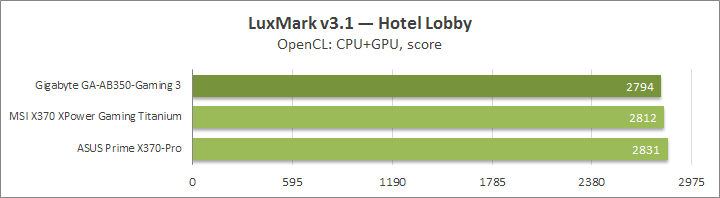

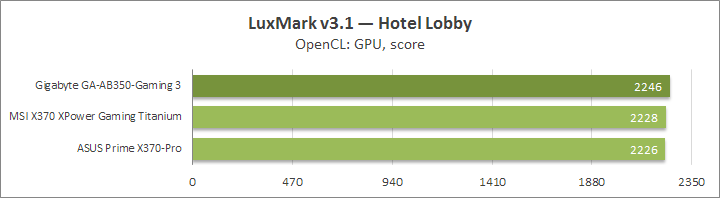

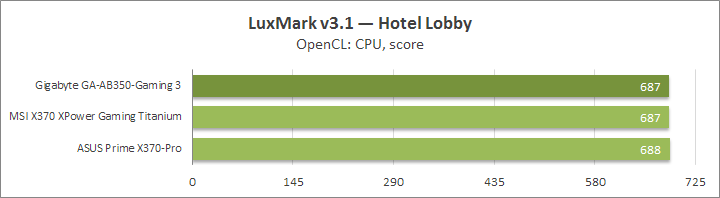

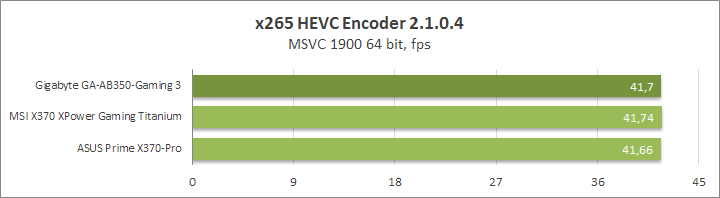

В целом, тяжёлые испытания реальными нагрузками система успешно преодолела.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

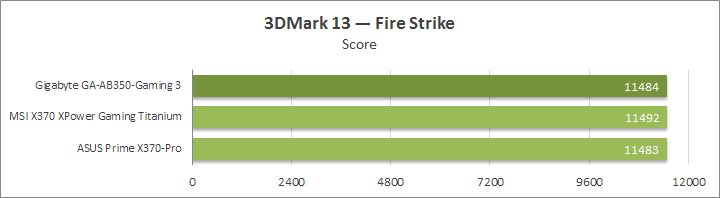

Fire Stike не выявил разницы среди участниц сравнительных тестов.

Gigabyte GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

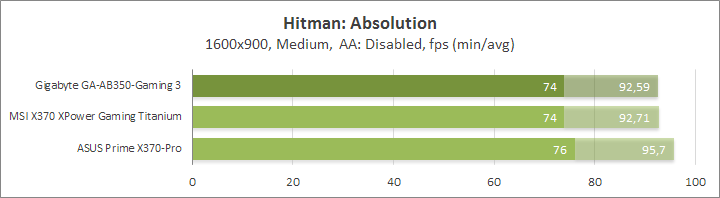

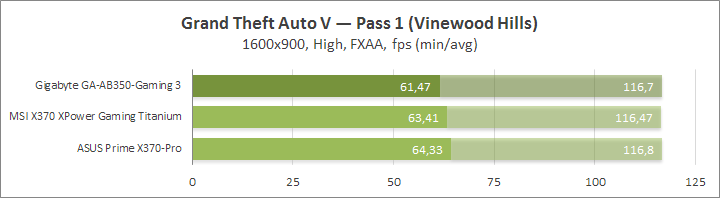

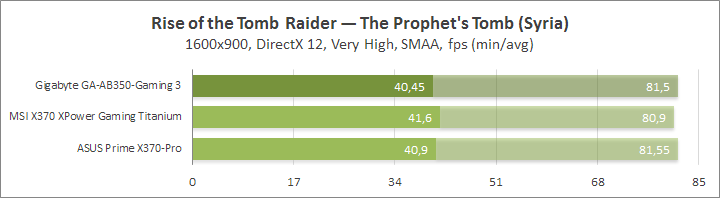

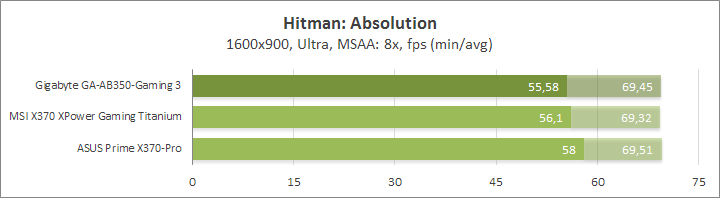

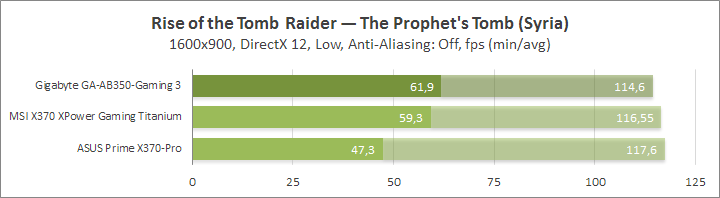

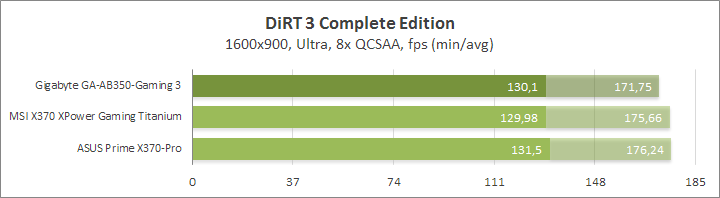

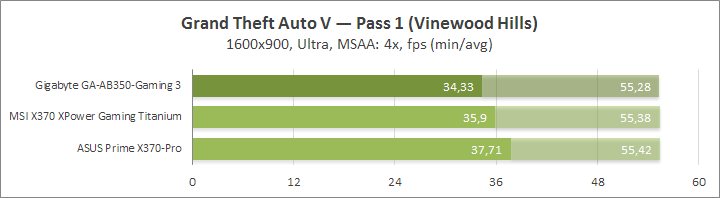

Испытуемая не стала лидером в играх, но и в заметном снижении кадровой частоты её упрекнуть нельзя.

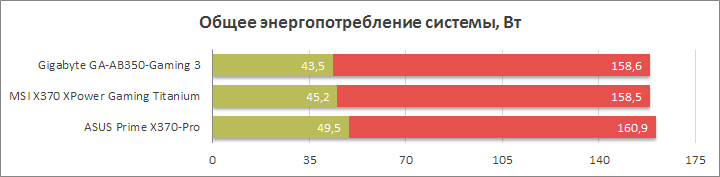

Энергопотребление системы

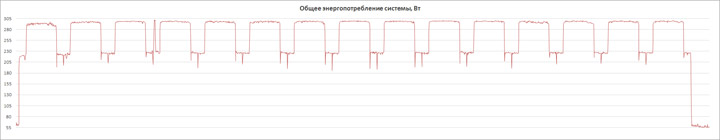

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Gigabyte GA-AB350-Gaming 3

Удивительно ровные аппетиты показывают участницы в сфере энергопотребления. Лёгкая, однопоточная нагрузка приводила к повышению напряжения на ЦП до 1,50 В (!), тяжёлая, многопоточная — до 1,26 В. Солидный разброс, особенно вспоминая цифры, виденные на соперничающих устройствах. У Uncore уровень был штатным — 0,888 В. Для памяти он не превысил отметку 1,224 В. К сожалению, узнать о прочих напряжениях никак не получится.

Разгонный потенциал

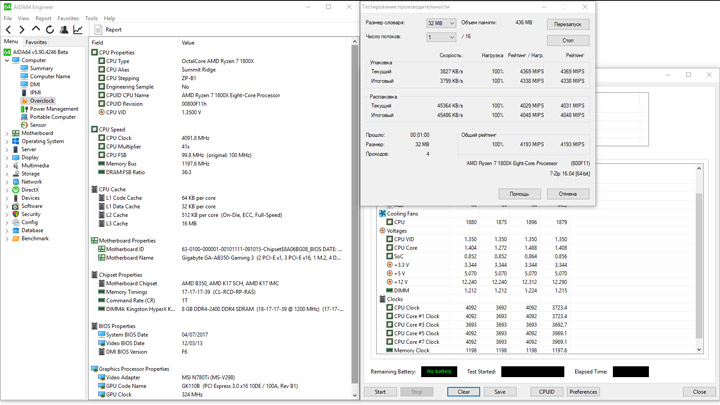

Опорная частота зафиксирована на отметке 99,78 МГц. ЦП имеет свободный множитель, шаг — 25 МГц. Для ОЗУ есть ряд стандартных множителей, заканчивающийся уровнем «32». В последней прошивке, носящей бета статус (F7A), уже появились новые, верхней теперь выступает цифра «40».

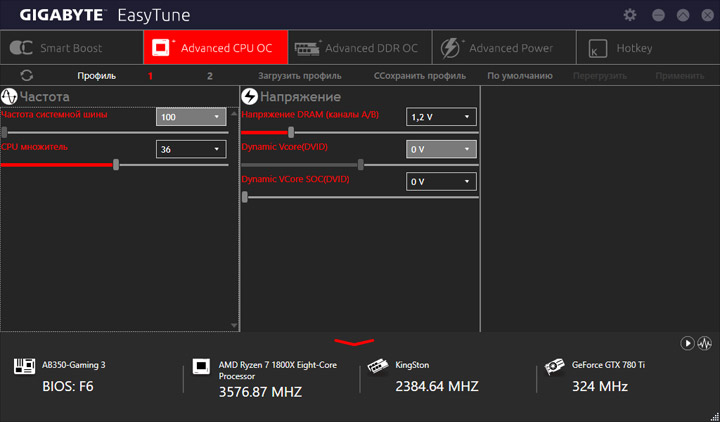

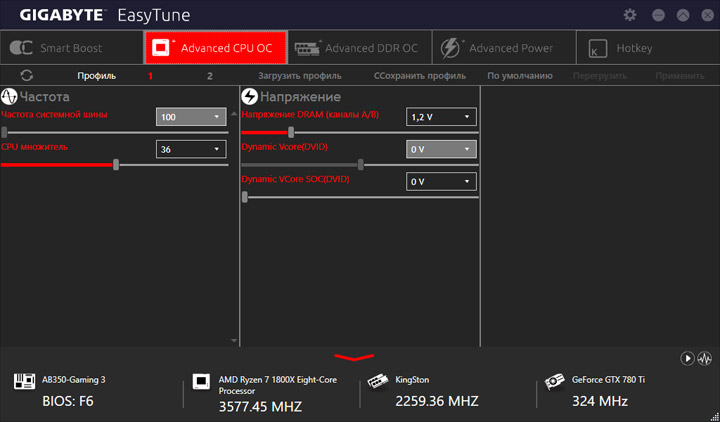

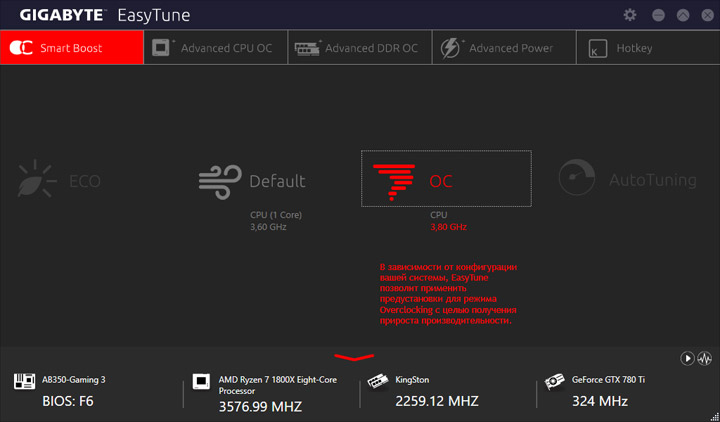

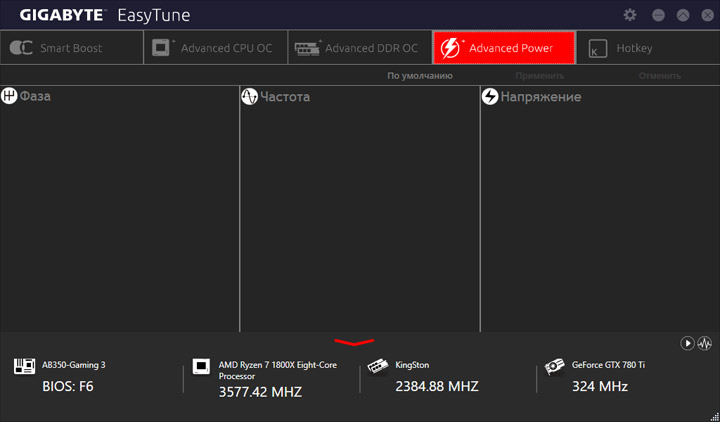

Фирменный профиль для упрощённого разгона присутствует только в EasyTune. Проверим работоспособность системы на частоте 3,8 ГГц. Из настроек не меняется ничего, кроме увеличения множителя.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

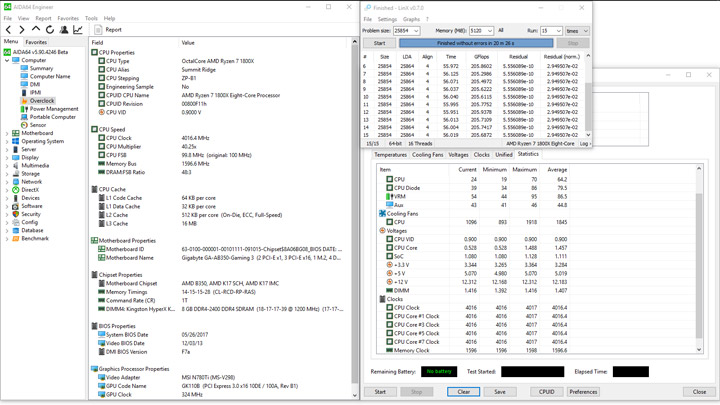

Такой нехитрый разгон не вызвал нестабильности в работе ОС, зато возник другой вопрос — перегрев VRM. Даже пяти циклов LinX (экспресс-теста на стабильность) системе выдержать не удалось. После преодоления отметки в 120 °C я собственноручно остановил выполнение сценариев. Напряжение на ЦП было штатным для нашего экземпляра — около 1,37 В.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

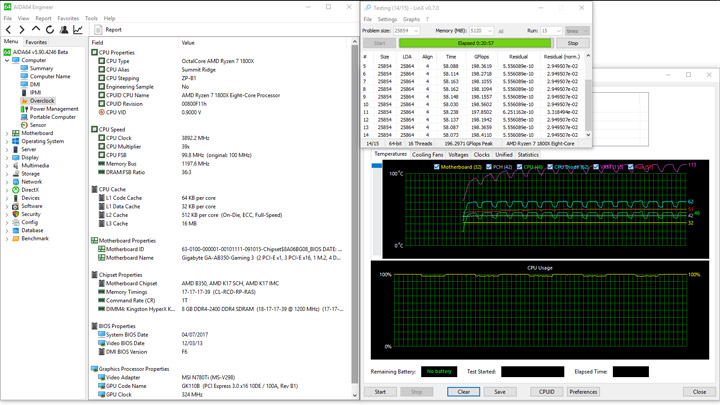

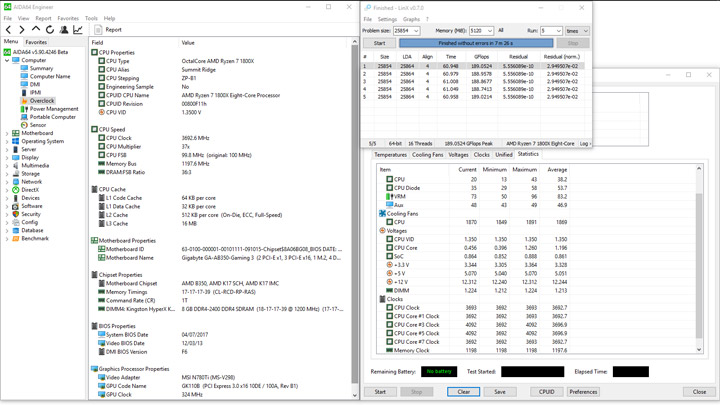

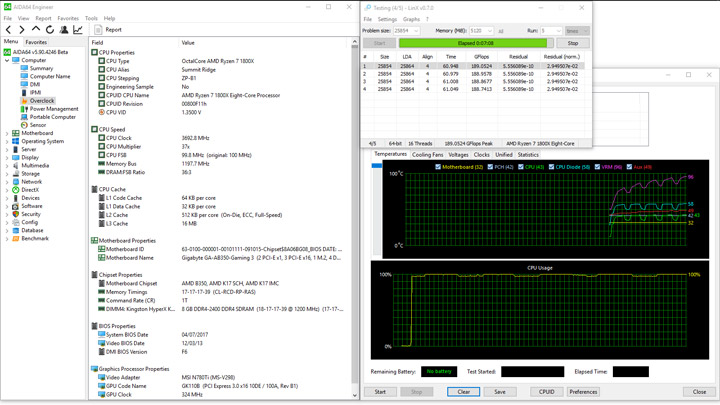

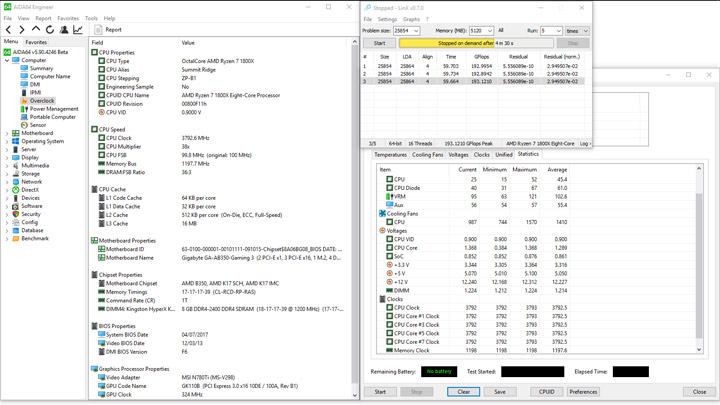

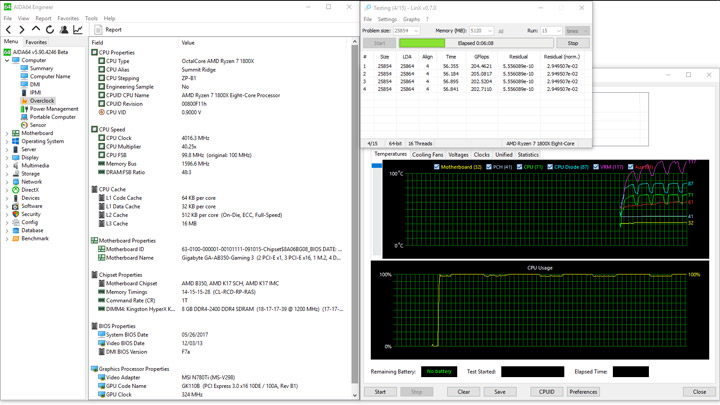

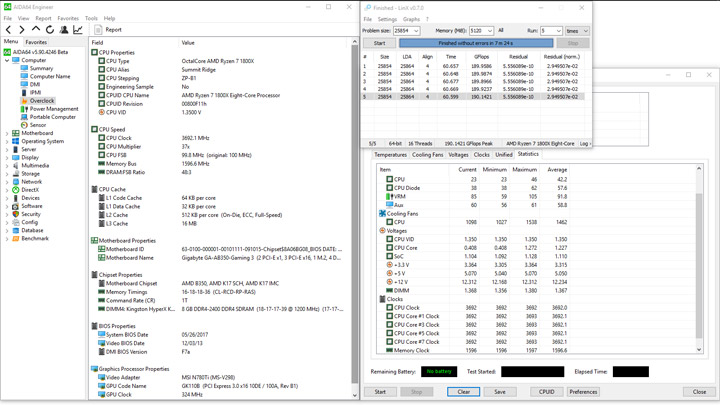

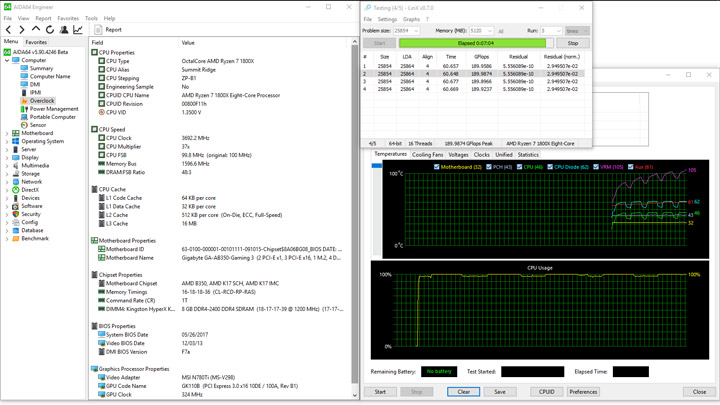

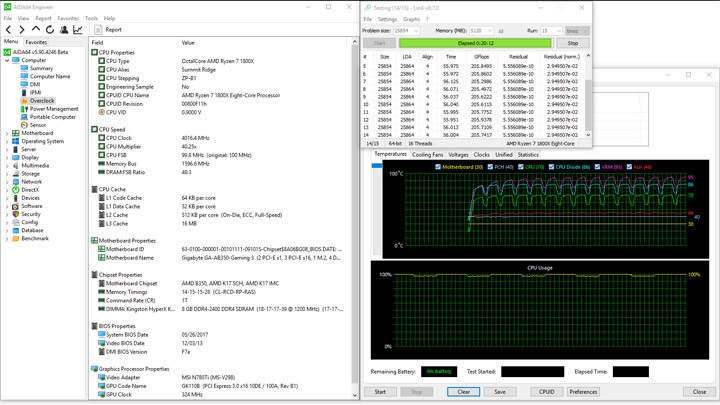

Будет логичным проверить работу системы в стресс-условиях при штатных настройках прежде, чем продолжать движение по пути оверклокинга. А со штатными условиями всё оказалось вполне неплохо, во всяком случае, пять проходов в LinX не прогрели плату даже до ста градусов. Такое оказалось возможно благодаря занижению напряжения на 0,1 В относительно номинала. Система также работа стабильно, а значит, такой подход инженеров Gigabyte вполне имеет право на жизнь.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

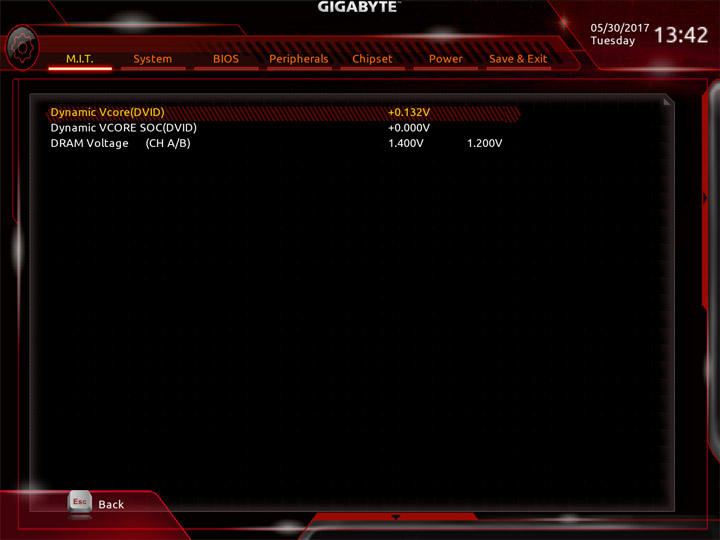

Лавирование между температурой стабилизатора, не доходящей до 120 градусов, ростом частоты и подборе необходимого напряжения для стабильной работы вылились в 3,9 ГГц при 1,33 В. Фактически, для нашего экземпляра это значение напряжения меньше штатного, а частота — немного больше.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

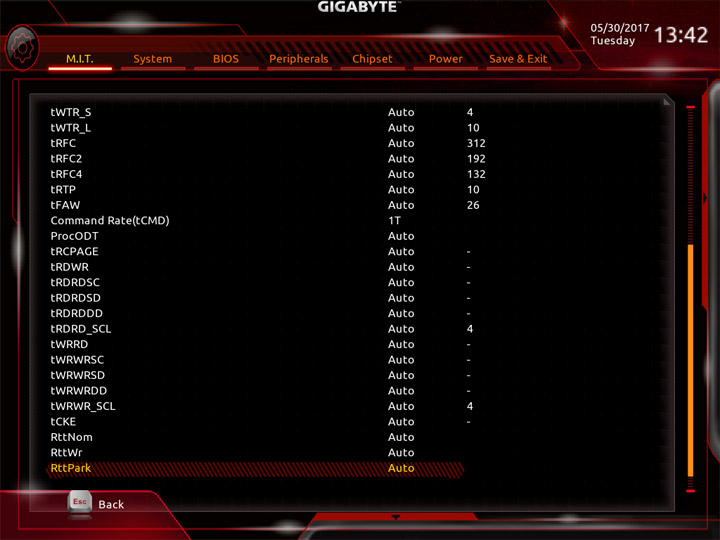

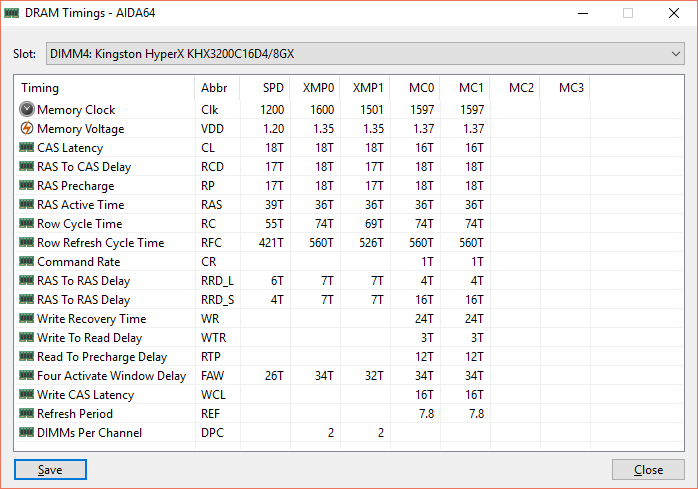

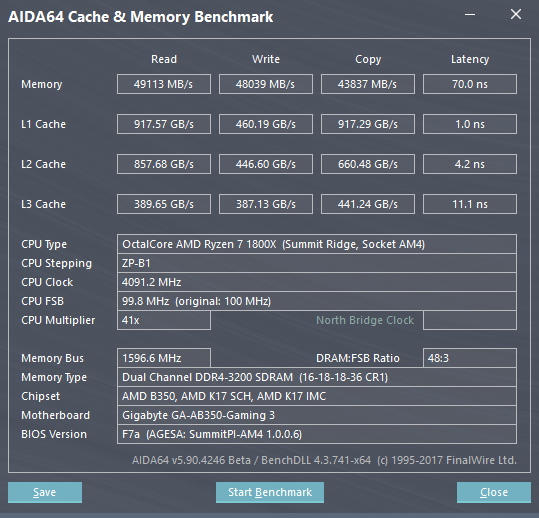

Выход свежей бета-версии прошивки для GA-AB350-Gaming 3 позволил успешно запустить наш комплект памяти на паспортной частоте (3,2 ГГц) простой активацией профиля XMP. Как и ожидалось, теперь пользователю доступно множество второстепенных настроек для DRAM (задержек).

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Плата автоматически повысила базовую отметку для SOC Voltage, она равнялась 1,1 В.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Вооружившись мощным центробежным вентилятором Cooler Master BP806012M BA, я всё же попытался разогнать ЦП до уровня, покорившегося старшим платам. Сперва я направил поток воздуха на радиатор и прилегающую к нему область. Также обороты на процессорном кулере устанавливались максимальными (из-за сниженного на 15 градусов значения температуры ЦП, работа на высоких оборотах стартовала где-то с 70 градусов, на тот момент подсистема питания уже давно грелась в полную мощь). К сожалению, такой подход окончился крахом ввиду быстрого перегрева, к тому же на 118 °C термотроттлинг давал о себе знать — частота некоторых ядер кратковременно опускалась ниже 1 ГГц.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

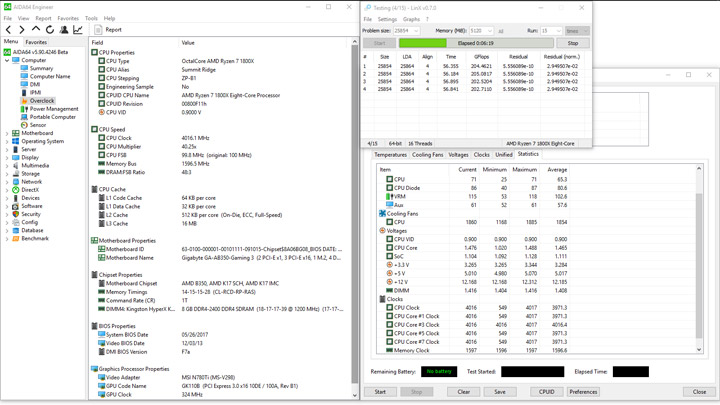

Вопреки логике происходящего, ситуацию исправил обдув обратной стороны платы. В таком режиме система уже не перегревалась и работала стабильно. Отсутствие механизмов LLC вынудили повышать питающее напряжение на ЦП до фактических 1,49 В. С автоматическим повышением SOC Voltage можно только смириться (понижающих отметок для этой группы в UEFI нет). А для работы памяти с конфигурацией задержек 14-15-15-28-1T на частоте 3,2 ГГц оказалось достаточно выставить 1,4 В.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

Показатели температурных датчиков полностью совпадают с температурными значениями, которые я получил при собственных замерах. Значение Aux в AIDA64 соответствует VSOC MOS, то есть стабилизатору напряжения Uncore.

Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3Gigabyte GA-AB350-Gaming 3

В таком режиме работы радиатор прогревался до 64 °C, то есть обвинить его в безучастности нельзя. Сама конструкция не разработана для отведения такого количества тепла. Да и распределение транзисторов на плате оптимальным назвать сложно. Потребление оказалось вполне адекватным — 54–301 Вт, это даже меньше, чем у предыдущего оппонента, побывавшего у нас в лаборатории.

Gigabyte GA-AB350-Gaming 3

Вывод

По итогам тестирования продукт оставил о себе двоякое впечатление. На «отлично» я могу оценить систему контроля за вентиляторами, а также наличие шести независимых температурных показателей, которые могут быть использованы для составления алгоритма работы системы охлаждения ПК. Необычная подсветка и тщательная проработка её настройки тоже немаловажный фактор для тех, кто захочет вдумчиво подойти к процессу, а не согласится на штатные монотонные цвета. Также в копилку положительных аспектов можно занести старший звуковой кодек, хотя для его работы не было лишним особое ПО, или же хотя бы ОУ (а ещё лучше — всё вместе, но подобная «роскошь» будет только у старших моделей).

Отдельно хочу отметить факт внедрения и UEFI новых настроек и уже успешно опробованную мной работу модулей памяти на частоте 3200 МГц из обычных серий, а не пресловутых представителей Samsung B-die.

К сожалению, оверклокинг ЦП будет ограничен не сколько возможностями UEFI (нет профилей LLC, базовый набор возможностей по изменению напряжений). Мощность подсистемы питания была спроектирована в точности для работы на штатных настройках, хотя даже в этом случае производитель пошёл на хитрость и автоматически снизил уровень CPU Voltage относительно штатного значения.

Однако, используя весьма мощный (и шумный) нагнетающий вентилятор, мне удалось разогнать Ryzen 7 1800X. Возможно, модификация радиатора и его последующий принудительный обдув как-то помогут достичь определённых высот в оверклокинге. Стоит или нет заниматься подобным — решит, как обычно, только покупатель.

Читать статью  Обзор материнских плат ASRock FM2A68M-HD, ASUS A68HM-K и MSI A68HM-P33: трио на AMD A68H (страница 7)

Что же до работы в штатном режиме, то в подавляющем числе приложений процессор выступил не хуже, чем в составе систем на базе старшей системной логики. Именно такую цель, по всей видимости, разработчики и пытались достичь, а значит, справились с ней успешно.

Обзор материнской платы Gigabyte GA-AB350-Gaming 3 на чипсете AMD B350

Специалисты компании AMD отмечают готовность материнских плат на базе чипсета B350 к разгону. Однако отказ от поддержки NVIDIA SLI, то есть необходимости разделить поровну 16 процессорных линий PCI-E, настораживает. Поэтому обзор материнской платы Gigabyte GA-AB350-Gaming 3 необходим для того, чтобы выяснить, можно ли выполнить разгон устройства без вреда для компонентов системы.

Спецификации устройства

На официальном сайте Gigabyte указаны технические характеристики новой материнской платы Gigabyte GA-AB350-Gaming 3. Согласно представленной информации они следующие:

Модель устройства Gigabyte GA-AB350-Gaming 3 (rev. 1.0)
Официальная страница продукта в Сети Gigabyte
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667*/2933*/3200*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 2.0 x16 (x4) — B350
1 x PCI Express 2.0 x16 (x1) — B350
2 x PCI Express 2.0 x1 — B350
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2 (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы HDMI 1.4, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, B350)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
5 x 2.0 (1 разъём на задней панели, B350)
Serial ATA 6 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Realtek ALC1220 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek 8111G (Gigabit Ethernet)
COM Нет
TPM Есть
UEFI AMI UEFI
Форм-фактор ATX
Физические размеры, мм 305 x 230
Стоимость, $ 126

Комплект поставки и дизайн Gigabyte GA-AB350-Gaming 3

Новая материнская плата Gigabyte GA-AB350-Gaming 3 поставляется в чёрной картонной коробке, на лицевой стороне которой нанесён логотип производителя, серия и модель платы, также указана поддержка нескольких технологий.

На обратной стороне коробки сосредоточен набор всех особенностей платы: краткие технические характеристики, комплектующие, поддержка фирменных технологий и утилит.

Коробка открывается стандартным образом. Внутри плата зафиксирована боковыми блоками. Также плата запечатана в плотную пленку, которая защищает её от влаги и пыли. Кроме самой платы внутри коробки имеются:

  • Инструкция пользователя;
  • Руководство по установке;
  • Диск с программным обеспечением и фирменными утилитами;
  • Удлинитель для подключения светодиодной ленты;
  • 4 кабеля SATA;
  • Интерфейсная заглушка для корпуса;
  • Переходник для подключения корпусных разъемов.

Данная материнская плата отличается от своих аналогов. Она имеет немного меньшие физические размеры, а именно 305 x 230 мм, а поэтому для крепления внутри корпуса получила всего 7 точек.

Оформление платы стандартное. На фоне коричневого текстолита производитель разместил компоненты чёрного и красного цветов. Выделяются только разъемы для подключения элементов передней панели. Они окрашены в разные цвета.

Для диагностики есть всего 4 красных светодиода. Свечение каждого соответствует определенному узлу, проходящему в текущий момент времени инициализацию. Никаких разъемов для установки пост-карты нет.

На обратной стороне платы заметна пара элементов из состава стабилизатора напряжения для ЦП. Также здесь имеются светодиоды типа RGB, распаянные у изолирующих зазоров в области размещения кодека. В области установки процессора производитель разместил усилительную пластину.

Охлаждение. Для охлаждения на плате имеется несколько радиаторов: на южном мосте и возле системы питания. Также имеется несколько колодок для подключения системных вентиляторов.

Дисковая подсистема реализована 6 портами SATA 6 Гбит/с. Четыре порта расположены в правом нижнем углу платы. При этом двое имеют внутреннее направление. Однако это не проблема, так как в комплекте с платой идут Г-образные SATA кабели (их 2, как и разъемов).

Еще два разъема SATA находятся возле разъема для подключения питания. Они реализованы силами центрального процессора.

Расширения. Внешний вид гнёзд расширения способен ввести в заблуждение. Только верхний армированный слот PCI-E x16 располагает ресурсом линий PCI-E непосредственно от ЦП. Следующий слот работает только с четырьмя линиями, идущими от хаба. Третий вовсе довольствуется единственной линией.

Чипсет и процессорный разъем. Материнская плата Gigabyte GA-AB350-Gaming 3 выполнена на чипсете AMD B350. Она прекрасно будет работать в сочетании с процессорами AMD серии Athlon X4, A6, A8, A10, A12, Ryzen 5, Ryzen 7. В области процессорного разъема можно заметить много свободного места. Оно предназначено для монтажа качественной системы охлаждения.

Сетевой адаптер выбран из самых простых моделей, доступных на рынке. А вот звуку уделили больше внимания. Есть экранирующий колпак на кодеке и группа особых конденсаторов японского производства. Кодек использован Realtek ALC1220 (7.1, HDA).

Система питания. Система питания реализована посредством ШИМ-контроллера Intersil Corporation ISL95712. У него встроено три драйвера, а ещё четыре реализованы дискретными моделями на плате. Четыре канала питания ответственны за процессорное напряжение, а три – за CPU NB (SOC) Voltage.

Задняя интерфейсная панель бедноватая. Для геймера может не хватить симметричного порта USB типа C или стоек для антенн под беспроводной адаптер.

Возможности прошивки BIOS

Внешний вид прошивки данной материнской платы мало чем отличается от прошлых версий. Имеется базовый режим настроек, где можно выбрать профиль XMP или же перейти на страницу наладки работы вентиляторов. Никаких фирменных профилей для настройки оверклокинга нет.

Все, что касается базового разгона, находится в разделе M.I.T.

Для того, чтобы сохранить настройки и заданный профиль, стоит перейти в раздел Save&Exit.

В целом, настройки стандартные. Однако для неопытных пользователей, которые боятся изменять что то в BIOSе, имеется упрощенный вариант.

Такой БИОС имеет русскоязычное меню. Поэтому пользователю ПК будет проще настроить работу своего устройства.

Некоторые особенности работы Gigabyte GA-AB350-Gaming 3

Для того, чтобы понять, как поведет себя материнская плата во время разгона, предлагаем ознакомиться с данным видео:

Выводы

Данная материнская плата имеет базовый набор всех необходимых комплектующих для сборки игровой системы. Да, на ней нет кнопки RESET, множества разъемов для диагностики, по несколько штук USB 3.0 и SATA портов (то есть каких-то излишеств). Все только необходимое. Компоненты выполнены качественно, расположены так, чтобы не мешать друг другу во время монтажа комплектующих, и компоненты выбраны не самых плохих производителей. Поэтому, если вы собрались сложить себе игровой ПК и думаете, стоит ли переплачивать за материнскую плату, то ответ следующий. Материнская плата Gigabyte GA-AB350-Gaming 3 вполне подходит для игровых целей. Разгон имеется, хотя небольшой, так как система питания все же реализована по принципу работы на штатных настройках. Все порты для подключения SSD, видеокарты и прочих комплектующих есть. Поэтому данную плату можно рассматривать как альтернативный и недорогой вариант для игрового ПК.

Источник https://www.overclockers.ua/motherboard/gigabyte-ga-ab350-gaming-3/all/

Источник https://softikbox.com/obzor-materinskoy-platyi-gigabyte-ga-ab350-gaming-3-na-chipsete-amd-b350-24930.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
