Огненный монстр AMD FX-9370 из 2013 года: что может в 2022 году, разгон, Cyberpunk, upgrade и другие приколы

Огненный монстр AMD FX-9370 из 2013 года: что может в 2022 году, разгон, Cyberpunk, upgrade и другие приколы

В 2013 году вышли самые горячие (до 220 Вт) и частотные (до 5 Ггц) процессоры AMD — FX-9000 серии. Немного ностальгии, интересных фактов и разгона ниже.

Далее единственное фото в сети бумажного постера об AMD FX-9000 серии. И оно на Хабре:

Внутри кликабельный хайрес, а по клику — ещё больший хайрес

Для справедливости нужно сказать, что кристалл процессора идейно из 2011 года, ведь именно эта дата копирайта указана на его крышке.

Ещё один прикол с этими процессорами связан с тем, что AMD их позиционировала как 8-ми ядерные. Все так и думали долгое время, но из-за того, что у них всего 4 модуля FPU (для вычислений с плавающей запятой) через суд AMD заставили признать их 4-х ядерность. Хотя в задачах компиляции и многих других, где не используется FPU, они 8-ми ядерные.

Картинка, от которой у многих поклонников AMD возникает баттхёрт:

К слову говоря, создатели последней версии CPU-Z несогласны с решением американского суда:

Всё это время я не обновлялся с FX-9370, так как у меня специфические требования к апгрейду (использую много слотов PCI-E), “работает — не трогай” и т.п.

Зачем мне куча слотов и почему Sabertooth 990fx уникальная мать

У меня стоит видеокарта x16, рейд-контроллер x8, NVME x4, а также я иногда тестирую корпоративные PCI-E NVME-накопители, для которых нужно x8 линий.

Ещё одной причиной откладывания апгрейда была уникальная Sabertooth 990fx, которая позволяет работать в режиме x8x8x8x4 (и в порты x1 ещё что-то можно воткнуть), а это большая редкость по нынешним временам. Сейчас материнские платы чётко поделены на юзерский сегмент с 20-ю линиями и HEDT-сегмент, где линий много, но материнские платы и процессоры стоят в несколько раз дороже.

Так вот, недавно моя Sabertooth 990fx R2.0 сгорела. Если бы я не смог купить на Авито такую же за 4000 рублей, то этого поста не было бы. Но когда плата пришла, я понял, что этот экземпляр материнской платы по какой-то причине существенно качественнее, чем тот, что у меня был до этого. Это было моё первое откровение. Я, честно говоря, думал, что абсолютно все Sabertooth 990fx плохо держат разгон, работают нестабильно при нём и недолюбливал Asus. Это оказалось не так.

Поэтому руки неудержимо зачесались, чтобы понять, что можно выжать из моего камня на “новой” материнской плате.

Для тех, кому нужно всё и сразу — вот результаты разгона и тестов.

Результаты разгона

У меня не было цели ставить рекорды. Гнал комп для суперстабильной работы на максимальной скорости в рамках воздушного охлаждения.

Частота 4700 Mhz по всем ядрам при напряжении Vcpu = 1.3812 v
2600 Mhz у NB и HT при напряжении Vcpu/nb = 1.2875 v.

Настройки в биосе для разгона

CPU Multiplicator — 23.5.
Vcpu — 1.3812 v
Vcpu/nb — 1.2875 v.
Freq CPU/NB — 2600Mhz
Freq HT — 2600Mhz

▍ DIGI+ Power Control

CPU LLC — Very high.
NB LLC — high.
CPU Power Phase — extreme.
Максимальные токи CPU и CPU/NB — 130% и 130%.

▍ Настройки CPU

CPU Q-Fan Profile — Standard.
HPC mode — On.
Состояние Core С6 — Off.

После разгона вернул некоторые настройки энергоэффективности. Все тесты производительности сделаны с ними.

C1E — On.
APM — Auto.
Cool’n’Quiet — Alway Enabled.

Результаты тестирования производительности

▍ Результаты для 1 потока

Программа Single Core Разгон @4700Mhz Прирост
CPU-Z 235.4 277 17.7%
GeekBenchmark 5 604 662 9.6%
3DMark CPU Profile 233 257 10.3%

По сравнению с современными процессорами типа Ryzen 5950X или 7950x одноядерная производительность почти в 4 раза меньше.

После разгона среднее улучшение производительности 12.5%.

▍ Результаты для мультипотока

Программа MultiCore Разгон 8@4700Mhz Прирост
CPU-Z 1488.3 1774 19.2%
GeekBenchmark 5 3017 3332 10.4%
3DMark CPU Profile 1345 (16T) 1509 (16T) 12.2%

Среднее улучшение производительности 13.9%.

Сравнение с современными процессорами (из комментариев)

  • «Народный» 2678v3, в гикбенче5 имеет 800+ в синглкоре, и 7000-9000 в мультикоре. Штатная частота 2,5. Возможен анлок до 3,3 по всем 12 ядрам. 4 канальная память, с удовольствием «ест» ддр3 reg ecc. Это Haswell 22нм. Стоит 4,5 тыщи на Али. screwer
  • Ноутбучный ryzen 5300u показывает в гигбенче 1039/3618, но конечно не проверял как долго вытянет охлаждение ноута полную нагрузку. Valtek
  • Core i7-3770k — 878/3511 Valtek

▍ Игры

Чтобы не заморачиваться с тестами кучи игр, я протестировал одну из самых тяжёлых — Cyberpunk 2077 на средних настройках графики.

До разгона, разрешение 1920x1080p — 8.35-51 FPS, в среднем 41.64 FPS.
После разгона 15.09-82.90 FPS, в среднем 45.39 FPS.

Прирост среднего FPS — 9%. Играть можно, но в перестрелках могут быть дискомфорты.

Более лёгкие игры, по типу Talos Principle, показывают сотни FPS.

▍ Вывод по результатам разгона

Абсолютная стабильность, напряжения малы, производительность повысилась, термопакет меньше или такой же, как был. Видится, что разгон имел смысл.

Впечатления от работы за FX-9370 в 2022 году

В целом процессор до сих пор тащит всё, хоть и компиляция ядра Calculate Linux (это российский дистрибутив-конструктор) со всеми модулями занимает 30-34 минуты на SSD. Даже в Cyberpunk 2077 можно играть на соответствующей видеокарте (у меня ASUS R9 Fury Strix 4GB), играю на разрешении 1920×1200.

Если, например, открыто штук 200 вкладок в нескольких браузерах, играет музыка и компилируется какой-то проект попроще, чем ядро Linux (или если не заниматься рендерингом видео), то почувствовать, что сидишь на устаревшем железе сложно.

Вообще, конечно, более целесообразно потратить время на заработок денег, чем на разгон. Результаты разгона зависят от конкретного экземпляра процессора и что удивительно, от конкретного экземпляра материнской платы Asus Sabertooth 990FX.
На этой плате, которую я купил взамен сломавшейся, мне удалось достичь лучших результатов в плане стабильности и частот северного моста, чем на старой.

О разгоне

В основном все программы, которые используют типовые оверклокеры для тестов на стабильность процессоров AMD — это детский лепет по сравнению с AMD Overdrive Stability test. Далее AOD. Программу уже убрали с сайта AMD. Даю по секрету.

Из комментов: не нужно ставить AOD в автозагрузку

Юзер svi0105 заметил, что в некоторых случаях AOD поставленная в автозагрузку может вызывать BSOD. Подробнее.

Эта программа отправляет зависать 99% конфигураций, которые будут довольно стабильными в Prime95, LinX и других программах. Думаю, потому что её разработали люди изнутри AMD, которые знали, как по-настоящему нагрузить процессор. Забудьте о всяких Super Pi, Prime95 и подобных пакетов, когда речь идёт о FX. У меня эти программы работали часами без глюков, когда AOD показывал hardware error уже через 10 минут.

Я думаю, что оверклокеры-асы об этом прекрасно знают, но специально используют типовые программы менее нагружающие процессор для установки рекордов. Чтобы можно было отчитаться о разгоне до XXXX мегагерц. Напишите, пожалуйста, в комментах есть ли для Ryzen родная утилита для тестирования стабильности.

Методика разгона

Я вначале гнал частоту процессора, потом северный мост, потом память.

По поводу процессора. Учитывая, что у меня воздушный кулер, а не мощная водянка, то нужно было поймать компромисс, чтобы процессор не нагревался выше 70°C) (уже с 70°C кремний у FX начинает глючить), но при этом давал максимальную частоту с минимальным напряжением.

Есть колоссальный разрыв (во всяком случае у моего камня) между напряжениями требующимися для стабильной работы на 4700Mhz и более высокими частотами. Для 4700Mhz достаточно 1.3625 вольта для квазистабильной работы (часы в LinX или 30 минут в AOD) и 1.3812 вольт для сверхстабильной (любое время в AOD).

Но для стабильности всех ядер на более высоких частотах требуется какое-то огромное напряжение (на 1 вольт выше и более), которое перегревает кремний и всё виснет уже из-за избыточного тепла.

Поэтому я посчитал, что 4700 Mhz — это оптимум для меня. По этой же причине FX-9370 лучше FX-9590. C воздушным кулером с последним нечего ловить в разгоне (мой опыт), будет постоянно перегреваться за 70 градусов.

Гнал по методу бисекции для максимальной экономии своего времени. Устанавливал интересующую частоту, а потом интервалы напряжения каждый раз дробил на 2. Или интервалы частот, если напряжение было фиксировано. Детальный пример бисекции при разгоне в разделе “Разгон памяти”.

Разгон по шине

До 267 Mhz разгон получился, но никаких бонусов, судя по тестам, это не дало. При разгоне зафиксировал частоту PCI-E в 100 Mhz. Частоту для стабильной работы подбирал бисекцией (пример ниже) от 200 до 320 Mhz.

Поэтому шину оставил на фабричной частоте в 200Mhz.

Разгон памяти

Гипотетический пример подбора минимального напряжения бисекцией для памяти:

Установил 2133 Mhz. Пробую при напряжении 1.5 вольта — не работает.
Следующее напряжение 1.8 вольт — работает. Среднее — 1.65 вольта, тестируем.
Если работает, то пробую (1.5 + 1.65)/2, если не работает (1.8 + 1.65)/2 и так далее.

Это позволяет существенно сэкономить время, чтобы не проходить весь цикл с минимальным шагом напряжения/частоты. Цель — найти минимальное напряжение (или максимальную частоту) при котором цель разгона достигнута.
Да, память можно очень тонко разогнать с использованием таймингов, которых в настройках Sabertooth 990fx очень много — порядка 10-15, но это уже для маньяков.

Читать статью  Как разогнать процессор если пишет CURRENT, POWER LIMIT

Гнать память было стрёмно, так как по спецификациям она работает на 1.5 вольта ± 0.075 вольта. Но поглубже порывшись в спеках, я обнаружил, что напряжение, после которого модули памяти разрушаются, составляет 1.975 вольта. Поэтому при разгоне до 1.75 вольта я не напрягался. И кстати, память серверная, безо всяких радиаторов, но даже при напряжении в 1.75 вольта температура не поднималась выше 55 градусов.

Поскольку у меня 4 слота занято и память ECC 1866Mhz, гнать её было самым бесполезным занятием. Она гналась, но по результатам 3dmark и CPU-z комп не становился быстрее. Память на 1.6-1.7 вольт брала 2133 Mhz на несколько часов. Объясняю так: ECC исправлял ошибки, на это тратилось времени, поэтому бонуса к производительности и стабильности не вышло. Оставил на фабричной частоте 1866Mhz.

Очень важно, чтобы память была из одной партии, а у меня на 4 года планки отличаются по времени производства. Это плохо, так как со временем техпроцесс совершенствуется, и, как правило, более современные планки, идентичные по характеристикам старым — гонятся лучше.

Об охлаждении

Насчёт охлаждения. Никакая водянка не нужна, так как по сути, с таким напряжением процессор на андервольтинге. У меня Noctua NH-D15. Термопаста, видимо, подсохла. В обычном режиме температура 43 градуса. Под стресс-нагрузкой поднимается до 67-69 градусов.

Все данные я привёл для закрытого корпуса, который имеет один 120мм кулер Corsair 120ML PRO на вдух (400-2400 RPM MAX), один такой же на выдув, а также ещё 2 маленьких 90мм кулера на вдух в raid-корзинах и два таких же на выдух (один выдувает горизонтально, один вверх).

Кстати, самый хороший профиль кулеров CPU, как ни странно, в Биосе означен как Standard. В биосах материнских плат Sabertooth есть ошибка, которая не позволяет раскручивать вентилятор больше 1200 оборотов, если указывать кастомную вилку температур для вентиляторов процессора.

Но при профиле Standard процессорные кулеры без проблем раскручивались до 1500 RPM, как им и положено по спецификациям.

На что менять?

Я до сих пор не сделал апгрейд по той причине, что на современных платах сложно добиться режима PCI-E x8x8x8x4, если это не платы для Threadripper, так как у плат под обычные Ryzen всего 20 линий PCI-E.

Если бы не потребность в большем числе линий, то я бы не купил мать за 4000 рублей, а купил какой-нибудь Ryzen 5700X на последней чёрной пятнице за 209 долларов.

Ryzen 5000-серия

Так, нужно что-то типа x8x8x8 или x8x8x8x4. Серию 7000 пока не рассматриваю, так как сильно греется + дорогая мать (~$800) и память DDR5. Я нашёл только два варианта таких плат под Ryzen 5000-й серии.

  1. Asus Pro WS X570-ACE с 24% негативных отзывов на Amazon, которые, возможно, были вызваны сыростью платы. Проверять на себе не очень хотелось бы. В плюсах платы поддержка ECC-памяти.
  2. MSI MEG X570S ACE MAX (14% негативных отзывов там же). ECC официально не поддерживает, похоже дорожки с 8-ми битами чётности не разведены, судя по похожей плате MSI Meg X570 Unify. MSI MEG X570S ACE MAX несравненно более редкая плата, чем Asus. В России не продавалась вообще.

Threadripper 5000-й серии?

У тредриперов нет проблем с числом линий. Их там до чёрта. Но тредриперы, которые мне нравятся (5-й серии), начинаются от 1660 долларов за 12 ядер и это в США. У нас явно будет дороже. Не считая материнки и прочего.

Xeon V3/V4

Есть ещё один вариант, где можно получить работающие x8x8x4 или даже x16x16x4. Это, конечно, не то что я хотел, но привлекателен своей ценой.

Это китайские платы для процессоров Xeon. Самой лучшей из них по спецификациям мне показалась Huananzhi X99-F8 Gaming с процессорами Xeon сокета 2001v3-v4 и DDR4. Так как процессоры Xeon обладают большим числом PCI-E линий, чем пользовательские. Цены на Али можно найти вкусные, буквально от 12 000 рублей за комплект с памятью, матерью попроще и процессором.

Причём быстродействие памяти DDR4-2133 или DDR4-2666 у подобных матерей из-за серверного 4-х канального контроллера работает на такой же скорости, как и современная память на бытовых мамках с 2-мя каналами.

Одноядерная производительность будет в 2 раза ниже, чем у современных процов. Останавливает то, что мало разъёмов вентиляторов, устаревшая платформа и некая сырость платформы, так как китайцы не ставили целью сделать суперкачественный продукт, а лепили очень быстро, пока есть окно возможностей по доступу к списанным Xeon.

В интернете часто встречаются советы перешивать биос на модифицированные различными энтузиастами для разгона этих процессоров по всем ядрам и андервольтинга. Что тоже немного напрягает вкупе с неиллюзорной возможностью получить кирпич на выходе, и потом искать программатор с прищепкой.

AMD Epyc 7000-й серии

Есть 3 серии: 7001, 7002, 7003, в порядке удорожания. Далее в скобках будет указана Single-Core и Multi-Core производительность в GeekBench 5.

Итак, покупаем серверный процессор AMD EPYC:

Модель Ядра Частота обычная, Ггц Частота макс, Ггц Single-Core Multi-Core Memory bandwidth, GB/s TDP, W
7551 8 2.1 2.9 781 4608 170.6 180
7601 32 2.2 3.2 889 9748 170.6 180
7272 12 2.9 3.2 1017 10725 85.3 120
7282 16 2.8 3.2 1007 15556 85.3 120
7302 16 3.0 3.3 1037 15154 204.8 155
7402 24 2.8 3.35 1035 17945 204.8 180
7532 32 2.4 3.3 1067 21608 204.8 200

Плюс мать Supermicro H11SSL-i REV 2.0 (более крутая H12SSL-i) на том же Али. Получаем нечто холодное, с кучей ядер, DDR4 2666-3200 Mhz (в восьмиканальном режиме. ) и кучей линий и слотов PCI-E. Причём эти процессоры тоже можно разгонять. Для сравнения, у Ryzen 5950x пропускная способность памяти 41.5 GB/s. За наводку спасибо lxnvr.

Всё это прикольно, но хотелось бы купить нечто такое, что можно без апгрейда будет использовать ещё лет 10, как у меня вышло с FX. А для этого нужно брать топовое железо.

Ну, а пока денюжки не накоплены на новые железки, старый конь, FX-9370 ещё послужит.

С наступающим! Добра, денег и всех благ!

Zen 3 — что осталось за ширмой? Разгон процессора AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Мы живём в мире, где каждая грандиозная премьера новых продуктов приукрашивается огромным количеством пиар-материалов. И зачастую эти материалы имеют ряд нюансов, о которых пользователь узнает после приобретения желаемого продукта. Безусловно, тут обмана нет, ведь к каждому слайду существует пояснительная заметка, но кто их читает, согласитесь!

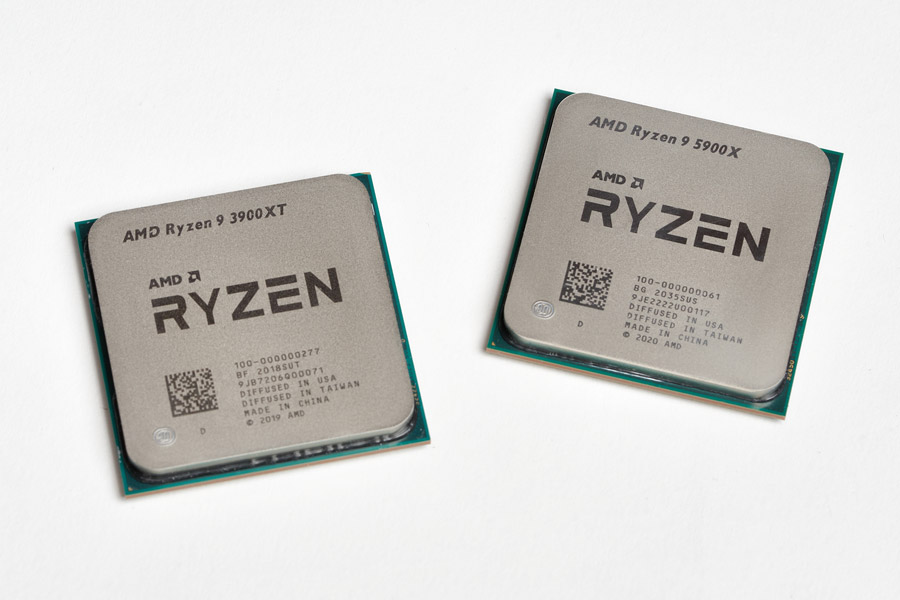

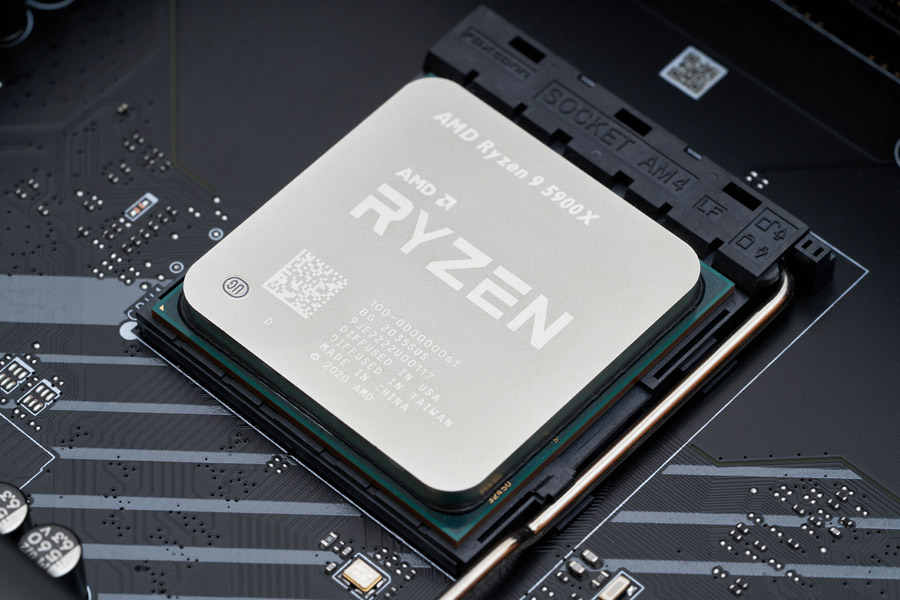

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Спустя неделю после праздничной суматохи в стане красных, мир начал возвращаться в нормальный режим, тем не менее, ряд информационных дыр так и не были закрыты. В сегодняшнем материале, помимо тестов (на GeForce RTX 3090, да-да) будут еще ответы на все волнующие вопросы.

Частотный потенциал Zen 3 и техпроцесс

Несмотря на то, что образцы процессоров Ryzen c микроархитектурой Zen 3 в этот раз были отправлены рецензентам заблаговременно, времени катастрофически все же не хватило на исследования новой архитектуры.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Огромные изменения в конвейерах и наконец-то победа над процессорами Intel в примитивных играх прошлого десятилетия взяли максимум внимания на себя. Частота также не подкачала и смогла отправить в депрессию даже самых стойких сторонников голубого лагеря. В большинстве лайтовых приложений на процессоре AMD Ryzen 9 5900X можно было видеть all-core boost до впечатляющих 4700 МГц, при этом напряжение не выросло и так же в максимальных пиках составляло 1,5 В.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

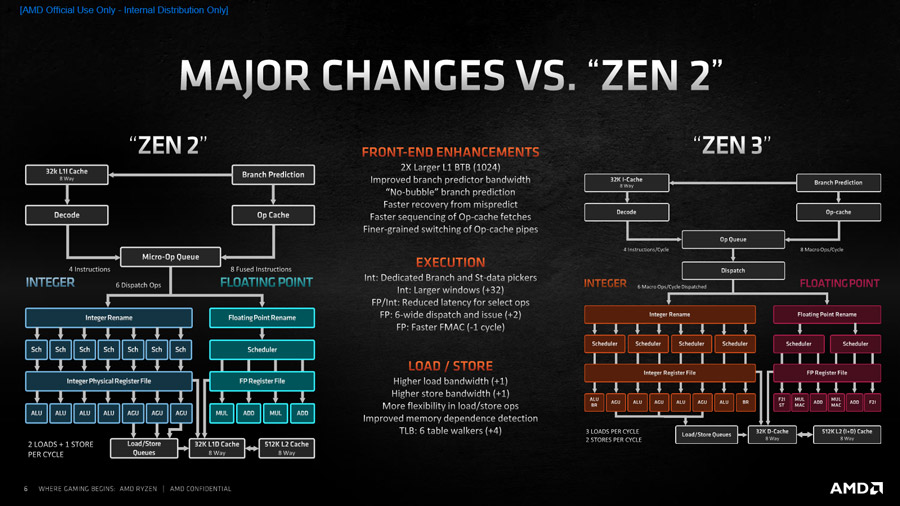

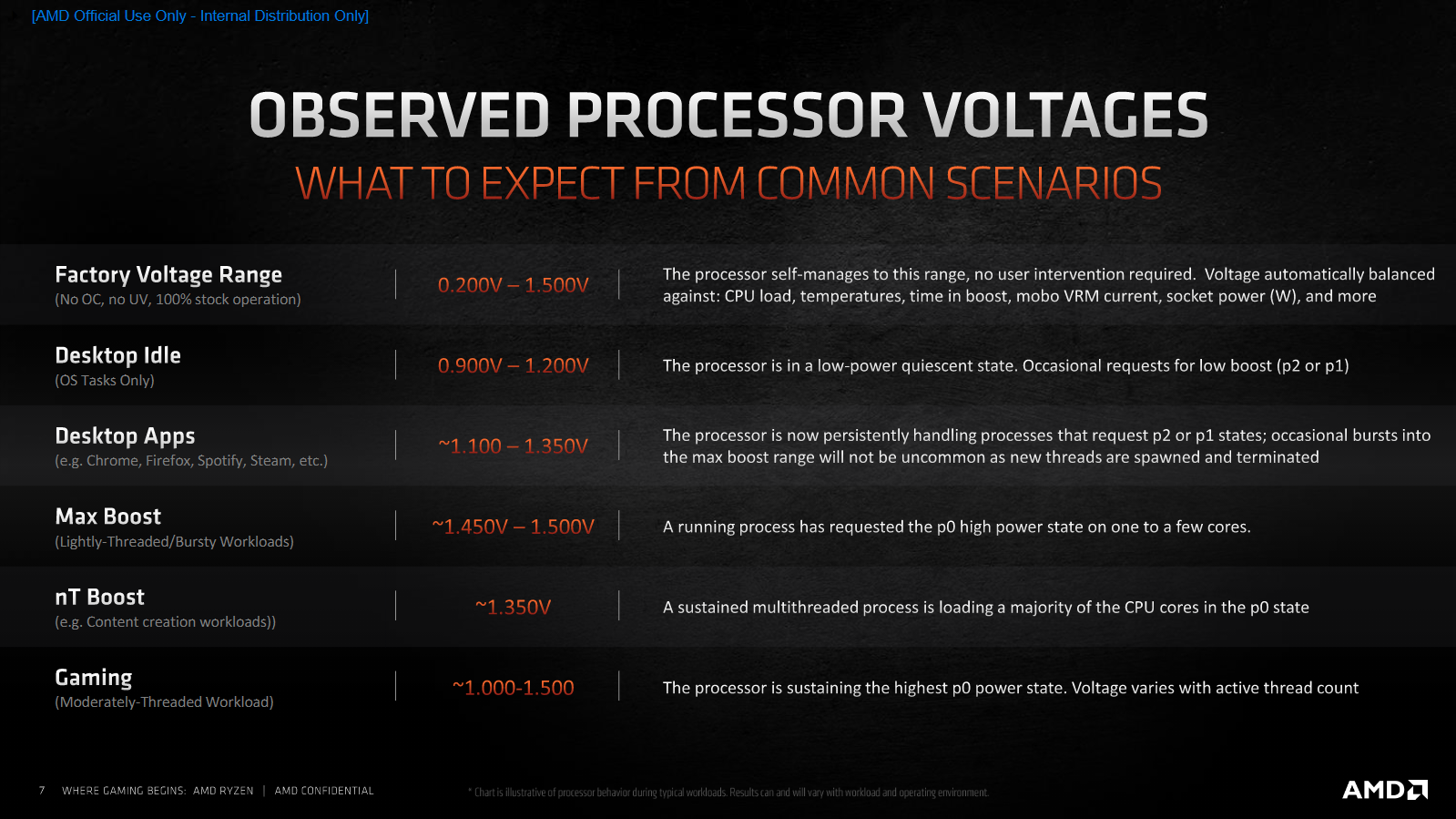

Как видно из слайда, изменений нет относительно прошлого поколения процессоров Ryzen. Так откуда же взялась частота? Неужели новая компоновка CCD настолько все изменила?

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

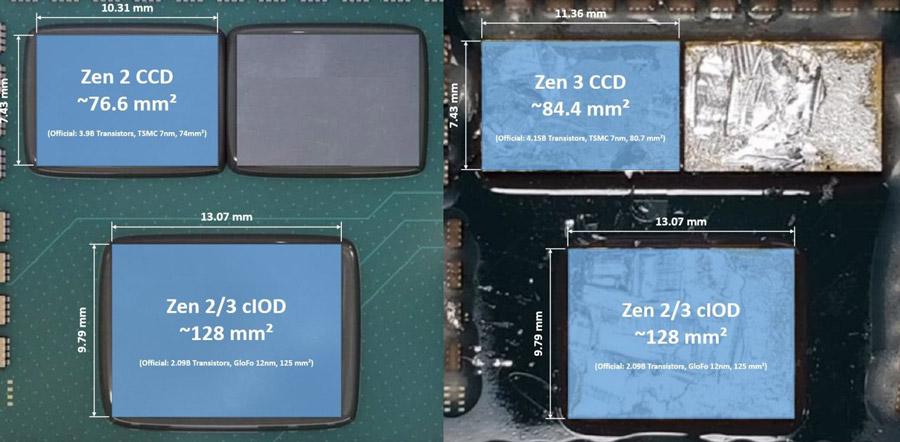

Прежде чем начать оценку новой архитектуры, я бы хотел затронуть истоки разгона и почему Zen 2 имел довольно невысокий разгонный потенциал. Насколько вы помните, CCX состоит не только из ядер, а также из кэшей различных уровней. L3-кэш занимает огромную площадь и работает на той же самой частоте, что и, собственно, ядра рассматриваемого CCX. Поскольку кэш L3 — кремневый элемент, у него есть свои проектные особенности, вроде статического тока утечки, «рабочего» тока, «рабочей» температуры и «проектного» напряжения. То есть кэш третьего уровня имеет свой собственный динамический FIT и его стоит рассматривать как равноправного участника разгона. Разрабатывая CTR, мне пришлось перелопатить довольно много методов получения диагностической информации процессора и одним из открытий было получение динамического FIT для каждого «кусочка» L3. Полученные значения косвенно говорили о том, что слабым звеном во время разгона оказался именно этот кэш, про который даже никто не думал. Вторым косвенным доказательством «слабости L3» была его задержка. Задержка L3-кэша для Zen 3 увеличилась неспроста (с 39 до 46 тактов для Zen 3) это оказалось единственным способом заставить это чудо работать на более высокой частоте без конструктивной переработки. То же самое случилось в свое время и с Zen 2 (с 35 до 39). Некоторые из вас могут вспомнить аналогичную ситуацию с Intel, когда для разгона ядер приходилось занижать рабочую частоту кольцевой шины вместе с L3.

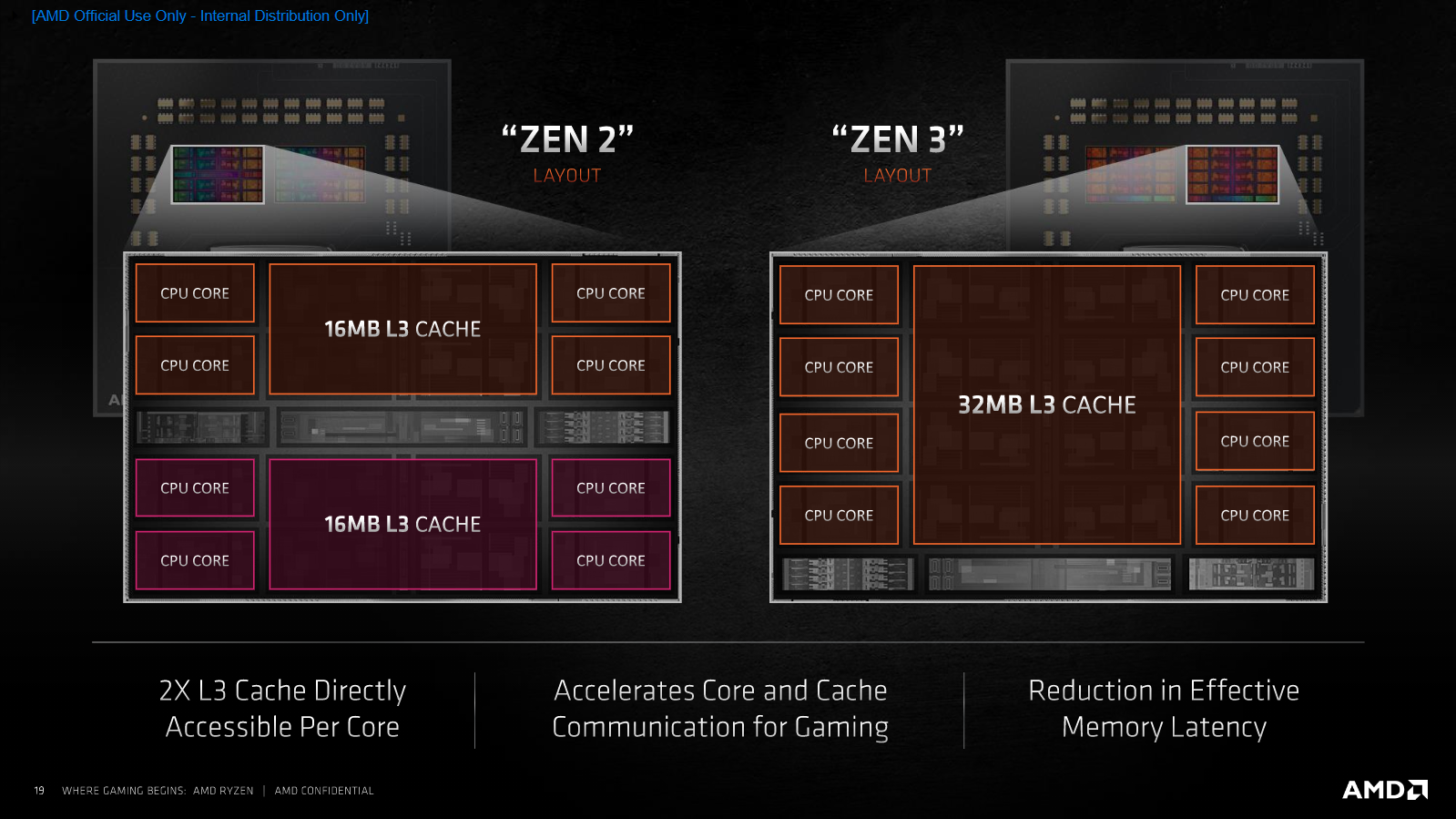

Местоположения кэша и ядер остались неизменными, они даже стали чуток плотнее друг к другу, что незначительно повлияло на нагрев кристалла. Дабы перераспределить тепловой поток каждый CCD стал длиннее на 1 мм.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Также на этих фото можно заметить, что припой на месте.

Не забыла AMD и про обновленную систему датчиков, которая позволила авторазгону в некоторых сценариях вести себя более агрессивно, а в простое не срываться в частотный максимум от фоновой активности OS. Теперь питанием процессора управляет только OS, без прослойки-посредника в виде драйверов на чипсет. Драйвера хоть и остались, но теперь не имеют косвенного влияния на boost.

Единственное, что было упущено из виду, это техпроцесс. Компания AMD не решила делиться информацией о техпроцессе и оставила рецензентам широкое поле для фантазий. При чем, информация, которая встречалась, была основана на догадках обозревателя. Дабы развеять все мифы и оценить возможности кремния, я протестировал процессоры Ryzen 9 3900XT и Ryzen 9 5900X на одинаковом ручном напряжении с одинаковой частотой.

Читать статью  Как разогнать процессор ноутбука, не навредив комплектующим

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFIAMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

В результате было замечено, что процессоры Ryzen 9 5900X стали более TDC-прожорливыми (108 A против 95 А), что говорит об использовании High SIDD кристаллов (с высокими статическими утечками). Подобный вид кремния славится более высокими частотами, горячим нравом и более низким порогом пробоя. Об этом также свидетельствует второй тест (те же самые скриншоты, что находятся выше).

Суть его довольно проста: для обеих систем в стоке, на водоблок TechN (с обзором можно познакомиться тут) подавалась вода неизменной температуры, равная 25 градусам. Нагрузка Cinebench R20, и оценивал я максимальную температуру CCD. По итогу оказалось, что Ryzen 9 5900X на 3 градуса горячее, чем Ryzen 9 3900XT, который, в свою очередь, также горячее чем Ryzen 9 3900X. Несмотря на неизменное PPT, равное 142 Вт температура CCD выросла.

То есть пользователям, которые планирую приютить в своей системе Ryzen 9 5900X, потребуется хорошая система охлаждения и это уже настоятельная рекомендация. В противном случае вы рискуете недополучить до 200 МГц boost или до 400 МГц all-core частоты.

Напомню, что в зависимости от температуры в процессоре может происходить (или не происходить) цепная реакция саморазогрева, которая влияет на требование к вольтажу для определённой частоты. В большинстве случаев пороговая точка невозврата для ручного разгона наступает уже после 75 градусов. Возрастает температура, текущее напряжение процессора становится недостаточным для выставленной частоты, мы добавляем напряжение и это снова влияет на температуру, которая опять повлияет на частотную стабильность при повышенном напряжении.

Если мы не используем ручной разгон, процессор будет за каждые 4–5 градусов (после 55–58 градусов) снимать «частотный штраф». Он может быть выражен явно (пользователь видит более низкую частоту) или неявно, когда срабатывает механизм стретчинга (растяжение тактовой частоты). При этом программное обеспечение для мониторинга будет сообщать о нормальных тактовых частотах, в то время как фактическая производительность упадет. К сожалению, информация о стретчинге находится под семью печатями, при этом оценить вручную уровень «растяжения» крайне сложно, поскольку на него влияет не только недостаток напряжения, а температура и тип исполняемых инструкций. Если говорить о прошлых поколениях процессоров, то Bulldozer имел значение стретчинга около 2,7%. Как по мне эта величина может быть аналогична, поскольку, разрабатывая CTR, я имел дело с моментом отказоустойчивости процессора и получением полноценной производительности. Это был небольшой диапазон, в котором процессор продолжал проводить расчеты, не вызывая «прерывание» (своего рода оповещение о нехватке напряжения), но фактическая производительность была ниже. В среднем «пробуксовка» могла составить до 18,75 мв, что эквивалентно до 100 МГц в некоторых сценариях. Глядя на процессоры Zen 3, скорее всего, стретчинг более жесткий, поскольку частоты выше, разница между удачными и неудачными сэмплами так же более существенная и, разумеется, это все добро должно работать у всех пользователей. К этому я, безусловно, вернусь в будущих материалах.

Еще одним интересным моментом вышеописанного теста оказалось, что кристаллы Ryzen 9 5900X обладают сниженным EDC относительно кристаллов с суффиксом XT и X (3000 серия), 226 А против 209 А. То есть техпроцесс таки был улучшен не только за счет отбора High SIDD-образцов. Что касается Ryzen 9 5950X, то тут немного другая история. В основу этих процессоров легли обычные кристаллы со стандартными статическими токами утечки, дабы температурный режим из-за большего количества активных ядер не отличался от младшего собрата.

Zen 3 и шокирующий EDC. Краткий сказ о важности качественного VRM

Долгое время пользователи не могли понять сакральный смысл столь мощных VRM на материнских платах с чипсетом B550. Воспринималось это как некий подарок с компенсаций прошлых грешков за незначительный оверпрайс. Давайте тут подробнее. Хочу напомнить, что, к примеру, вся серия B350 и большинство X370 просто не годилась даже для легкого разгона (сейчас мы говорим о рабочих нагрузках, а не про однопоточную игру). Ситуация с появлением B450 и X470 изменилась, но незначительно, также легко было встретить продукты с горячим нравом. И только спустя «двух блинов комом» появилась серия B550 с обилием фаз. «Рефреш рефреша» и «очередной маркетинг, нам столько фаз не нужно» часто фигурировали на форумах. До сегодня, вернее релиза микропроцессоров с архитектурой Zen 3 и, в частности, флагманов вроде Ryzen 9 5900X или Ryzen 9 5950X. Новые процессоры имеют тот же TDP, вроде бы, но, забегая вперед, разгон процессора снова стал актуален для большинства рабочих задач. Поскольку мировая ситуация с COVID-19 в значительной мере ударила по кошельку, «правильнопокупаемость» обрела новый масштаб. Именно поэтому я подготовил сегодняшний материал на представителе чипсета B550, а именно MSI MPG B550 Gaming Carbon WIFI.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

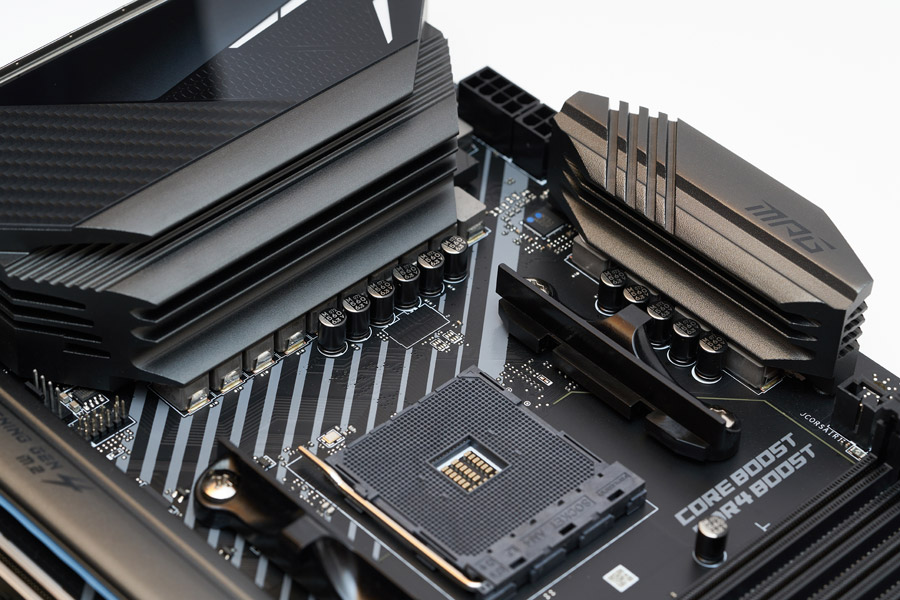

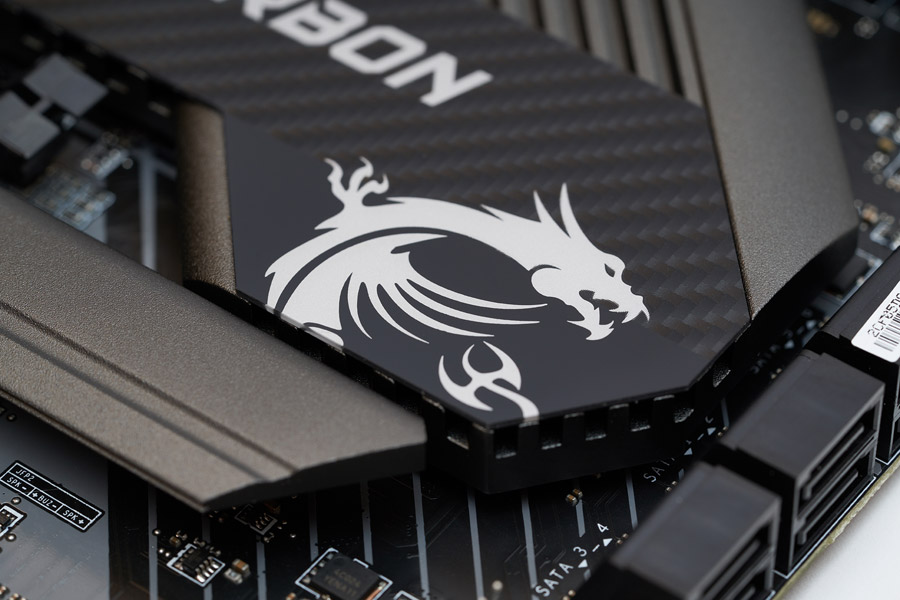

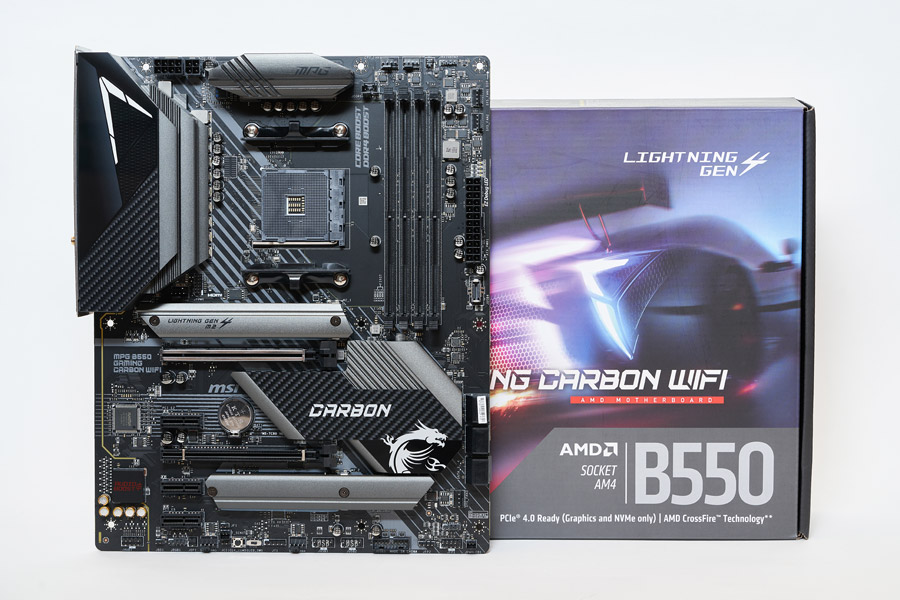

Для тех кто не знаком с обзором, напомню, что MSI MPG B550 Gaming Carbon WIFI является старшим братом MSI MAG B550 Tomahawk, которая отлично себя зарекомендовала как универсальное решение, способное выдержать серьезную нагрузку на VRM, так и предложить пользователю надлежащий разгон ОЗУ без излишней возни. Модель с маркировкой «Carbon» во многом повторяет младшего брата, но все же имеет ряд улучшений. Главное отличие — это мощная подсистема питания, которая имеет ряд сходств с MSI MEG X570 Unify. В MPG B550 Gaming Carbon WIFI используется ШИМ-контроллер IR35201 и шесть удвоителей IR3599, распаянных на тыльной стороне. В итоге плата получила шесть удвоенных фаз CPU…

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

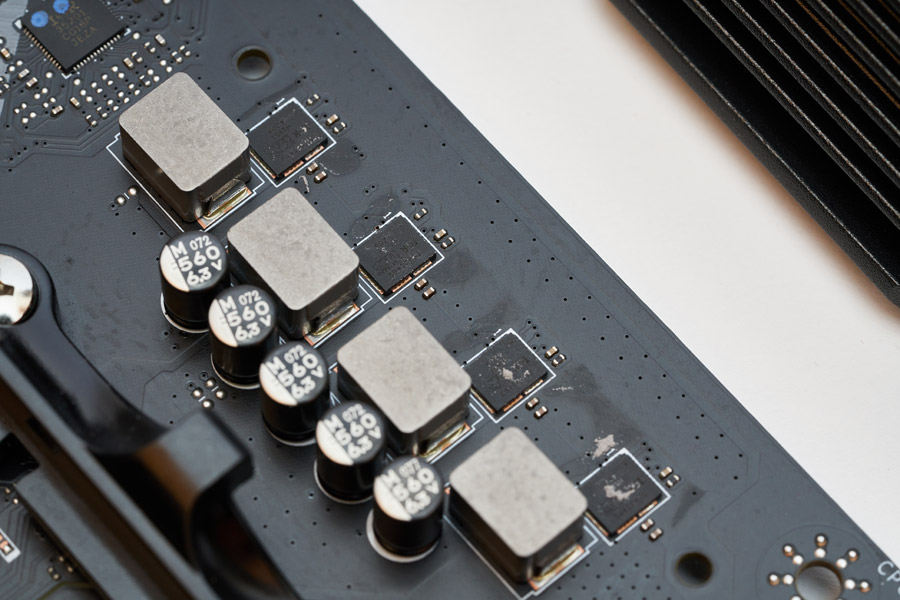

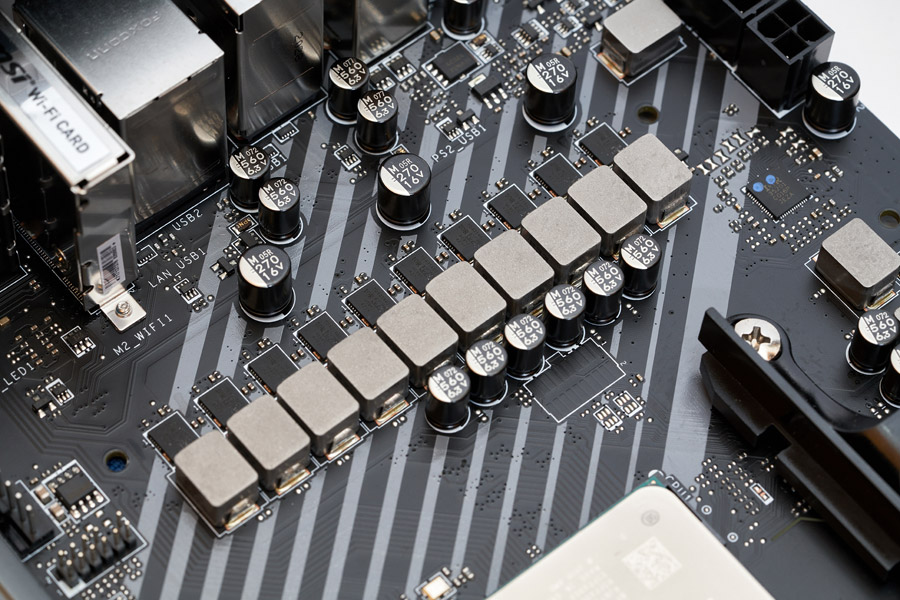

То есть имеем 12+2 каналов. В роли MOSFET выступает новинка TDA21462 от компании Infineon Technologies, максимальный рабочий ток которой составляет до 60 А при 25 градусах. Разумеется, что при температуре силового элемента под 70 °C максимальный рабочий ток уменьшится минимум в 2 раза. Максимальный КПД при этом достигается при условии, если рабочее напряжение процессора находится в диапазоне 1,2–1,35 В и частоте переключения MOSFET, равной 400–500 кГц. Минимальные потери мощности можно получить (около 3–4 Вт на MOSFET), если рабочий ток не превышает значение в 20–30 А. Резюмируя все вышеперечисленное, MSI MPG B550 Gaming Carbon WIFI способна предоставить до 180 А при условии надлежащего охлаждения силовых компонентов. Прикрыта зона VRM двумя (относительно) массивными алюминиевыми радиаторами, никаких 40-мм вентиляторов нет, то есть охлаждение полностью пассивное.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

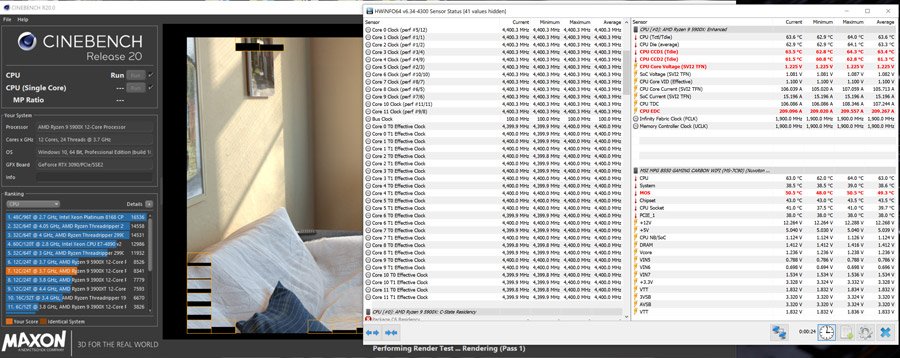

Для практики я разогнал процессор Ryzen 9 5900X до 4800/4775 МГц при напряжении в 1,35 В. LLC mode использовался в режиме 3, поскольку режим Auto в большинстве случаев оптимален только для стокового состояния процессора. Итоговый Vdroop для Cinebench R20 составил 2,3%, что, в принципе, является нормальным значением, но не лучшим в классе.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

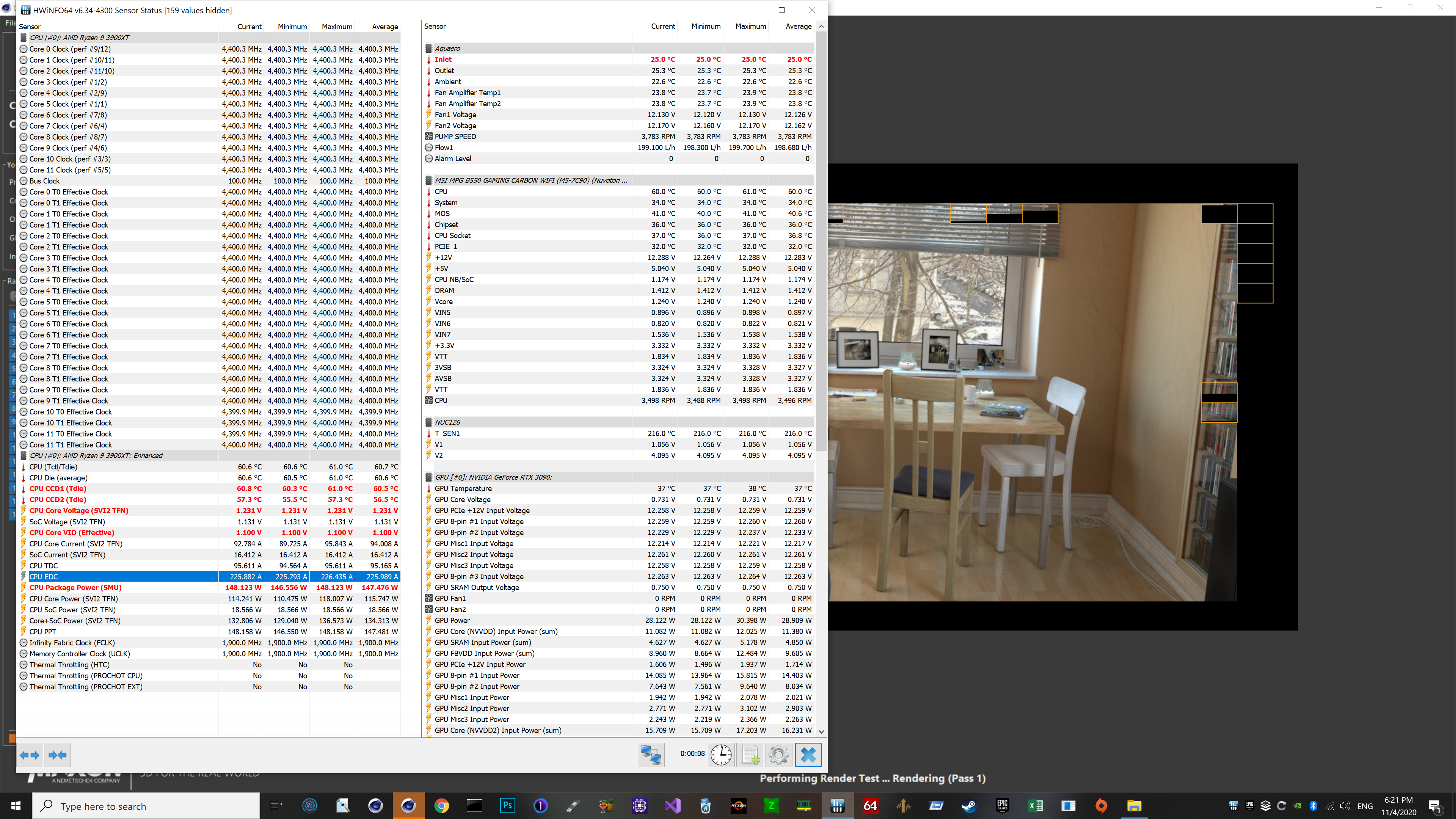

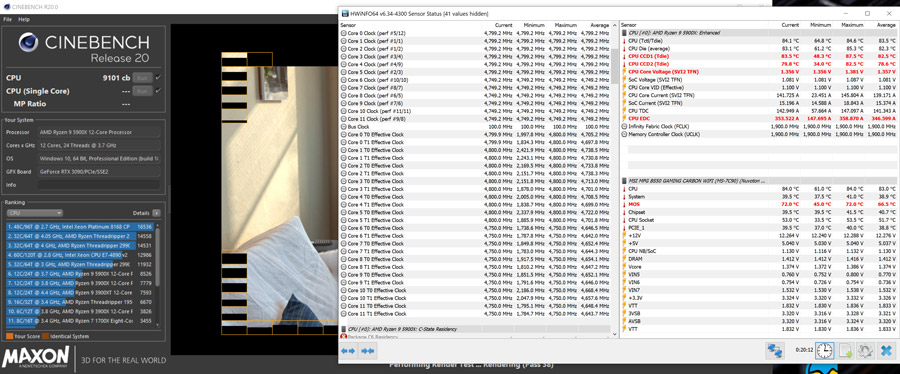

Максимальное значение EDC достигло впечатляющих 359 A, а температура MOSFET — 72 градусов спустя 20 минут непрерывной работы Cinebench R20. Боевое крещение VRM прошел, но оставался один нюанс. Нагрузка, которую я создал, была немного большей, чем проектный расчет, поскольку динамика температуры MOSFET продолжала свой рост, хоть и замедленный. То есть в идеале, если у вас хорошо продуваемый корпус — подобного уже не случится и единственным бутылочным горлышком будет система охлаждения самого процессора (напомню, что я использовал сверхпроизводительную кастомную систему охлаждения).

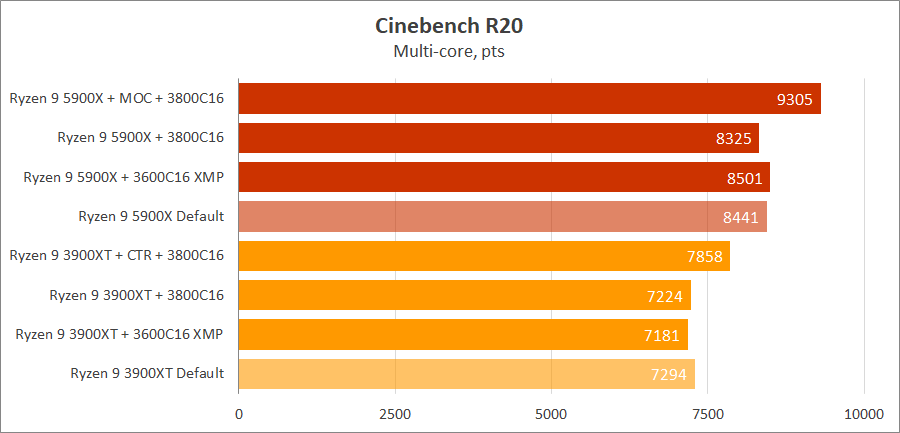

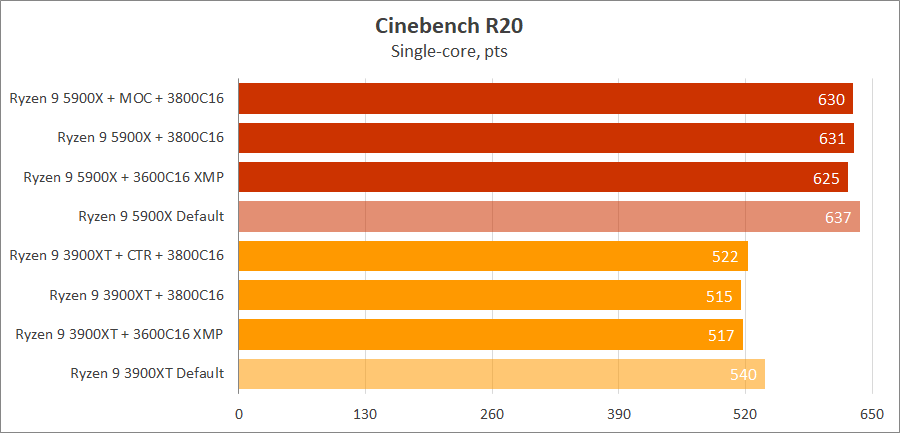

Что касается результата Cinebench R20, я получил значение в 9300+ «попугаев», что немного больше, чем стоковое значение Ryzen 9 3950X, у которого на восемь потоков больше и почти на 900 «попугаев» больше, чем у Ryzen 9 5900X в стоке. Несомненно, подобный результат является главным и, пожалуй, очень актуальным аргументом в пользу разгона. Теперь действительно процессоры стоит разгонять.

На этом мучать VRM я не перестал и решил еще проверить как MSI MPG B550 Gaming Carbon WIFI справится со связкой CTR 1.1 beta 7 + Ryzen 9 3900XT.

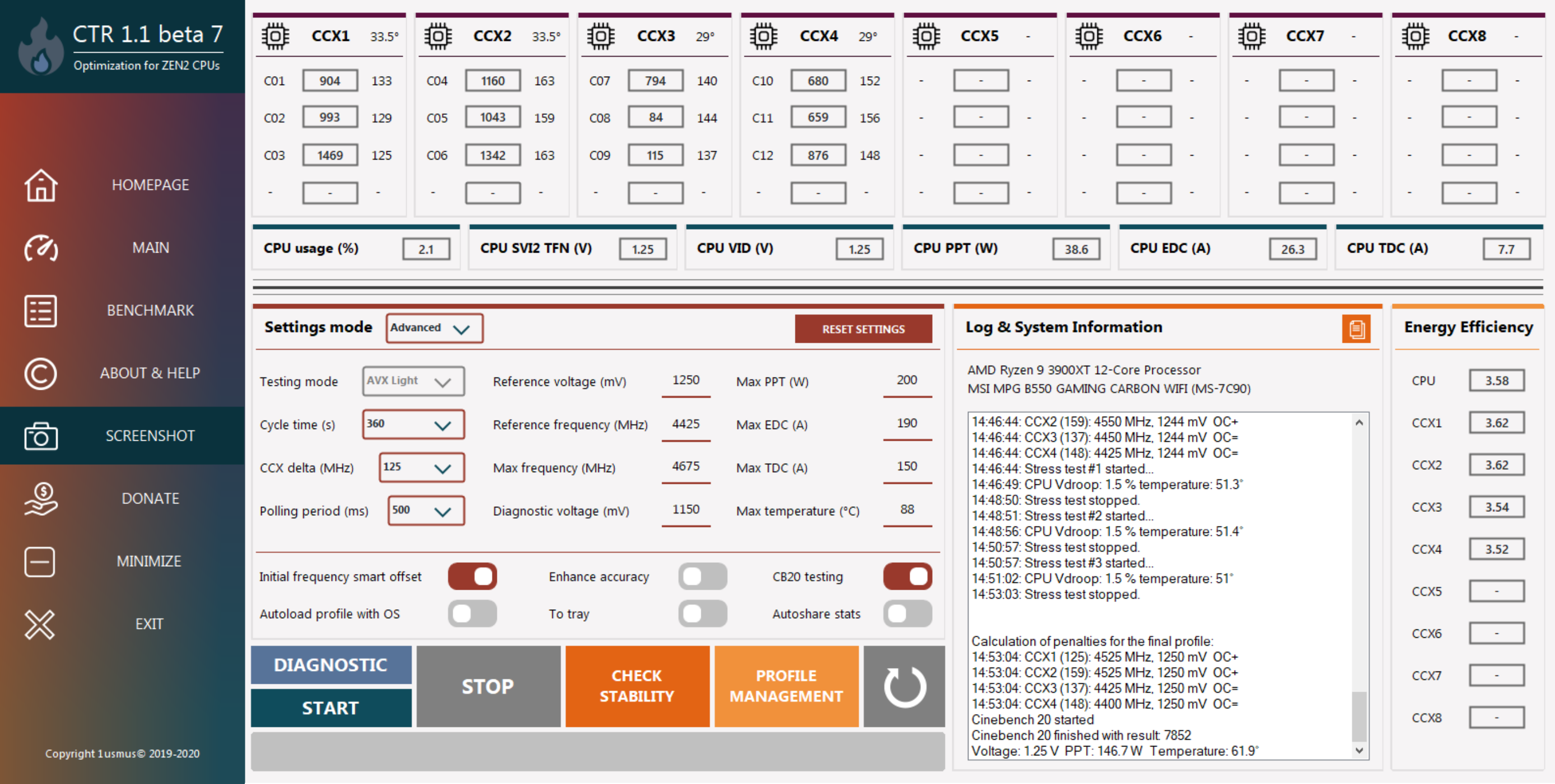

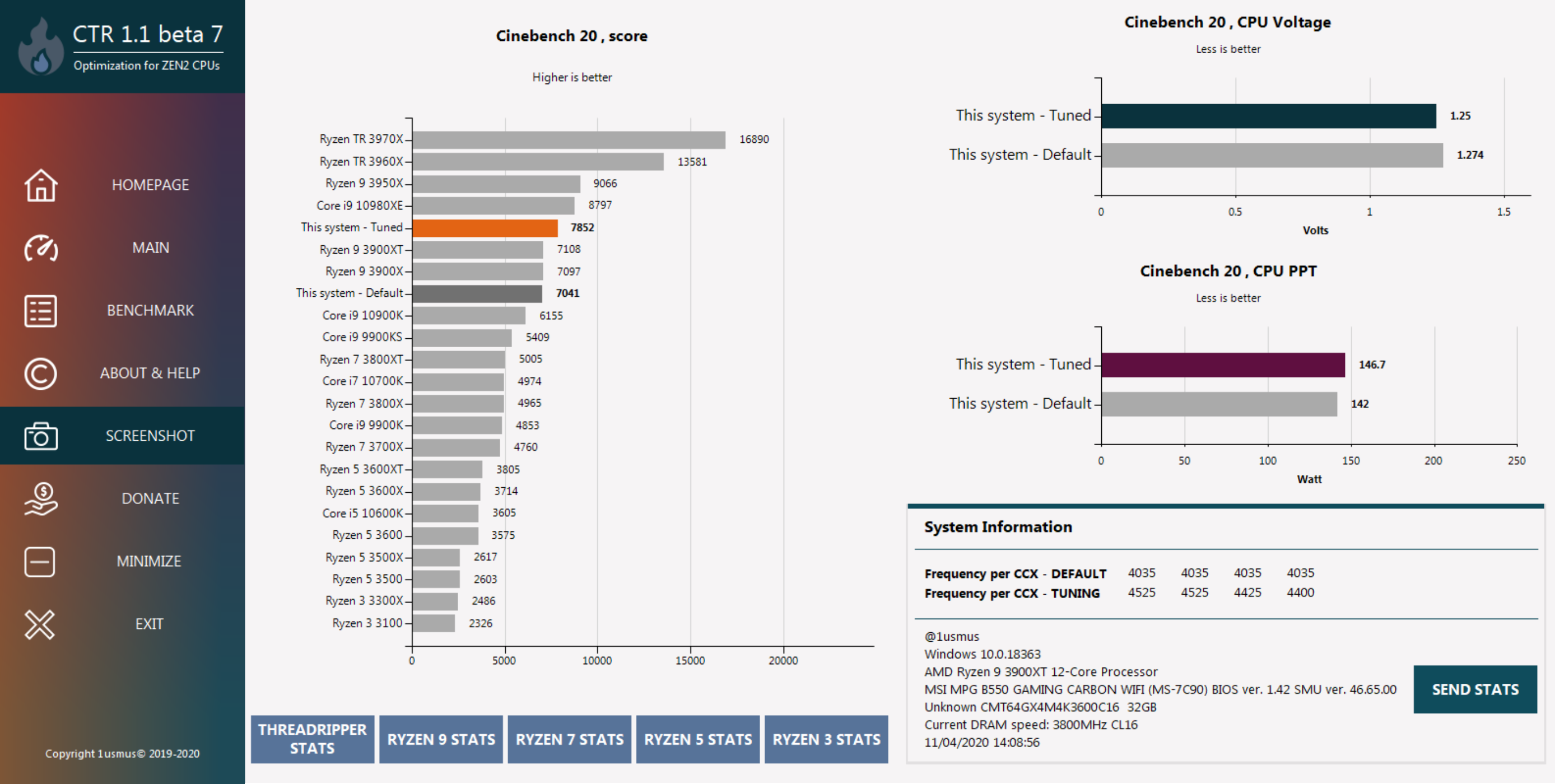

Я думаю, некоторые из вас сталкивались с тем, что CTR на финальных шагах отправляла систему в перезагрузку. Одной из причин подобного явления как раз являлся длительный (десятки мс) Vdroop. Разумеется, в программном мониторинге всю картину в принципе не увидеть. Теперь для проверки качества VRM я будут использовать CTR и пять попыток — это, собственно, и будет реальным доказательством, насколько хорошо работает схема стабилизации.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFIAMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Из пяти попыток удачными оказались все пять. Если честно, это довольно редкое явление, поскольку, даже имея относительно идеальные компоненты и условия тестирования, я частенько получал BSOD даже на флагманах вроде ASUS ROG Crosshair VIII Hero или MSI X570 Godlike. Но в любом случае TDA21462 и собственно реализация VRM у MSI MPG B550 Gaming Carbon WIFI достойна особого внимания. В будущем, безусловно, проект CTR получит серьезное обновление, которое позволит определять качество реализации VRM более досконально, но об этом будет уже отдельный материал.

Разгон многострадальной FCLK

Zen 3 это уже четвертая итерация процессоров Ryzen, но, тем не менее, котроллер памяти стоит времен Bulldozer с незначительными изменениями и рядом адаптаций для DDR4. IOD построен на все том же 12-нм техпроцессе и не содержит никаких аппаратных изменений относительно того, что можно найти под капотом Zen 2. К счастью, благодаря новой компоновке ядер Zen 3 лишился одной промежуточной шины IF, что положительно сказалось на латентности доступа к ОЗУ. Со средних 65–63 нс время доступа снизилось до впечатляющих 53 нс.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

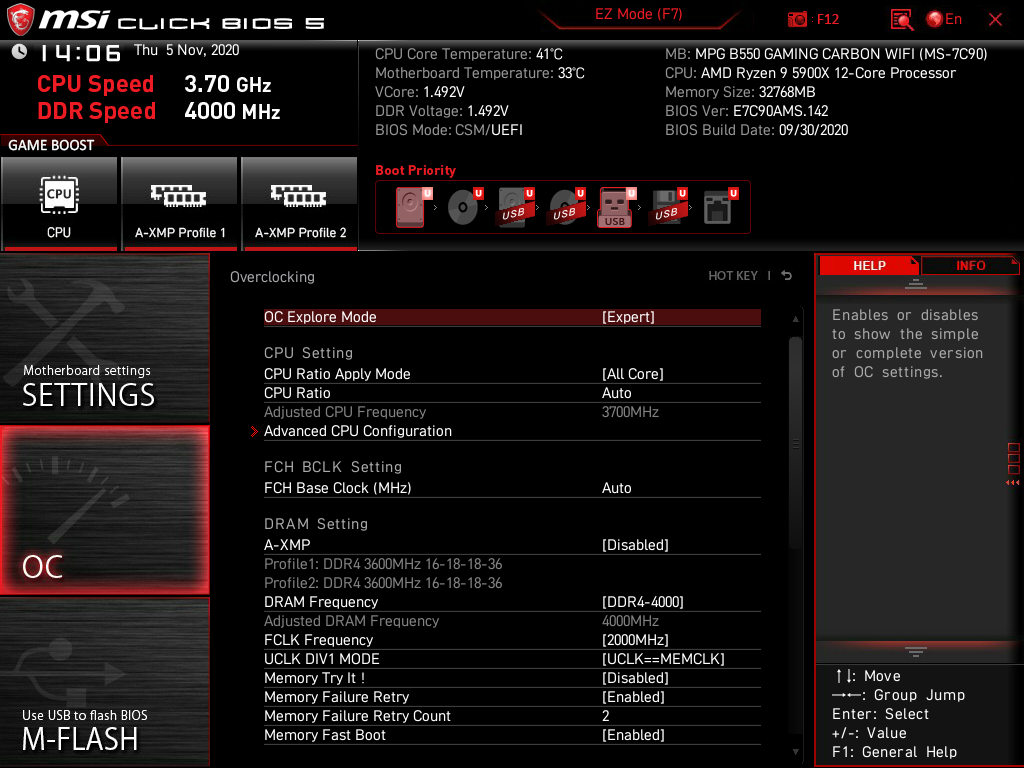

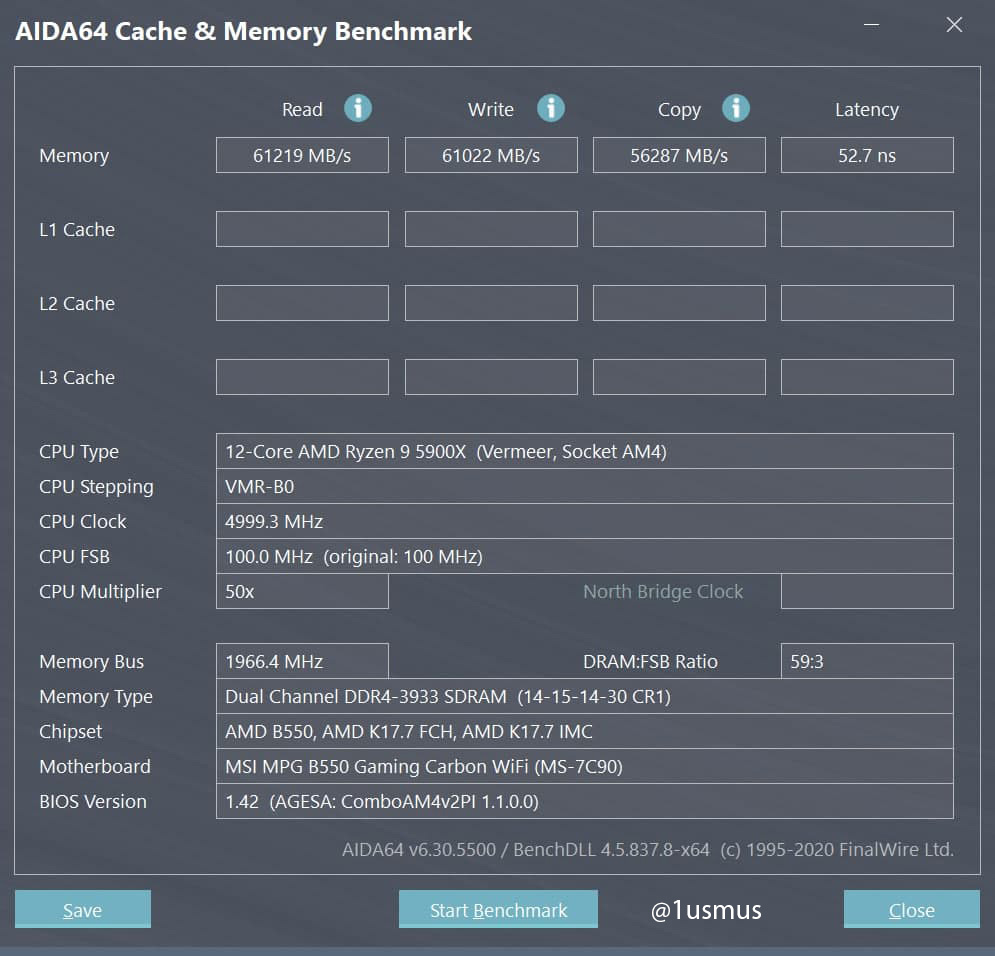

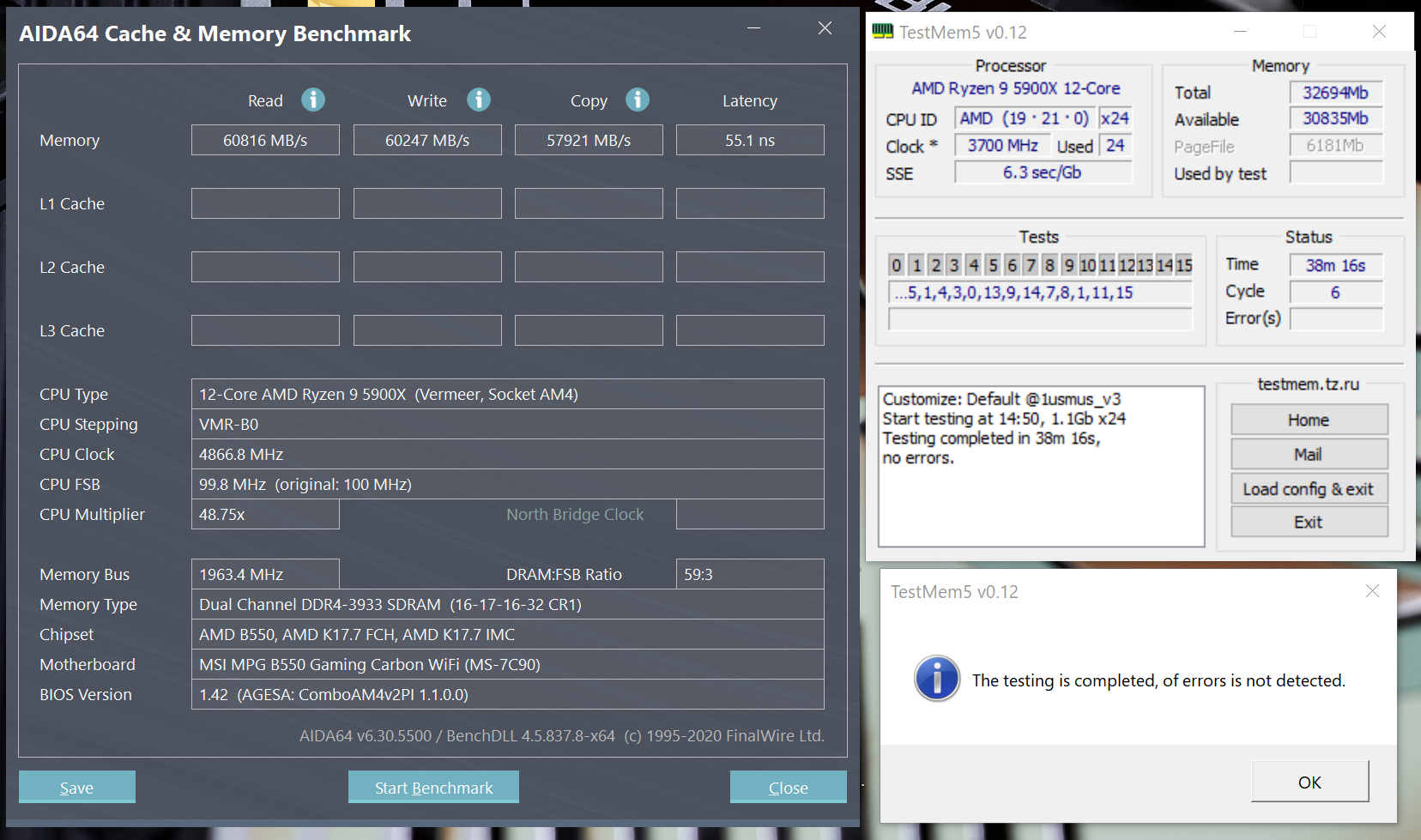

Как можно заметить, на скриншоте фигурирует значение FCLK, равное 1966 МГц. AMD все же решилась на сдвиг «сладкого пятна» FCLK на пару сотен мегагерц. Но с рядом нюансов.

Хочу напомнить, что частота FCLK является частотой Infinity Fabric, которая связывает CCD с IOD. То есть от ее пропускной способности и латентности будет зависеть, простаивают ли конвейеры процессора, в ожидании очередной порции информации с ОЗУ или соседних ядер. С этого следует, что от FCLK зависит и многопоточная утилизация.

Для связи FCLK с оперативной памятью используется так называемый домен UCLK (на его частоте функционирует контроллер памяти).

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Частота UCLK может быть или равна FCLK или быть ½ FCLK. Разумеется, что идеальный режим для максимальной производительности без штрафов будет 1:1.

Читать статью  Как правильно разгонять процессор i5 6400

А теперь вернемся к нюансам. Первым делом после достижения 1966 FCLK я проверил пропускную способность IF.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

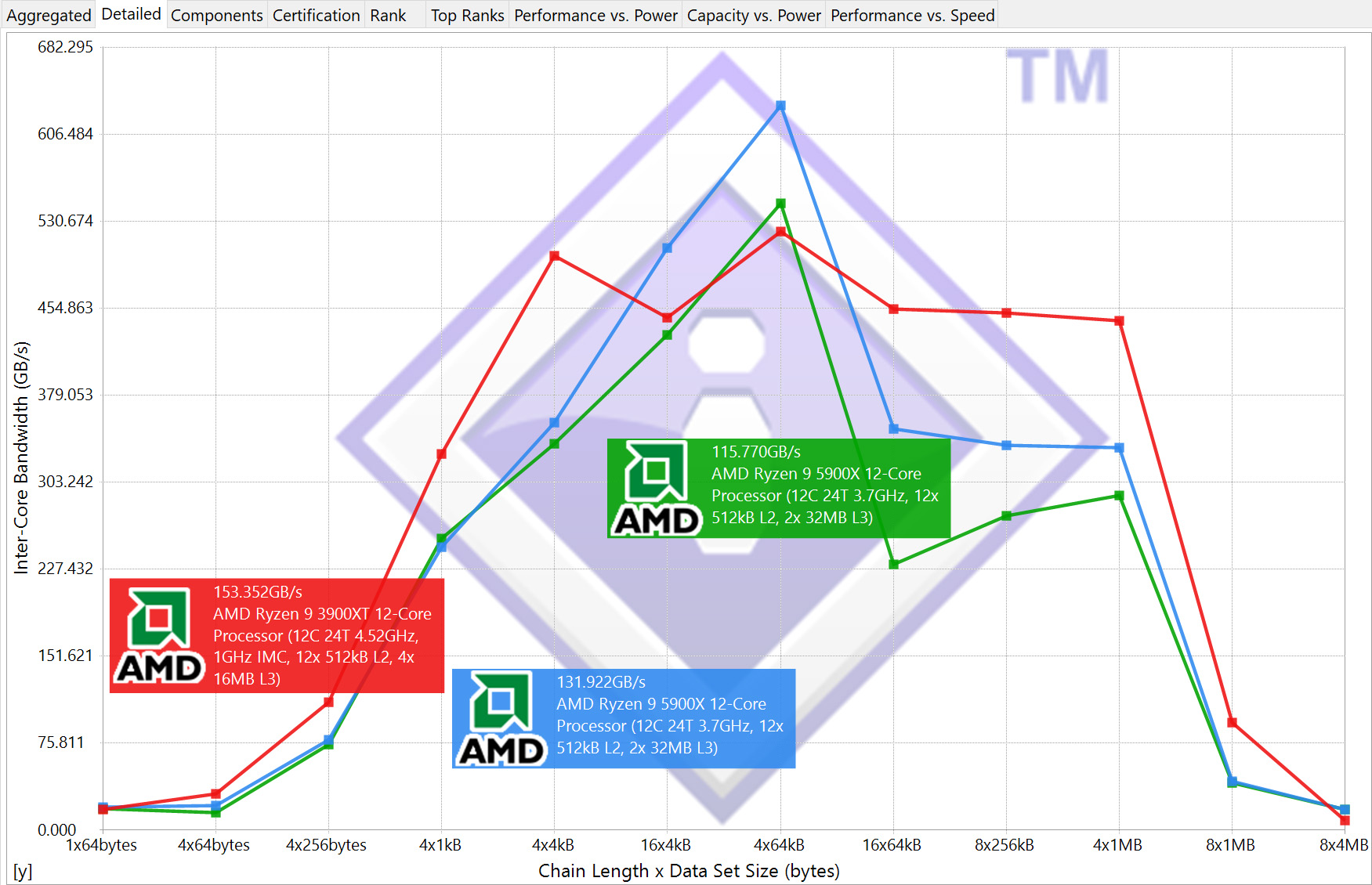

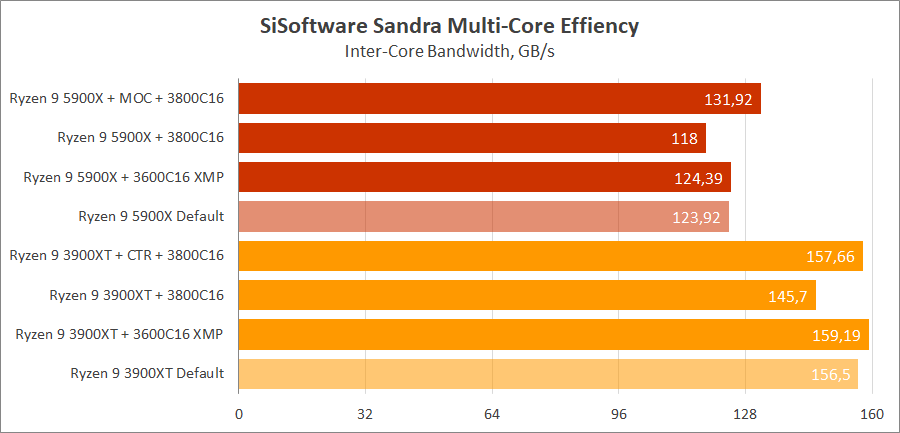

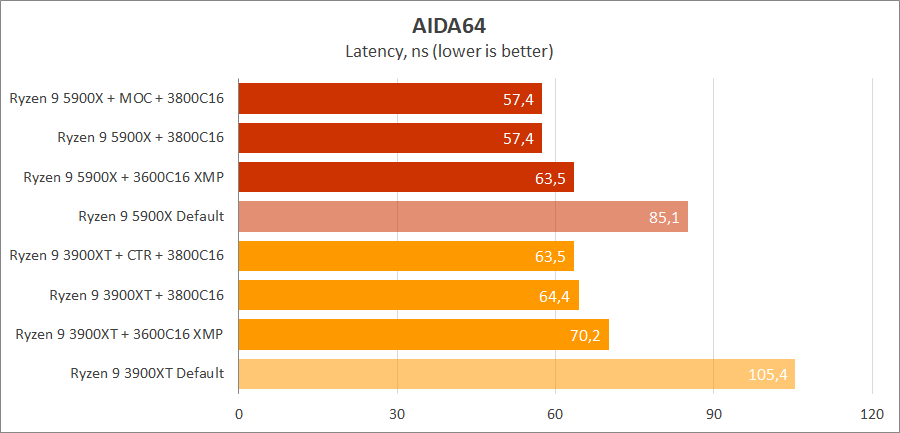

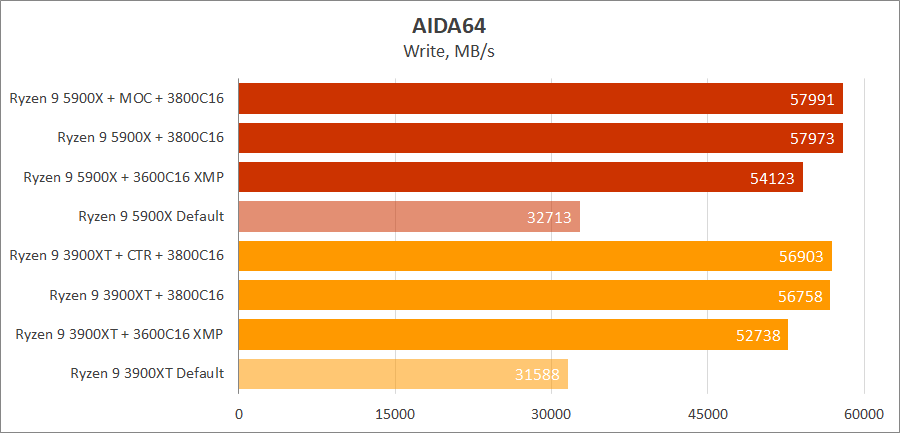

Пропускная способность упала со 132 Гбайт/с (FCLK 1900) до 117 Гбайт/с (FCLK 1966). То есть появились пропуски в «пересылке данных». В играх и некоторых рабочих приложениях так же был замечен спад производительности, несмотря на ультразатянутые тайминги и полную стабильность пресета.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

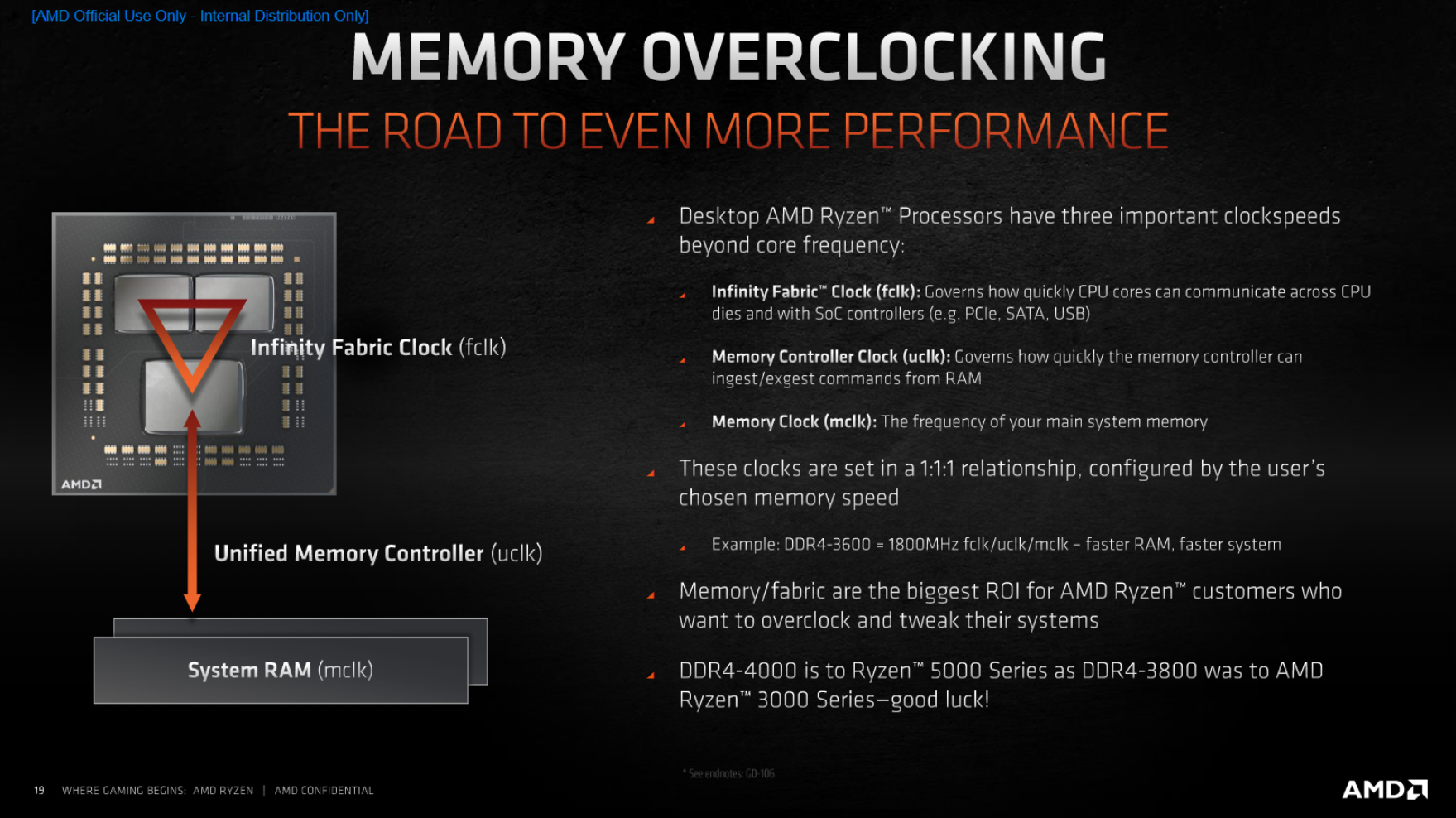

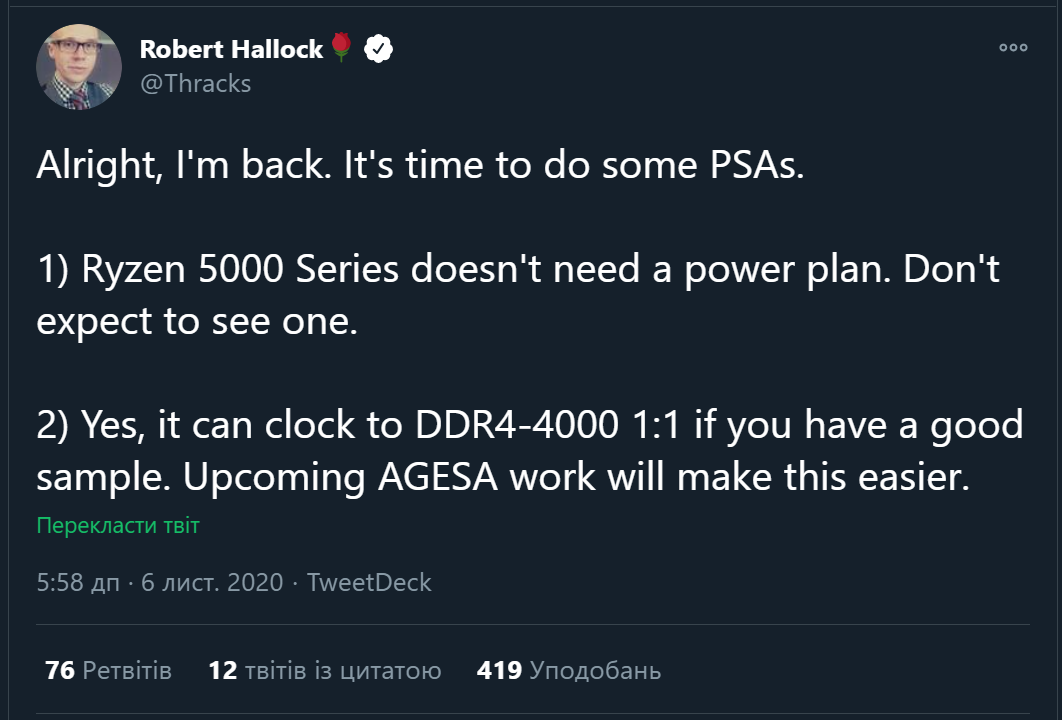

Если взглянуть на слайд, который представлен выше, можно заметить рекомендацию к использованию памяти на частоте 3600 в режиме 1:1. То есть пожелание удачи пользователю c FCLK 2000 выглядит немного неоднозначно. Мы получим красивые частоты, но худшую производительность. Баг? Отчасти. В прошлогоднем моем материале про Zen 2 также было замечено аналогичное поведение.

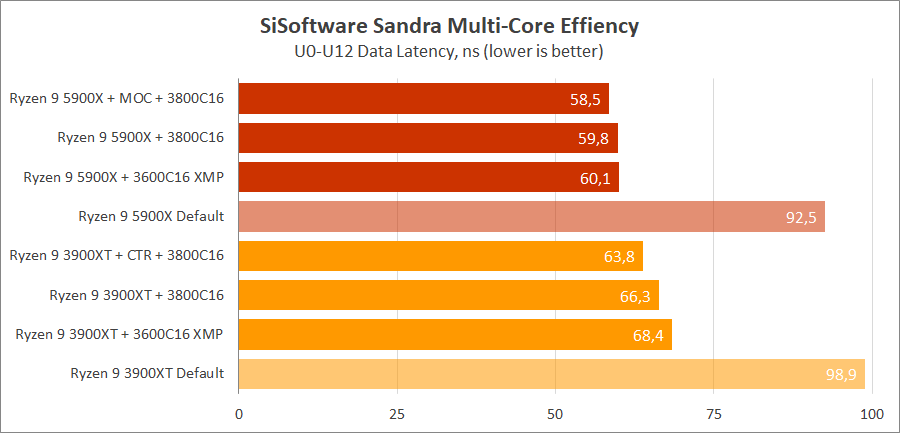

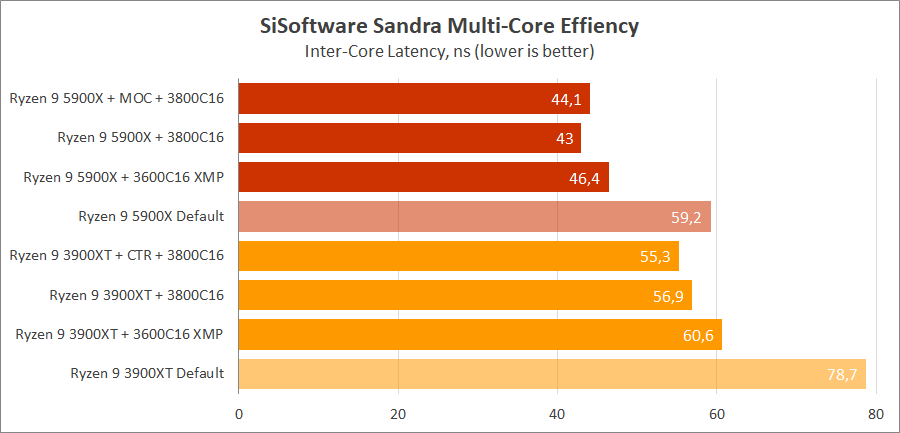

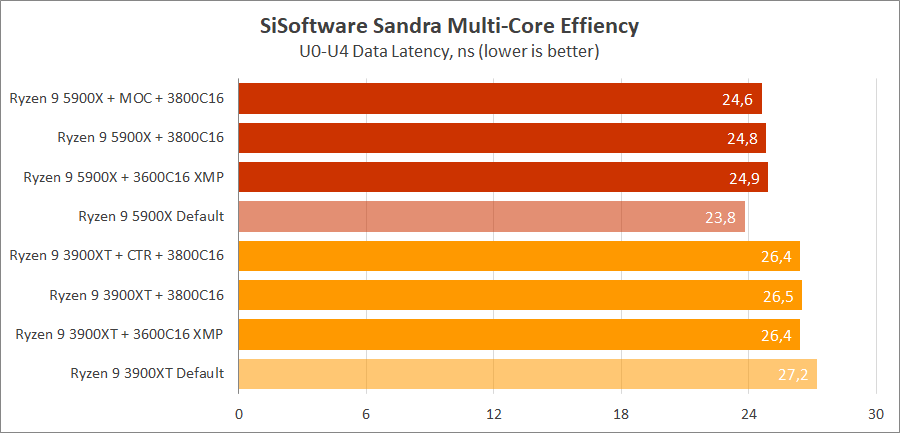

Второй нюанс можно заметить на все том же скриншоте SiSoft Sandra, пропускная способность IF упала в диапазоне 4х1 Кбайт – 8×1 Мбайт. Это означает, что архитектура Zen 3 несколько потеряла в многопоточной производительности. Это отчетливо видно во всех многопоточных приложениях, ни о каких 19% IPC речи нет, а если и есть 19%, то они обусловлены IPC и дополнительными 300–400 МГц к мультикору.

Несмотря на поголовные обзоры с FCLK 1900 и жалобы на отсутствие возможности получить 1933, мне удалось получить также FCLK 2000.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Для достижения FCLK 2000 не потребовалось экстремально высокого значения для SOC, оно составило 1,15 В, а VDDG равнялось 1,05 В. Пресет был стабилен в TM5, но в логах HWinfo были замечены WHEA error. Время доступа к ОЗУ и пропускная способность IF продолжили тенденцию падения. Попытка увеличение SOC до 1,175 и VDDG до 1,1 не изменили ситуацию. Очередной шаг по SOC до 1,2 В привел к тому, что старта системы вообще не было. Это не было новостью, поскольку AMD спустя несколько часов после снятия NDA на Reddit и в Twitter пообещала исправить проблему с FCLK в будущих микрокодах…

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

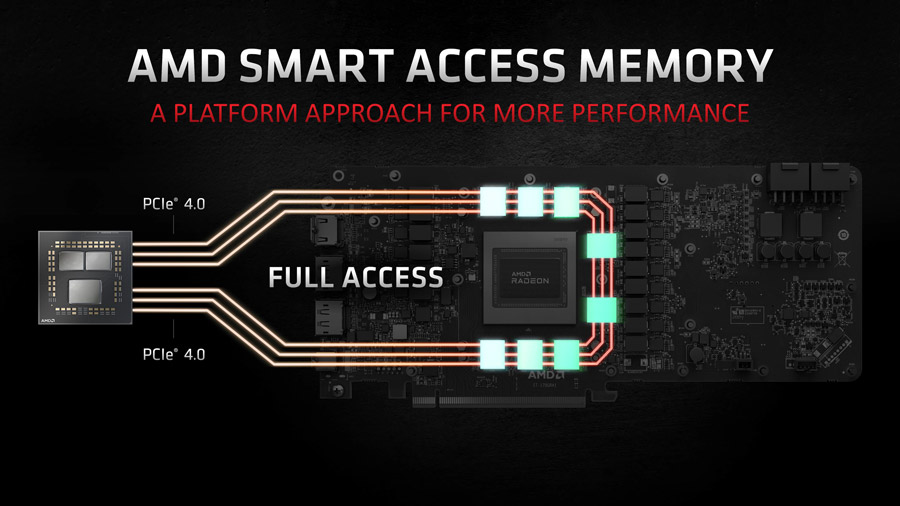

…(AGESA 1.1.0.0 патч C к ним не относится), а также добавить поддержку использования пониженного напряжения.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

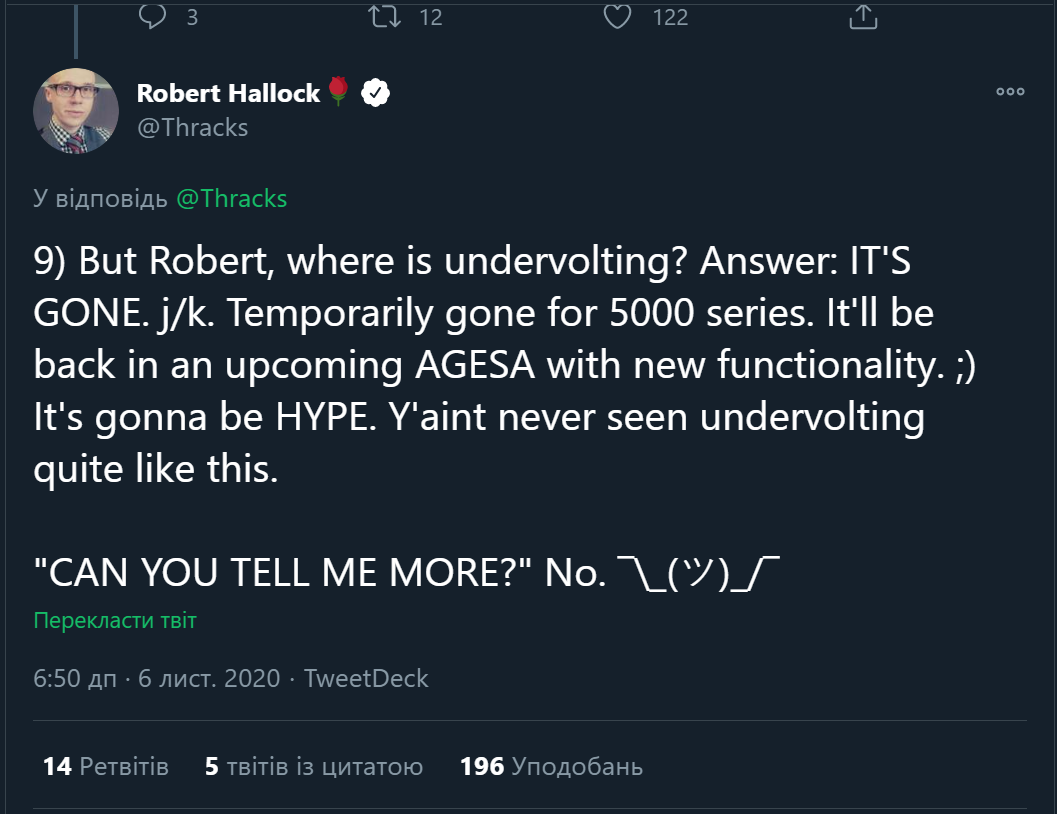

Если говорить откровенно, в прошлом году пользователям Zen 2 обещалась возможность получить пару сотен МГц в режиме Precision Boost 2 все тем же автором, но ничего обещанного так и не случилось.

Безусловно, я не оставлю без внимания все вопросы и спустя пару недель (может месяц) представлю материал о том, какие исправления были сделаны и были ли они сделаны вообще.

Возвращаясь к тестированию, я был вынужден вернуться к FCLK 1900 МГц, дабы все тесты были валидными. Перечень настроек можно увидеть на следующем скриншоте.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Единственный нюанс, с которым я столкнулся — нехватка напряжения для SOC при использовании GeForce RTX 3090. Мне пришлось подняться с привычных 1,1 В до 1,15 В. В противном случае просто были перезагрузки в любой момент времени (не важно, стресс-тест или бездействие системы). Подобное явление обусловлено использованием PCI Express 4.0.

Нужно отдать должное MSI MPG B550 Gaming Carbon WIFI, я использовал двуранговую память и даже стабилизация режима 3933С16 не вызвала никаких трудностей. Экранирование трасс (чем частенько хвастается MSI) позволяет данной материнской плате иметь лучшие характеристики полезного сигнала относительно шума. В свою очередь это означает, что плата «стерпит» больше пользовательских ошибок в таймингах, procODT, RTT и CAD_BUS, либо же с умом позволит получить затянутые тайминги.

Восьмиранговые конфигурации также не получили каких-либо изменений.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Максимальная частота была ограниченна программно компанией AMD и составила прежние 3600 МГц.

AMD Smart Access Memory

AMD недавно анонсировала свои революционные графические процессоры Radeon RX 6000, соответствующие новым отраслевым стандартам, которые основаны на новейшей архитектуре RDNA 2. По заявлению AMD, новейшие GPU могут конкурировать наравне с графическими процессора NVIDIA поколения Ampere. Но, помимо этого, представляя графические процессоры Radeon RX 6000, AMD также представила Smart Access Memory — новейшую технологию, которая уже реализована в новых высокопроизводительных процессорах Ryzen 5000. Итак, что собой представляет эта технология?

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Всем системам, основанным на процессорах Intel и AMD, предоставляется прямой доступ только к небольшой части VRAM, которая размещена на видеокарте. GPU обычно претендуют на область ввода/вывода 256 МБ для своих буферов кадров. Если процессор желает получить доступ к большему количеству видеопамяти, то видеопамять предоставляется по блокам, размером в 256 МБ, что снижает общую потоковую передачу графических данных и приводит к замедлению рендеринга.

AMD утверждает, что размер прямого доступа был изменен. Это означает, что теперь процессор имеет доступ ко всему VRAM, который может составлять до 16 ГБ. В итоге, некоторые игры могут получить до 11% прироста fps.

На днях компания NVIDIA также подтвердила, что все видеокарты серии GeForce RTX 3000 поддерживают Resizable BAR (AMD Smart Access Memory) и вскоре будет выпущен соответствующий драйвер. Что касается прошлых поколений видеокарт — там чуда не случится, поскольку BAR с изменяемым размером должен поддерживается на уровне PCI SIG Specifications Library, то есть аппаратно.

Помимо видеокарты и процессора, важным условием является наличие материнской платы на чипсете X570/B550 c поддержкой PCI Express 4.0 и WDDM v2.

Тестовый стенд

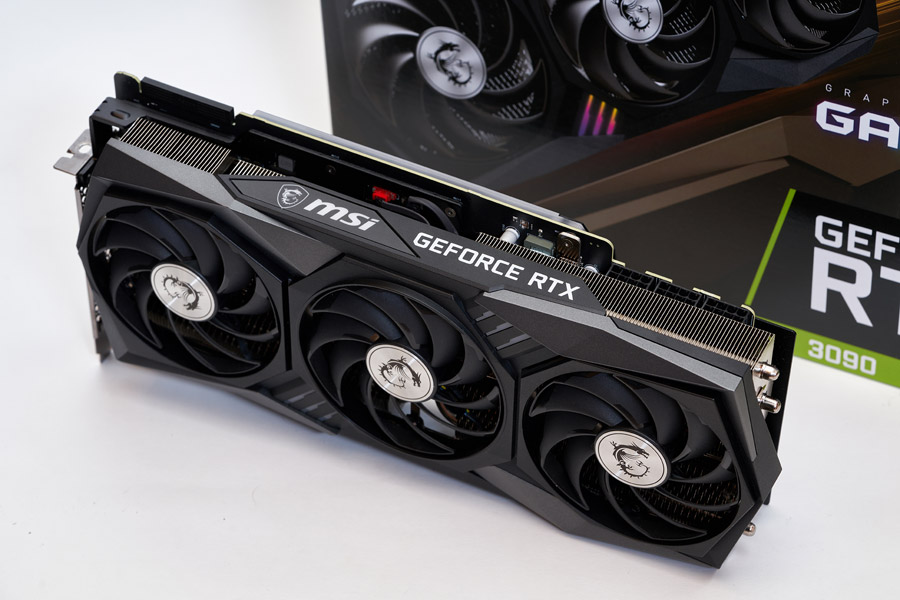

Поскольку процессоры Ryzen 5000 вышли на новый уровень производительности, было принято решение готовить тестирование на самой быстрой видеокарте, которая есть на рынке, а именно MSI GeForce RTX 3090 GAMING X TRIO 24G.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Это позволило в играх больше не использовать 720р и средние настройки качества. Для большинства игр вручную было выставлено максимальное качество, но все же было отключено сглаживание (на случай если видеокарты таки не хватит).

  • процессор: AMD Ryzen 9 3900XT;
  • процессор: AMD Ryzen 9 5900X;
  • материнская плата: MSI MPG B550 Gaming Carbon WIFI (UEFI 7C90v142 beta);

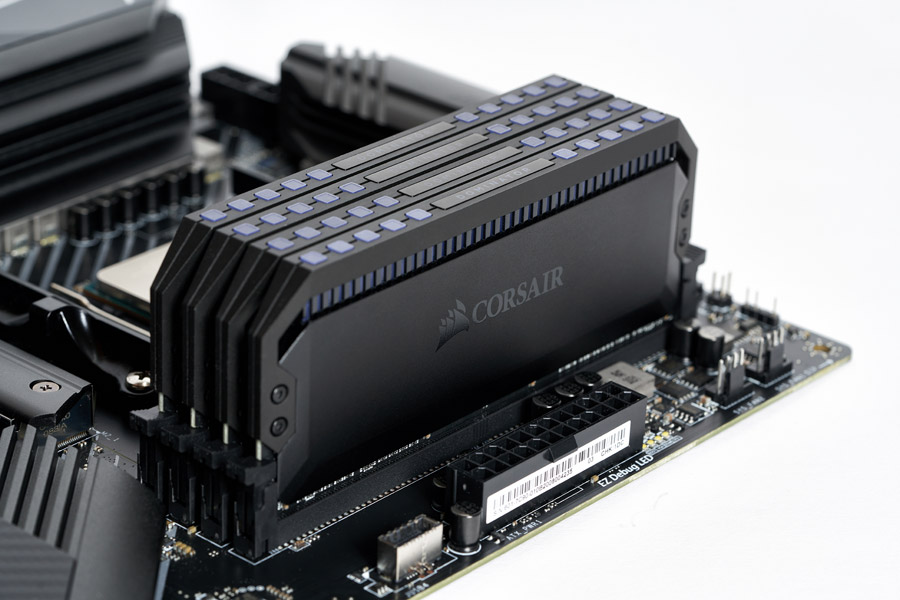

  • память: Corsair Dominator Platinum RGB 3600C16;
  • видеокарта: MSI GeForce RTX 3090 GAMING X TRIO 24G;
  • накопитель: Gigabyte Aorus NVMe Gen4 SSD 2TB;
  • накопитель: Samsung 960 Pro 512MB;
  • блок питания: ASUS ROG Thor 1200;
  • охлаждение ЦП: TechN CPU Waterblock;
  • помпа: EKWB EK-XRES 140 Revo D5 RGB PWM;
  • радиатор: Watercool MO-RA3 420;
  • вентиляторы: Arctic P14 PWM PST;
  • термопаста: ARCTIC MX-4;
  • корпус: Streacom BC1.1 Benchtable.

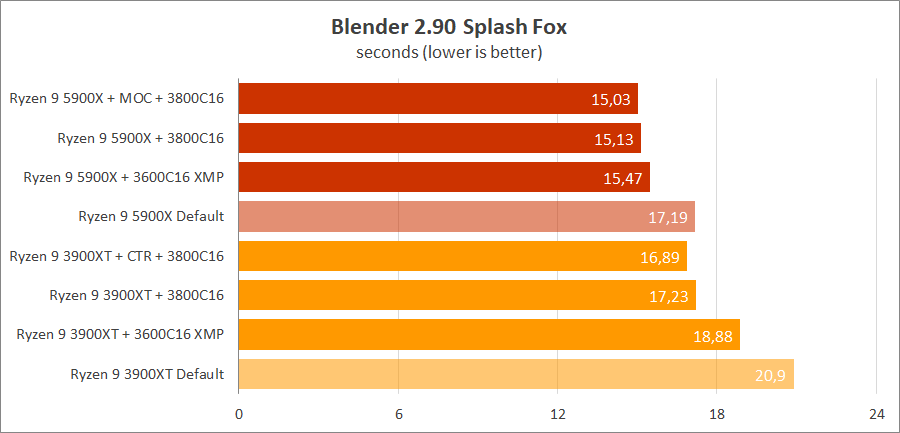

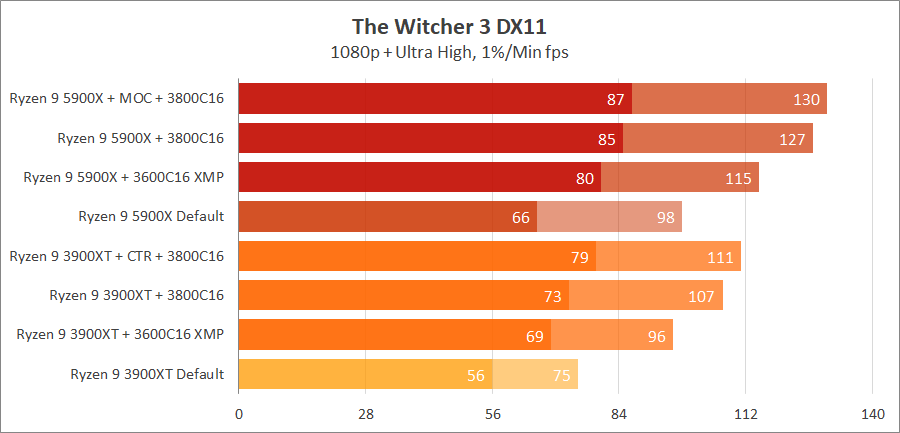

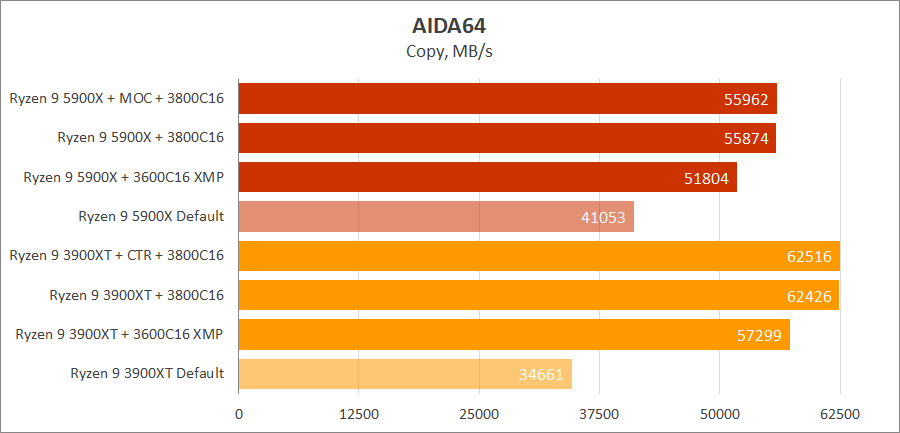

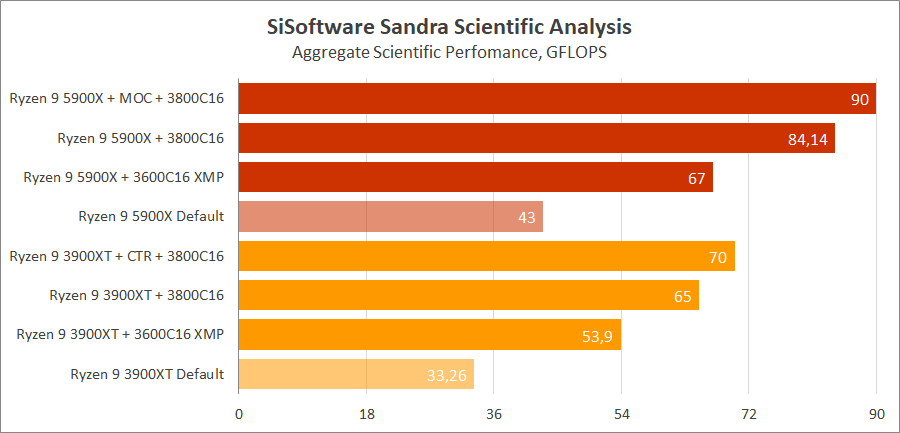

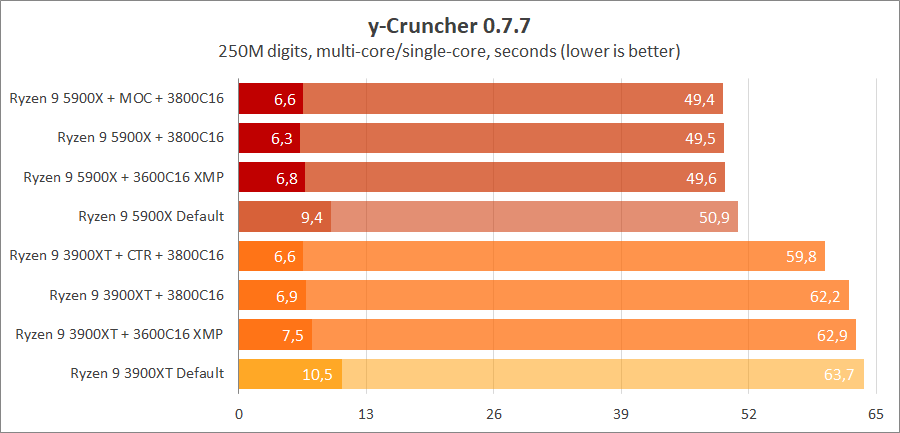

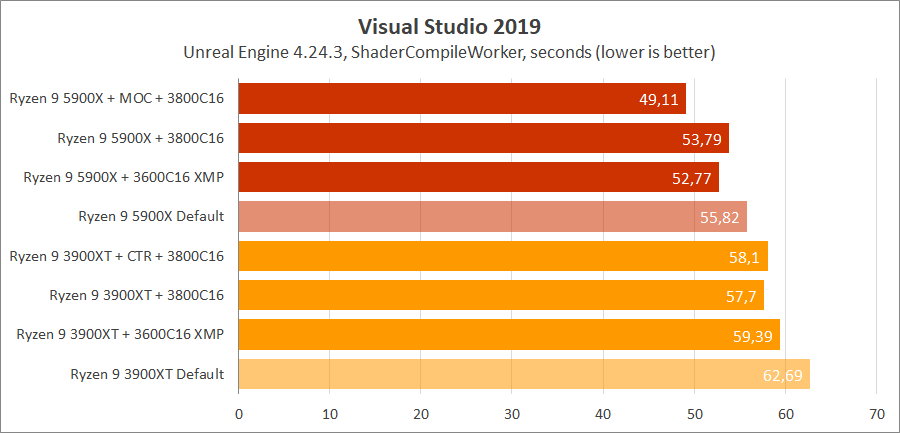

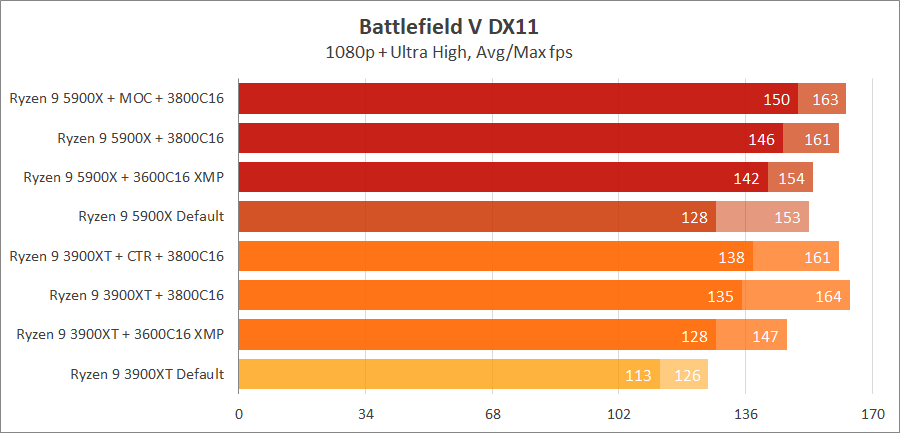

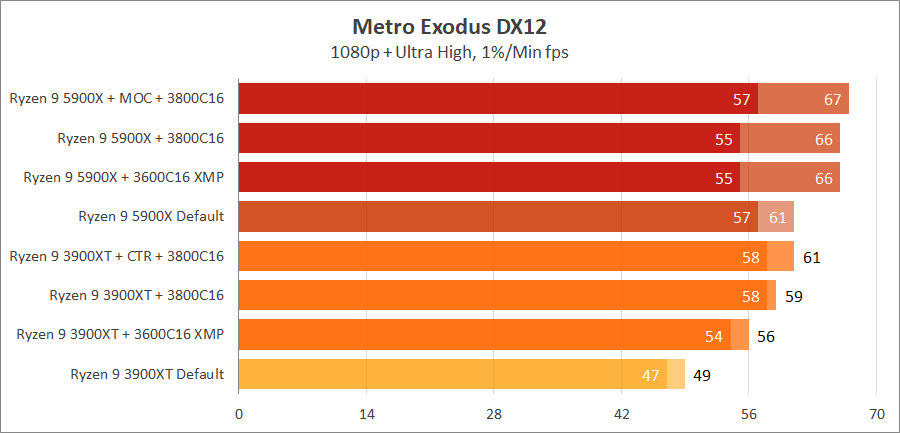

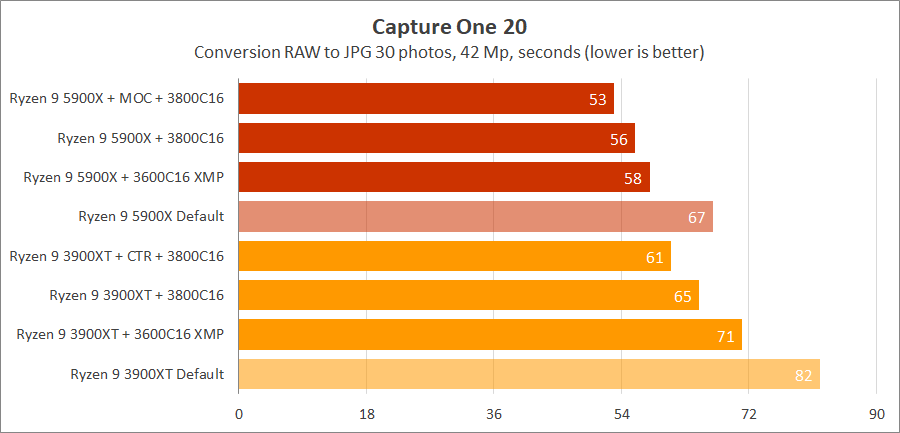

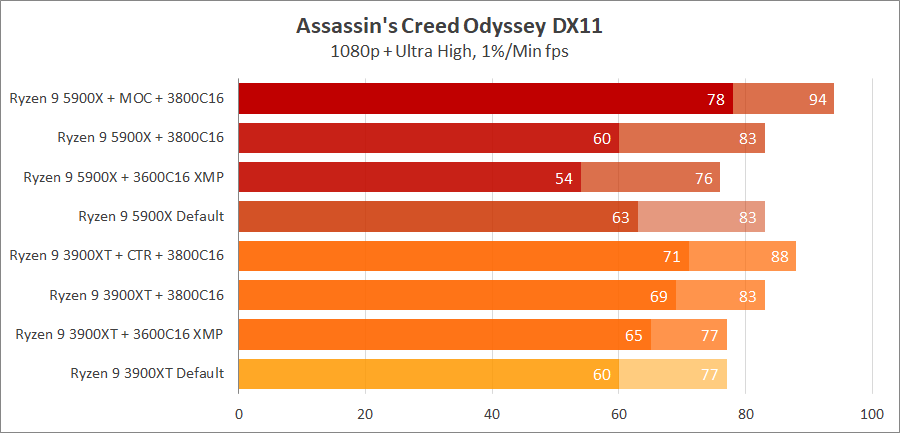

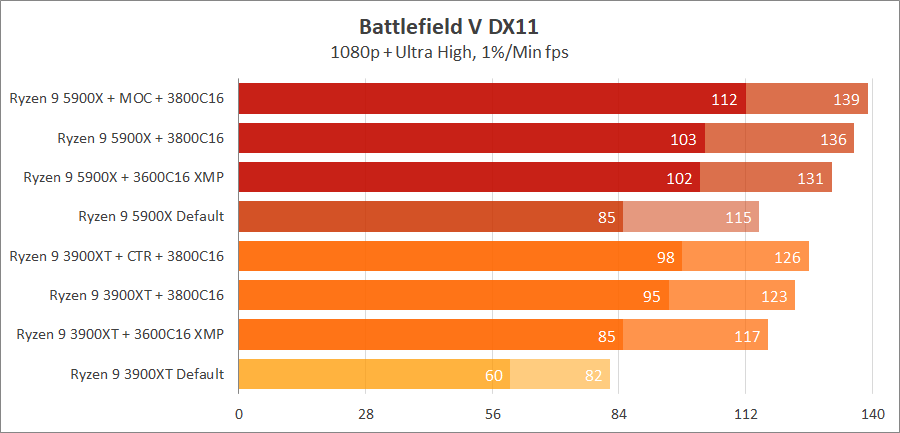

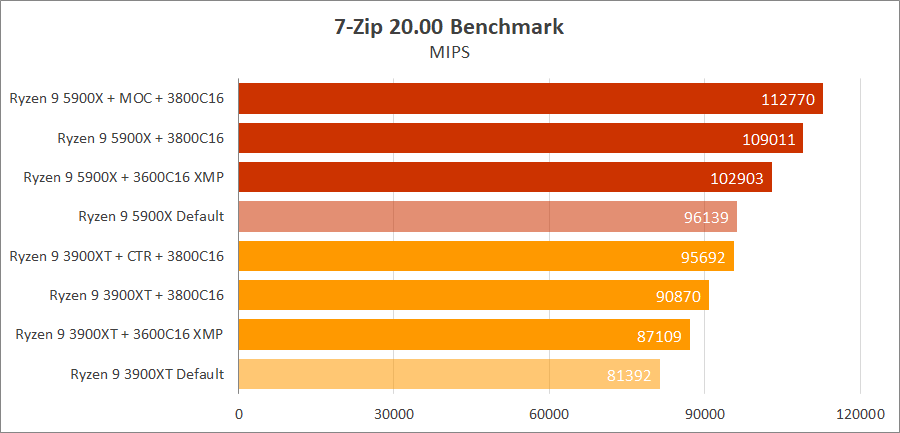

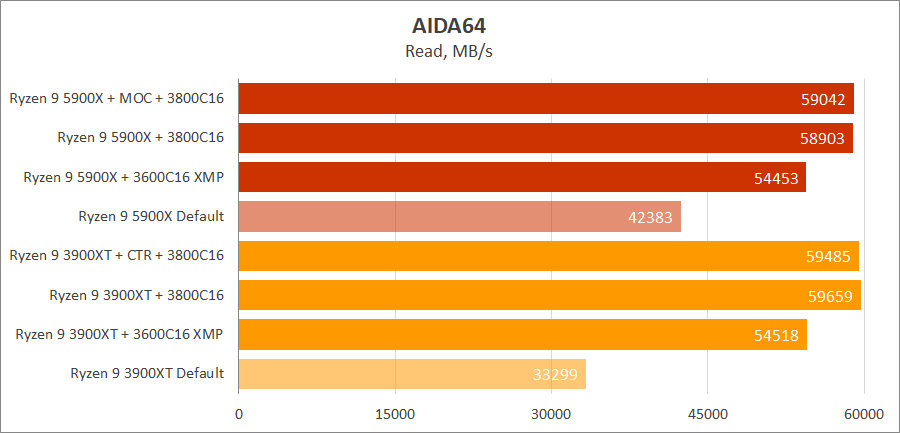

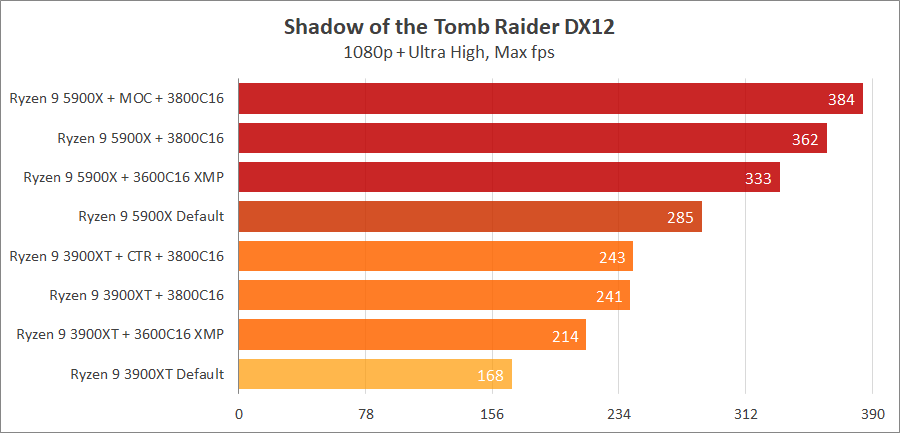

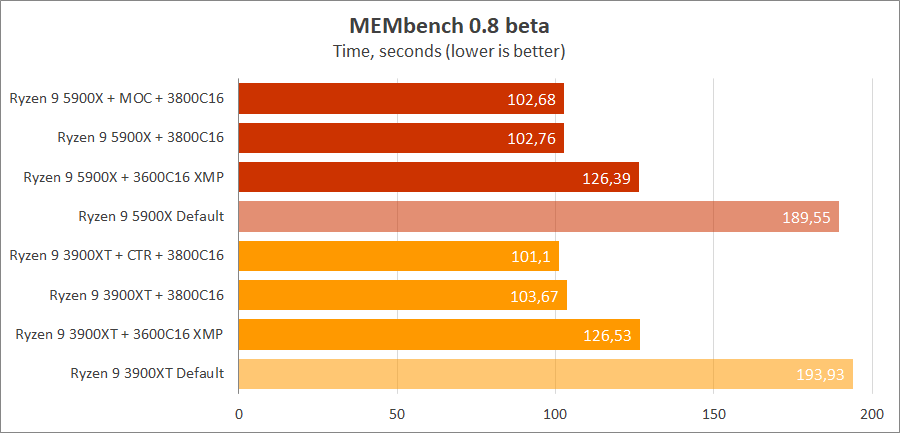

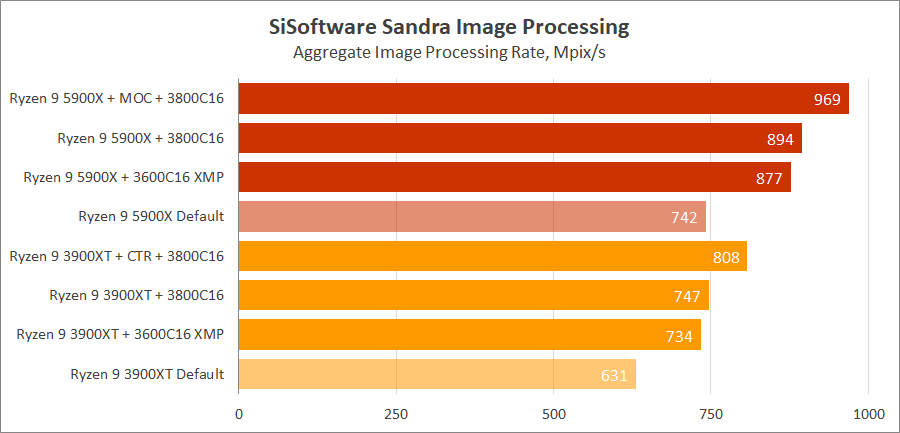

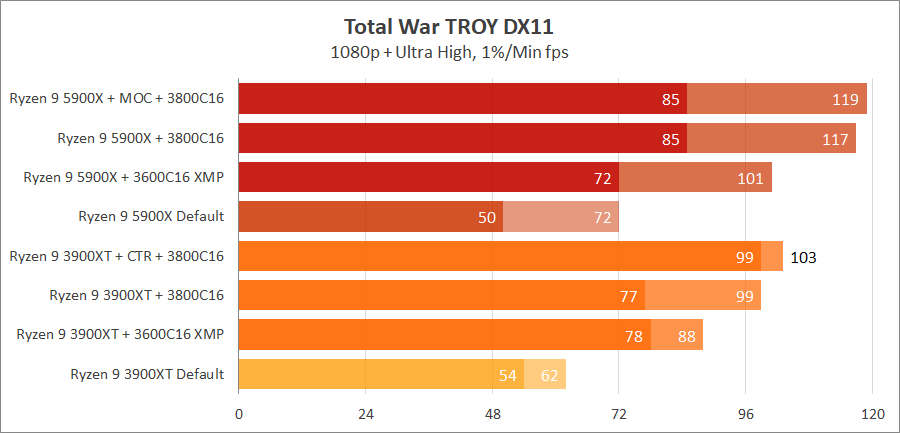

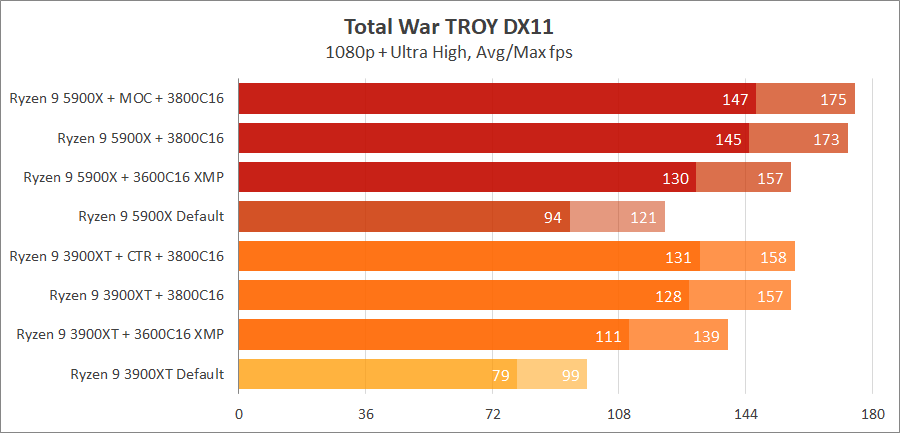

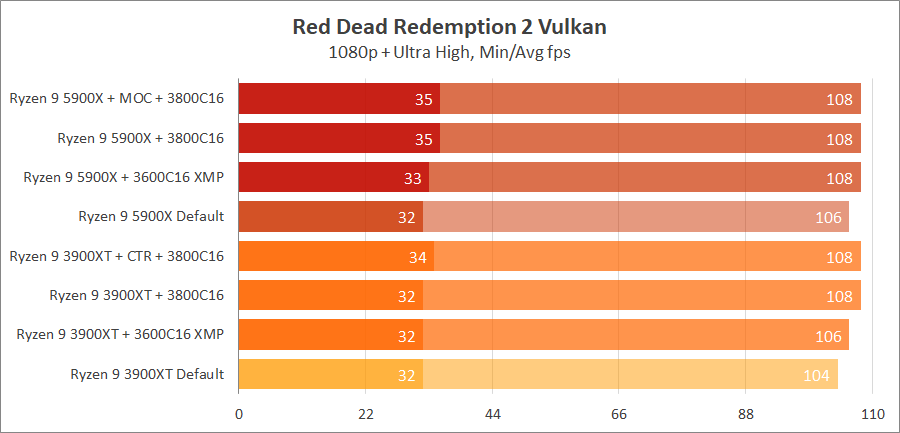

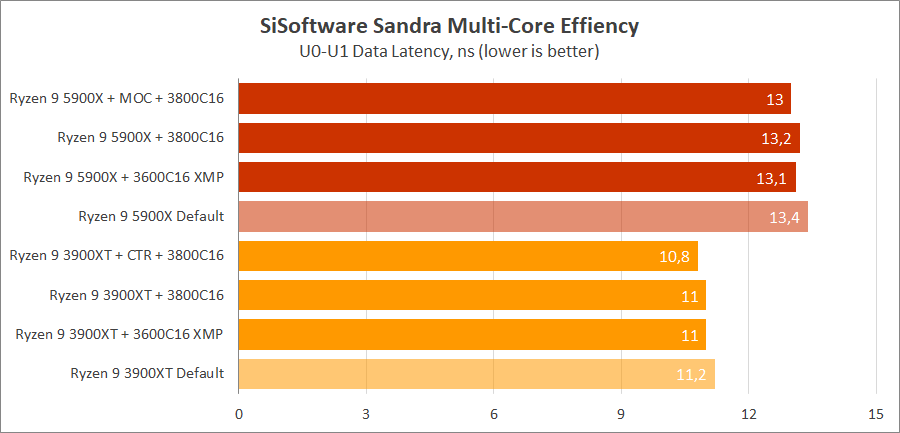

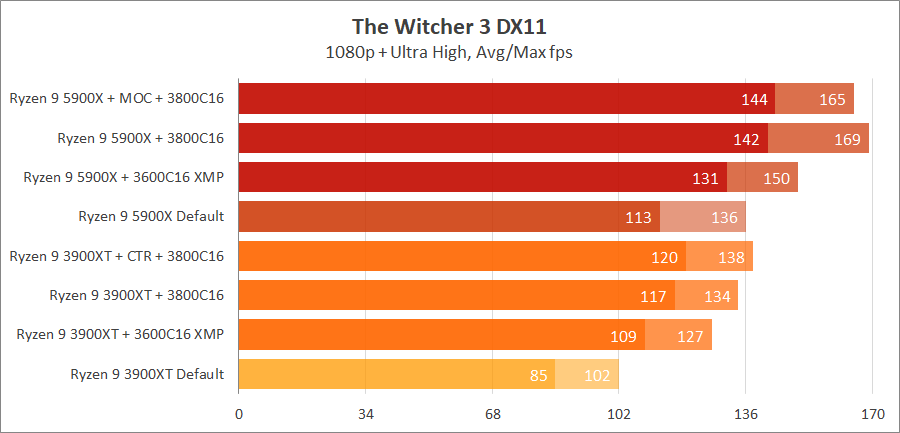

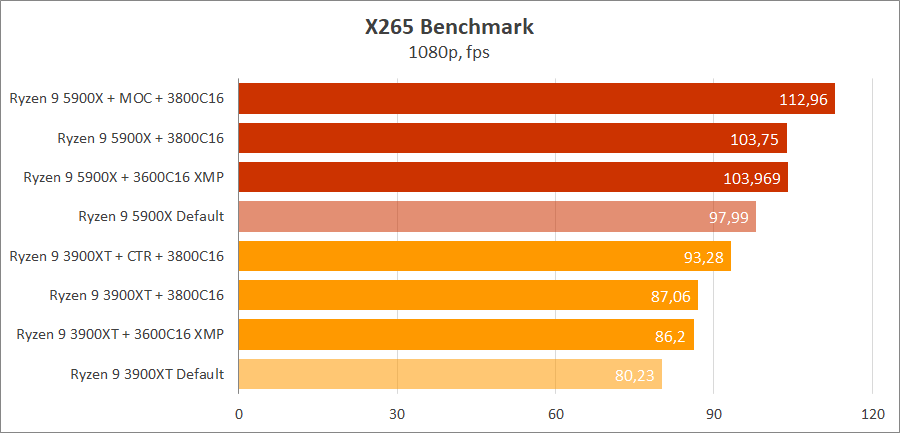

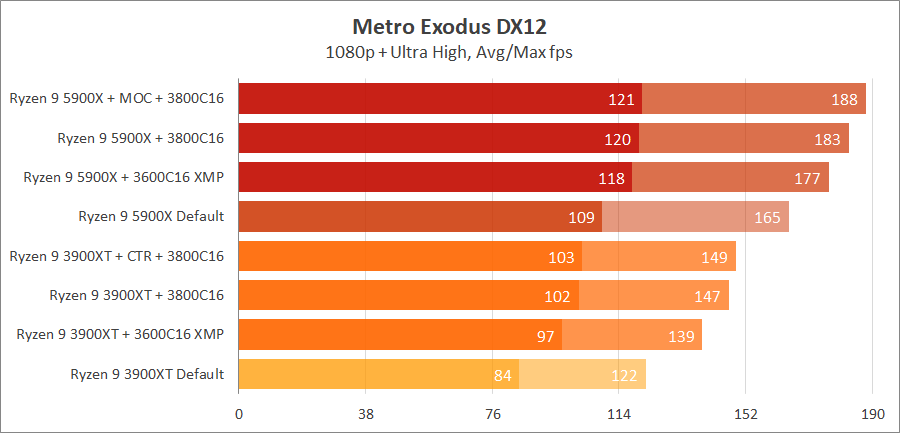

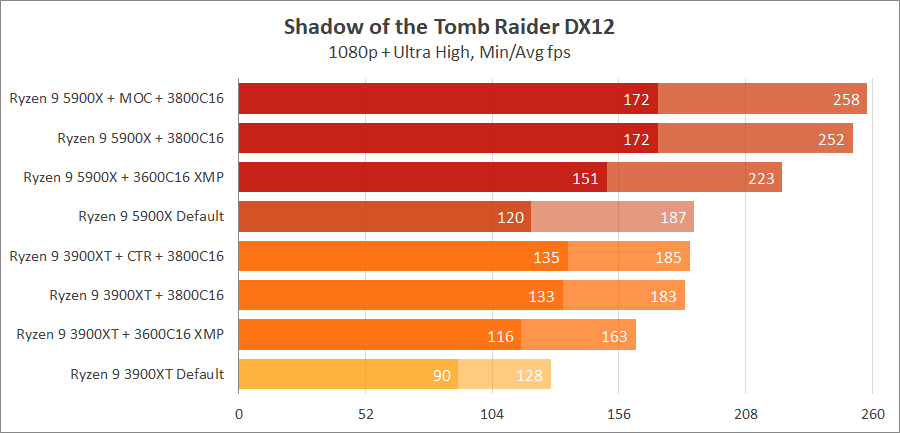

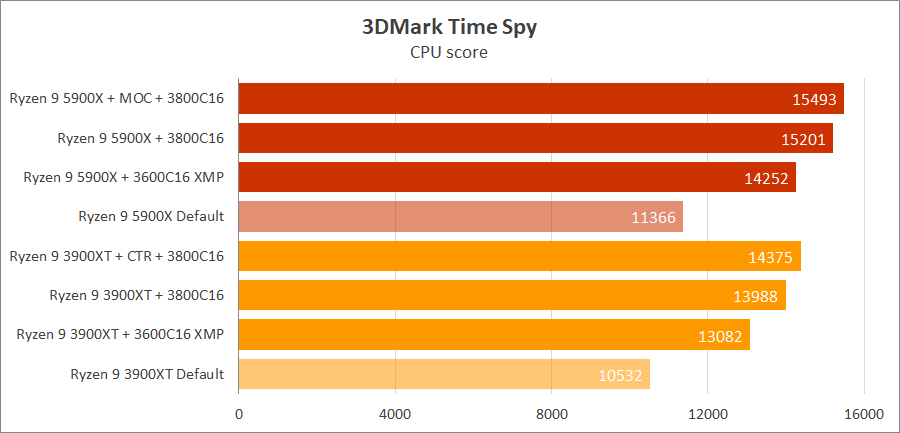

Результаты тестирования

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Выводы

AMD в очередной раз удалось удивить. Который год подряд корпорации, с бюджетом в 10 раз меньшим, чем у конкурента, удается выпускать действительно обновленные архитектуры. Даже несмотря на доисторический контроллер памяти, латентность упала почти на 10 нс, а тюнинг таймингов в очередной раз демонстрирует некий приятный бонус. Причем бонус от таймингов будет заметен в любом разрешении, даже если вы имеете слабую видеокарту, ведь игровой комфорт, в первую очередь, зависит от редких и очень редких событий, а также минимального fps. Что касается раскрытия «потенциала», то утилизация GeForce RTX 3090 в ряде игр составила 90–97%, и это в разрешении 1080р с выключенным сглаживанием. Несмотря на новую архитектуру Ampere и огромный скачок в производительности видеокарты до сих пор остаются слабым звеном.

Прошивка UEFI как обычно оказалась недоработанной. Если в прошлом году у нас были проблемы с бустом, то в этом году у нас проблемы с FCLK и некоторые «проблемы» с пропускной способностью Infinity Fabric. Это говорит о том, что процессоры Ryzen 5000 в первую очередь реализуют заявленный рост IPC в однопоточных задачах, при этом «многопоток» работает в стиле «у нас много ядер, возьмем количеством, а не качеством и этого тоже будет достаточно».

Undervolting — еще одна нереализованная функция, которую стоит ожидать в будущих AGESA, а если быть точнее, то не раньше AGESA 1.1.9.0, релиз которой намечен на январь-февраль.

Помимо архитектурных изменений изменился также техпроцесс. Вся линейка базируется на кремнии с высокими статическими токами утечки, благодаря чему удалось увидеть столь высокие частоты и столь высокие значения TDC/EDC. Частоты allcore могут достигать 4800 МГц и это действительно вызывает удивление, причем, в моем случае, Ryzen 9 5900X смог обогнать в Cinebench R20 прошлогоднего флагмана в лице 3950X (напомню, разница в восемь потоков).

Возвращаясь к кремнию, данный вид наверно самый нежный из всех существующих поколений, он не любит высокое напряжение и я настоятельно НЕ рекомендую использовать напряжение выше 1,25–1,35 В в среднеинтенсивных нагрузках. Об этом, безусловно, умалчивается везде, дабы лишний раз не сеять зерно сомнений в головах потенциальных покупателей.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

Также, если вы нацелились на флагманские процессоры или собрались разгонять даже Ryzen 5 5600X и Ryzen 7 5800X вам понадобится добротная материнская плата с большим количеством фаз, поскольку каждая дополнительная фаза — это меньшие пульсации тока и дополнительные МГц при том же самом напряжении. Возможно, я многих расстрою, но прошивкой нового UEFI невозможно исправить или улучшить схемотехнику материнских плат прошлых поколений. Некоторые платы прошлых поколений даже имеют шаг регулировки напряжения на процессоре 12,5 мВ вместо рекомендуемых 6,25 мВ компанией AMD, что негативно влияет на авторазгон процессора. К счастью, безвыходных ситуаций нет, релиз материнских плат на чипсете B550 был весьма кстати — они, в большинстве случаев, имеют доработанную систему питания процессора, а также не были ограничены в новых «плюшках» вроде Smart Access Memory или настраиваемой курватуре стандартного буста (об этом будет особый материал чуть позже, надо только подождать). Отсутствие горячего чипсета с активной системой охлаждения является дополнительным бонусом материнских плат, основанных на B550.

Что касается выбранной материнской платы, то MSI MPG B550 Gaming Carbon WIFI достойно смогла справиться с разгоном процессора. Да, безусловно, LLC в режиме Auto и Mode 3 немного подкачал и Vdroop составил до 2,5% в Cinebench R20 (идеальное значение колеблется обычно в пределах 1,5–2%). Радиаторы все же могли сделать несколько большими (а термопрокладки чуть тоньше), поскольку дополнительные две фазы с флагманскими MOSFET не скомпенсированы большей площадью рассеивания тепла относительно младшего собрата в лице Tomahawk. Вышеперечисленное отнюдь не является недостатком, поскольку, во-первых, я использовал бету прошивки (LLC и ряд других настроек можно откалибровать), во-вторых, B550 не была рекомендованной платформой для Ryzen 5000 (из-за «сырости» UEFI) и самое главное — я использовал предельный разгон процессора. Достаточно спуститься с 1,35 В до 1,325–1,312 В дабы и процессор был в безопасности и, собственно, VRM не прогревался до 70 градусов в самых эпичных сценариях.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

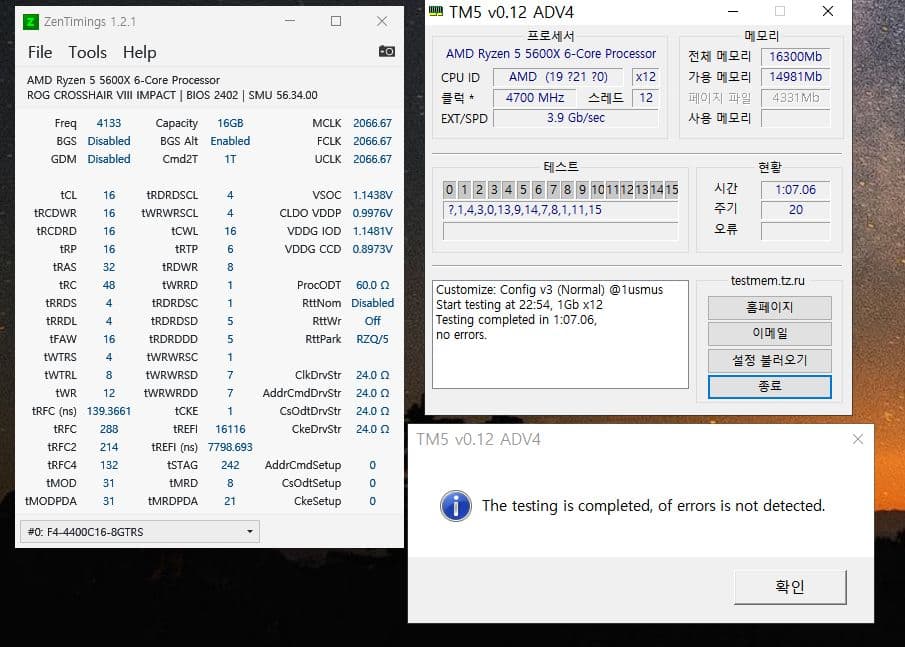

Еще одним хорошим моментом оказался разгон оперативной памяти. Carbon без сюрпризов одолела режим 3933С16 с двухранговой памятью и это явно не предел. Говорю об этом неспроста, поскольку FCLK 2066 также может быть реальными. Об этом свидетельствуют результаты тестов моих зарубежных коллег.

AMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFIAMD Ryzen 9 5900X на плате MSI MPG B550 Gaming Carbon WIFI

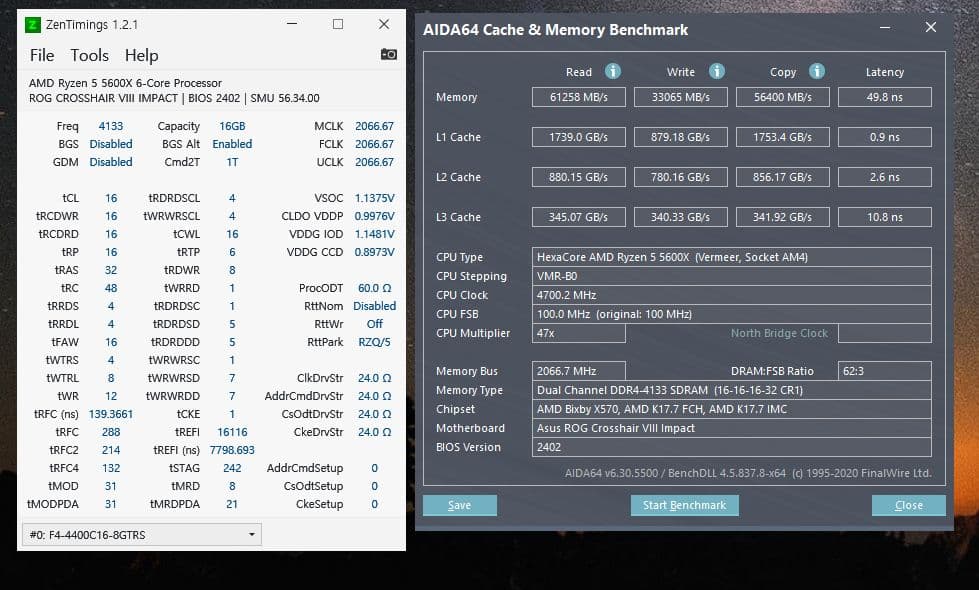

Как можно заметить, психологический рубеж в 50 нс преодолеть можно. Что это даст и как это делать — об этом, как и о многом обещанном, я также подготовлю особый материал, на особенной материнской плате!

Источник https://habr.com/ru/companies/ruvds/articles/704946/

Источник https://www.overclockers.ua/cpu/amd-ryzen-9-5900x-msi-mpg-b550-gaming-carbon-wifi/all/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
